直列四缸发动机活塞连杆组结构设计

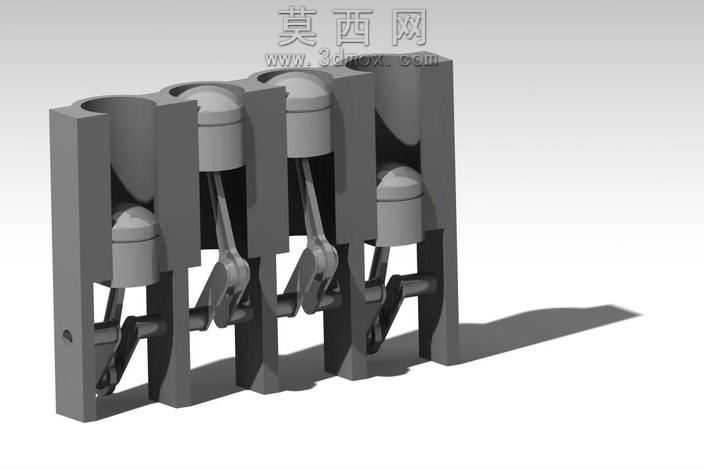

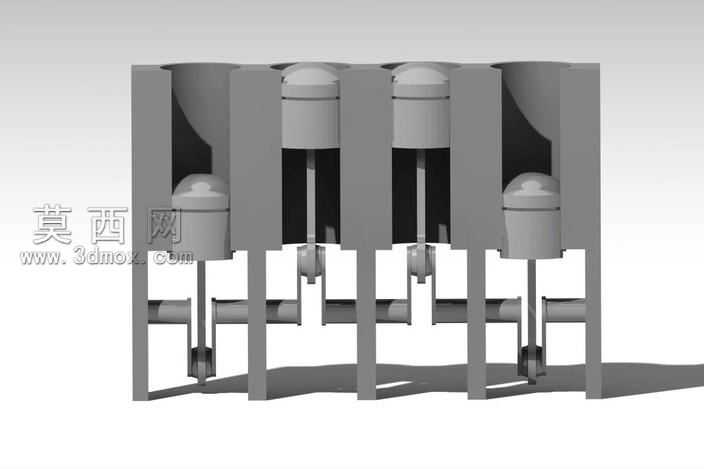

本作品为直列四缸内燃机活塞连杆组的三维结构设计，采用CATIA软件完成全参数化建模，完整还原了动力核心组件的装配关系与运动逻辑。建模过程中首先搭建气缸体基体结构，按照直列排布的空间尺寸完成四个气缸腔的定位，保证各缸中心距符合常规小排量内燃机的设计规范，缸体侧壁预留了曲轴安装孔位与加强筋结构，兼顾结构强度与轻量化设计需求。活塞部件采用分体式建模思路，分别完成活塞顶、活塞环槽、活塞销座的特征构建，活塞顶面设置适配燃烧室的凹坑造型，环槽区域严格匹配气环与油环的安装尺寸，销座部位做了圆角过渡处理，避免应力集中问题。连杆部件严格按照小头连接活塞销、大头连接曲轴曲柄销的装配逻辑设计，杆身采用工字形截面，在保证结构刚度的同时降低往复运动质量，连杆大头做分体式设计，匹配轴瓦安装的定位结构，保证装配精度。曲轴部件完成四个曲柄销与主轴颈的同轴度约束，按照四缸发动机1-3-4-2的点火顺序设置曲柄夹角，平衡块的造型与尺寸经过反复调整，抵消往复运动产生的惯性力。所有零部件完成单独建模后，在装配环境中添加贴合、同轴、对齐等装配约束，完整还原活塞在气缸内往复运动、连杆摆动、曲轴旋转的运动传递路径。渲染阶段采用哑光金属材质模拟铸铁缸体的质感，活塞与连杆表面添加轻微的金属磨砂效果，曲轴部位做了金属光泽处理，场景中添加柔和的环境光与定向光源，投射出清晰的装配阴影，直观展示各部件的空间位置关系。设计过程中重点考量了运动部件的干涉问题，通过运动仿真验证活塞上下止点位置无碰撞，连杆摆动过程中与缸壁无剐蹭，各配合面的间隙符合机械设计公差要求，完整呈现了内燃机动力输出核心的结构原理，可用于动力系统结构教学、原理演示以及相关零部件的设计参考。
