轻量化GE发动机支架优化结构设计

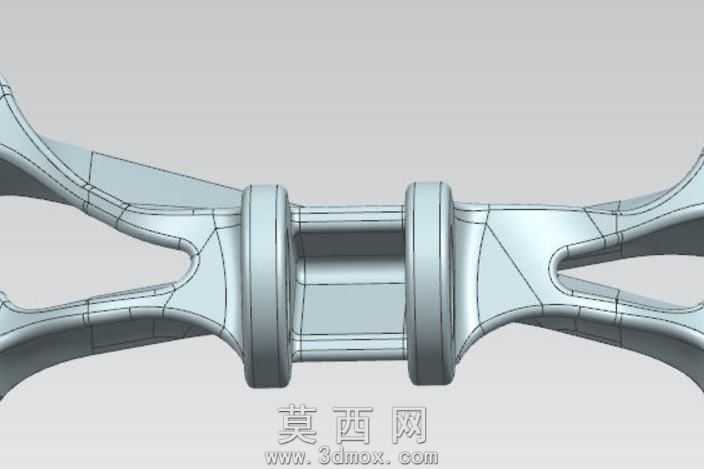

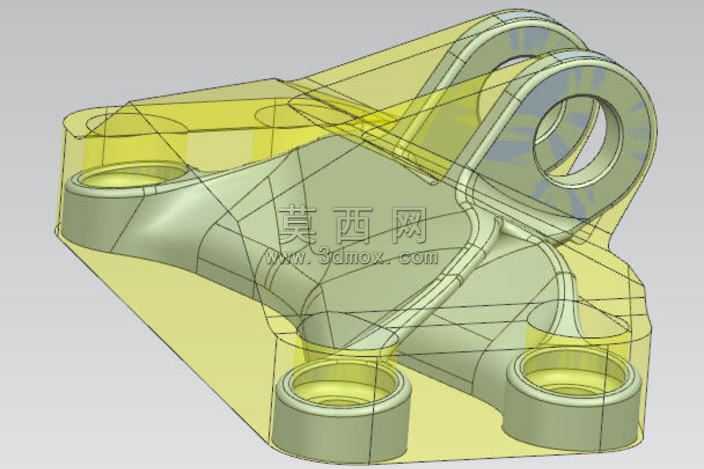

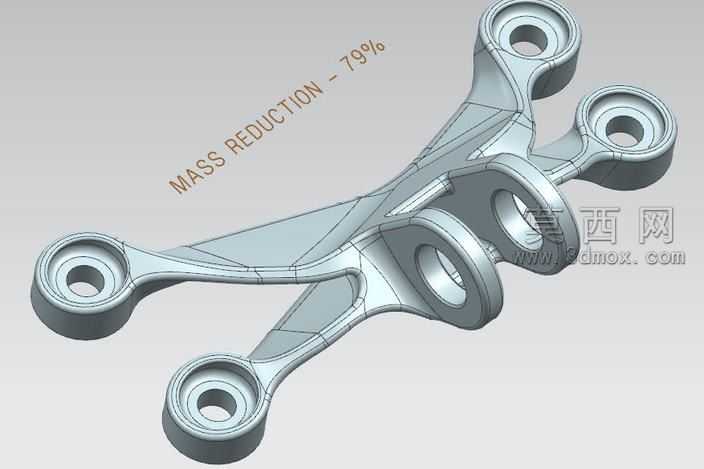

本作品为经过拓扑优化设计的GE发动机支架三维模型，建模过程依托参数化三维设计软件完成，首先基于发动机支架的安装接口约束、载荷工况边界条件完成基础实体建模，明确六个安装点位的同轴度、端面平面度等关键装配尺寸要求，确保所有安装孔位的位置精度满足发动机装配的公差标准。建模阶段采用自顶向下的设计思路，先确定各安装耳的空间位置与连接基准，再通过拓扑优化算法迭代去除非承载区域的冗余材料，最终实现整体质量相比传统实心支架降低79%的轻量化目标。模型材质设定为航空常用高强度铝合金，渲染阶段采用金属哑光材质，还原机加工后的金属质感，通过环境光遮蔽效果清晰呈现结构的加强筋走向与应力传递路径，各安装孔的倒角、孔壁精加工面都做了细节材质区分，直观展示零件的加工特征。结构设计上采用仿生树状分枝的传力路径，将每个安装点的载荷通过连续变截面的筋条汇聚到主体承载区域，避免了传统支架直角连接处的应力集中问题，所有转角位置都做了大圆角过渡处理，既降低了应力集中系数，也适配增材制造的工艺要求，减少支撑结构的添加需求。设计过程中反复校核不同工况下的结构刚度，在大幅削减材料的同时保证支架的固有频率、静载变形量均满足航空发动机的使用要求，筋条的厚度根据载荷大小做梯度变化，主承载路径的筋条厚度更大，次要连接区域的筋条适当减薄，在保证结构强度的前提下最大化减重效果。模型的所有几何特征都做了参数化关联，可根据不同型号发动机的安装需求快速调整孔位间距、筋条厚度等参数，适配不同的安装场景，整体结构无冗余几何特征，所有曲面都做到G1连续过渡，既满足结构力学性能要求，也兼顾了工业设计的美观性，充分展现了拓扑优化技术在航空发动机零部件轻量化设计中的应用价值，为同类支架产品的减重设计提供了可参考的结构方案。
