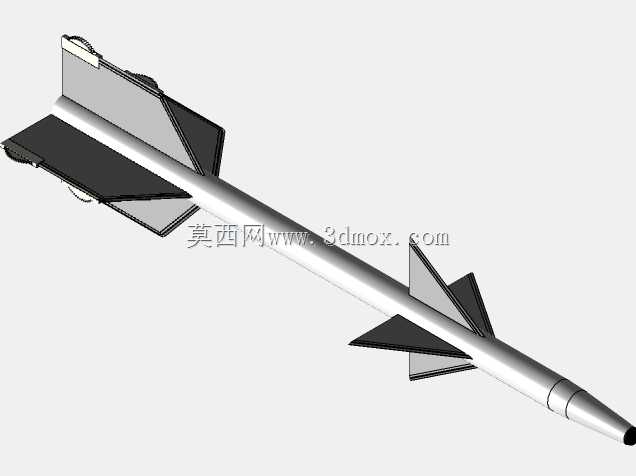

近距空空格斗导弹响尾蛇结构三维数模

　　该套三维数模围绕近距空空格斗导弹的完整外形与结构装配关系搭建，整体采用细长旋成体弹身搭配前后两组气动翼面的经典布局，对应红外制导空对空武器的工程构型特征，可直接用于航空装备结构教学、机载武器挂载方案校核、气动外形演示、虚拟仿真场景搭建以及机械结构装配逻辑训练。弹体头部为钝锥形导引头舱段，曲面按照红外制导窗口的整流外形逐步收束，过渡段与圆柱主弹身顺滑衔接，既保证高速飞行时的头部激波阻力控制，也为前端导引器件预留出封闭安装空间；弹身主体为等直径圆柱舱段，沿轴向可划分为导引头舱、制导电子舱、战斗部舱、动力舱与尾部舵机舱几个功能区间，数模中各段的分舱端面均按照实际装备的舱段对接逻辑设置，能够直观呈现机载导弹模块化舱段拼接的设计思路，

　　方便设计人员核对各舱段的长度分配、接口位置与重心排布区间。弹体中后段布置四片大面积固定式稳定尾翼，翼面采用薄翼型切尖三角翼构型，沿弹身周向90度均匀分布，翼面与弹身结合处设置加强过渡圆角，用来传递飞行过程中的气动载荷，避免翼根位置出现应力集中；尾翼后缘对应挂载操作的空间边界做了收窄处理，保证导弹挂入机翼发射导轨时，翼面不会与挂架本体、相邻机载弹药产生运动干涉。弹体前段靠近导引头后方位置布置四片全动式气动舵面，舵面同样采用小展弦比切尖三角翼构型，舵根与弹体内部的舵机转轴连接，数模中还原了舵面的偏转铰接间隙与转轴安装座结构，能够直观展示导弹飞行过程中通过舵面差动、同步偏转实现俯仰、偏航与滚转姿态控制的执行逻辑。从实际使用场景来看，

　　这类近距格斗导弹主要挂载于歼击机机翼下方的发射导轨，用于视距内空中目标的尾随拦截与大离轴角格斗作战，数模搭建时充分考虑了机载挂载的边界约束：弹体整体径向尺寸控制在导轨挂架的包容宽度以内，前后翼面的展开跨度不会超出机翼下挂点的安全间距，弹体顶部预留的导向凸缘结构对应发射导轨的滑行配合面，能够模拟导弹发射时沿导轨滑出、离轨后发动机点火的完整运动路径。结构设计层面，整套数模遵循航空武器的轻量化设计逻辑，弹身外壳采用薄壁回转体构型，在保证舱段内部设备安装空间的前提下尽可能降低结构死重；翼面与弹身的连接位置采用嵌入式翼根设计，连接件完全隐藏在弹体内部，既降低飞行阻力，也避免外挂突出物在高速气流下产生颤振。弹体尾部设置收敛式喷口端面，

　　对应固体火箭发动机的排气界面，尾段表面预留的环状凸起对应吊挂、电气连接接口的安装位置，和机翼挂架上的锁定机构、信号插接端口形成配合。在工程应用中，该数模可用于作战仿真场景中的弹药挂载可视化，配合战机模型完成满挂载方案的干涉检查，核对导弹翼面与机翼副翼、襟翼活动面的运动间隙；也可用于航空机械专业的装配实训，让学习者理解战术导弹从舱段对接、翼面安装到挂架锁定的完整装配流程；外形曲面的搭建逻辑还可为气动演示模型、风洞缩比模型的制作提供直接的三维参照，数模中各零件的装配层级清晰，舵面、翼面、弹身舱段均为独立可拆分构件，支持后续进行结构剖切、运动仿真、工程出图等二次开发工作，弹体各部位的圆角、拔模斜度均按照实际制造工艺特征设置，不存在几何破面、装配错位等问题，能够直接导入各类三维仿真环境完成渲染与运动验证。
