多关节可调式机床工作照明灯结构

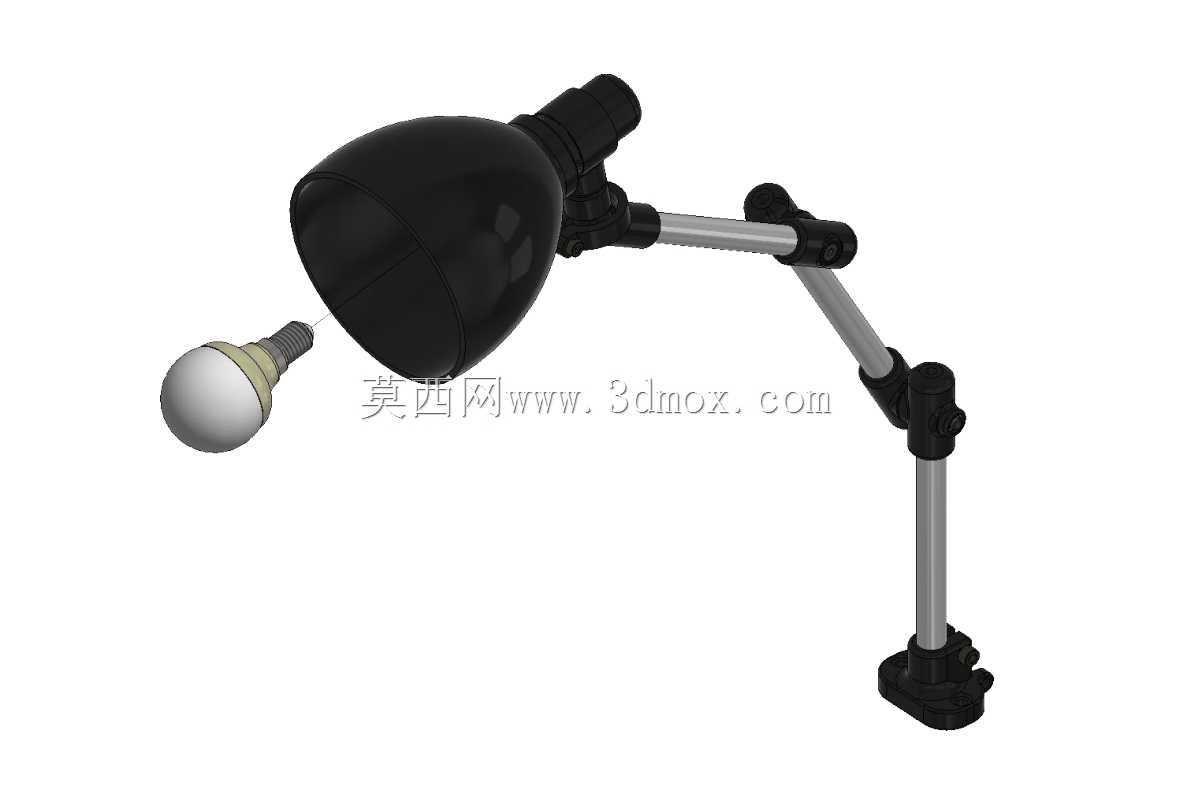

　　这套结构面向机床加工区域的局部照明需求，适用于普通车床、铣床、钻床、装配工位、维修台以及小型自动化设备周边的操作照明。加工现场经常存在切屑飞溅、切削液雾化、工件遮挡和操作者视角变化等情况，固定顶灯很难把光线准确投到刀尖、夹具或刻度位置，因此需要一种能够靠近作业面、又能反复调整姿态的悬臂式工作灯。模型将底座、立杆、双段摇臂、转动关节、灯罩和灯泡作为完整装配关系表达，重点不在外观渲染，而在于各关节如何承担定位、锁紧和避让任务。

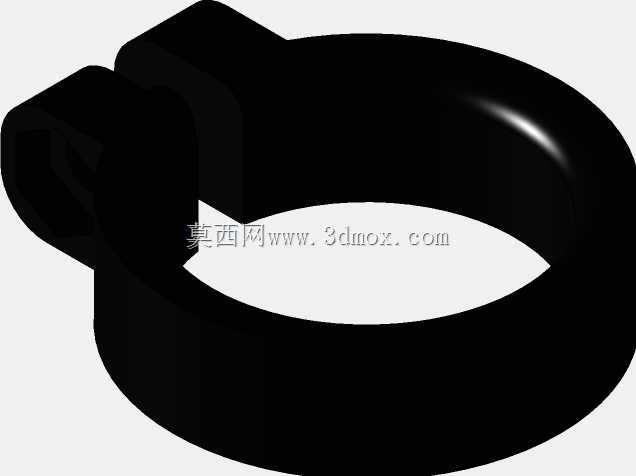

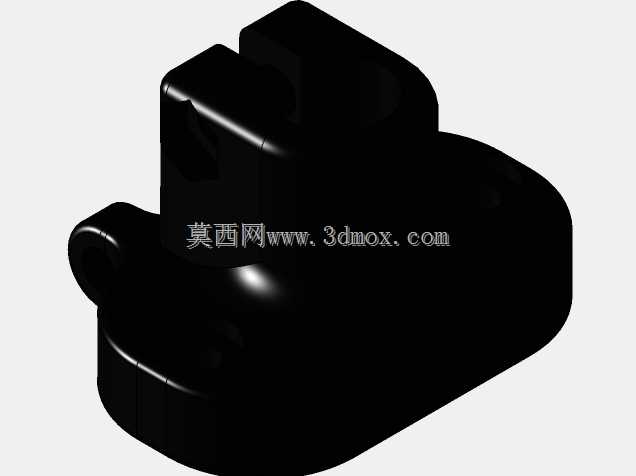

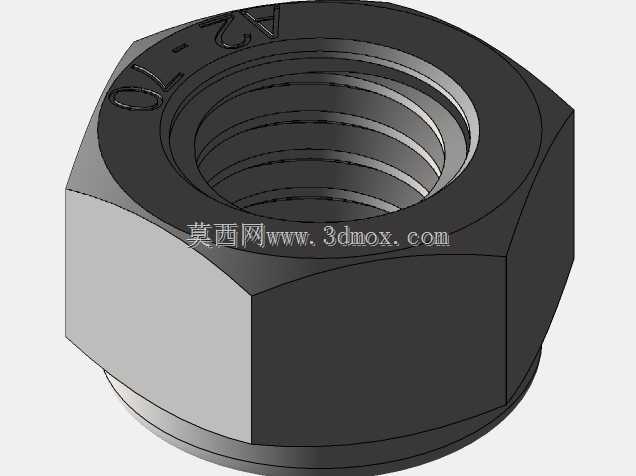

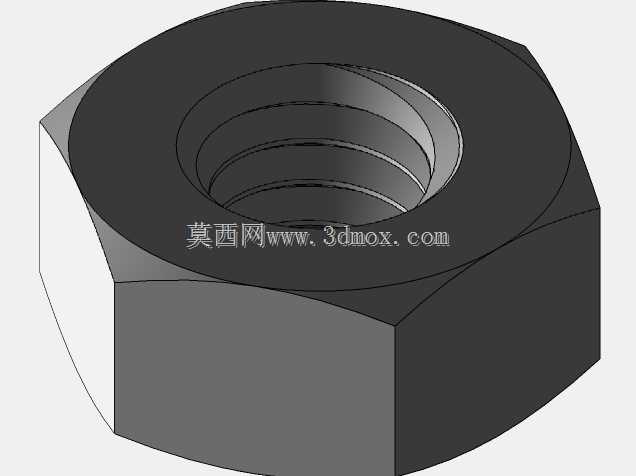

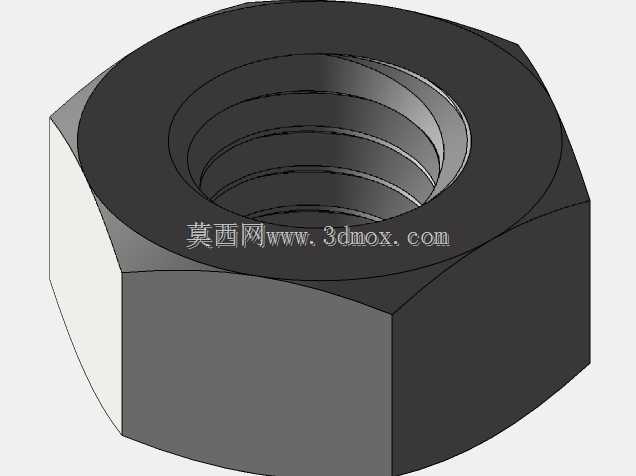

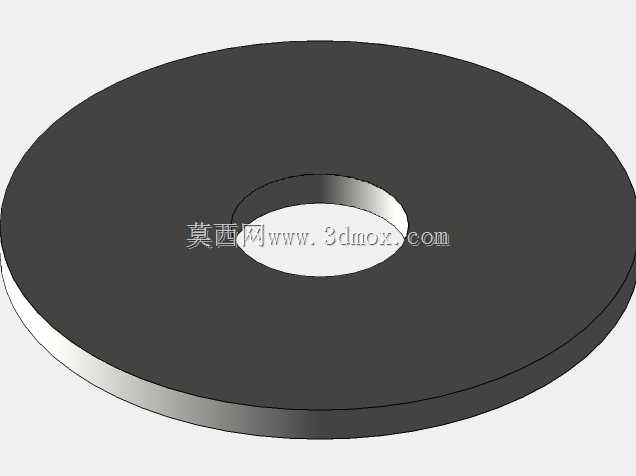

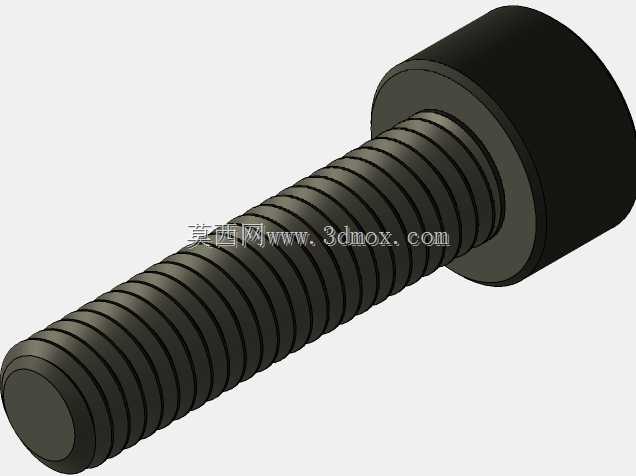

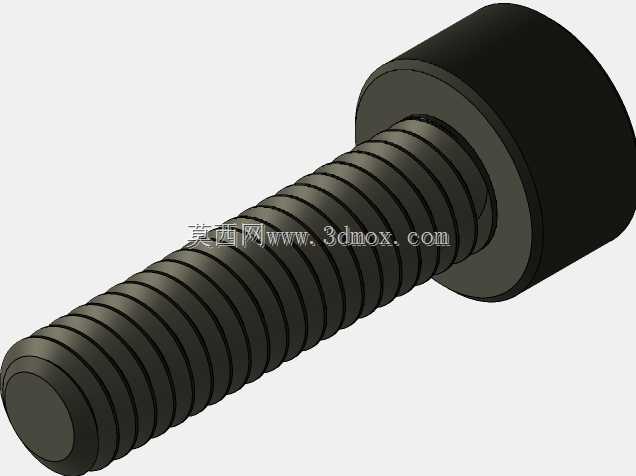

　　底座采用块状夹持式结构，底部轮廓紧凑，可通过螺栓或压板固定在机床床身、工作台侧边、立柱旁的平整面上。安装边界需要预留底座厚度、紧固件操作空间以及立杆旋转所需的扇形区域，避免灯臂在摆动时与卡盘、刀架、尾座或防护门发生干涉。底座上方连接竖直立杆，立杆承担主要支撑高度，使灯体能够越过机床挡板、工件边缘或工装夹具，从较高位置向加工区延伸。立杆与摇臂之间设置回转关节，关节处采用黑色锁紧件表达，实际设计中可对应旋钮、摩擦套、销轴或夹紧螺母，用于在角度调整后保持姿态。

　　摇臂部分由两段细长杆件组成，杆件与关节交替连接，形成类似万向臂的运动链。第一段臂从立杆上部向外侧伸出，第二段臂再向灯罩方向延伸，两个臂段均可绕关节轴线转动。这样的布置使灯罩不仅能上下俯仰，还能在水平面上改变伸出距离和照射方位。对于车床加工，灯头可以靠近卡盘与刀具接触区；对于钳工台，灯头可移到虎钳上方；对于设备检修，灯臂又能绕过管线和机架，把光线送入狭窄位置。关节的摩擦阻力或锁紧力需要平衡灯头重量，调整时应单手可动，松开后不自行下垂，锁紧后在机床轻微振动条件下仍能保持照射角度。

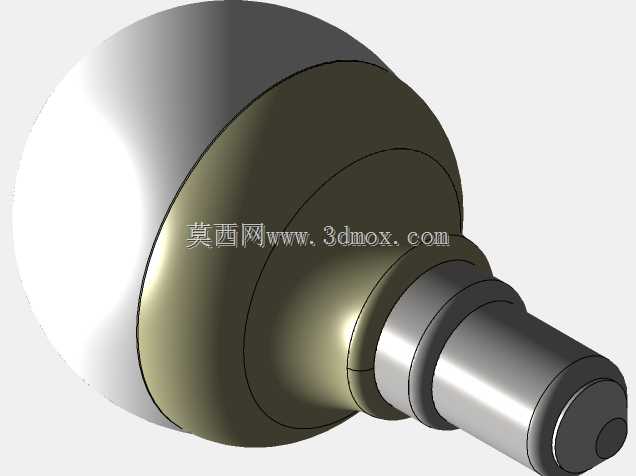

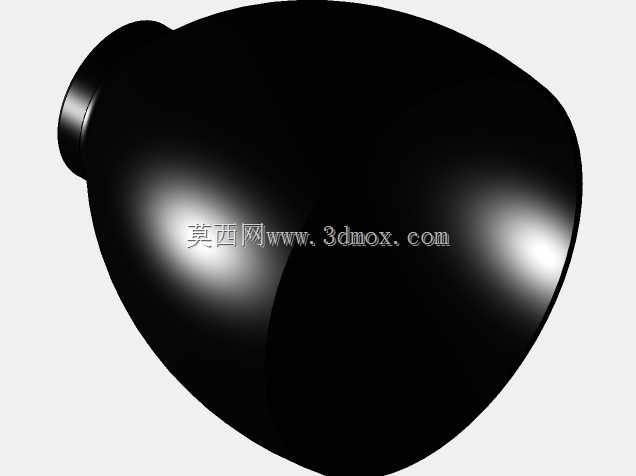

　　灯罩采用钟形罩壳结构，开口朝向被照区域，后部与臂体关节相连。罩壳的作用是约束光线方向，减少侧向眩光，同时为灯泡提供机械防护。模型中灯泡位于灯罩前方，球泡与螺口连接关系清晰，便于在三维环境中检查灯泡拆装空间。实际选型时，灯罩边缘到旋转部件之间应保留安全距离，不能让灯臂在机床进给、尾座移动或工件装夹过程中进入运动包络。灯泡更换路径也应被纳入结构校核：松开末端关节后，灯罩需能转到操作者容易触及的位置，而不必拆卸整根立杆。

　　从建模思路看，该作品把常见工作灯拆分为固定端、支撑端、调节端和照明端四个功能模块。固定端强调安装可靠，支撑端强调高度和刚性，调节端强调多自由度姿态，照明端强调光束方向与维护便利。各杆件采用较简洁的圆柱截面，有利于控制重量；关节处尺寸相对加粗，用以承受弯矩并提供夹持面积。黑白分色也使结构层次明确：黑色件集中在底座、关节和灯罩等受力或防护部位，银灰色杆件承担跨度，灯泡作为独立易损件表现。

　　在现场布置时，应先确定被照点的常态位置，再反推底座安装点。若底座距离作业面过远，摇臂需要完全伸直，末端刚性和稳定性会下降；若距离过近，灯臂调整范围受限，灯罩可能与工件或刀具碰撞。较合理的方式是让底座位于作业区侧后方，使两段摇臂在常用姿态下保持一定折角，既保留向前伸出的余量，也能向侧面收回。立杆高度应高于周围夹具的最高点，避免臂杆横扫时碰到工件；灯罩末端则应低于操作者视线主方向，以降低眩光。

　　该结构还可作为小型设备照明附件的设计参考。对于需要频繁换件、观察加工纹理、核对刻度或清理切屑的工位，多关节工作灯比固定式灯具更贴近实际使用。三维装配中可进一步校核关节转角范围、臂杆干涉、灯罩摆动轨迹、底座螺栓孔位以及灯泡更换空间，从而把概念造型转化为可加工、可安装、可维护的机床附件。
