双轮式空气悬架起落架总成结构设计

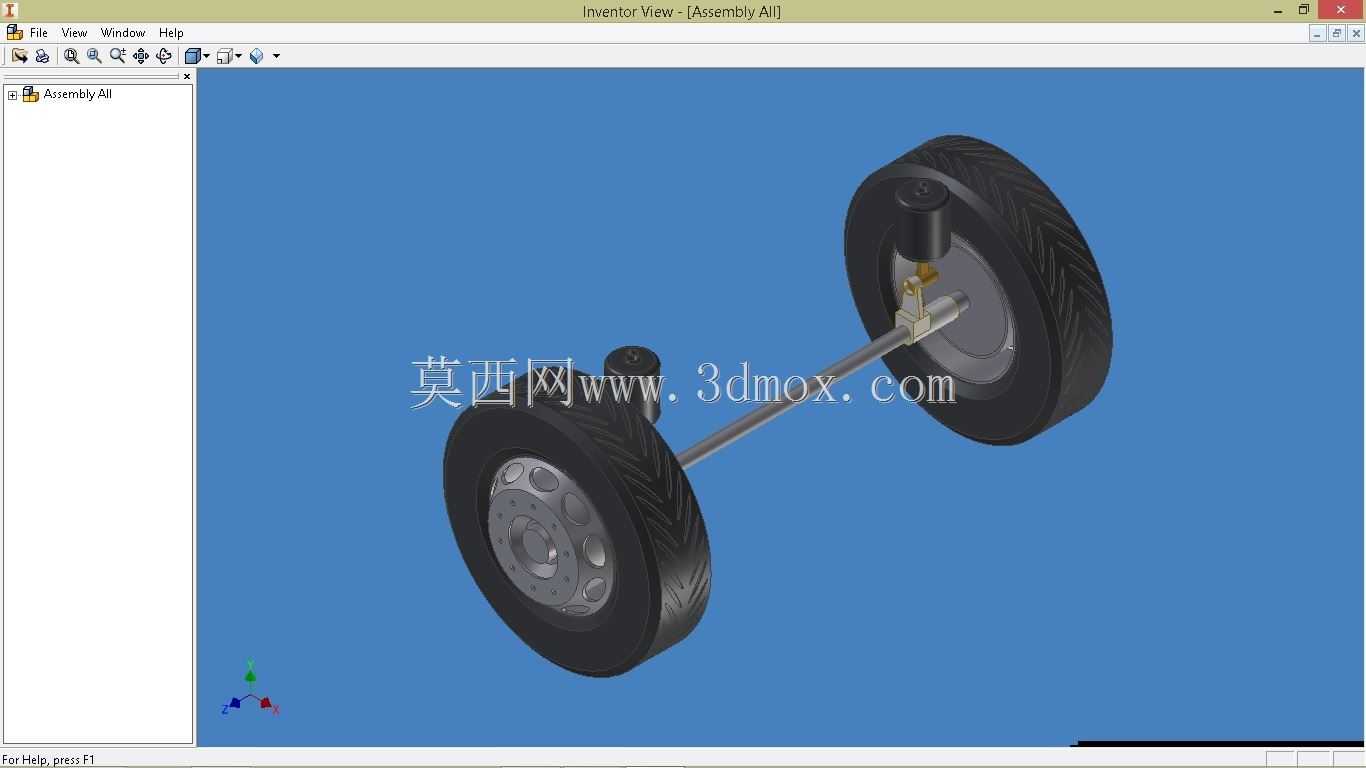

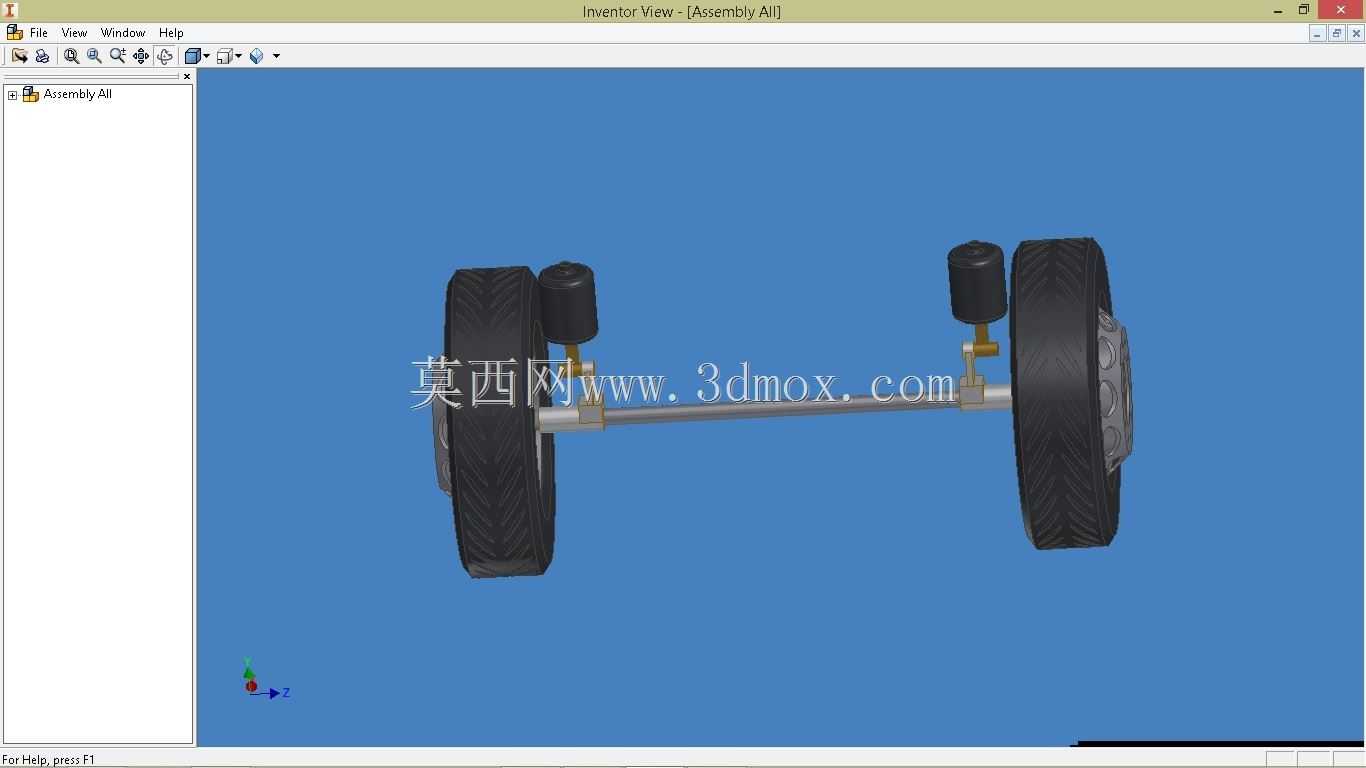

　　这套双轮式空气悬架轮组总成，面向轻型飞行器地面滑跑与着陆缓冲场景开发，整体采用贯通式轮轴搭配左右对称布置的充气轮胎，核心承载路径从两侧机轮接地点经轮毂、轮轴、悬架支杆向上传递至机身对接接口，可在着陆冲击、地面滑行颠簸、转弯侧向载荷等工况下完成力的分散与缓冲吸能。从结构布局来看，两根轮胎分置轮轴两端，轮轴中段预留悬架连接座，支杆沿竖直方向延伸并设置铰接安装位，无需额外改装即可匹配轻型通用飞机、小型无人机地面支撑系统的安装边界。

　　实际工况下，飞行器着陆瞬间的垂向冲击会先由轮胎胎面的弹性形变完成第一级吸能，剩余冲击载荷沿轮毂传递至轮轴，再通过空气悬架支杆内部的弹性缓冲结构完成第二级衰减，避免硬冲击直接传递至机身框架。地面滑跑过程中，跑道面的小幅起伏、接缝颠簸会被悬架行程实时补偿，两侧机轮始终保持与地面的有效接触，防止单轮悬空引发的滑行跑偏、侧翻风险。转弯阶段，侧向摩擦力通过轮胎胎面花纹传递至轮毂，轮轴的抗弯刚度可抵消侧向弯矩，悬架支杆的铰接结构允许小幅度偏摆，抵消转向带来的附加扭转应力。

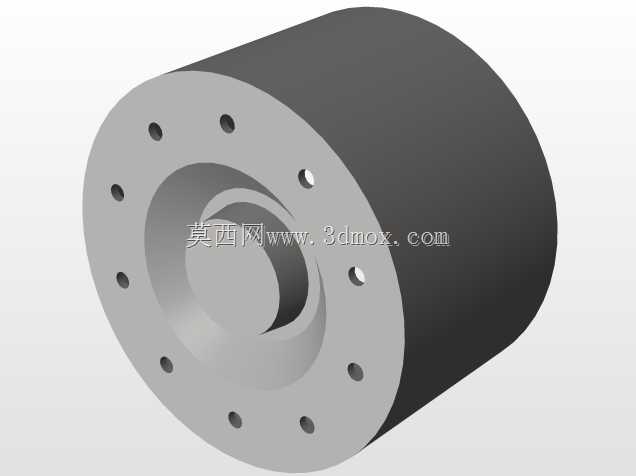

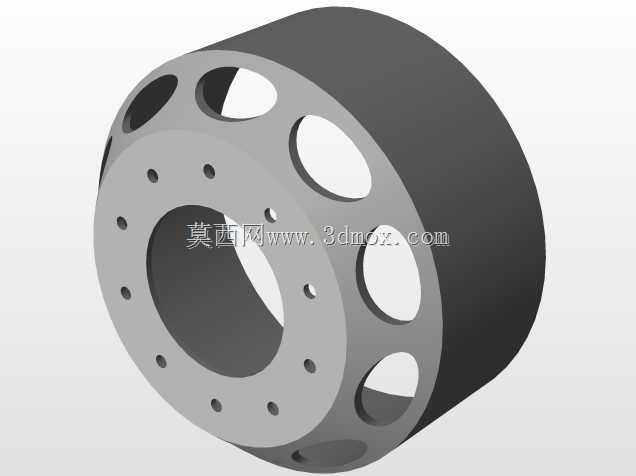

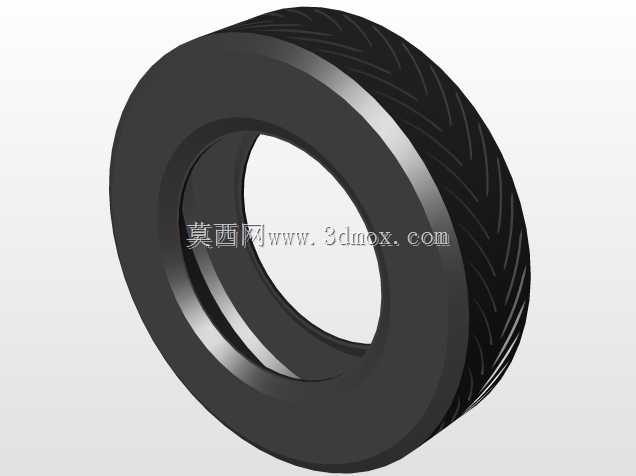

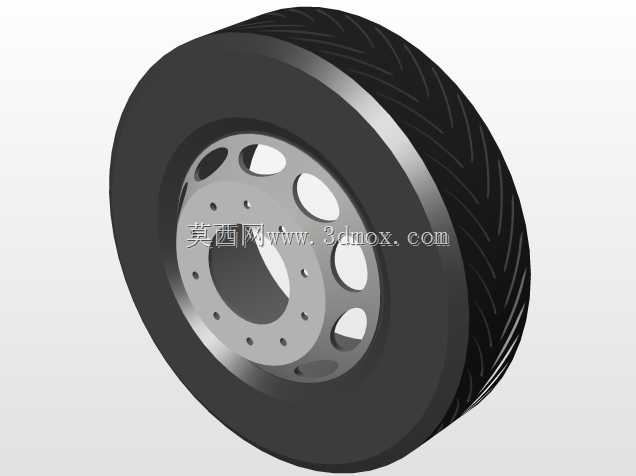

　　设计过程中首先明确安装边界约束：整机左右轮距需匹配机身底部挂点宽度，轮轴总长在保证两轮不发生运动干涉的前提下尽可能缩短，降低整机地面滑行的转弯半径；轮胎外径选取兼顾离地间隙与缓冲行程，胎面采用连续防滑花纹，在湿滑跑道、草地简易跑道上都能提供足够抓地力。轮毂采用辐板式镂空结构，在保证轮辐抗弯、抗扭强度的同时降低旋转件自重，减少起落架收放过程中的附加载荷。轮轴与轮毂的配合面设置轴承安装位，可保证机轮自由转动，滑行阻力控制在较低水平。

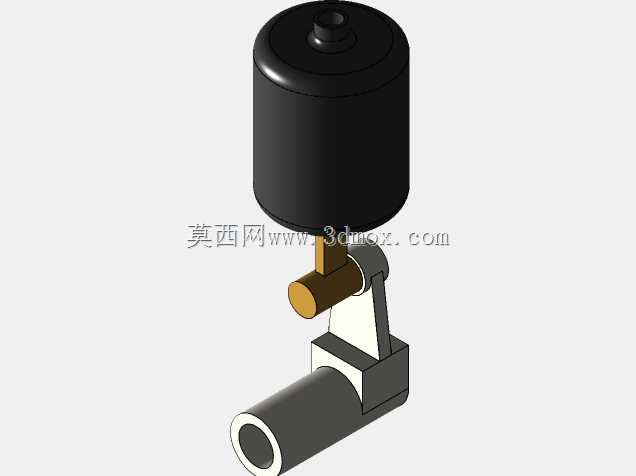

　　空气悬架支杆的设计重点在于缓冲特性匹配，支杆内部的气室容积与节流孔尺寸经过匹配，垂向承载刚度随压缩行程非线性变化：着陆冲击大载荷下刚度快速上升，限制最大缓冲行程避免结构硬碰硬；低速滑行小颠簸下刚度保持较低水平，过滤高频路面振动。支杆顶部的对接法兰预留标准螺栓孔位，可直接与机身起落架舱的承力梁连接，法兰端面加工定位止口，装配时无需反复调校同轴度，现场安装效率更高。

　　从外形尺寸边界来看，整体总成横向宽度由两轮外侧端面决定，垂向高度从轮胎接地面至支杆顶部安装面预留足够缓冲行程空间，轴向各零件的台阶尺寸均预留装配公差，轮胎与悬架支杆之间保留足够安全间隙，即便轮胎在最大充气压力下发生膨胀形变，也不会与支杆、轮轴周边零件发生摩擦干涉。轮轴两端设置轴向限位结构，防止轮毂在滑行过程中发生轴向窜动，所有外露金属件均做防腐处理，适应户外机场、简易跑道的多尘、潮湿使用环境。

　　结构建模过程中完整还原了轮胎胎面花纹、轮毂辐板镂空、轮轴阶梯轴段、悬架支杆铰接座、顶部安装法兰等全部细节，各配合面的装配关系完全按照实际装配逻辑搭建，可直接用于起落架方案校核、缓冲性能仿真、装配干涉检查，也可作为轻型地面行走悬架的设计参考，针对不同承载量级调整气室压力、轮轴直径与轮胎规格即可衍生出适配不同吨位飞行器的悬架方案。
