全向轮集成旋转编码器驱动轮组

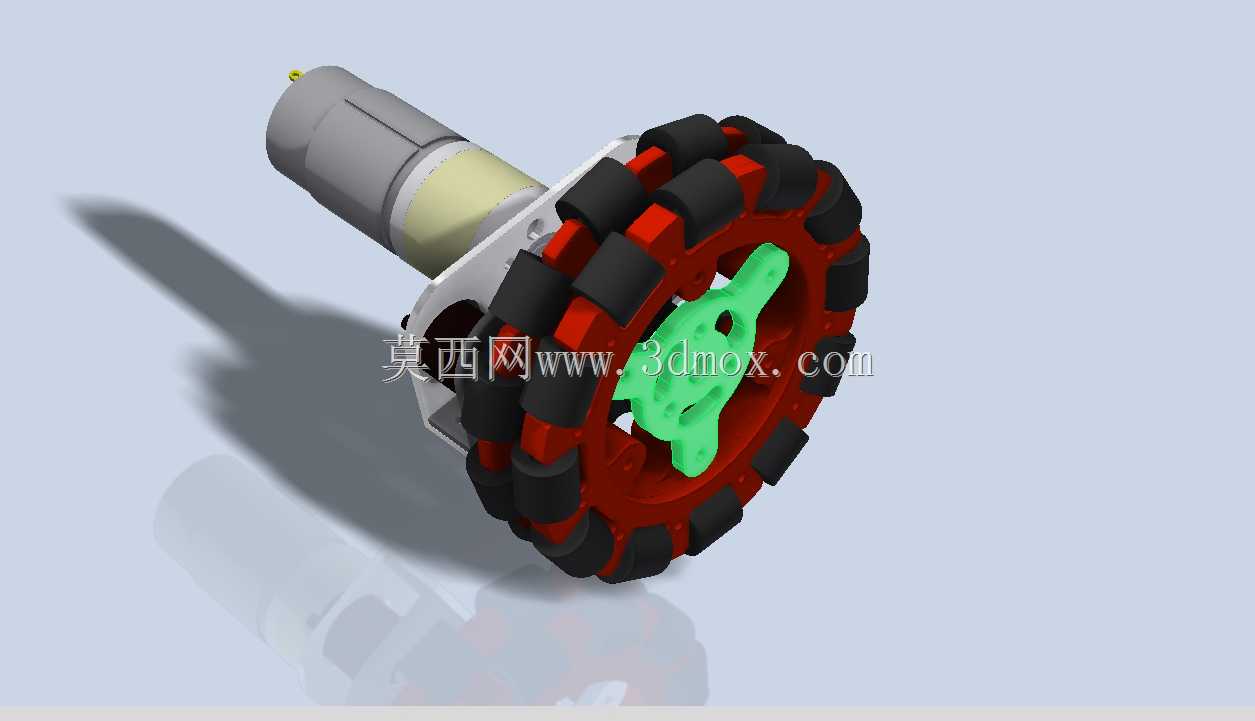

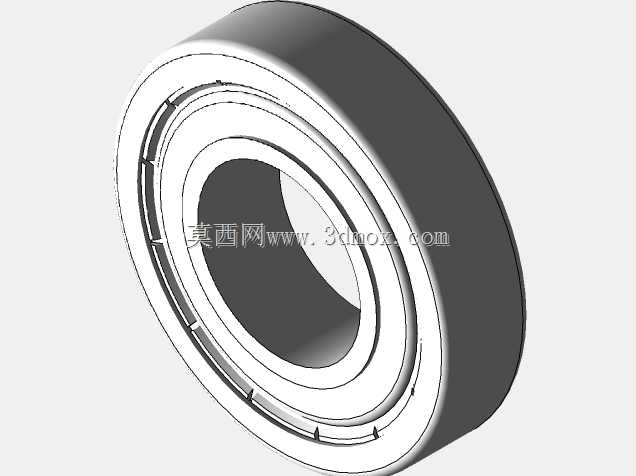

　　这套轮组的设计出发点，是解决小型全向移动平台在紧凑空间内的轮端里程反馈难题，常规麦克纳姆轮或者全向轮的移动底盘，往往需要额外在轮轴外侧加装编码器，不仅占用底盘侧边的安装空间，额外的联轴器、支架还会引入传动间隙，低速走行时里程计数容易出现丢步偏差。这套结构直接把PG-45规格的旋转编码器和驱动电机整合在轮体内部，轮端转动直接驱动编码器的齿轮输入级，省去了外置传动链路，从根源上消除了联轴器间隙带来的计数误差。轮辋主体采用6061铝合金加工，选型时优先考虑了3D打印小批量制作和CNC精密加工两种工艺的适配性：外圈的红色轮架部分预留了均匀的辊子安装槽，槽位的定位公差控制在0.1mm以内，

　　保证每一个黑色从动辊子的轴线都和轮体主轴线呈45度夹角，这是全向轮能够实现横向平移、原地旋转动作的核心几何要求，任意一个辊子的安装角度出现偏差，都会导致底盘走行时出现横向滑移、航向跑偏的问题。辊子采用外包橡胶的结构，和地面接触时可以提供足够的摩擦系数，同时辊子自身可以绕自身轴线自由转动，当轮组按照不同转速、不同转向组合运行时，四个轮组的速度矢量合成后就能让AGV小车、教学竞赛机器人、仓储分拣移动平台在狭窄通道内完成任意方向的位移，不需要像传统差速底盘那样先转弯再调整行进方向，在仓储物料转运、实验室精密设备转运、高校机器人竞赛的赛场场景里，这种全向移动的灵活性可以大幅缩减通道预留宽度，提升车间或者赛场的空间利用率。

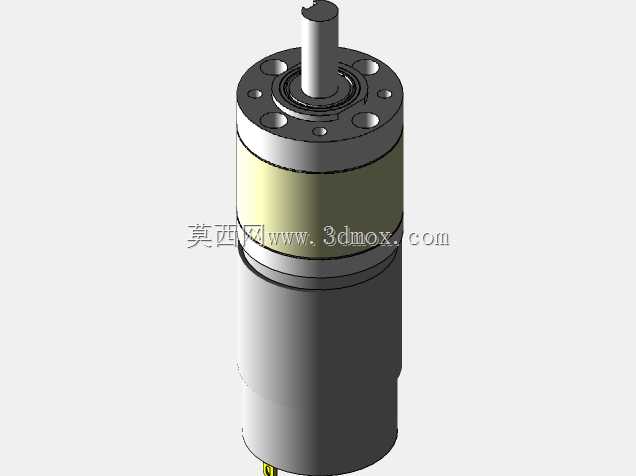

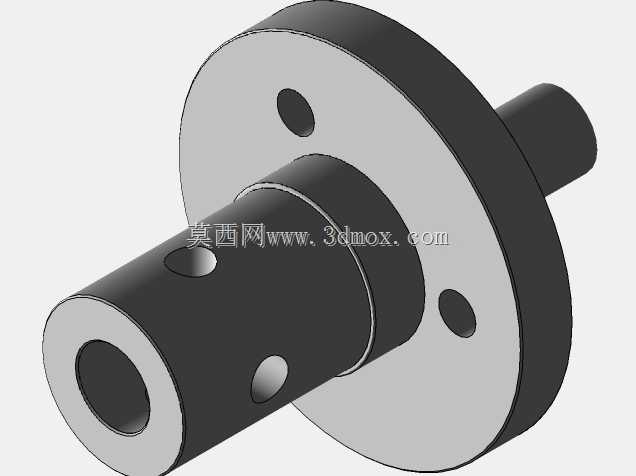

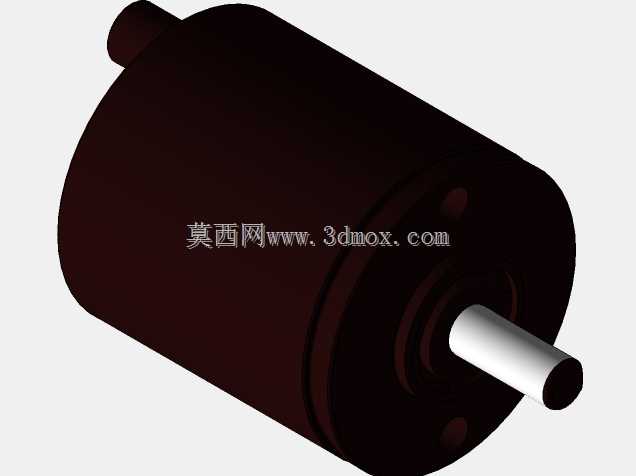

　　轮体中心的绿色安装法兰是连接轮辋和电机输出轴的核心传力部件，法兰上预留了三个周向均匀分布的安装孔，既可以通过紧定螺钉锁紧在电机D型输出轴上，也可以加装销钉做周向防转，避免机器人频繁启停、急转向时轮体和输出轴之间出现相对打滑。电机尾部的编码器壳体直接和轮组的安装固定板贴合，固定板上的两个腰型孔可以调整电机的轴向位置，装配时可以微调齿轮啮合的侧隙，既保证齿轮传动不会出现卡滞，又能把侧隙控制在0.05mm以内，让编码器的角位移反馈和轮体实际转动角度完全同步。从安装边界来看，整套轮组的轴向总长度控制在110mm左右，轮体的外径为100mm，安装固定板的厚度为4mm，固定板上的安装孔位间距适配市面上主流的小型移动底盘铝型材安装界面，

　　不需要额外定制转接板就能直接装在2020或者3030铝型材搭建的底盘上。设计时特意把编码器的信号线接口布置在电机尾部的上方，走线时可以沿着底盘铝型材的槽体布置，避免轮体转动时碾压线缆，也防止地面的水渍、杂物剐蹭线束。和传统分体式的轮组加外置编码器方案相比，这种集成式结构的零件数量减少了近40%，装配时不需要反复调整编码器和轮轴的同轴度，新手装配也能在十几分钟内完成单轮的安装调试。轮辋的铝合金材质在保证整体结构强度的同时，重量比全钢制轮体降低了60%，降低了移动底盘的非簧载质量，小车走行经过地面小缝隙或者接缝时的震动更小，编码器的计数稳定性也进一步提升。外圈的橡胶辊子属于易损件，设计时辊子的安装轴采用可拆卸结构，长期使用后辊子磨损不需要更换整个轮体，只需要拆下对应辊子的卡簧就能单独更换辊子组件，后期维护成本很低。在AGV站点定位的应用场景里，轮端编码器的高精度里程反馈可以配合顶部的二维码相机或者激光雷达做航位推算，当激光雷达在货架下方特征点不足的区域运行时，轮组的里程数据可以短时间内提供准确的位置推算，避免底盘定位丢失，这套结构刚好适配了这类工业移动机器人对轮端反馈紧凑化、高可靠性的使用需求。
