涡轮增压器离心压叶轮逆向结构

项目分类:通用机械零部件 发布时间:2024-03-14 ID:742101
  • 涡轮增压器离心压叶轮逆向结构
  • 涡轮增压器离心压叶轮逆向结构
  • 涡轮增压器离心压叶轮逆向结构
  • 涡轮增压器离心压叶轮逆向结构

  离心式压气机叶轮是涡轮增压器中直接决定进气压缩能力的核心旋转零件,常见于车用柴油发动机、小型燃气轮机、工业鼓风机以及高速空气循环设备。它的工作位置处于压气机壳与轴承体之间,发动机排出的废气驱动涡轮端旋转后,同轴带动该叶轮以极高转速吸入空气,使空气在叶片通道内获得动能和压力,再经扩压器与蜗壳减速增压后送入进气歧管。对于结构设计人员而言,这类零件不能只按外观曲面处理,而要同时兼顾气动通道、轮盘强度、叶片厚度过渡、轴端定位以及与压壳内腔的间隙边界。

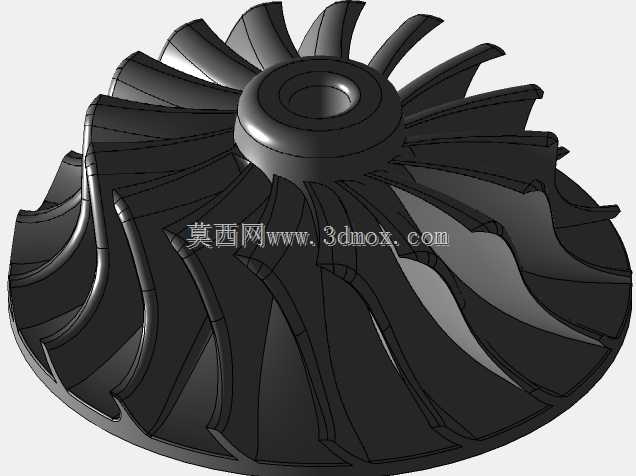

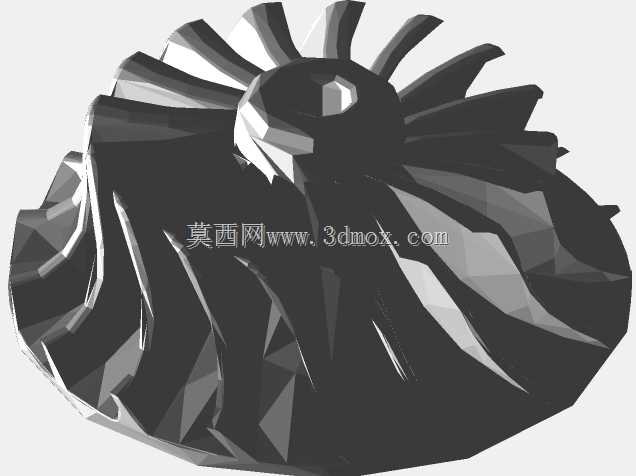

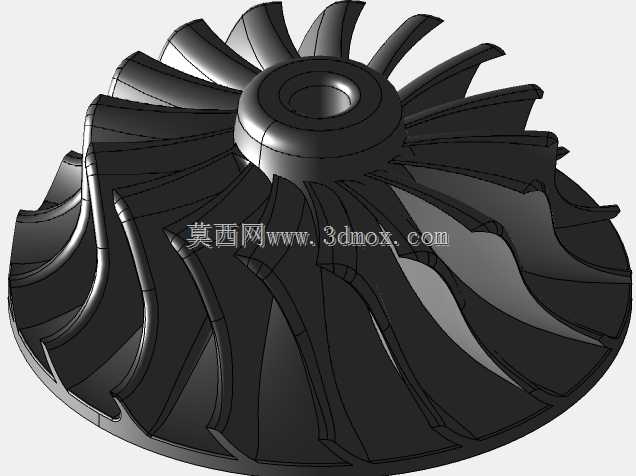

  从模型外形看,该叶轮采用后弯式长短叶片组合布局,轮缘处叶片沿周向均匀分布,叶片从中心轮毂向外侧呈空间扭转展开。气流进入叶轮时,首先接触轮毂前端较低的引导区域,随后沿叶片吸力面和压力面之间的通道向外缘流动;长叶片承担主要导流和增压作用,短叶片则用于分流相邻通道内的气流,降低入口堵塞趋势,并改善高转速下叶片通道过流面积的变化节奏。叶片前缘较薄,有利于减小进气冲击;后缘与轮盘、轮缘过渡处保留连续圆角,可避免应力在薄叶根位置集中。

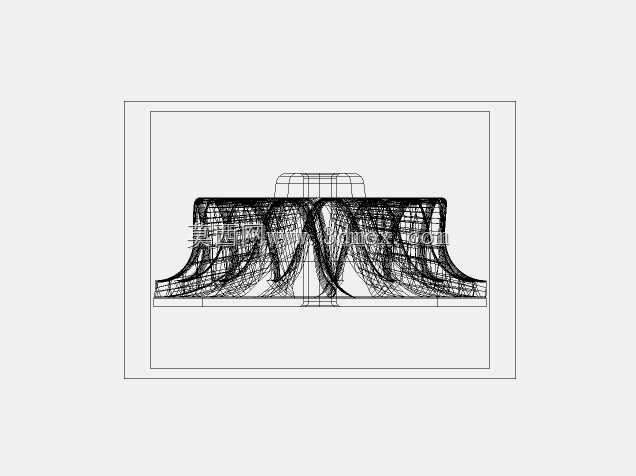

  轮盘部分采用近似锥形的承力结构,中心设置带孔的轮毂凸台,用于与增压器转子轴形成配合。实际设计中,中心孔通常需要与轴颈、锁紧螺母或止推定位结构共同确定,安装端面要保证与轴线垂直,轮毂外圆则需考虑动平衡去重区域和装配工具空间。叶轮背部靠近轴承体一侧应留出密封件、挡油板或止推部件的运动间隙,不能在三维布置时只关注叶片外形而忽略转子系统的轴向尺寸。轮盘背面的型线会影响叶轮质量和离心应力分布,过厚会增加转子惯量,过薄则可能在高转速下产生过大变形。

  建模时应先建立旋转轴线和基准子午流道,再确定轮毂曲线、轮缘曲线以及叶片在不同叶高位置的型线点。叶片曲面不宜简单使用单一拉伸或扫掠命令完成,因为真实压气机叶片从叶根到叶尖存在明显弯扭,入口安装角和出口安装角并不相同。较合理的做法是按多个截面构造骨架线,通过曲面放样形成叶片压力面与吸力面,再对前缘、后缘和叶根圆角进行连续过渡。长短叶片的周向相位需要保持一致,阵列数量和角度偏差会直接影响模型用于仿真或加工时的周期性边界。

  外形尺寸方面,叶轮外径决定压气机壳匹配范围,也影响流量特性和压比能力;进口轮毂直径与进口外径共同决定入口环形面积,过小会限制吸气量,过大则容易在高流量工况下产生阻塞。叶片出口高度、出口后弯角和叶顶间隙是性能校核中的关键边界,叶顶与压气机壳之间必须保留微小但可控的间隙,间隙过大会造成回流泄漏,过小则在热态膨胀和转子振动时存在擦壳风险。对于增压器这类高速回转件,三维模型还应保留动平衡工艺所需的实体区域,便于后续在轮盘背面或叶轮前端规划去重位置。

  该结构适合用于增压器压气机总成教学、逆向造型练习、转子装配干涉检查以及五轴加工工艺讨论。设计复盘时,可围绕叶片通道平顺性、轮毂最小壁厚、叶根圆角半径、中心孔配合长度、轴端锁紧空间和压壳轮廓间隙逐项检查。尤其是叶片与轮盘交接处,既要满足气动面连续,又要保证铣削刀具能够接近;若用于实际制造,还需结合铝合金锻造或五轴铣削工艺调整圆角和壁厚,使模型从外观克隆进一步转化为可装配、可校核、可加工的工程结构。
