多引擎喷气式飞行器结构造型设计

项目分类:飞机 发布时间:2024-09-25 ID:777100
  • 多引擎喷气式飞行器结构造型设计
  • 多引擎喷气式飞行器结构造型设计
  • 多引擎喷气式飞行器结构造型设计
  • 多引擎喷气式飞行器结构造型设计
  • 多引擎喷气式飞行器结构造型设计
  • 多引擎喷气式飞行器结构造型设计
  • 多引擎喷气式飞行器结构造型设计

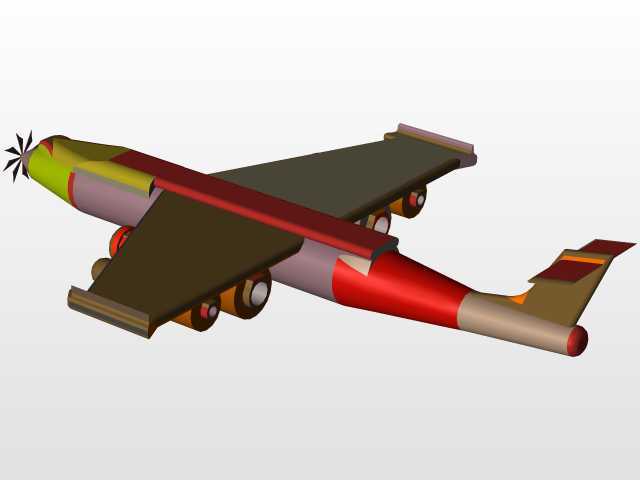

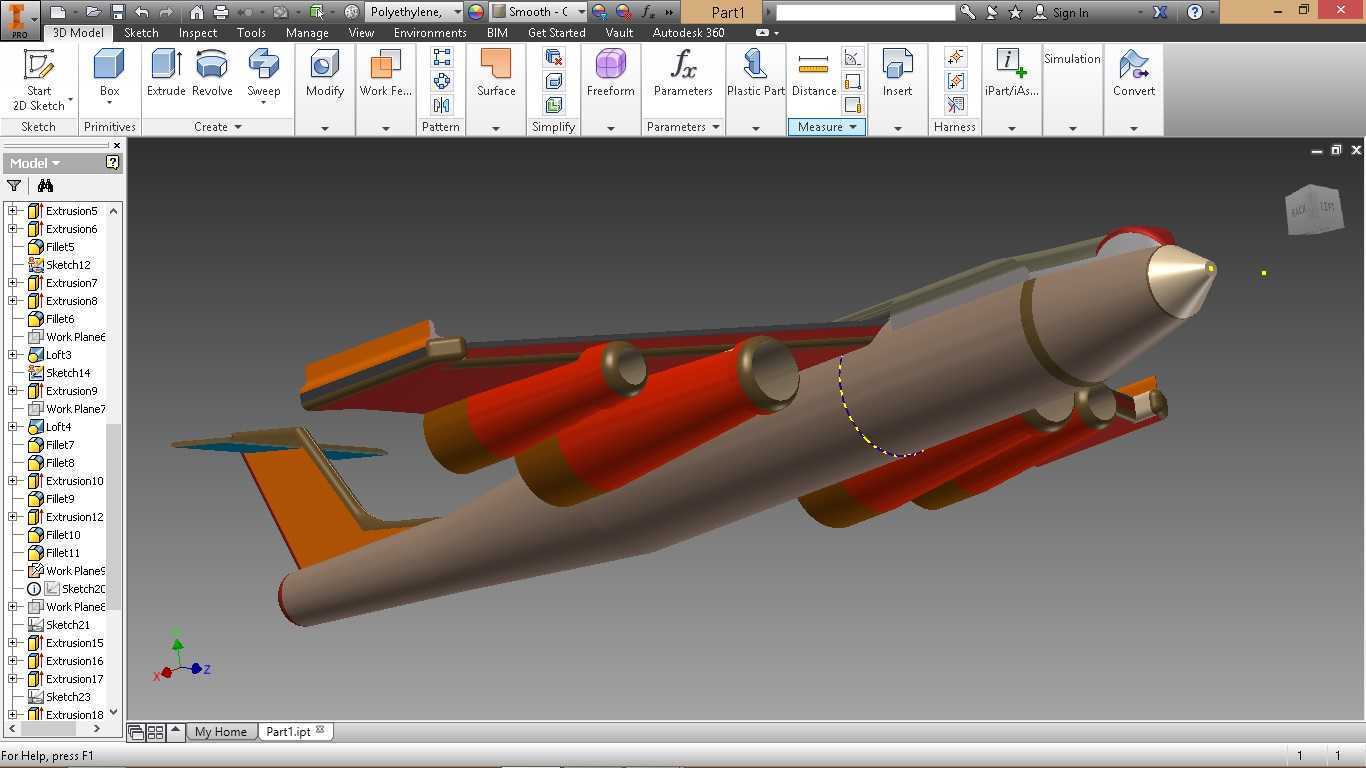

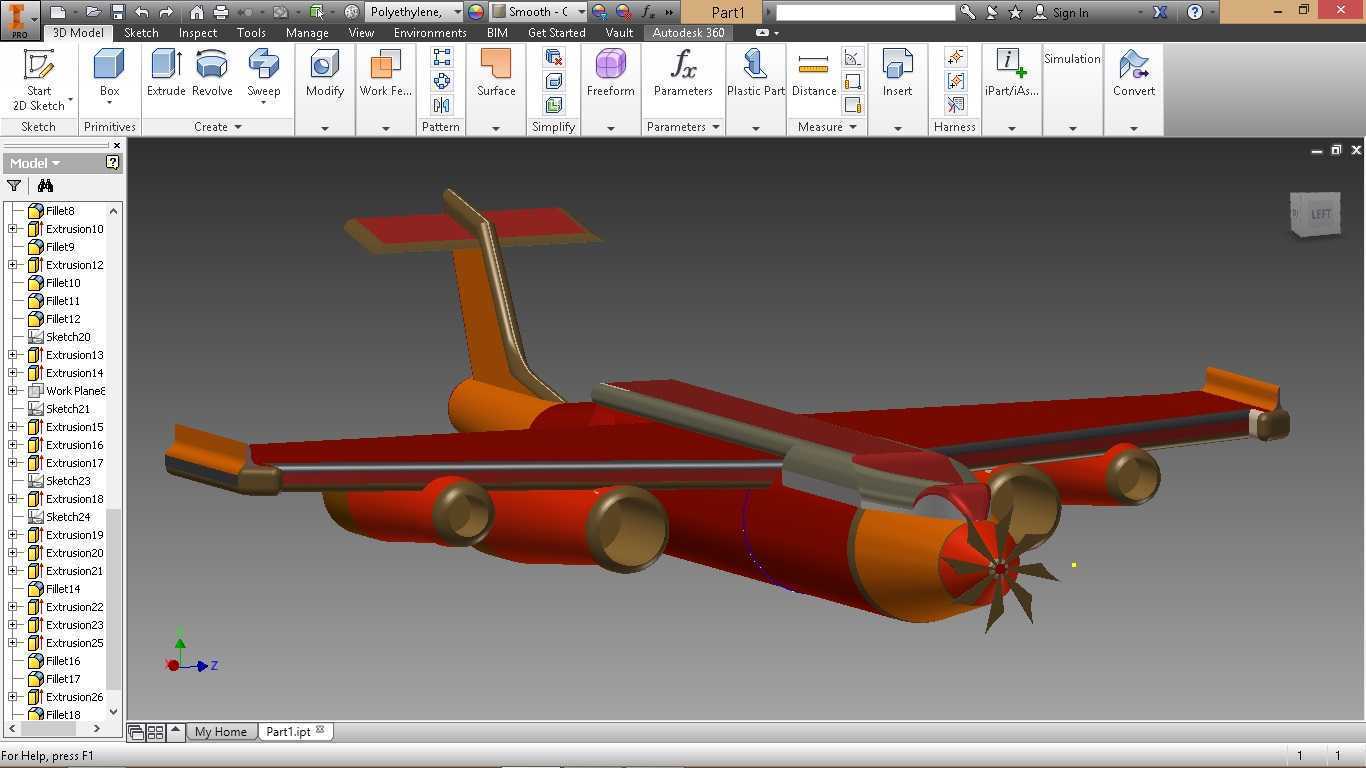

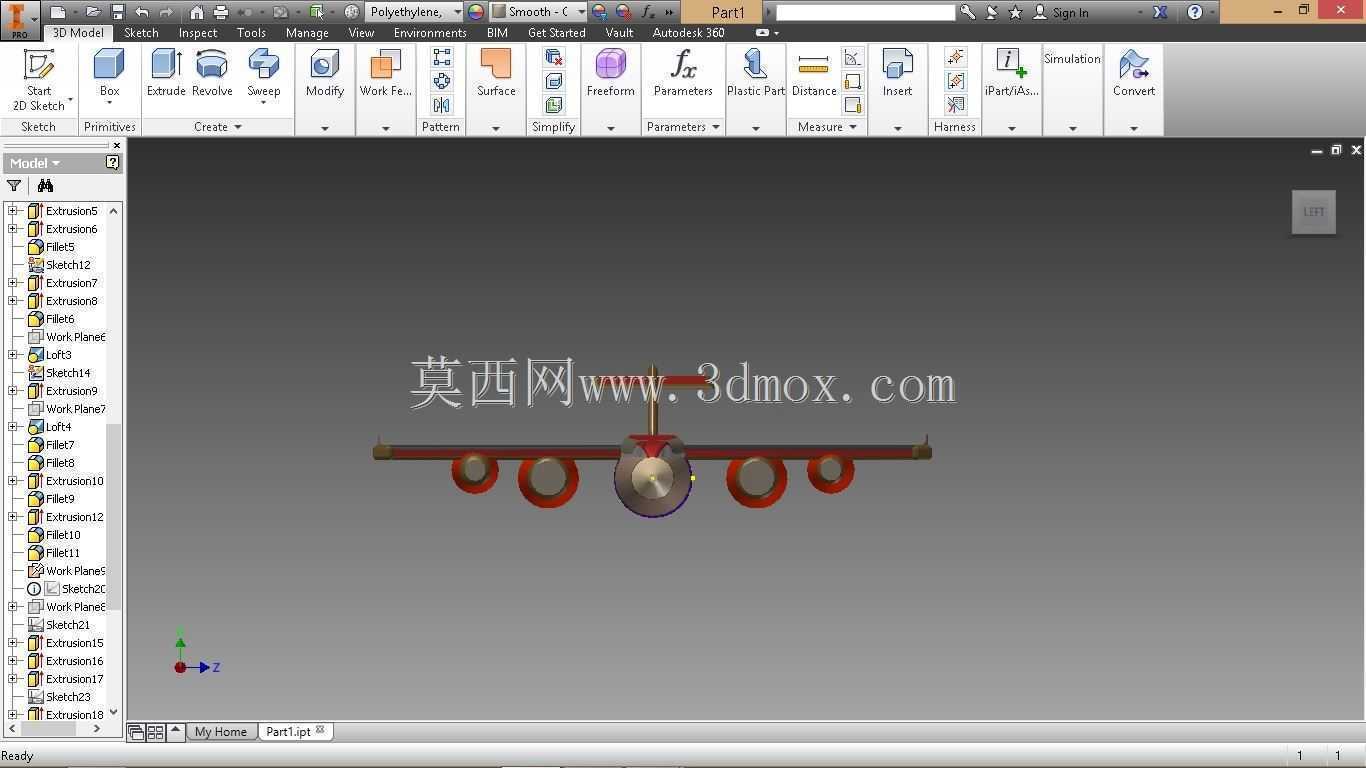

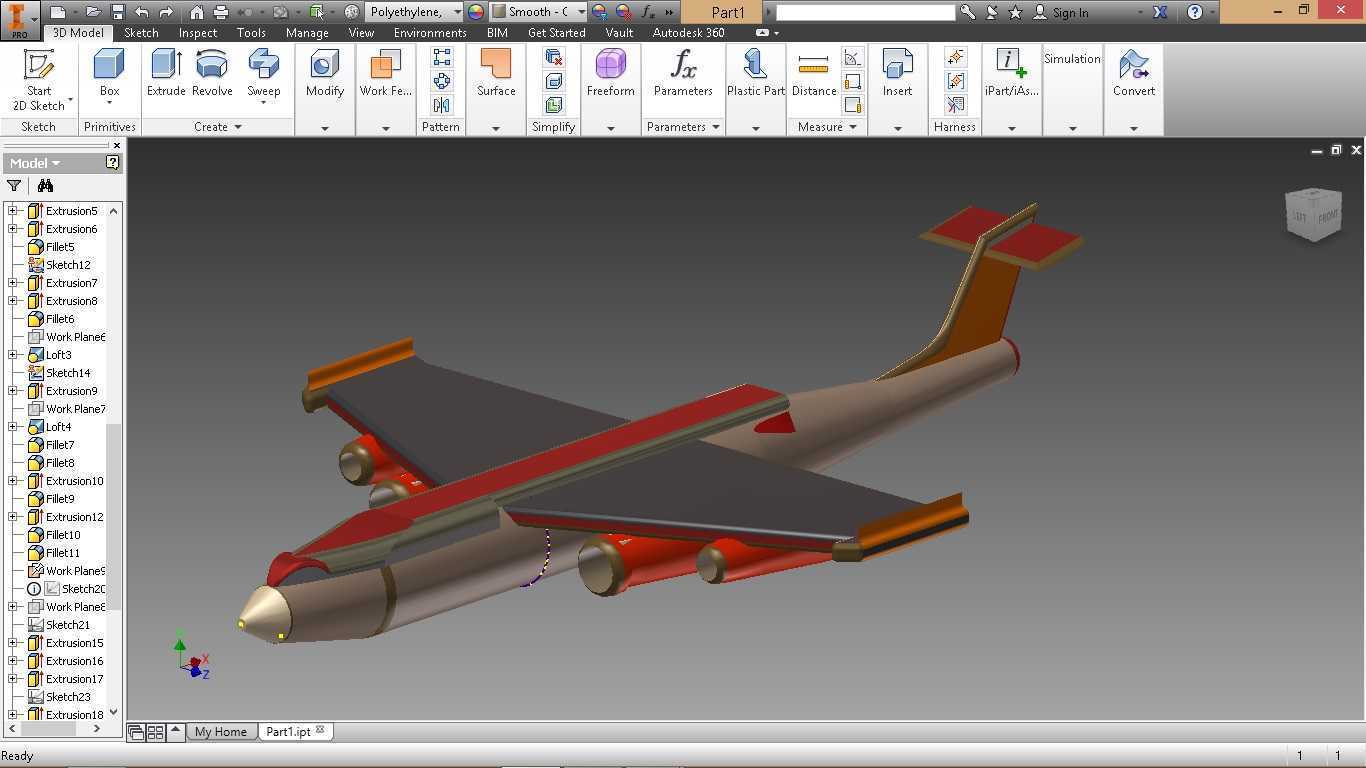

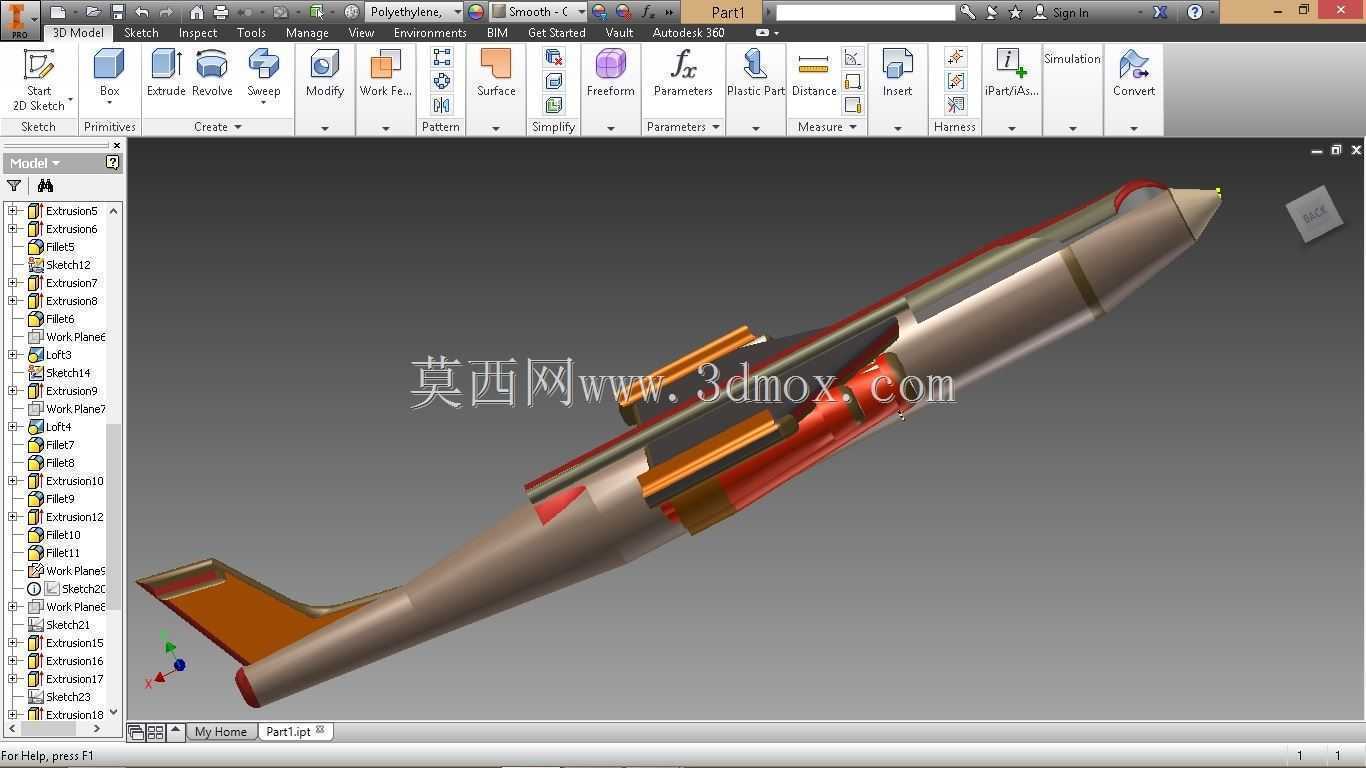

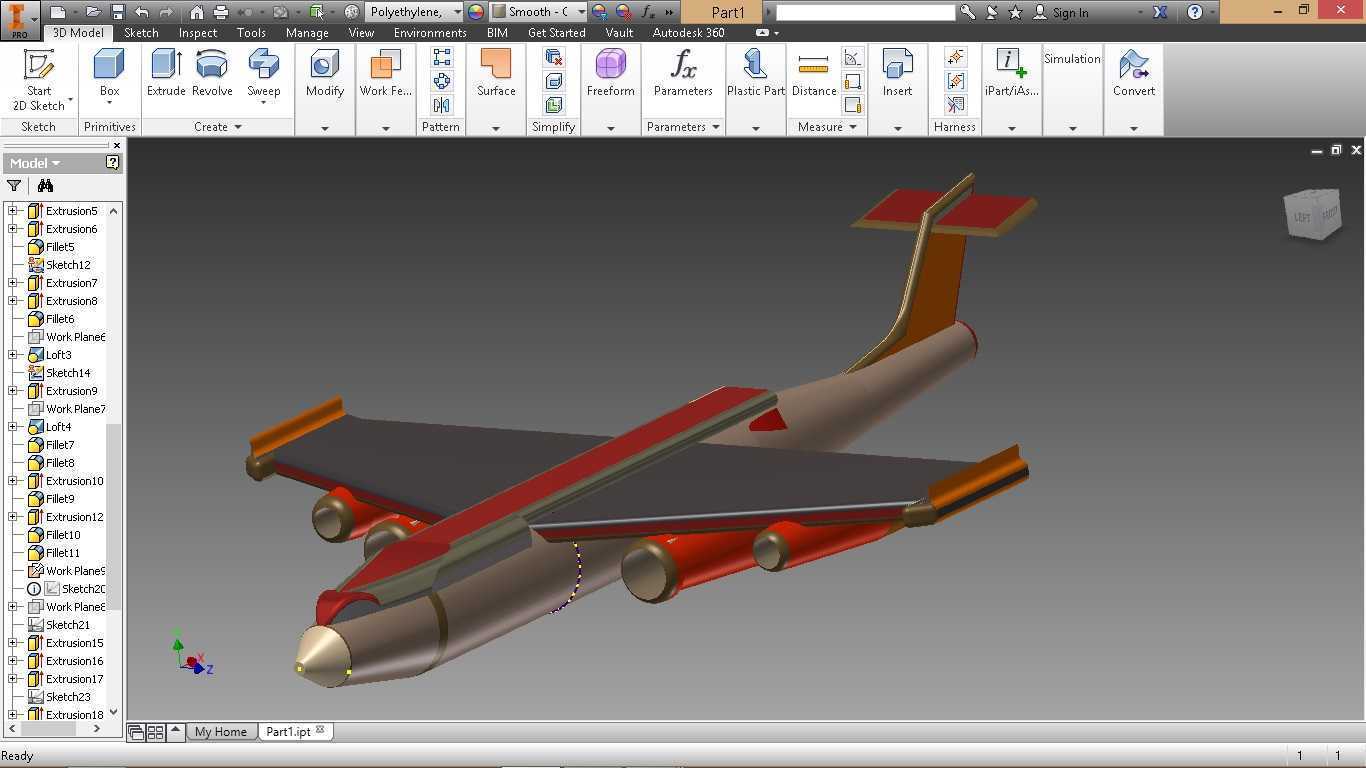

  这款飞行器的结构设计围绕亚音速巡航场景的气动需求展开,整体采用长细比较大的旋成体机身构型,机头位置设置钝锥形整流罩,在兼顾机载设备安装空间的同时,有效降低跨音速阶段的波阻增量,机身主体段采用等直径圆柱截面过渡,能够为内部燃油存储、航电设备布置、载荷舱预留充足的规整空间,避免异形截面带来的结构应力集中问题。机翼采用上单翼布局设计,机翼与机身背部的连接段设置加强承力结构,能够将机翼升力均匀传递至机身主承力框,同时下单翼吊挂的四台动力短舱通过独立挂架与机翼主梁连接,挂架与机翼、短舱的连接位置均设置应力扩散结构,避免动力装置运行过程中的振动传递至机身主体引发结构疲劳。尾翼组采用常规垂尾加平尾的布局,垂尾后掠角度与机翼后掠角度匹配,

  保证大迎角飞行状态下的航向稳定性,平尾设置在垂尾根部下方位置,避开发动机尾喷流的直接干扰区域,保证操纵面的气动效率。从安装边界来看,机身整体长度与翼展的比例控制在3.2:1,动力短舱的最低点距离机身中轴线的垂直高度预留足够的起落架安装空间,机翼前缘后掠角设置为25度,兼顾低速起降阶段的升力系数与高速巡航阶段的减阻需求,机身尾部的收缩段采用二次曲线过渡,避免尾部气流分离引发的压差阻力增量。设计过程中优先考虑结构的工艺可实现性,机身蒙皮采用分段式对接结构,每段蒙皮的纵向接缝均布置在机身长桁位置,减少蒙皮局部变形的风险,机翼的翼梁采用贯通式设计,穿过机身承力框形成整体承力结构,相比分段式翼梁能够降低30%左右的连接结构重量。

  动力短舱的进气道采用亚音速圆形进气口设计,进气口前缘设置钝头唇口,在低速大迎角状态下能够保证进气均匀性,避免压气机工作失稳,短舱尾部采用收敛型喷口,匹配喷气动力装置的排气膨胀需求,短舱与挂架的连接采用快卸式结构设计,便于后期动力装置的维护与更换。操纵面的布置上,机翼后缘设置分段式襟翼与副翼,襟翼占据机翼后缘内侧60%的展长,起降阶段下放能够大幅提升机翼升力系数,缩短起降滑跑距离,副翼布置在机翼外侧,通过差动偏转实现飞行器的滚转操纵,垂尾后缘设置方向舵,平尾后缘设置升降舵,三个轴向的操纵面均设置独立的操纵摇臂安装位,能够适配常规机械操纵或者线传操纵系统的安装需求。整体结构的重心设计位于机翼平均气动弦长的28%位置,

  处于常规飞行器的纵向静稳定区间内,能够保证无控状态下的纵向稳定性,燃油箱布置在机翼内部与机身中段,燃油消耗过程中重心偏移量控制在平均气动弦长的5%以内,避免燃油消耗引发的操纵品质劣化。起落架的安装位置预留方面,前起落架舱设置在机头整流罩后方的机身下部,主起落架舱设置在机翼根部与机身连接的整流罩内部,起落架收放路径上避开所有内部设备与管路的布置区域,收放作动筒的安装座直接与机身主承力框连接,能够承受着陆阶段的冲击载荷。
