单作用气动执行气缸结构设计

　　该单作用气缸属于气动执行元件，在自动化产线、机床上下料工位、小型工装夹具以及轻工机械的往复推送环节中使用较多。与双作用气缸不同，这类气缸仅在一个运动方向依靠压缩空气驱动，反向行程通常由内置弹簧、外部负载或机构自重完成复位，因此气路控制相对简单，只需对一腔进行通断气控制即可实现推杆的伸出与退回。

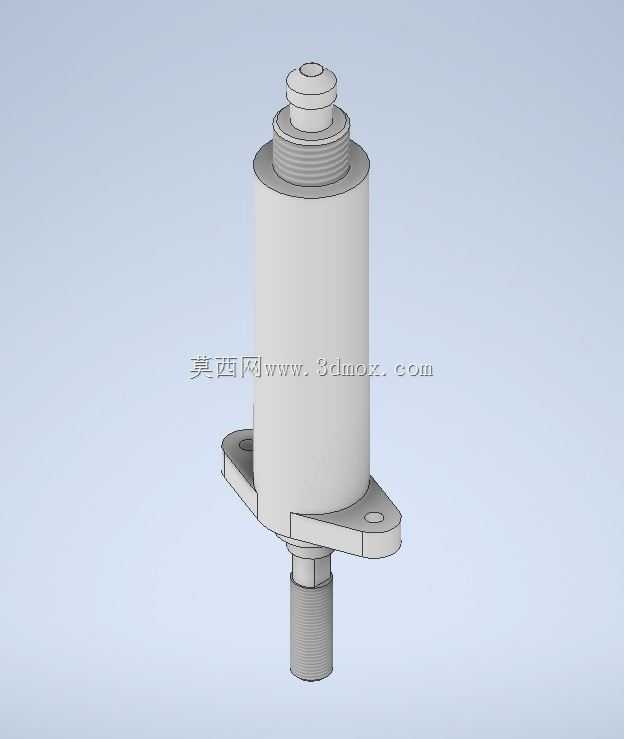

　　从结构外形看，缸体主体采用圆柱筒式布局，中部为容纳活塞的主筒体，上端设置带外螺纹的气口连接段，可直接对接气动接头或过渡连接板；下端为伸出的活塞杆，杆部加工有外螺纹，便于安装锁紧螺母、浮动接头或直接与推块、压头连接。筒体侧向伸出带安装孔的固定耳板，耳板与缸体下部形成稳定的支撑边界，两个安装孔可用于穿入螺栓，将气缸固定在设备立板、夹具底座或机架侧面。

　　设计这类气缸时，首先要明确推力需求与工作行程。活塞有效承压面积决定理论输出力，实际选型还需扣除弹簧反力、活塞杆摩擦阻力以及密封件阻力。单作用结构的复位弹簧在伸出过程中会持续产生反向力，行程越长，弹簧压缩量越大，末端有效推力会明显下降，因此在短行程夹紧、短距离推送、挡料止动等场合更能发挥优势。若用于长行程或需要稳定回程力的场景，则应重新评估弹簧寿命与推力衰减。

　　缸筒上端的螺纹接口承担进气与安装密封功能，建模时需要保证螺纹段直径、螺距以及端面台阶与标准气动接头匹配；下端活塞杆螺纹则要考虑连接件的锁紧空间，避免推杆完全缩回时螺母与端盖发生干涉。侧向耳板并非简单附加块，其位置决定了气缸受力状态：若推力作用线与安装面距离过大，会在耳板根部形成附加弯矩，长期往复动作后容易造成固定螺栓松动或耳板开裂。因此耳板尽量靠近活塞反力作用区布置，并通过圆角过渡降低应力集中。

　　安装边界方面，气缸整体沿轴向布置，上方需预留气管插拔和接头旋转空间，下方活塞杆行程范围内不得布置线缆、传感器或其他干涉件。侧向耳板的孔距、孔径和板厚决定了螺栓规格与支撑刚度；安装面应保持平整，必要时增加定位销承受横向剪切，避免仅靠螺栓摩擦力承担偏载。活塞杆端部连接推块时，优先采用浮动接头补偿微小同轴度误差，否则偏心载荷会加剧导向套磨损，导致杆部密封圈早期漏气。

　　密封与导向是气缸耐久性能的关键。活塞外周需设置密封圈，将无杆腔与有杆侧隔开；活塞杆穿过端盖处应配置导向环和杆密封，既保证直线运动平稳，又防止压缩空气泄漏及外部粉尘进入。单作用气缸内部若设置复位弹簧，弹簧两端需要可靠定位，防止压缩过程中偏磨缸壁或卡滞活塞。三维结构设计中，弹簧腔空间不能按自由状态简单处理，必须校核完全压缩后的长度、圈间间隙以及弹簧外径与缸筒内壁的间隙。

　　在实际设备中，该类气缸常用于工件到位后的短时压紧、料道挡销升降、小型盖板启闭、定位销插拔以及辅助顶出动作。由于只需要一个电磁阀控制工作腔，管路数量少，故障点也相应减少；但断气后推杆位置取决于复位方式，若机构要求断气保持，应增设气控锁止或改用带锁气缸。建模过程中，应将缸体、活塞杆、端盖、耳板、密封槽、螺纹段和接口位置分层表达，便于后续出工程图时标注安装尺寸、行程范围、连接规格以及维护拆装空间。整体结构紧凑，轴向尺寸明确，侧向固定方式适合空间受限的夹具与自动化设备集成。
