定柱式悬臂起重吊运包装作业装置

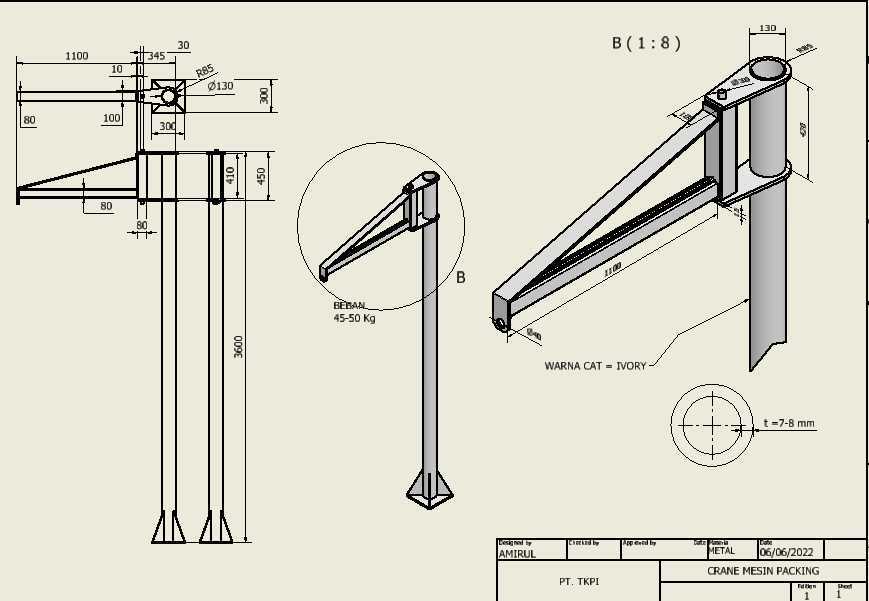

　　这款定柱式悬臂吊运装置，主要面向车间内小范围定点物料转运、包装工位的工件上下料场景，适配45-50kg额定负载的轻载作业需求，常见于机加工车间工序间工件周转、包装线成品码垛辅助、仓储区域零散货品的短距离调运，能覆盖半径1.1米范围内的作业区域，替代人工搬运降低劳动强度，同时避免人工抬运过程中的工件磕碰、人员扭伤风险。从结构设计逻辑来看，整套装置采用单立柱悬臂结构，立柱底部通过地脚螺栓与混凝土地面固定，安装时需保证立柱垂直度偏差不超过1/1000，避免悬臂回转过程中出现卡滞或附加弯矩。立柱总高度3600mm，其中有效起升高度覆盖从地面到悬臂下沿3000mm的区间，适配常规车间层高以及1.2米以下标准包装工作台的作业高度需求。

　　悬臂部分采用变截面三角桁架加强结构，从根部与立柱回转套连接位置的410mm高度，逐步收窄到悬臂端部的结构尺寸，既保证了悬臂整体刚度，控制1.1米伸臂长度下的端部下挠量在允许范围内，又尽可能降低了悬臂自重，减少回转阻力。悬臂根部与立柱连接位置设置了回转支承结构，可实现360度全范围回转，端部预留了葫芦安装挂点，可配套小型环链葫芦或手拉葫芦完成垂直方向的起升动作，挂点位置的轴孔直径为30mm，适配常规轻型葫芦的挂接尺寸，安装时需保证挂点销轴的剪切强度满足额定负载下的安全系数要求。从安装边界来看，立柱底部的安装法兰需要匹配地面预埋的地脚螺栓，安装区域地面需做硬化处理，混凝土厚度不低于200mm，保证基础承载能力满足满载工况下的抗倾覆要求。

　　悬臂水平方向最大外伸尺寸为1100mm，安装时需确认周边1.2米半径范围内无固定设备、管线等障碍物，保证悬臂回转过程无干涉。立柱上设置了两个限位凸台，分别位于距离地面80mm和100mm的位置，用于安装回转行程限位块，可根据实际作业范围限制悬臂回转角度，避免碰撞周边工位设施。悬臂端部设置了起升钢丝绳导向结构，防止起升过程中吊物晃动幅度过大，吊物额定摆动范围控制在半径100mm以内，保证包装工位取放件的定位精度。整套结构的焊缝采用连续角焊缝，焊脚尺寸不小于6mm，所有钢结构件表面做除锈后喷涂象牙色防护漆，适配车间常规的设备涂装规范，同时避免长期使用过程中的锈蚀问题。

　　在实际应用中，该装置可直接布置在包装工作台侧方，操作人员可单手推动悬臂回转，将加工完成的工件从机加工工位吊运到包装台完成装箱、打包作业，也可将包装完成的货品从包装台吊运到周边的物料周转车上，作业半径覆盖工位周边所有操作点位，无需额外铺设轨道，安装灵活，适合多品种小批量生产车间的零散吊运需求。设计过程中针对悬臂受力做了针对性优化，三角加强筋的布置完全贴合弯矩分布曲线，从根部最大弯矩位置逐步向端部递减筋板高度，在保证结构强度的前提下尽可能减少材料用量，立柱采用圆形截面管材，截面惯性矩各向一致，可承受任意方向的悬臂载荷，避免了矩形截面立柱在侧向受力时刚度不足的问题。回转套与立柱之间采用滑动轴承配合，配合间隙控制在0.1-0.2mm之间，既保证回转灵活无卡滞，又避免间隙过大导致悬臂晃动。
