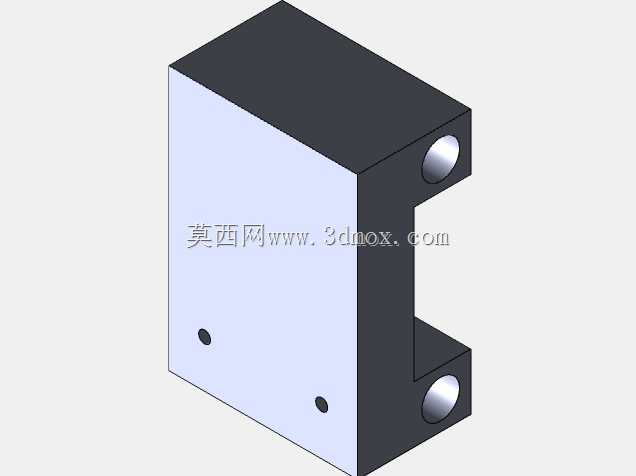

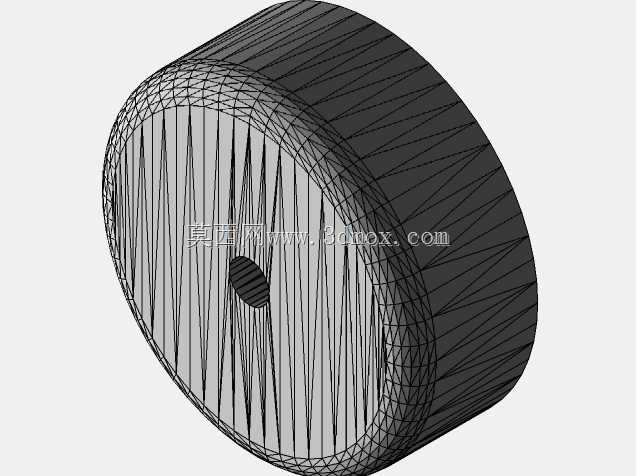

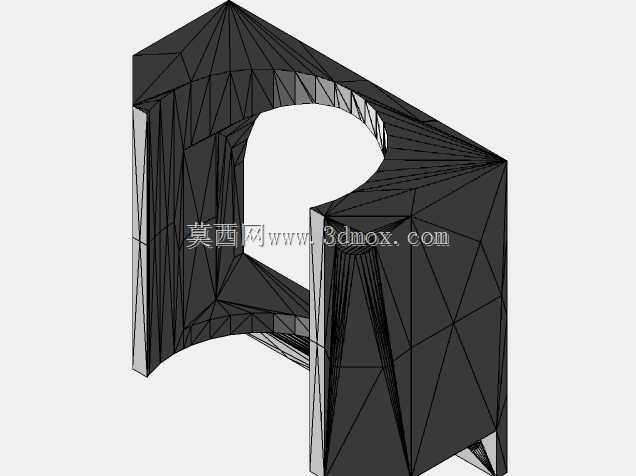

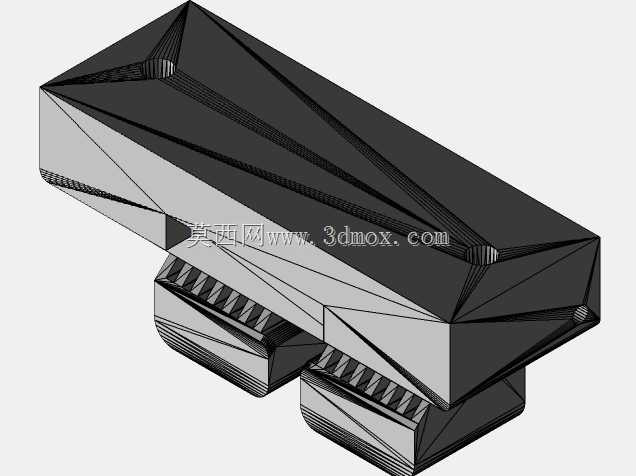

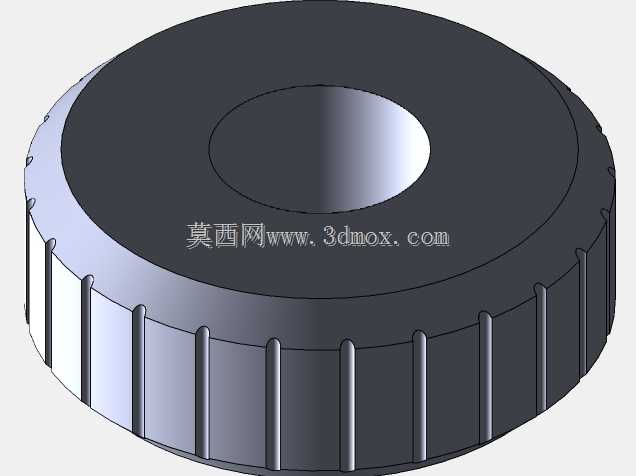

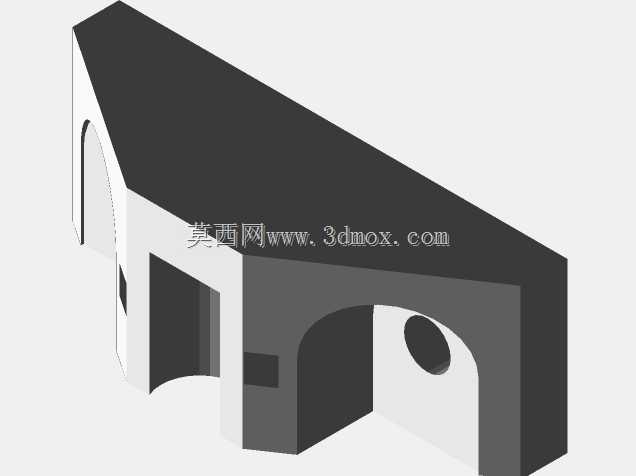

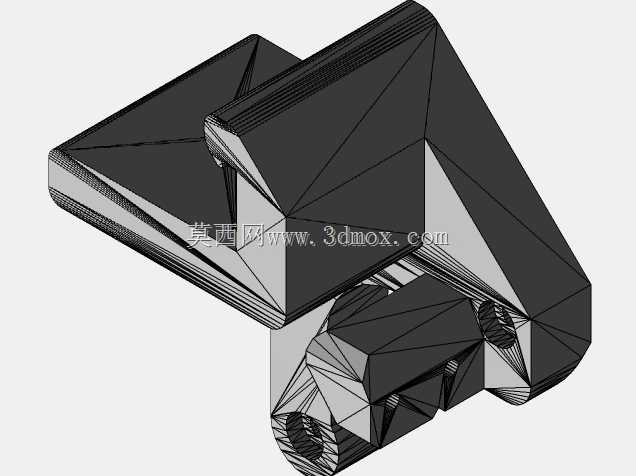

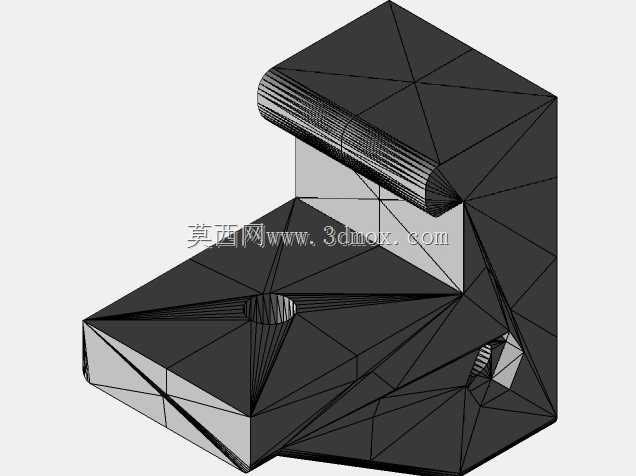

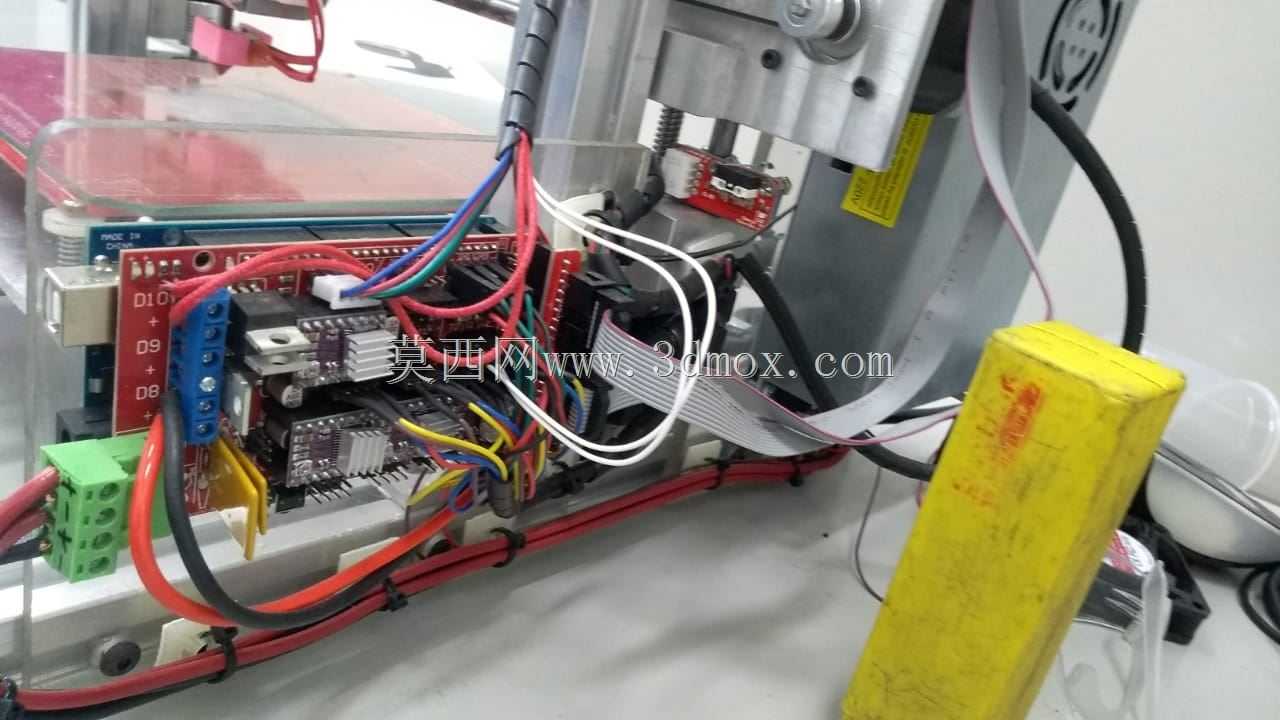

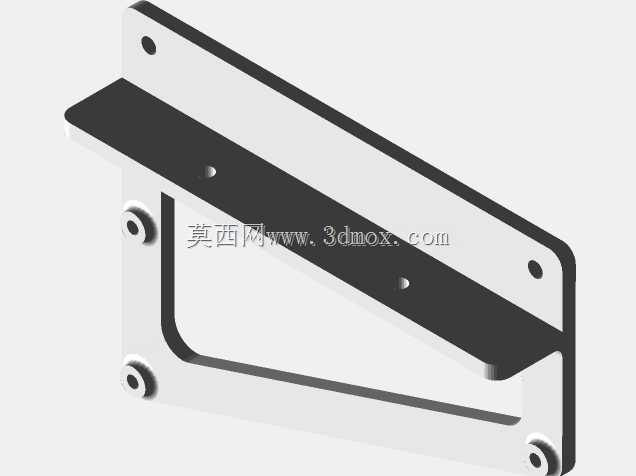

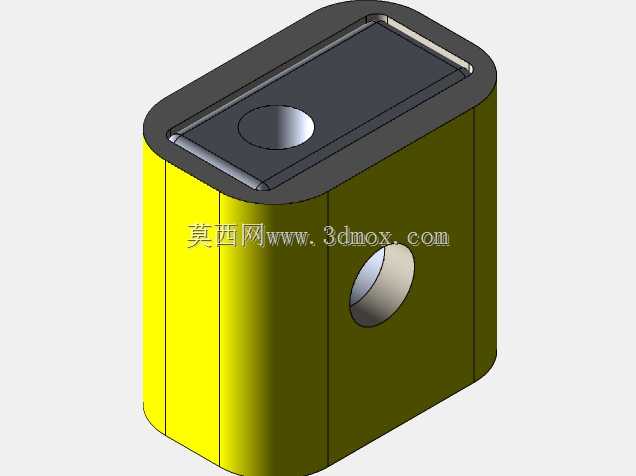

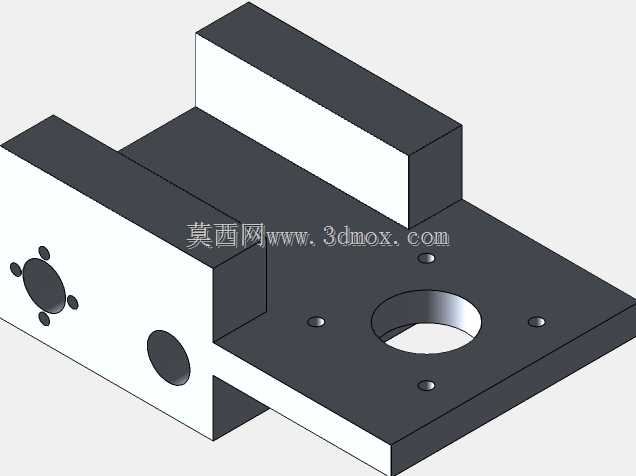

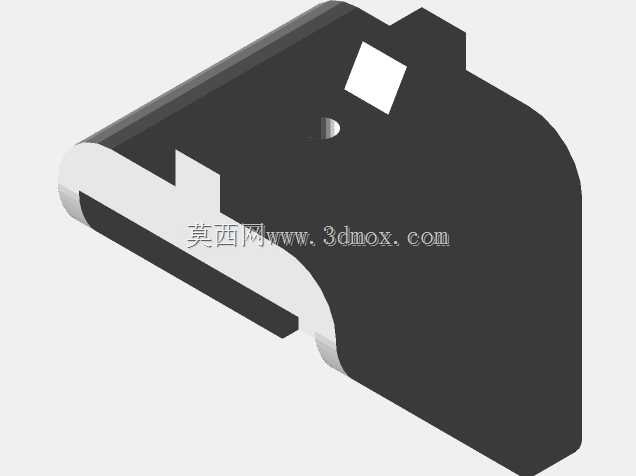

3D打印机框架用工业铝挤压型材

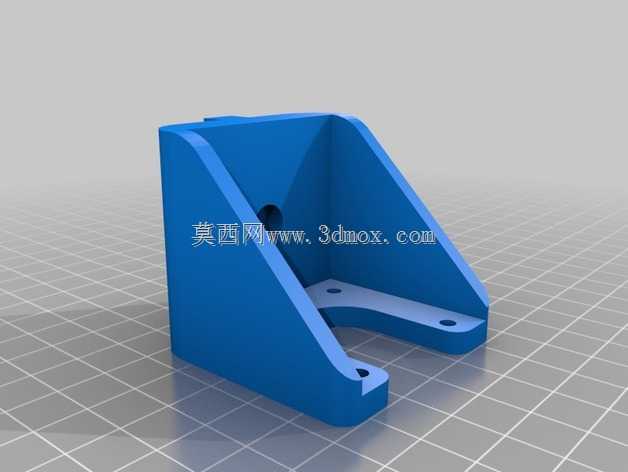

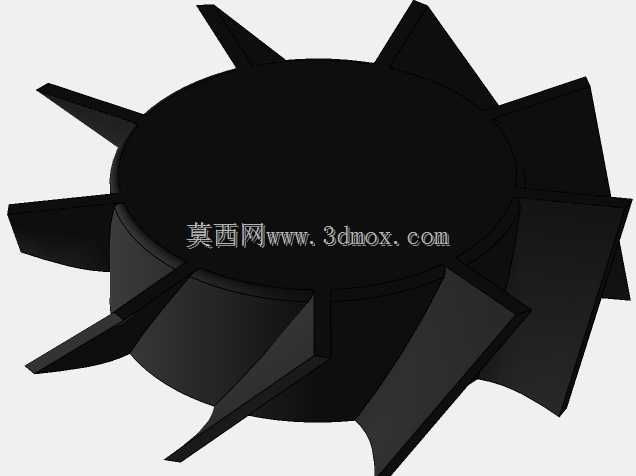

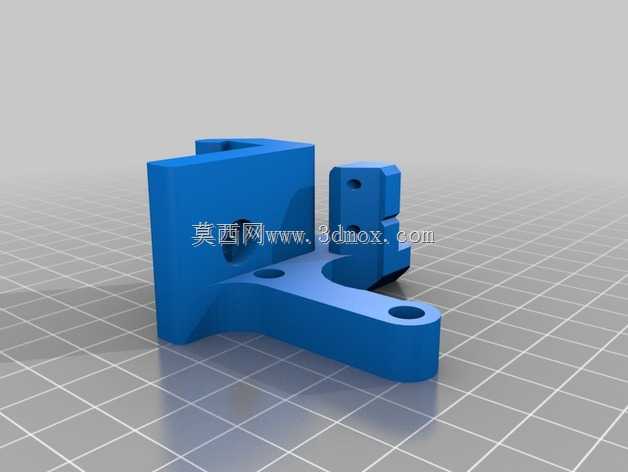

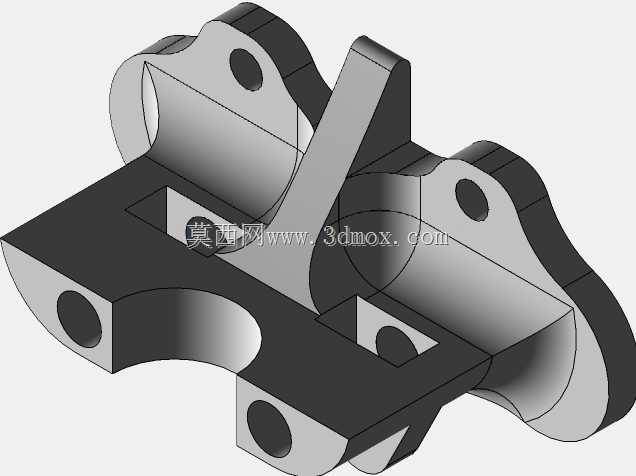

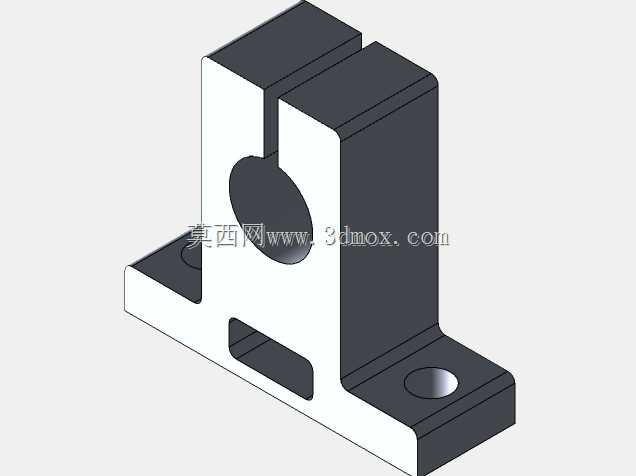

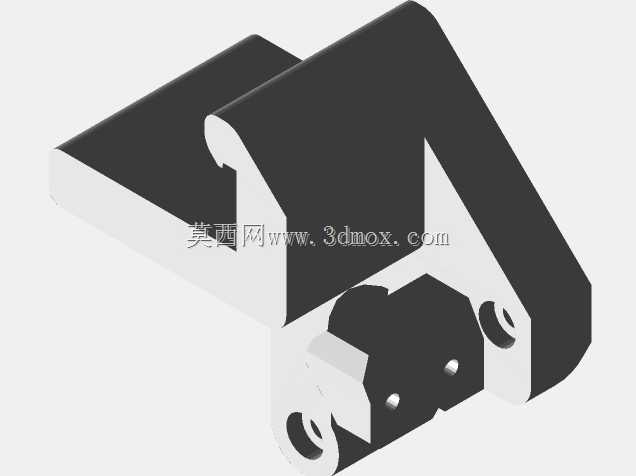

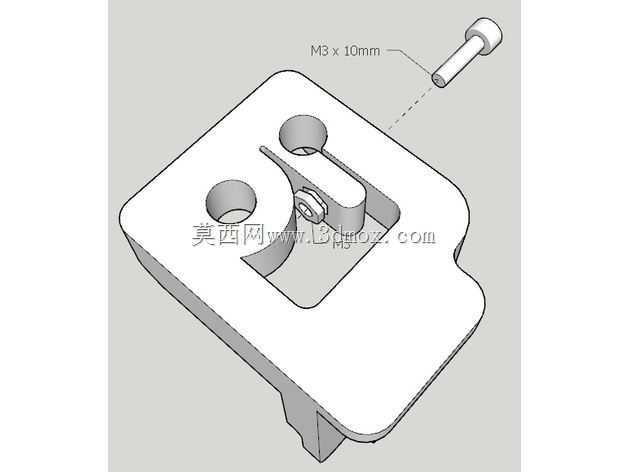

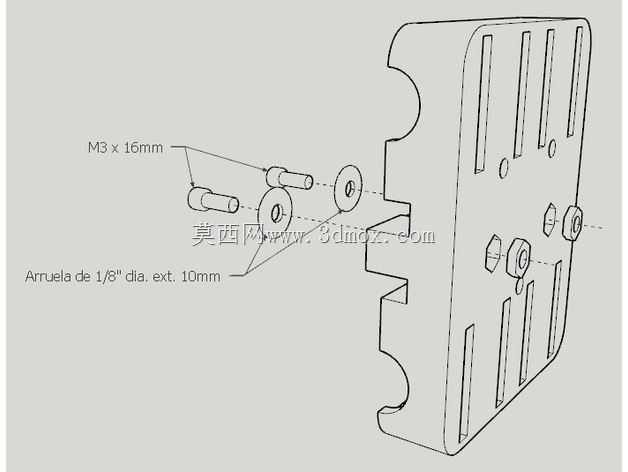

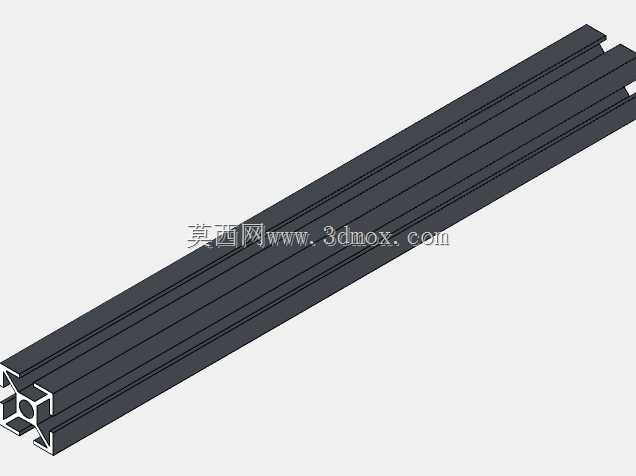

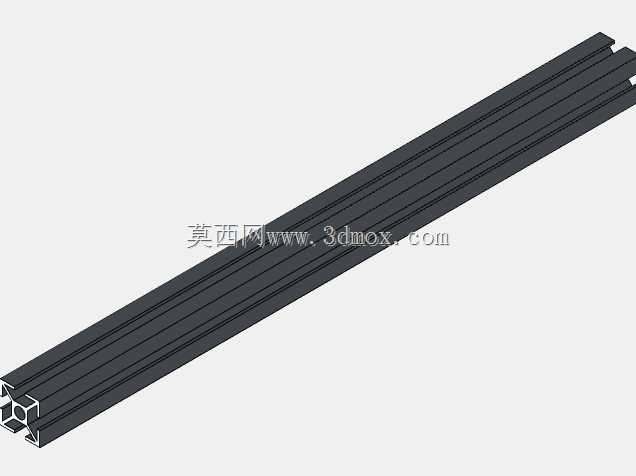

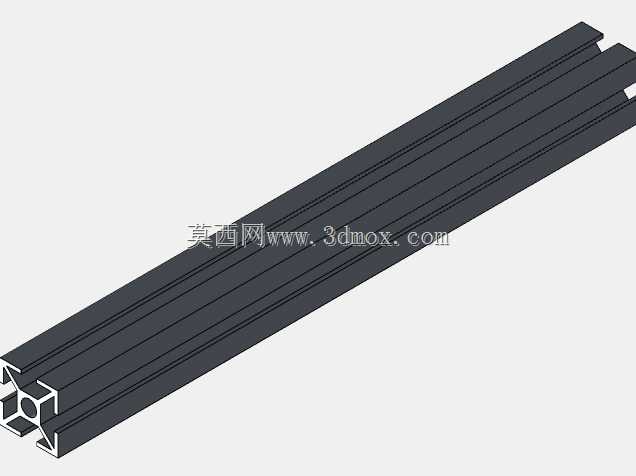

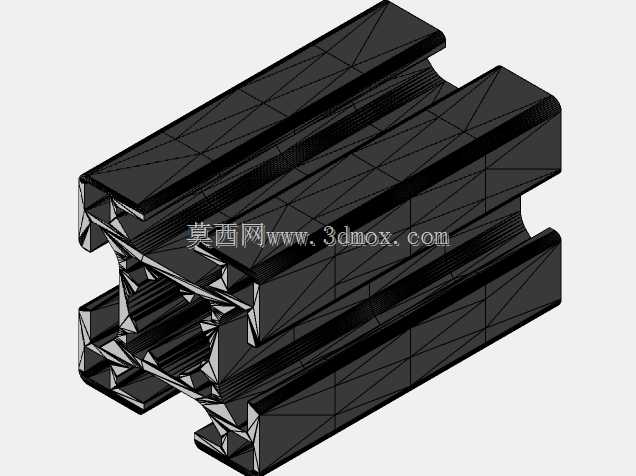

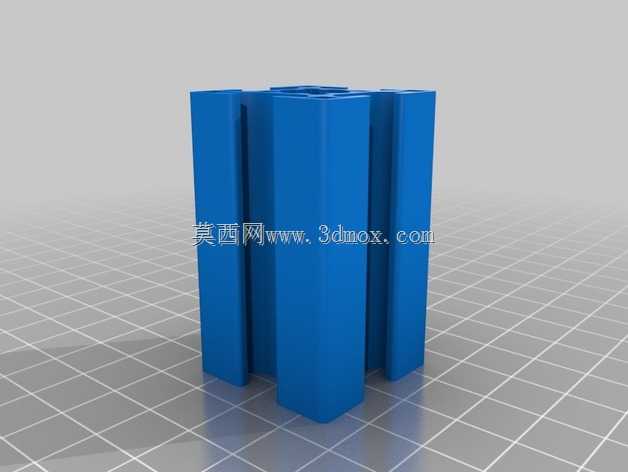

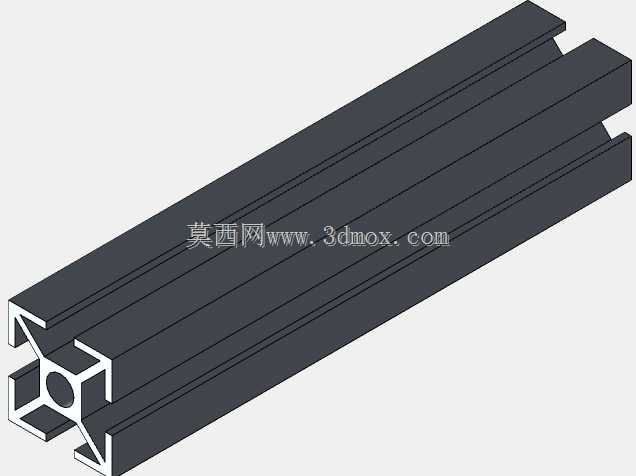

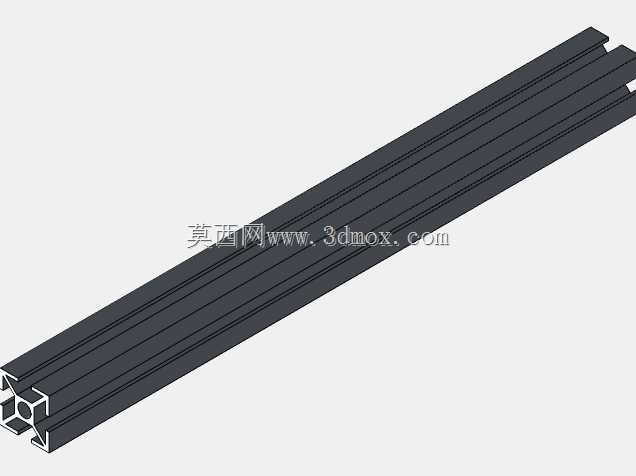

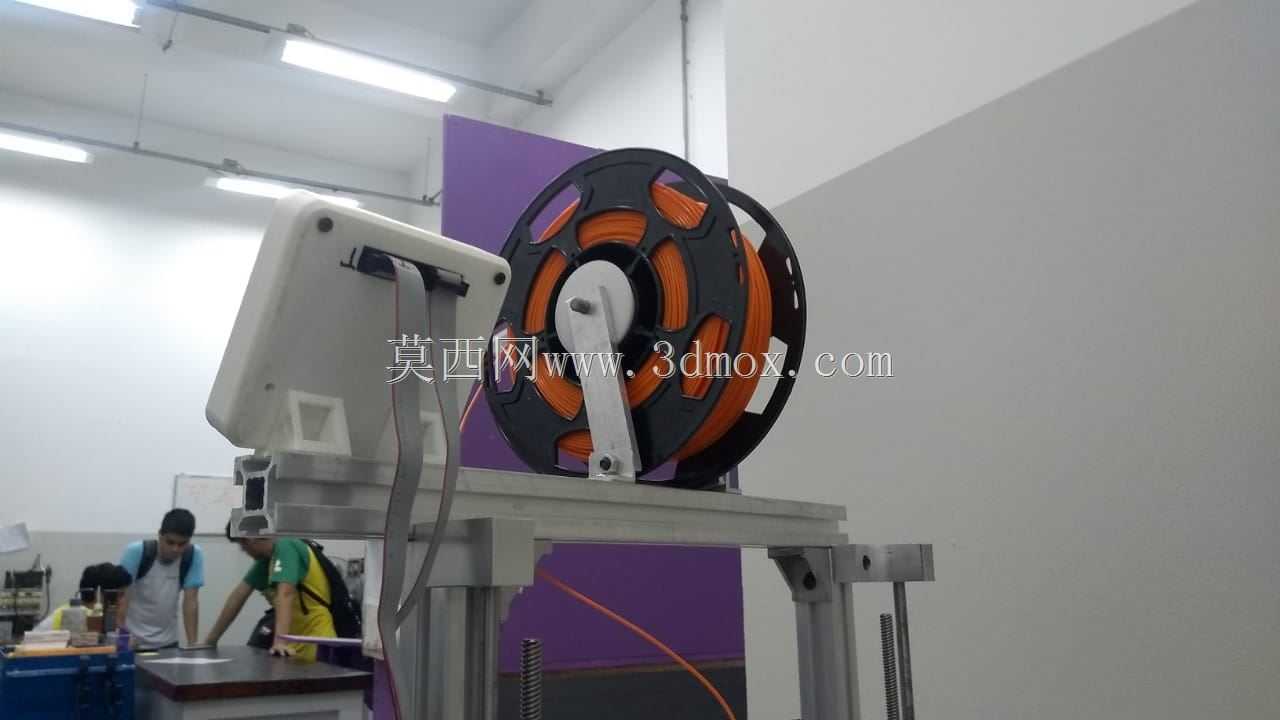

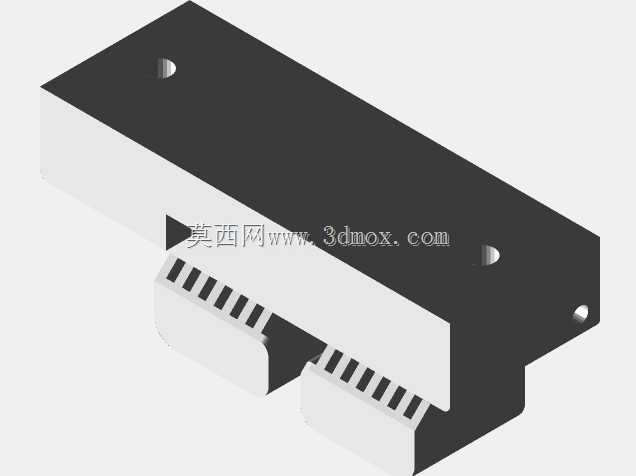

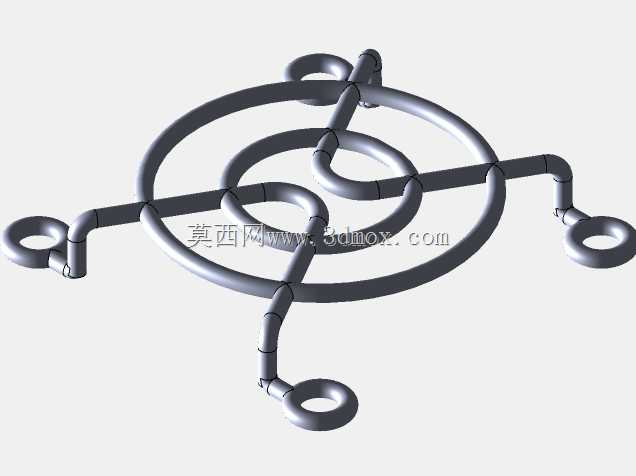

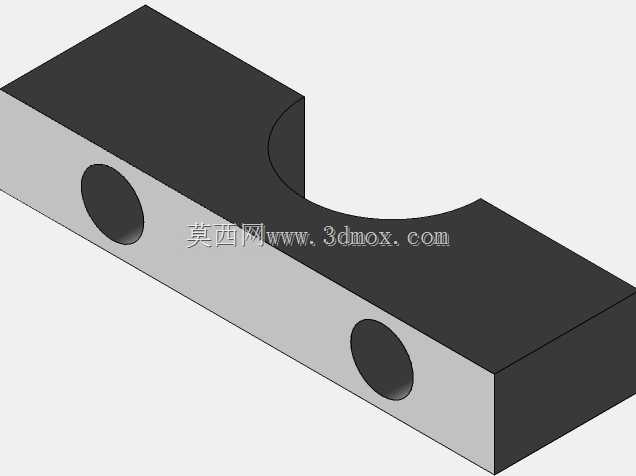

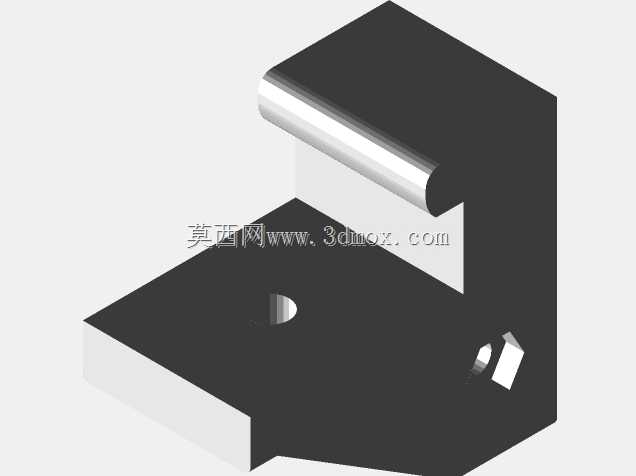

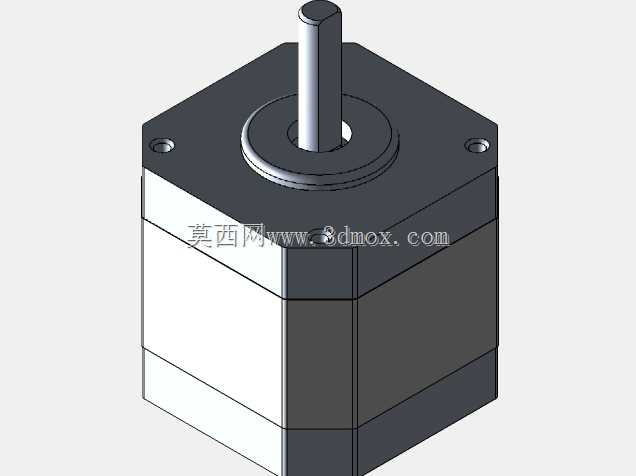

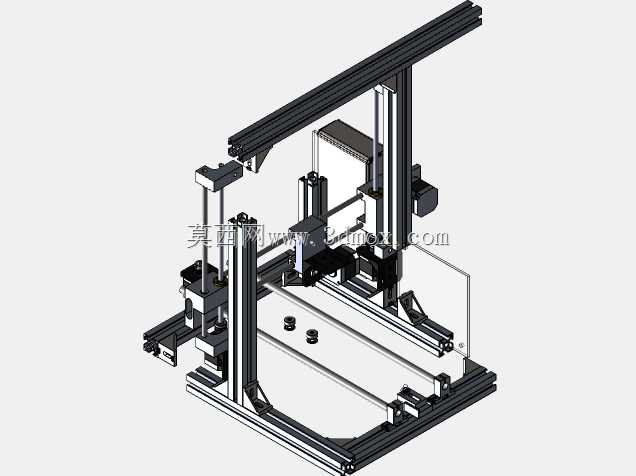

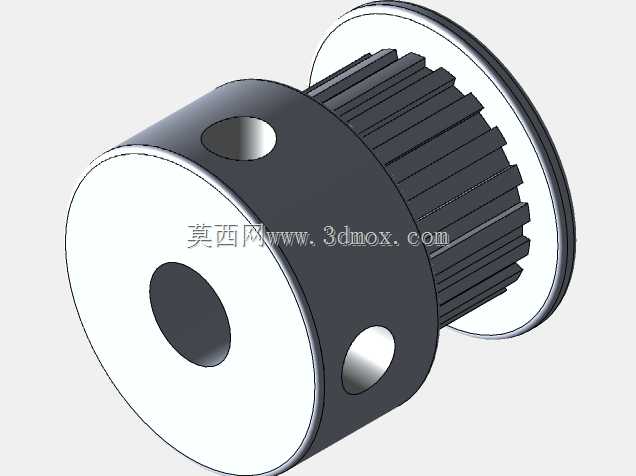

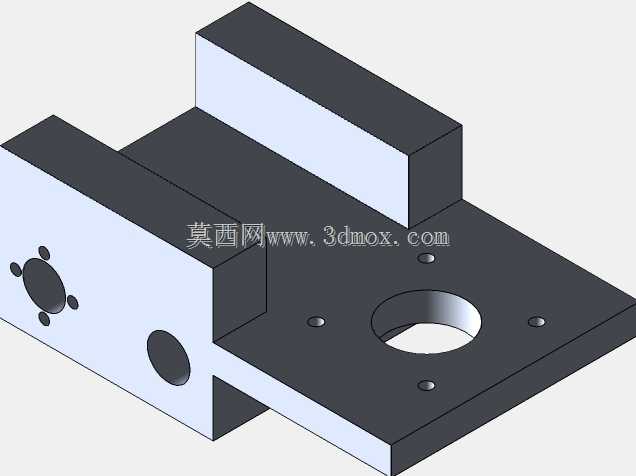

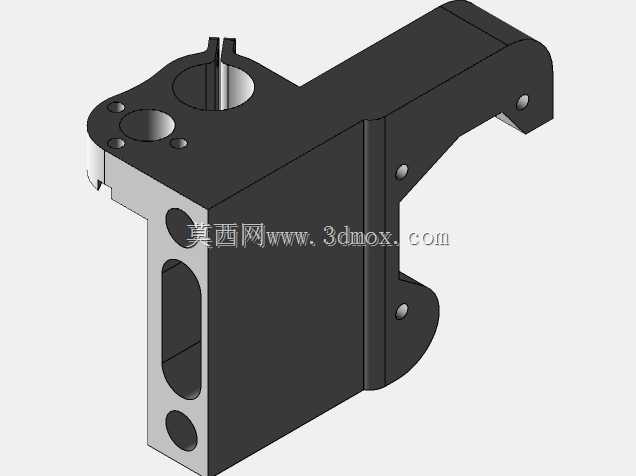

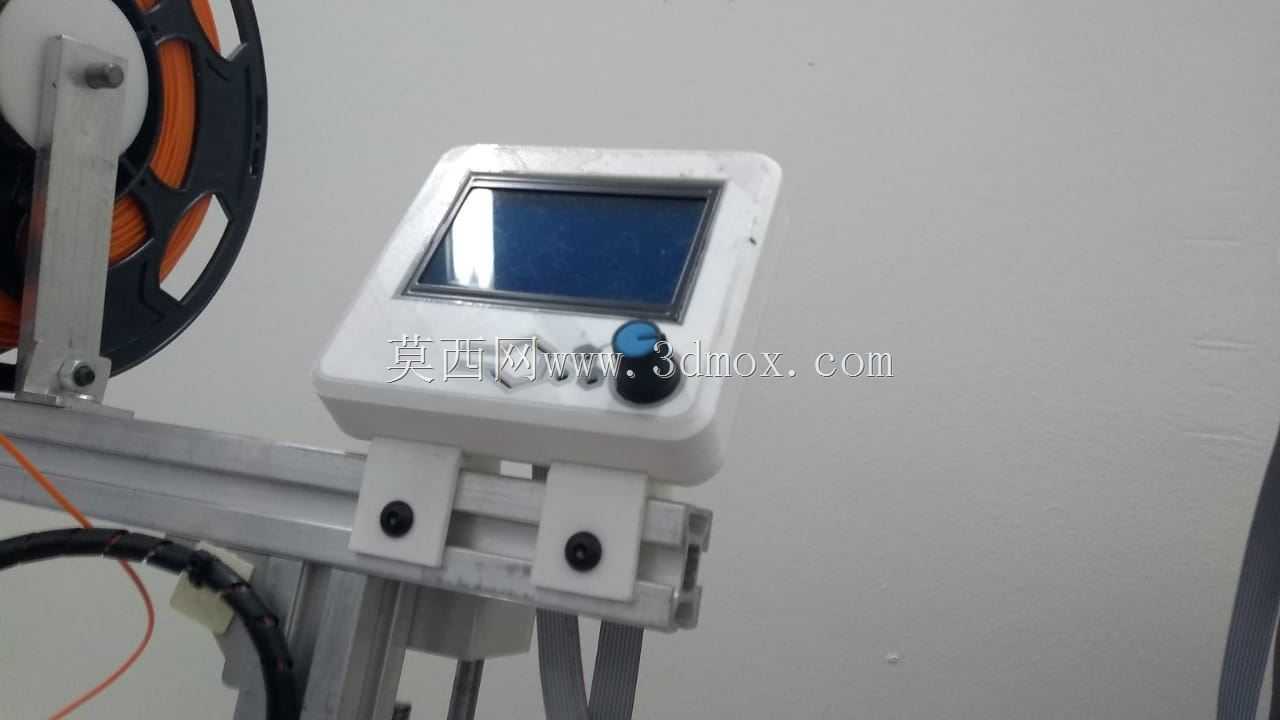

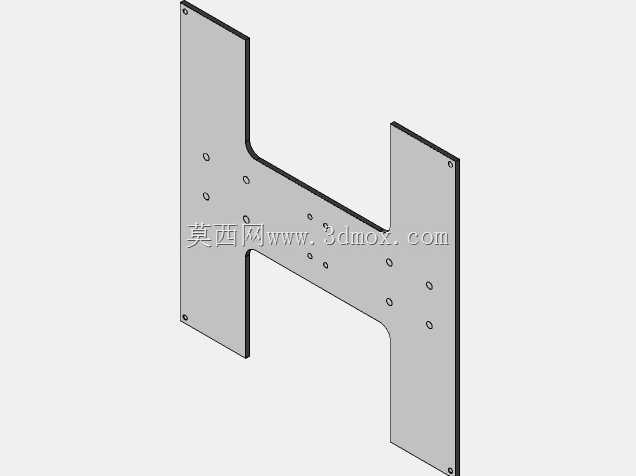

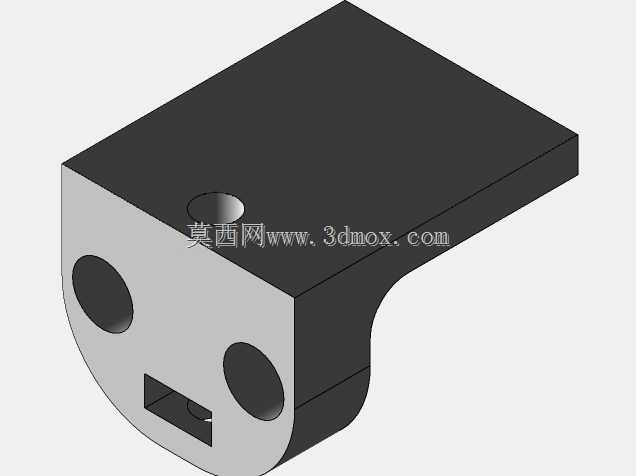

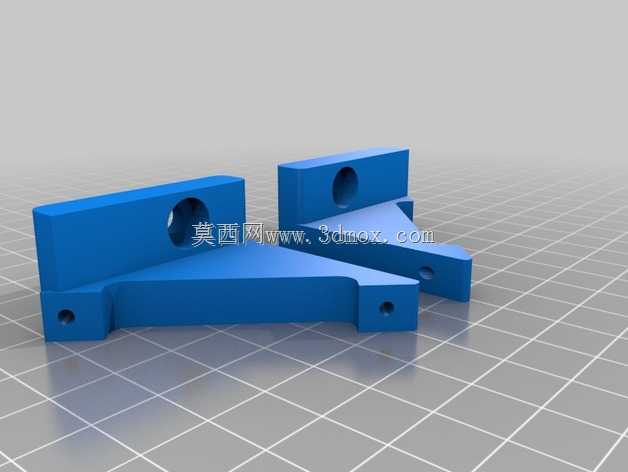

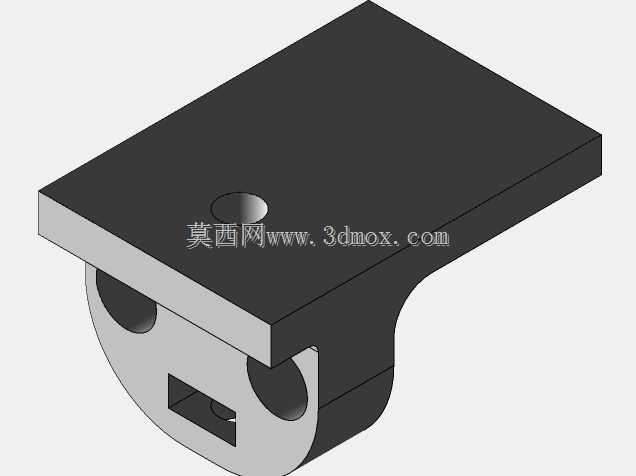

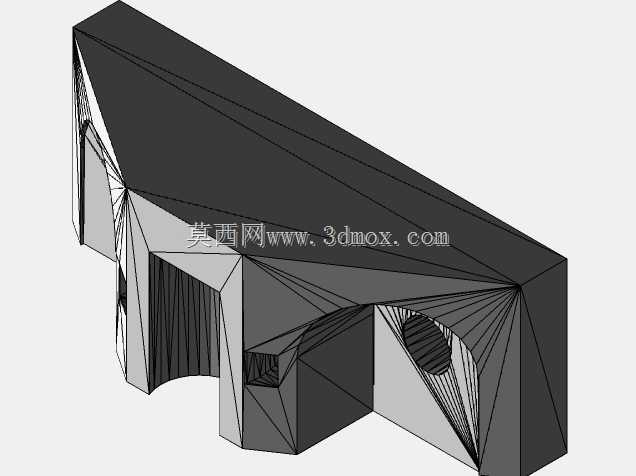

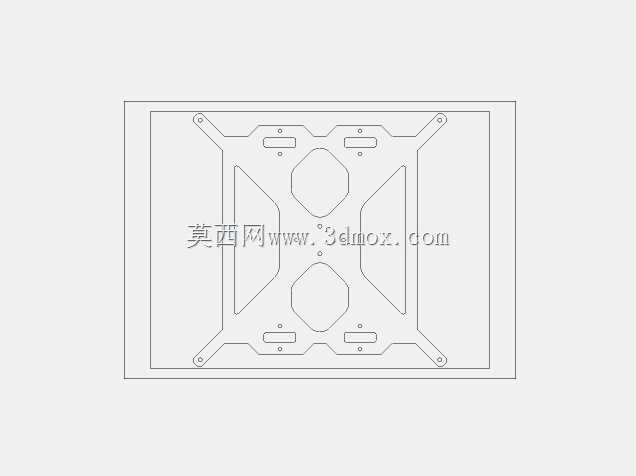

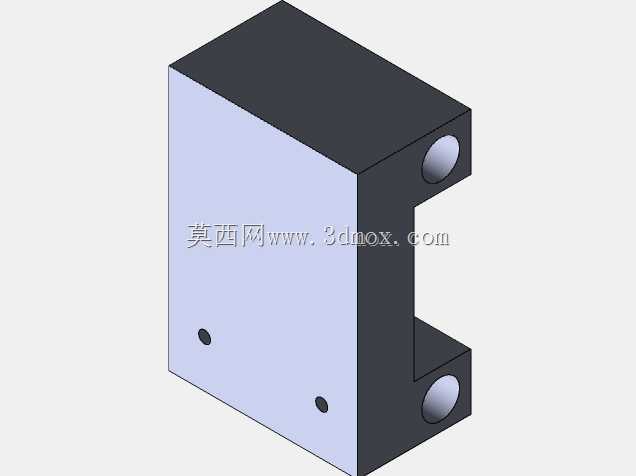

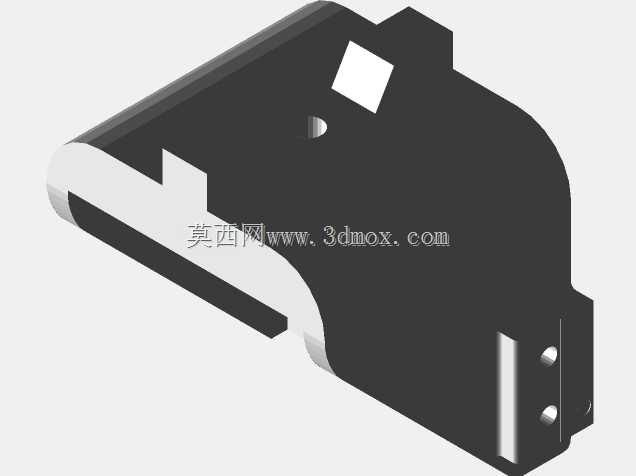

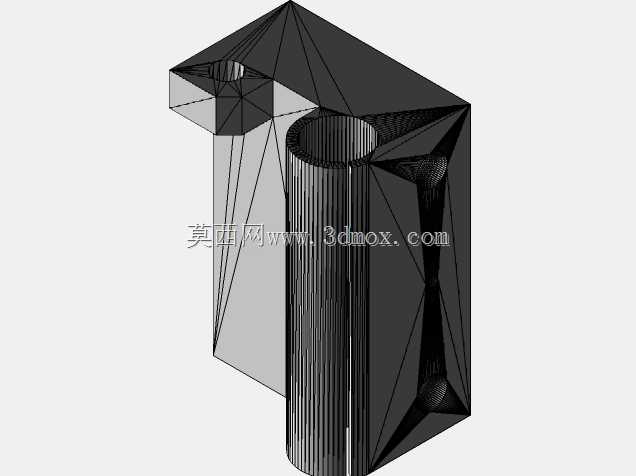

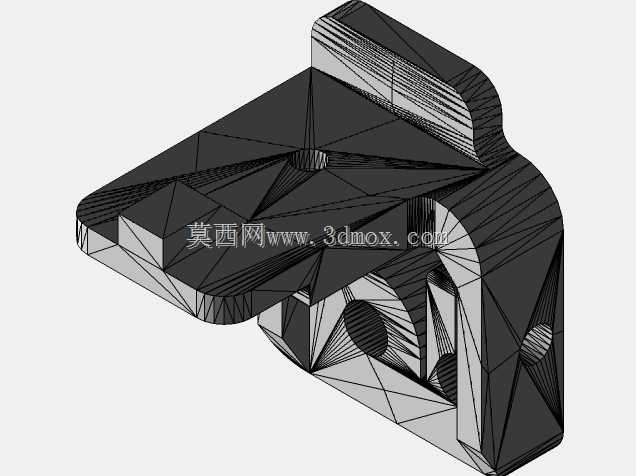

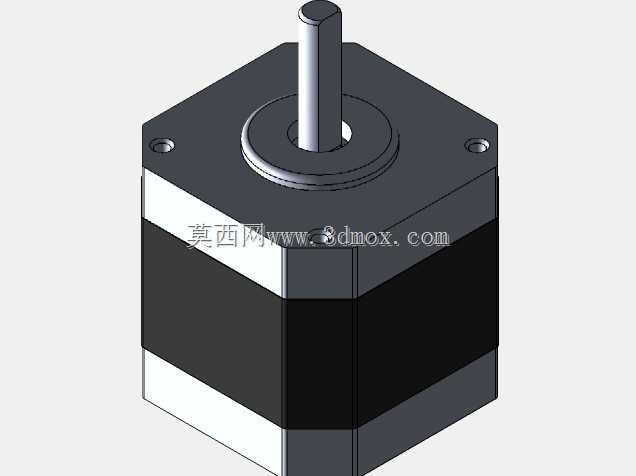

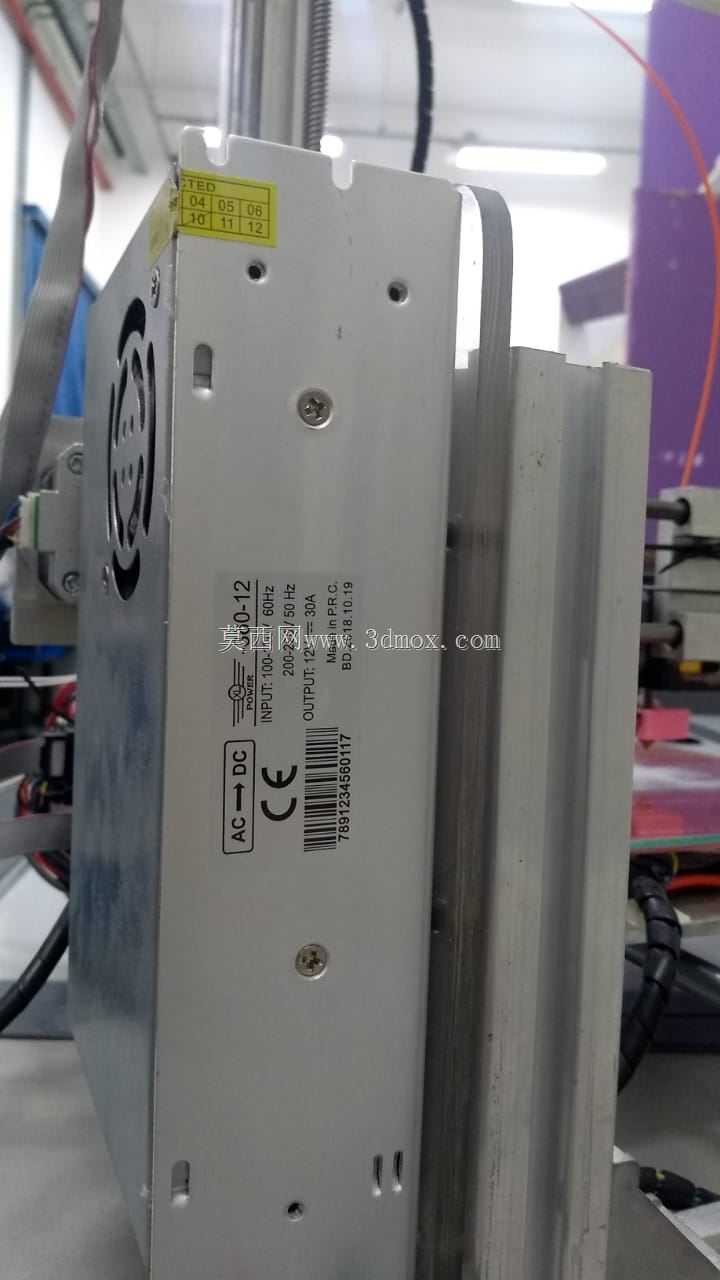

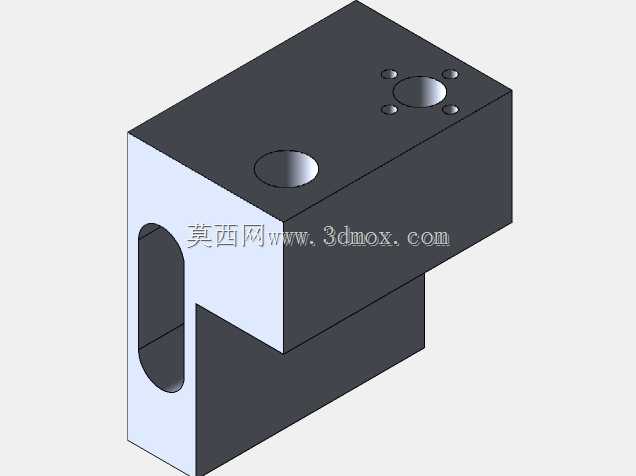

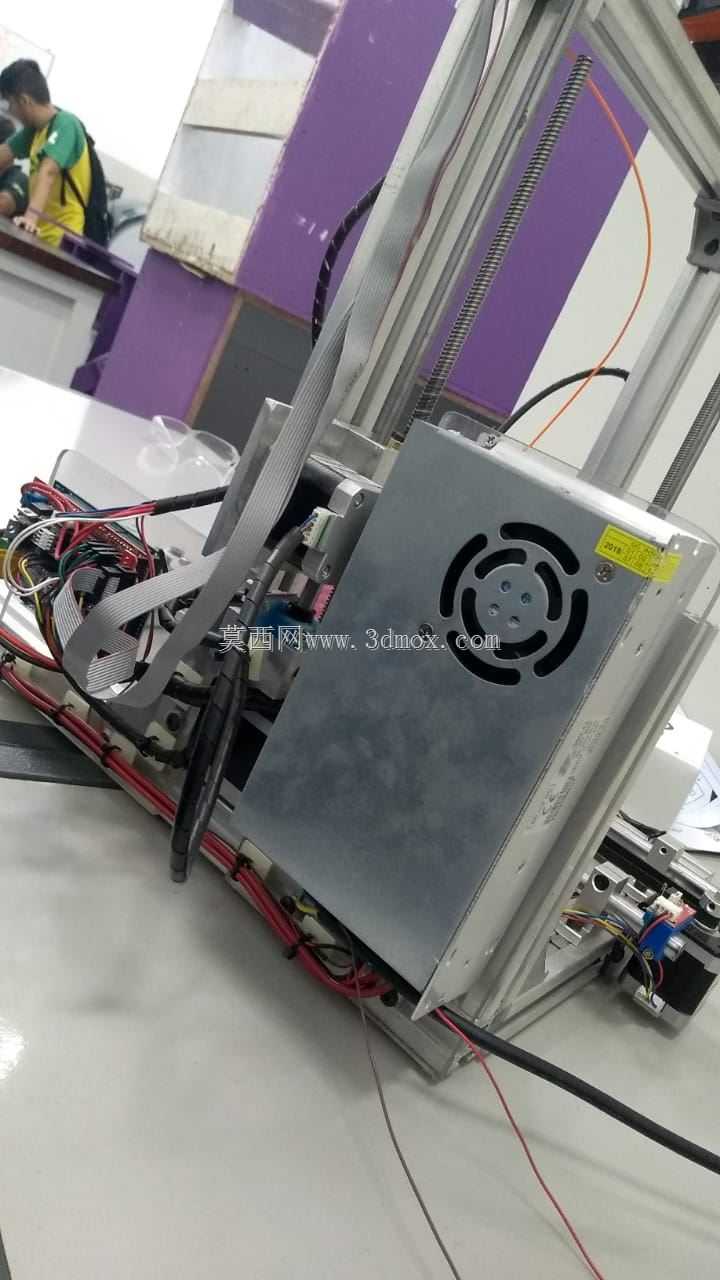

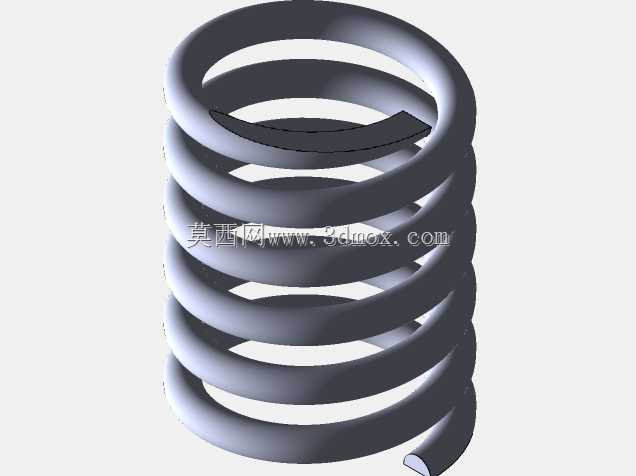

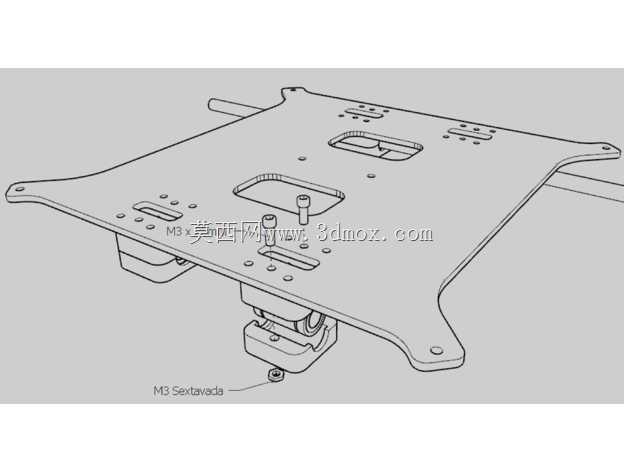

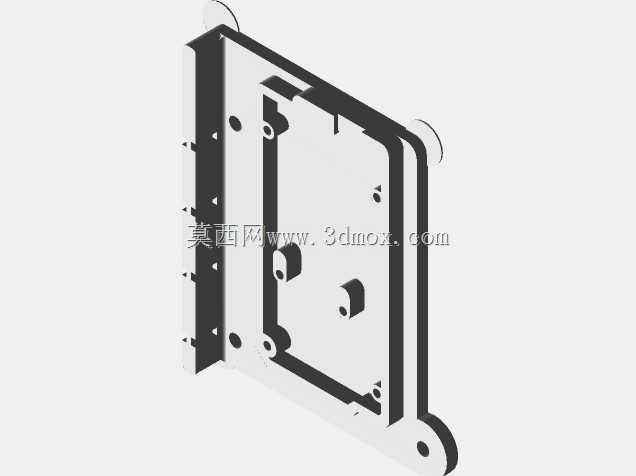

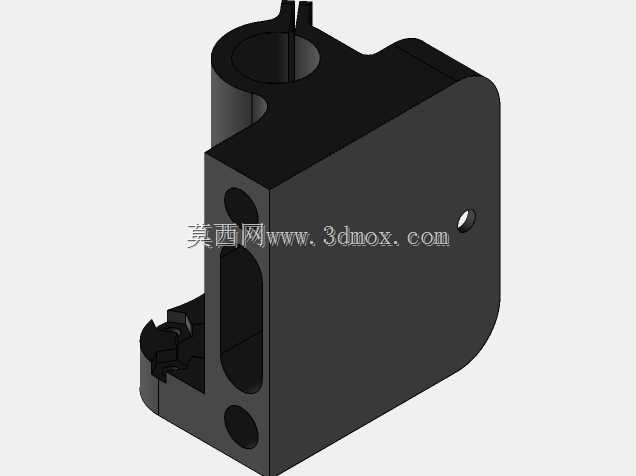

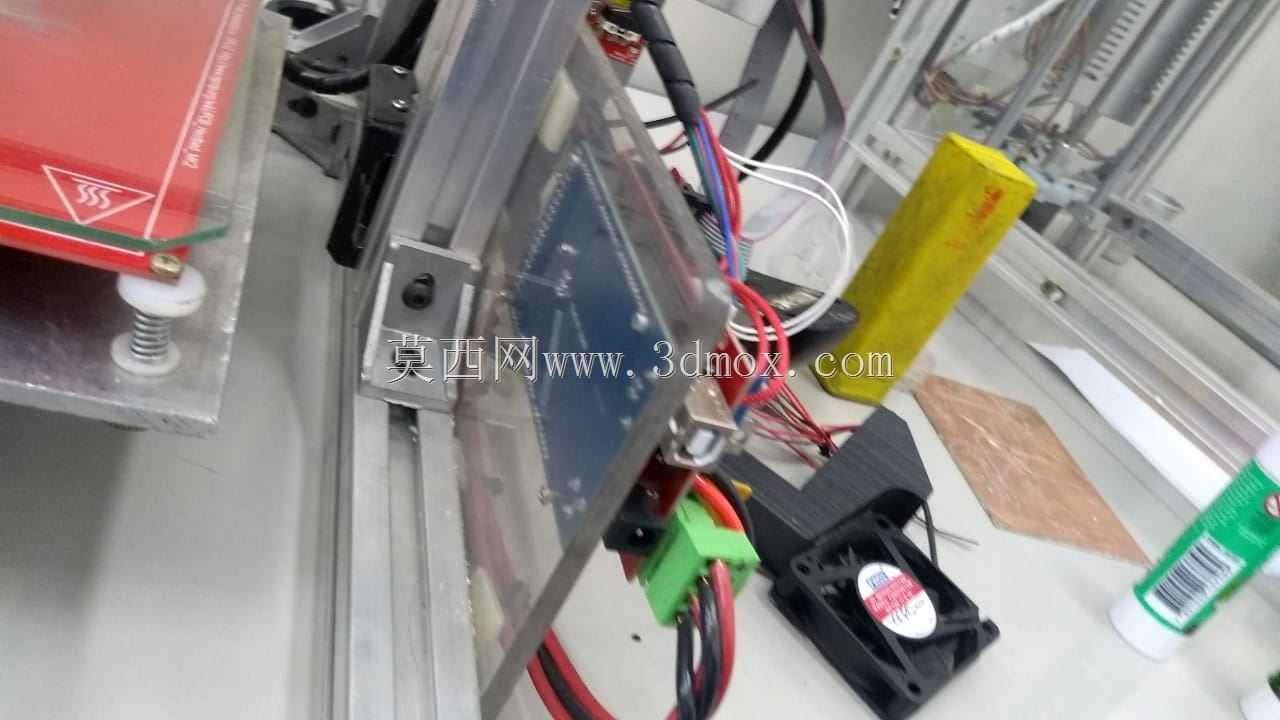

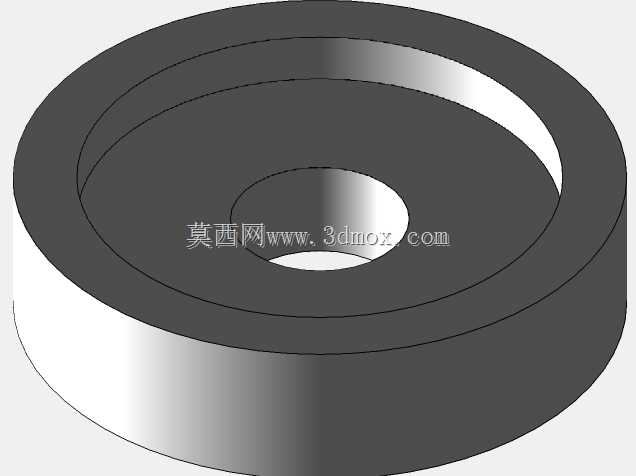

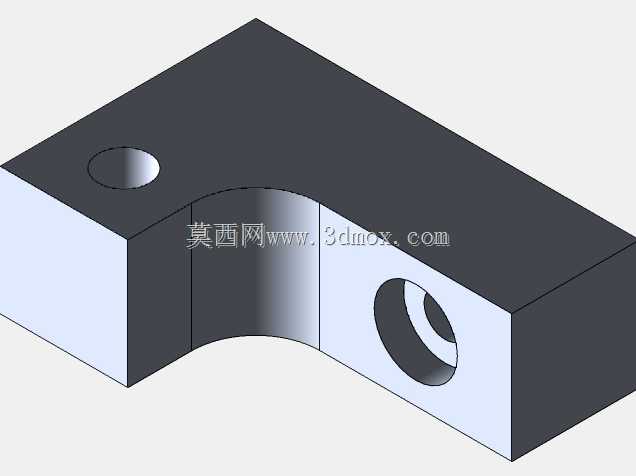

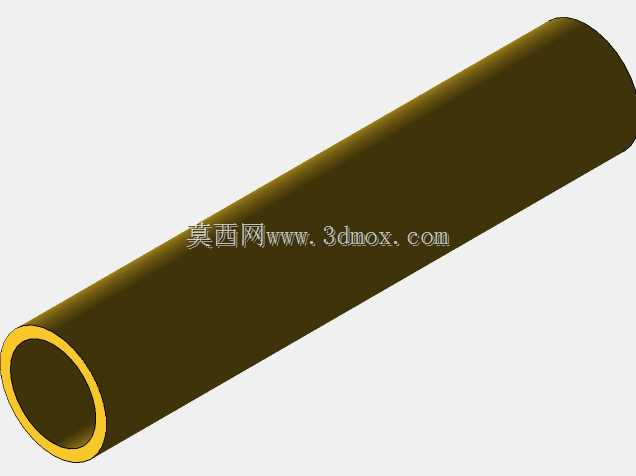

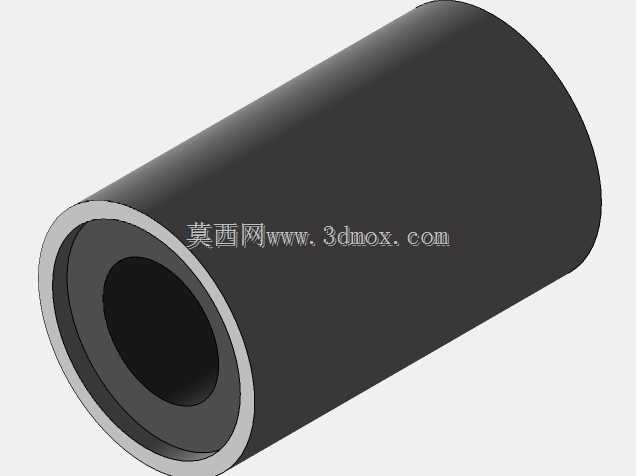

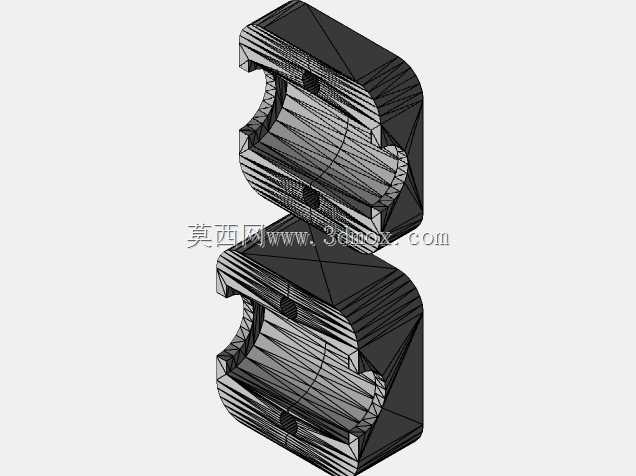

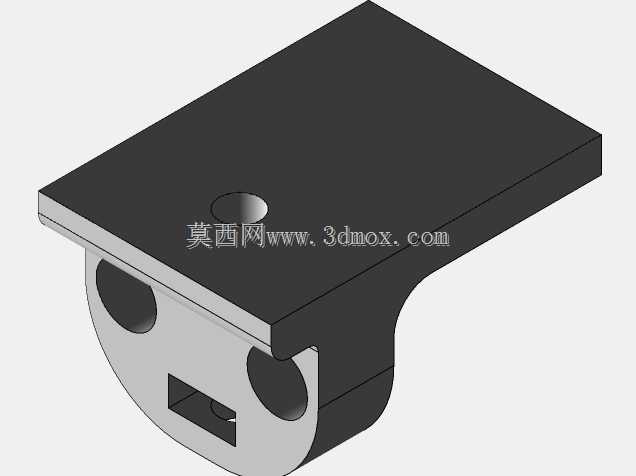

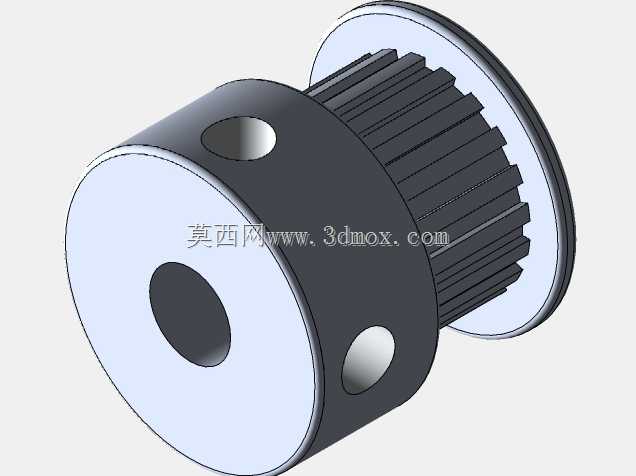

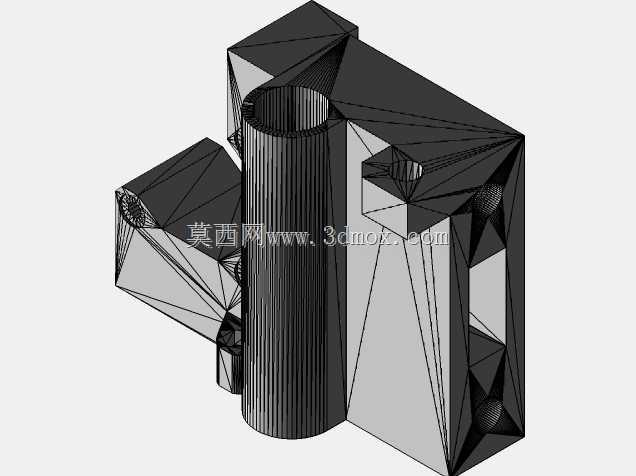

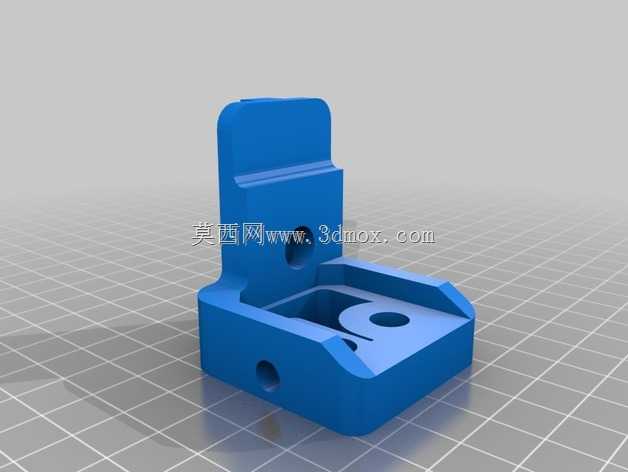

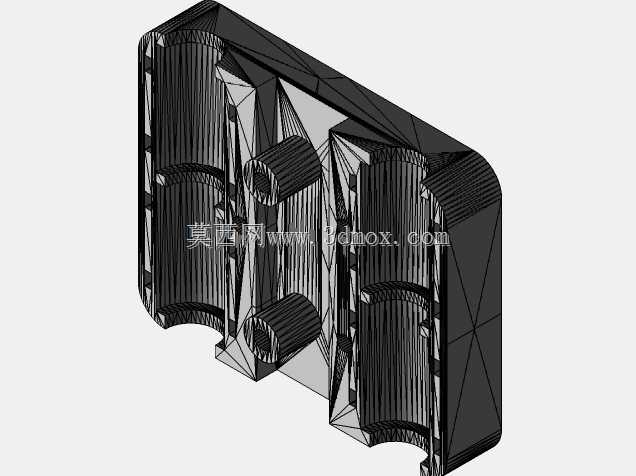

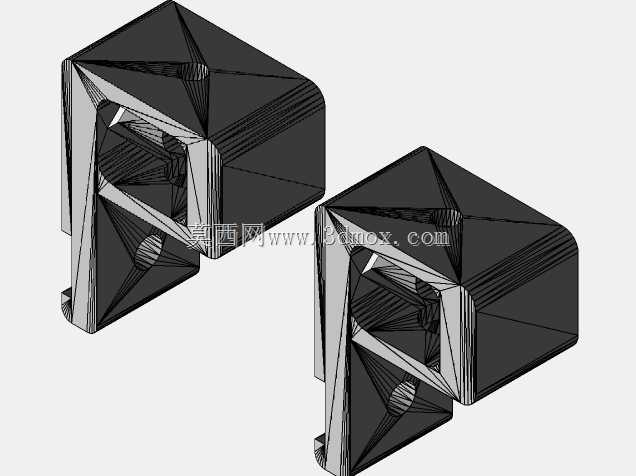

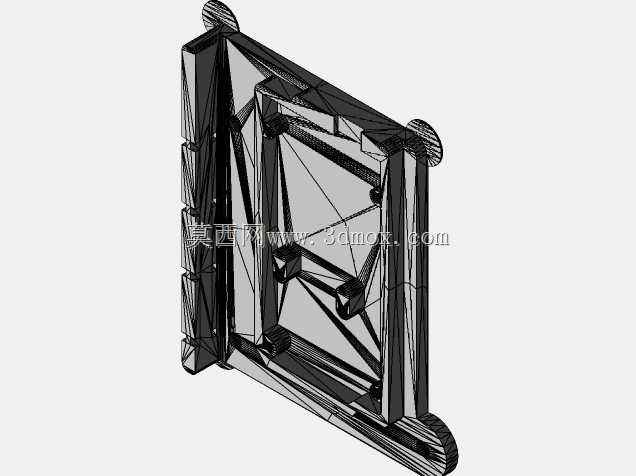

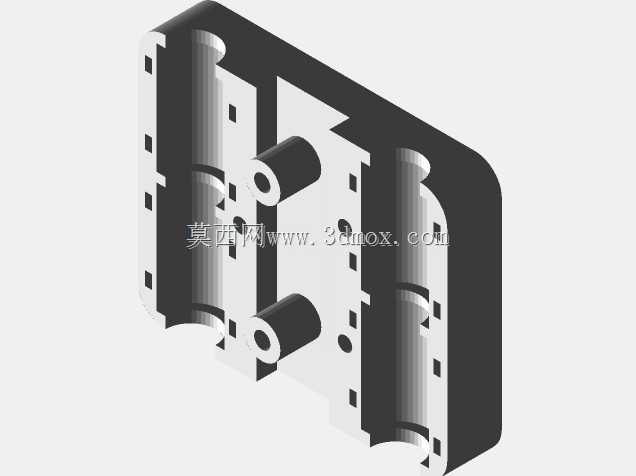

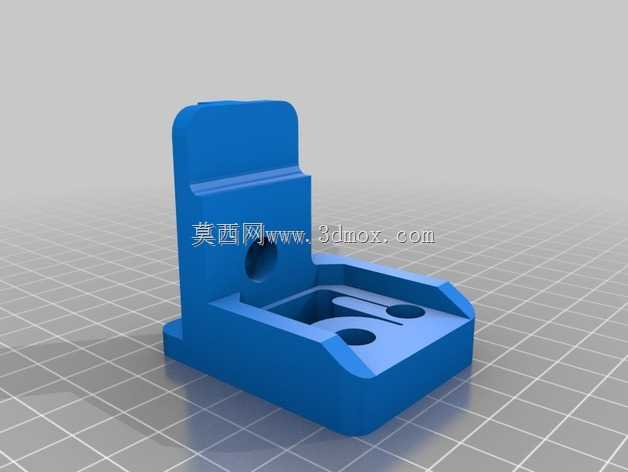

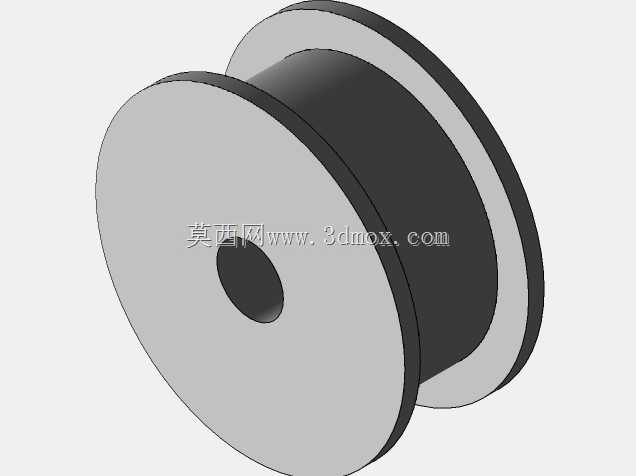

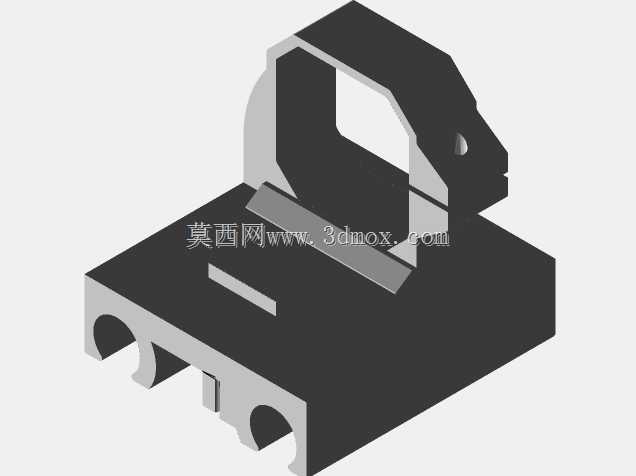

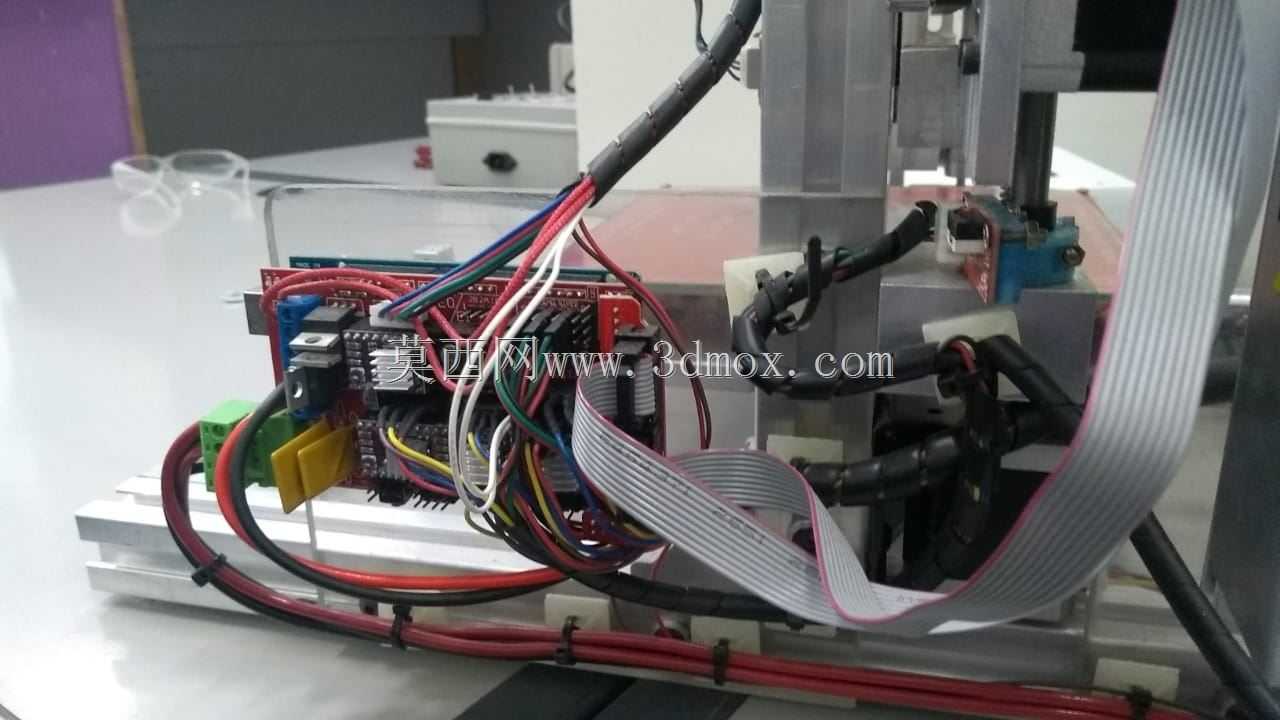

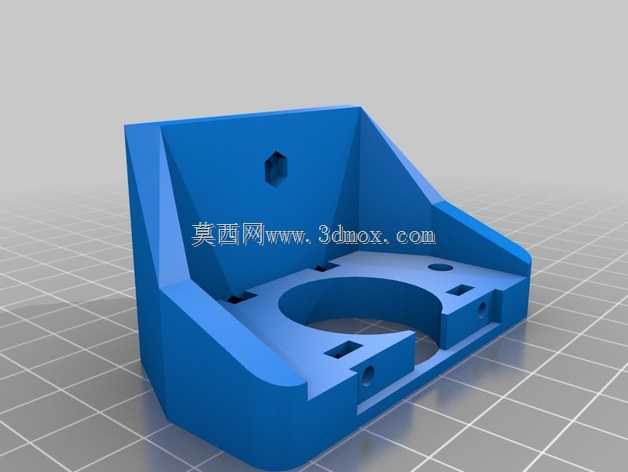

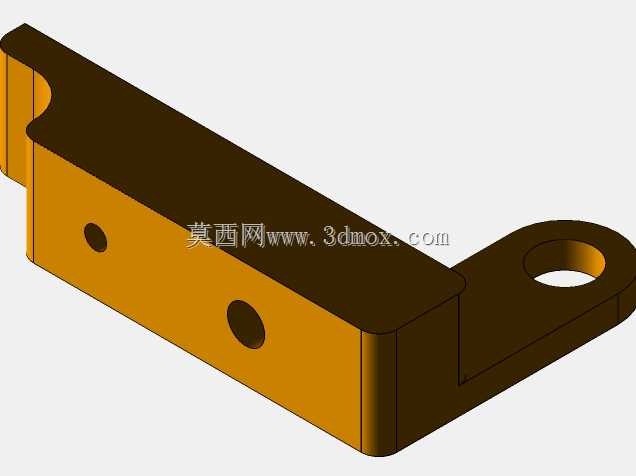

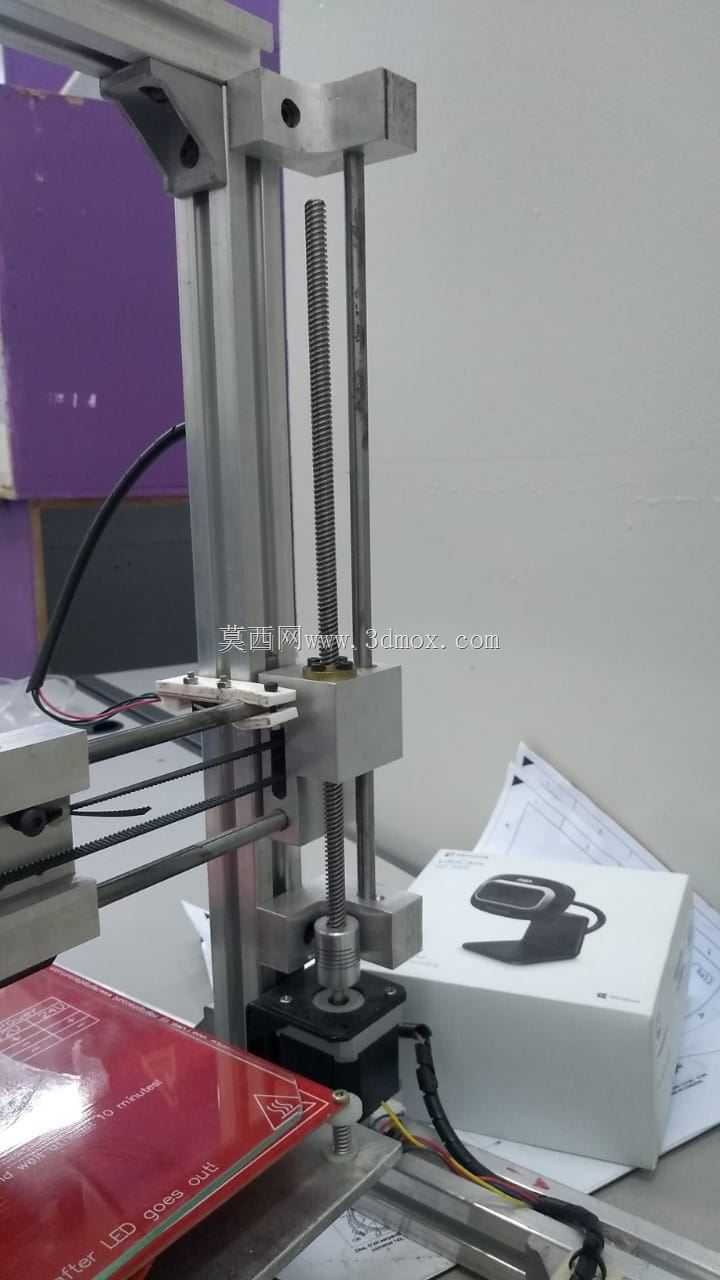

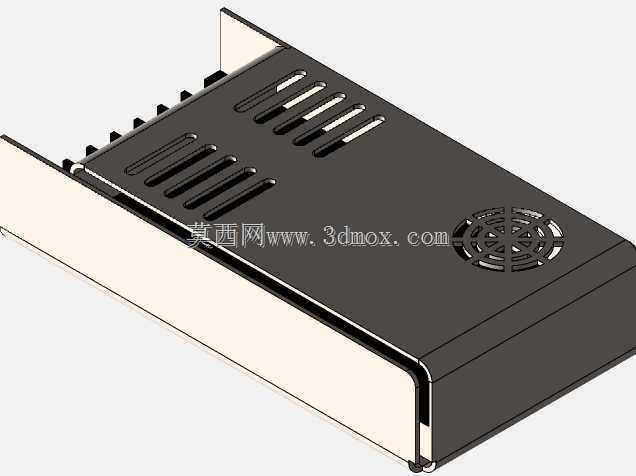

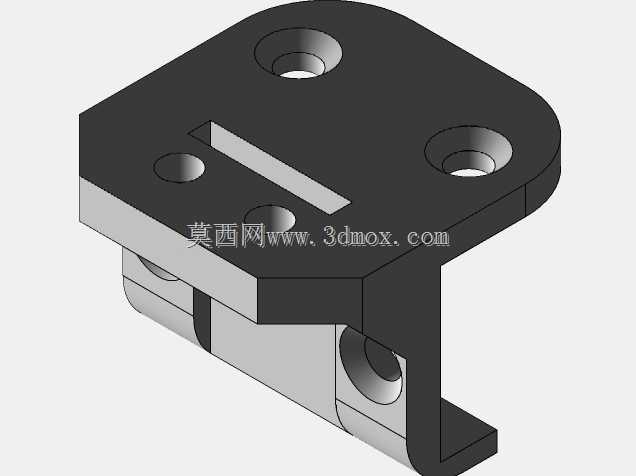

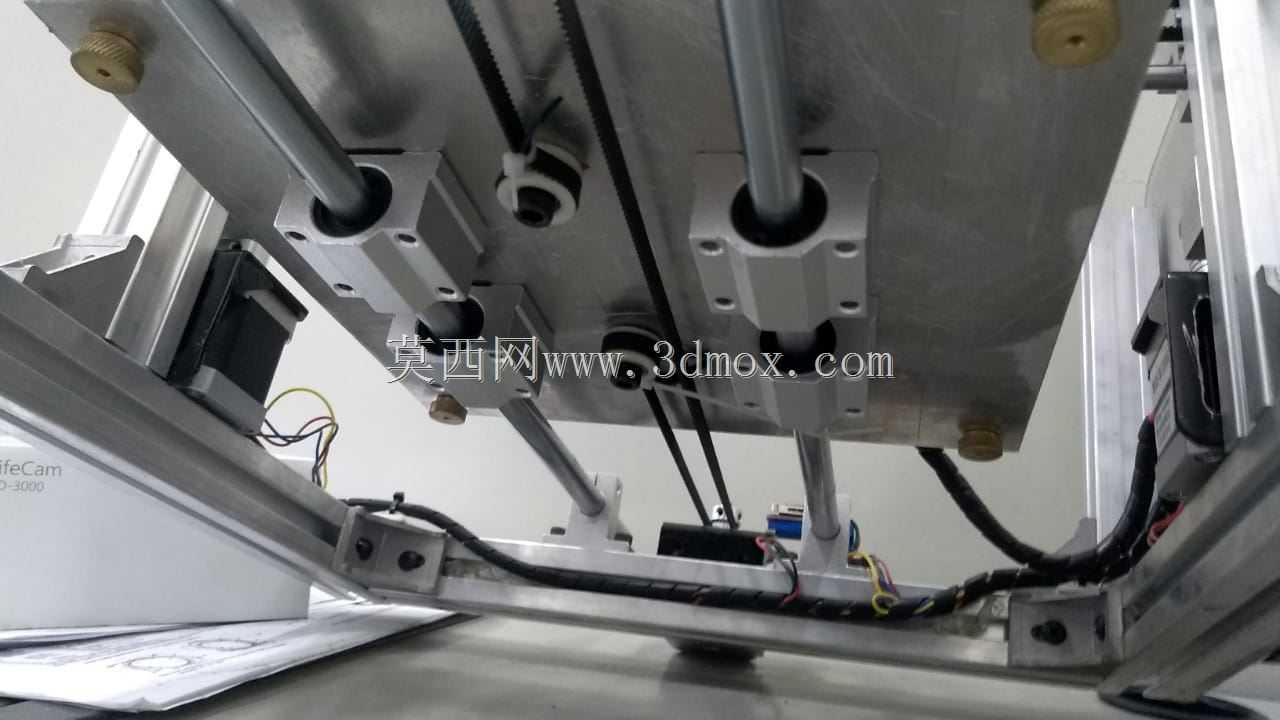

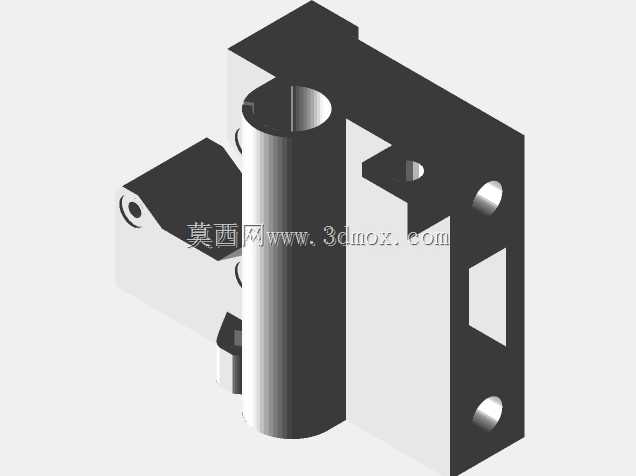

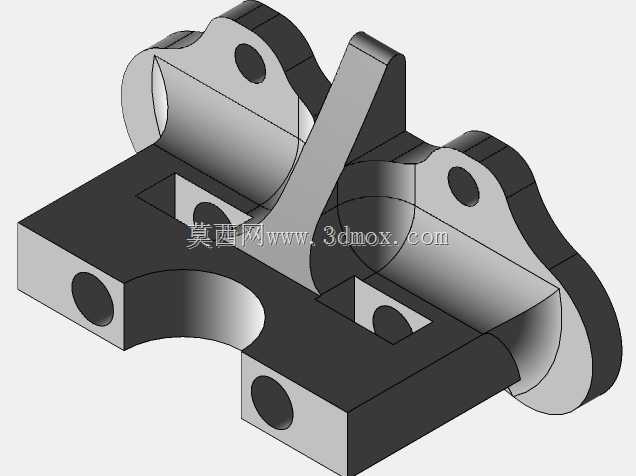

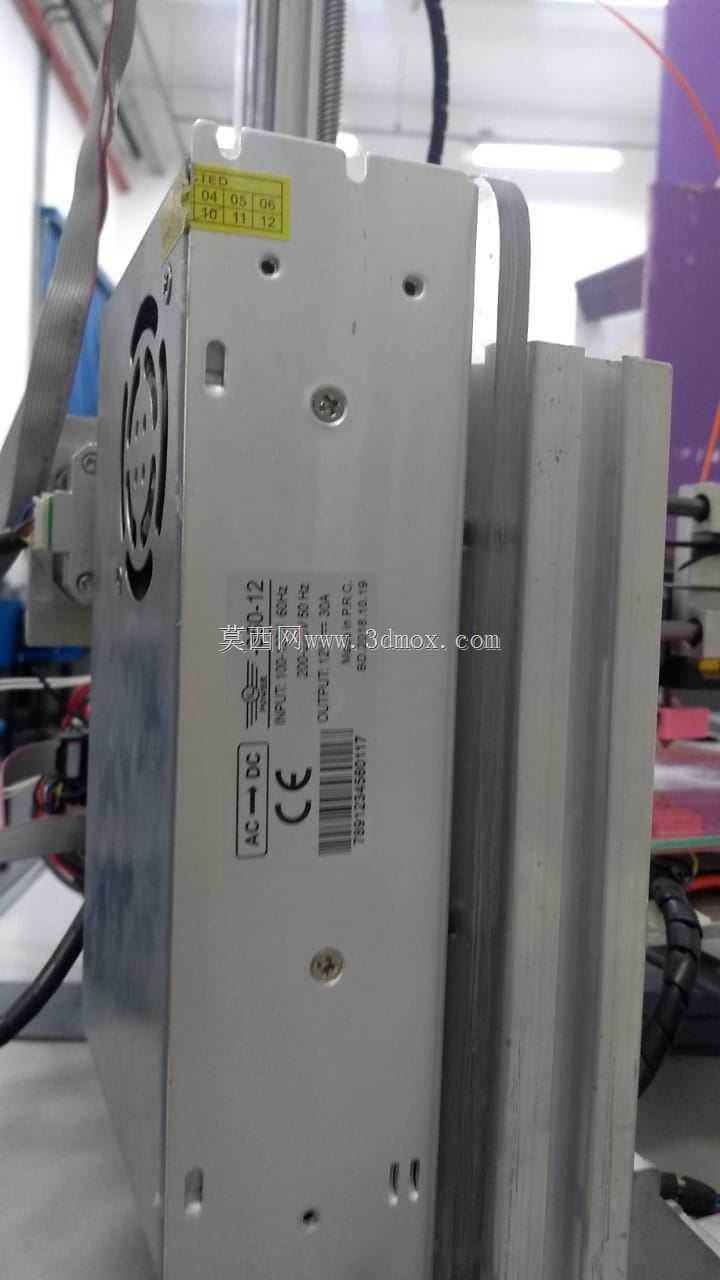

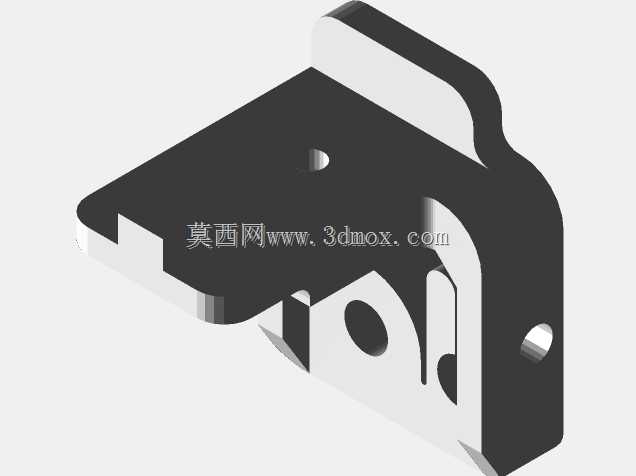

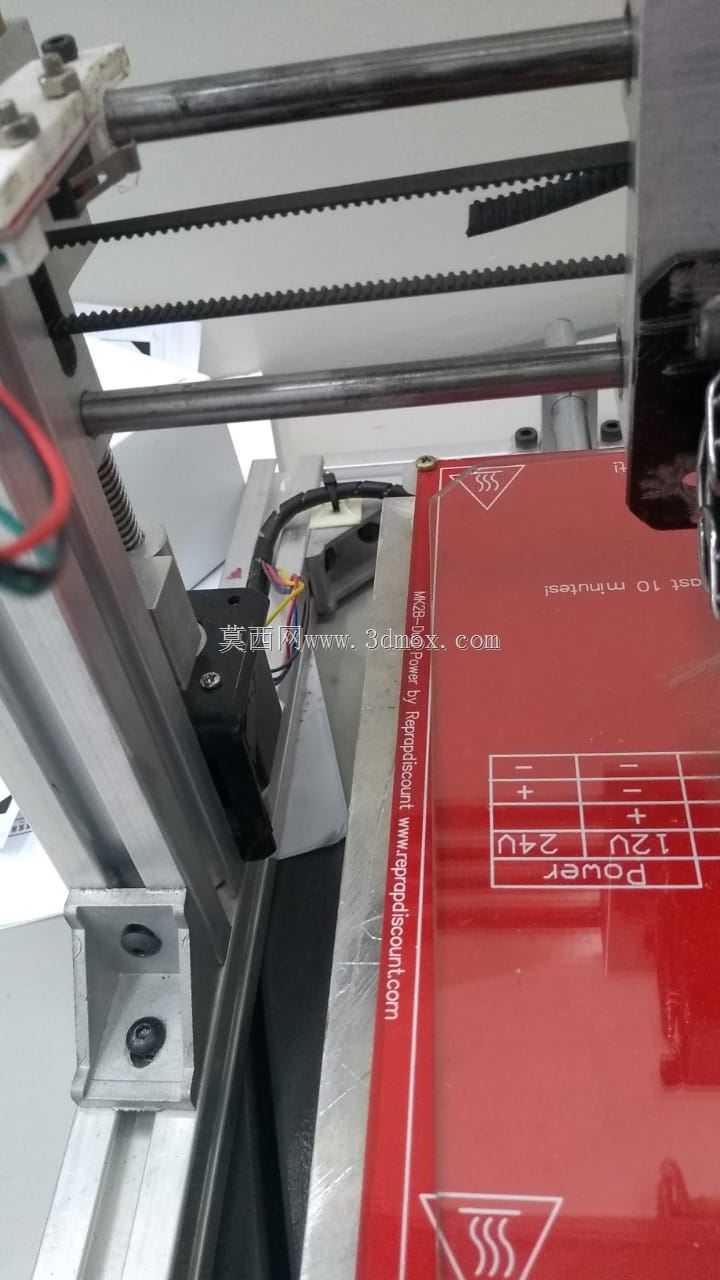

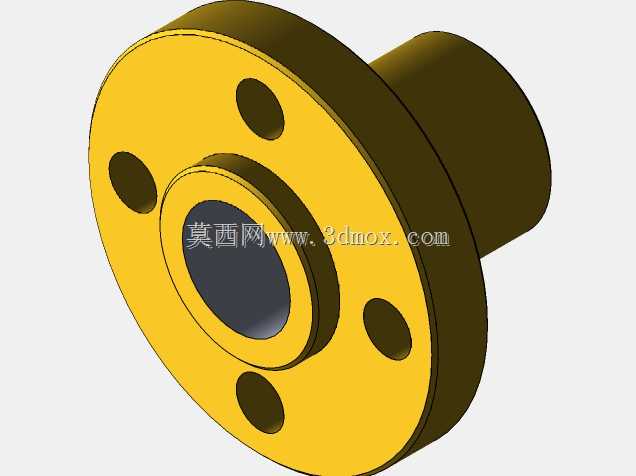

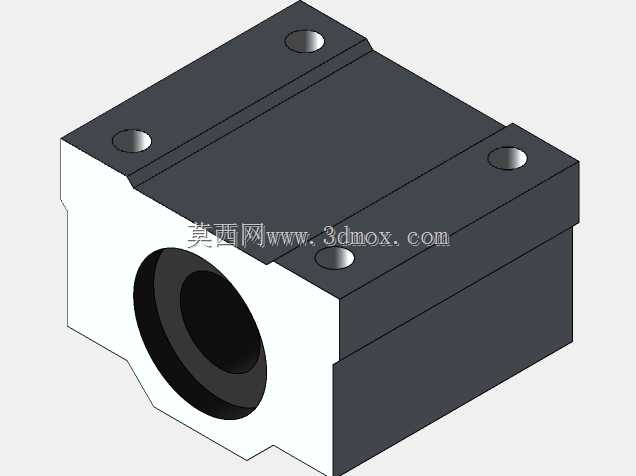

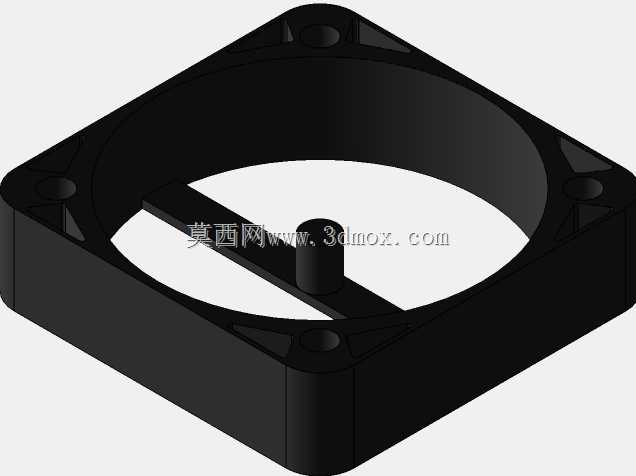

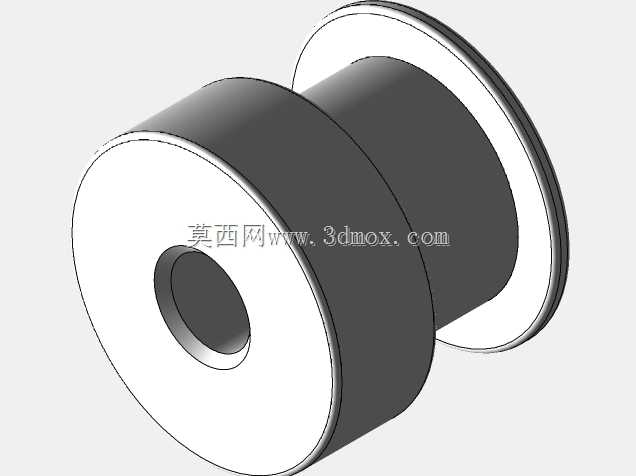

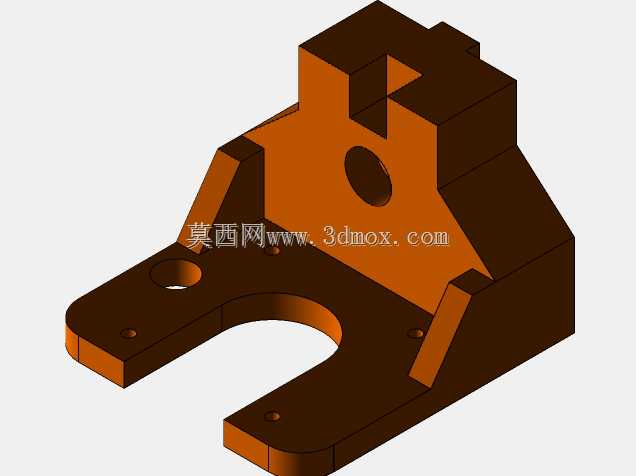

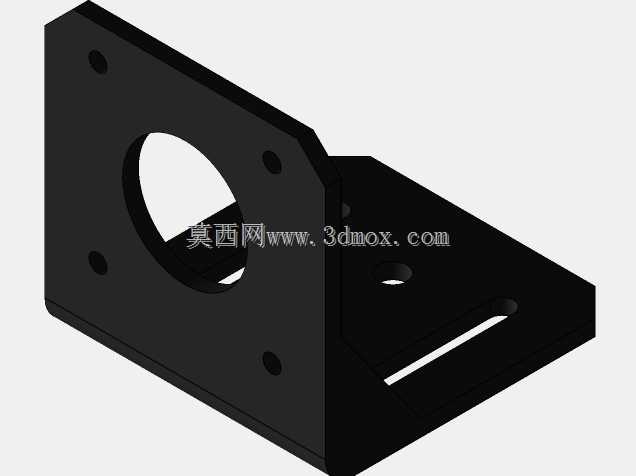

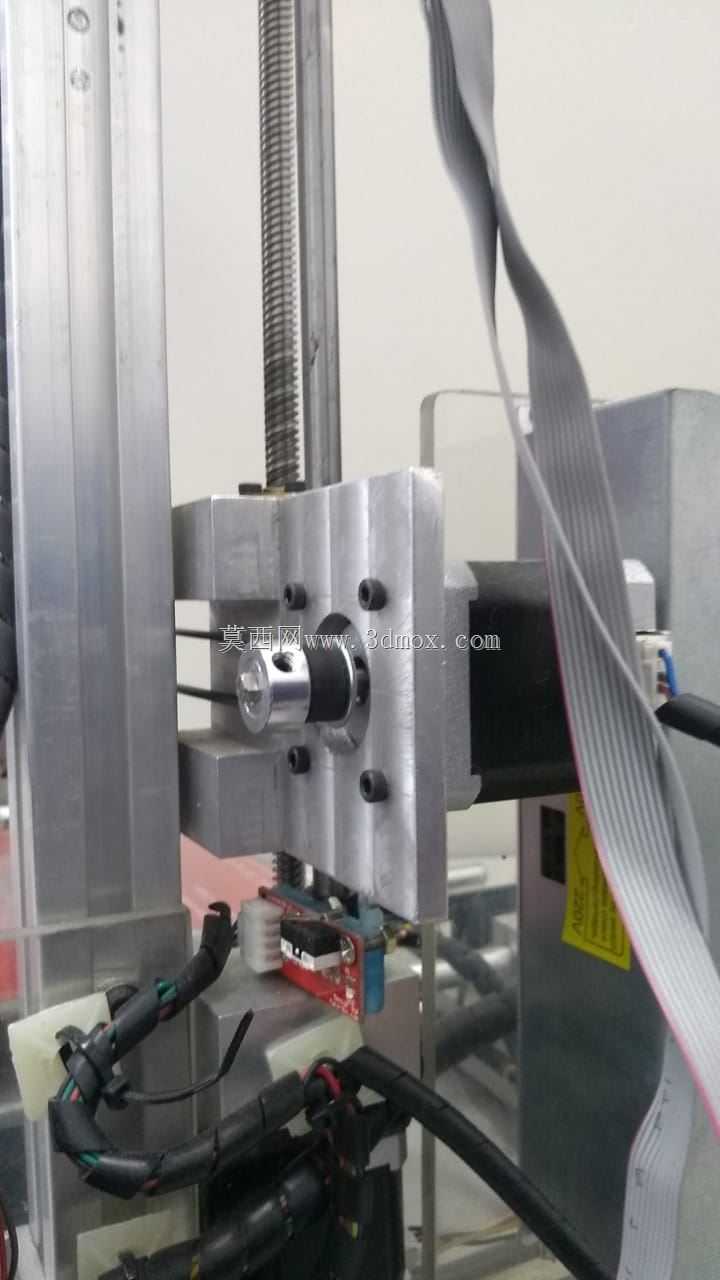

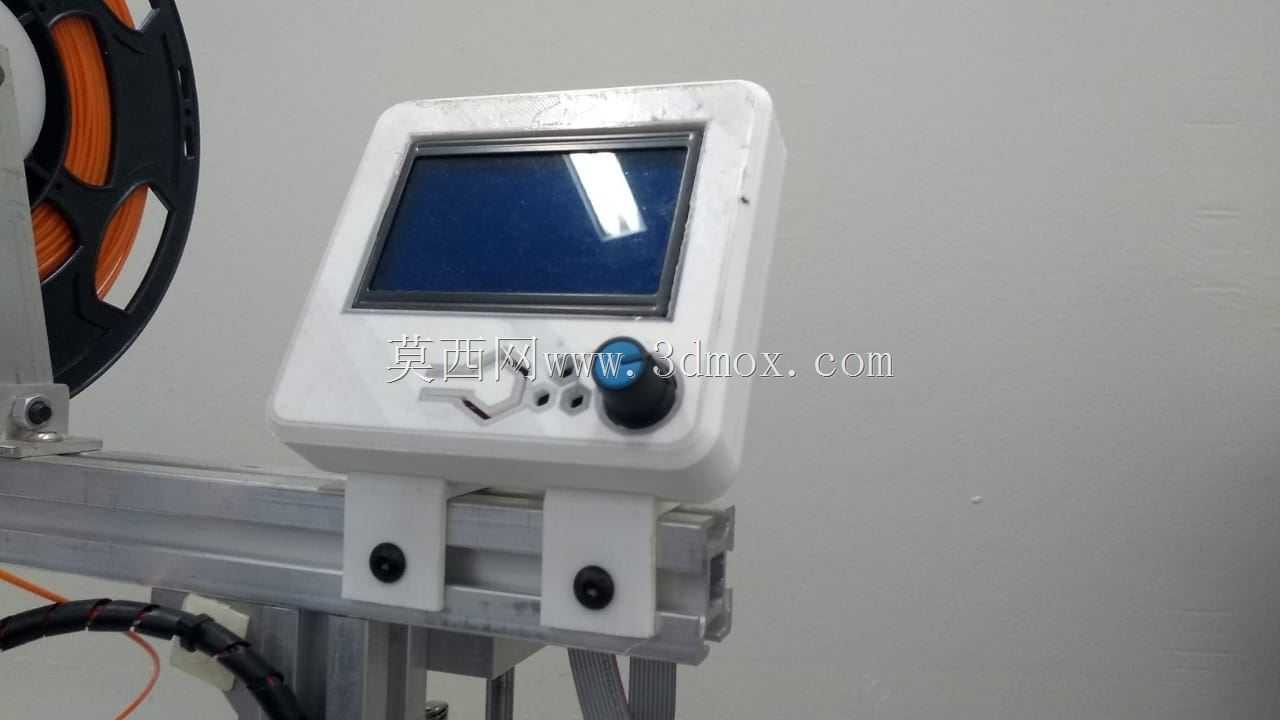

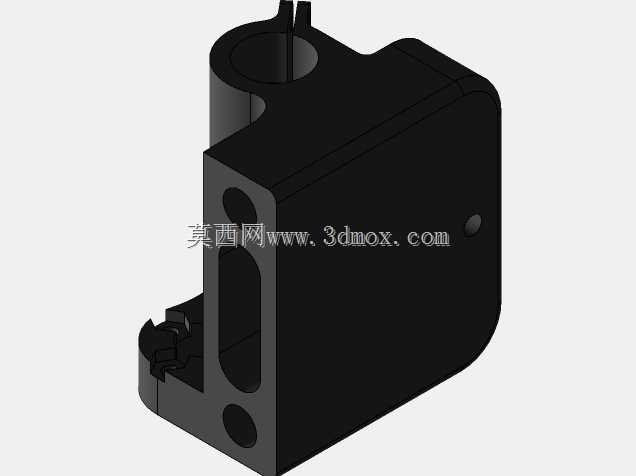

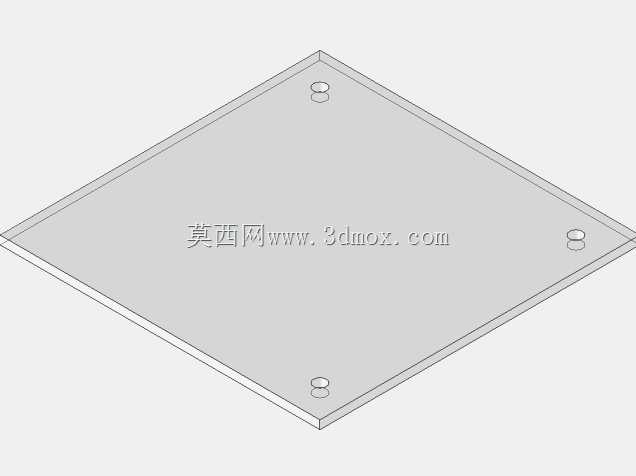

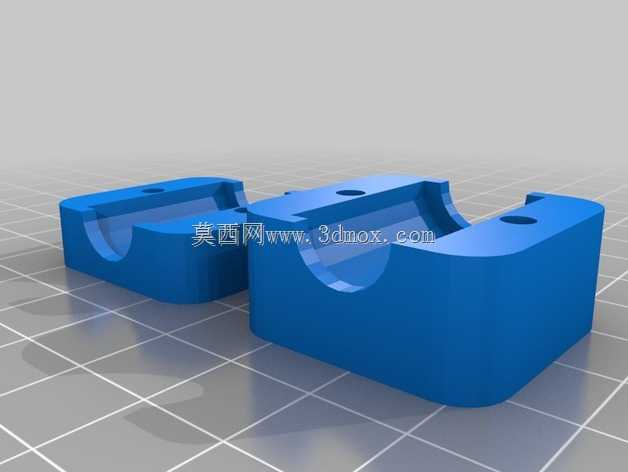

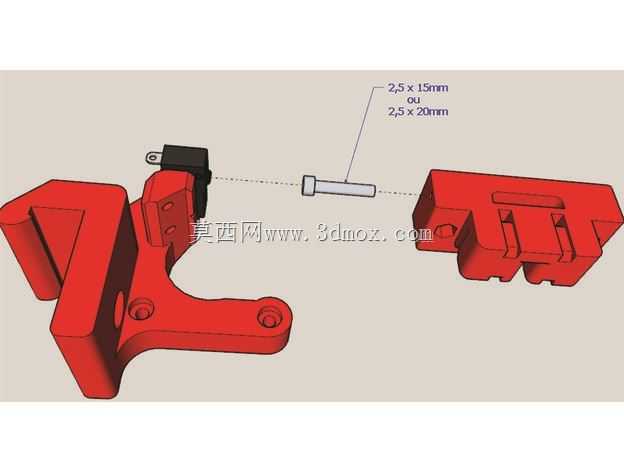

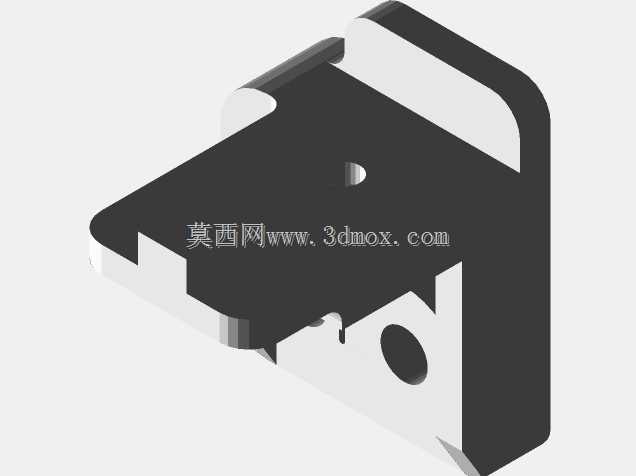

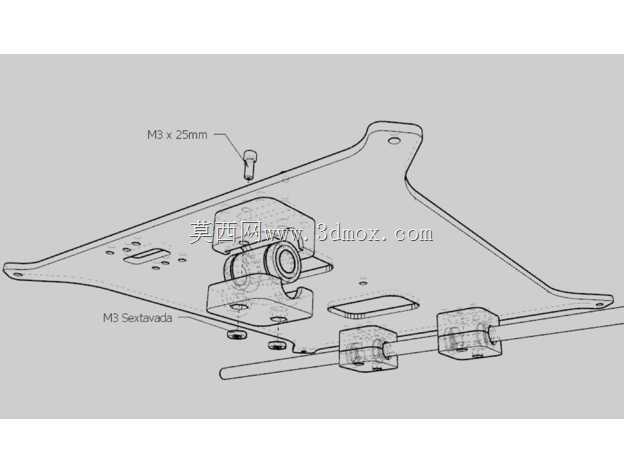

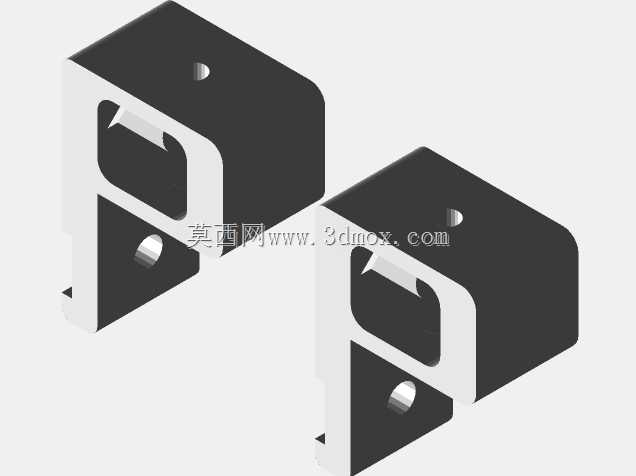

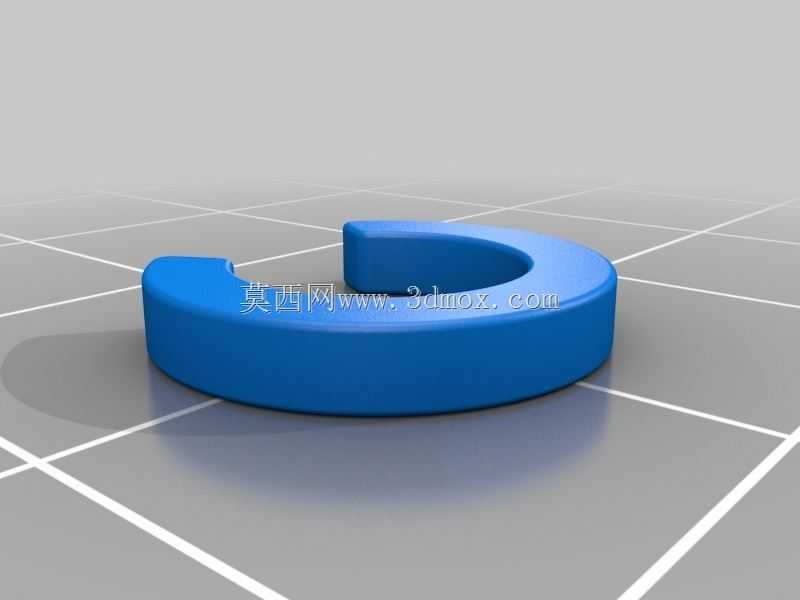

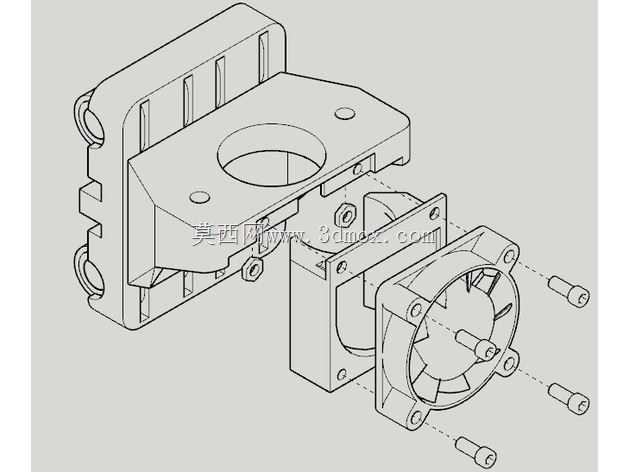

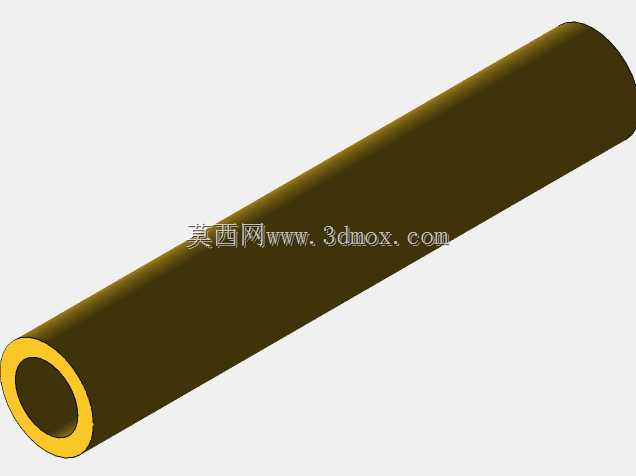

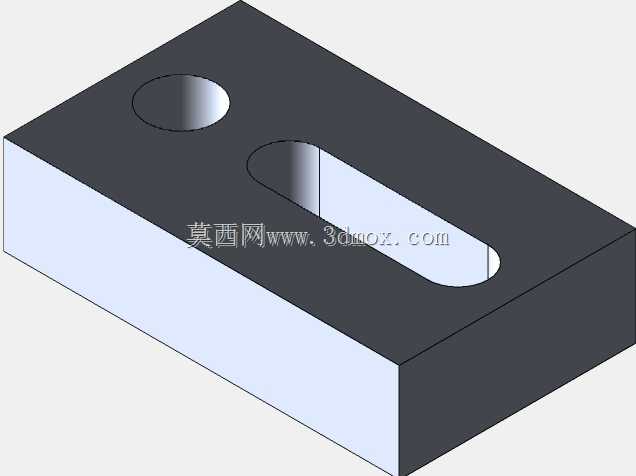

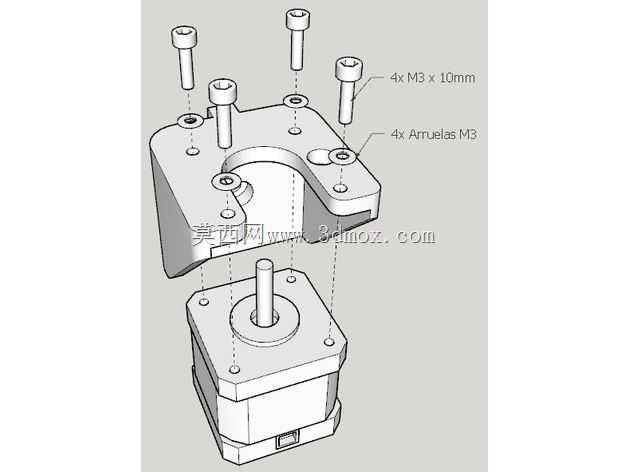

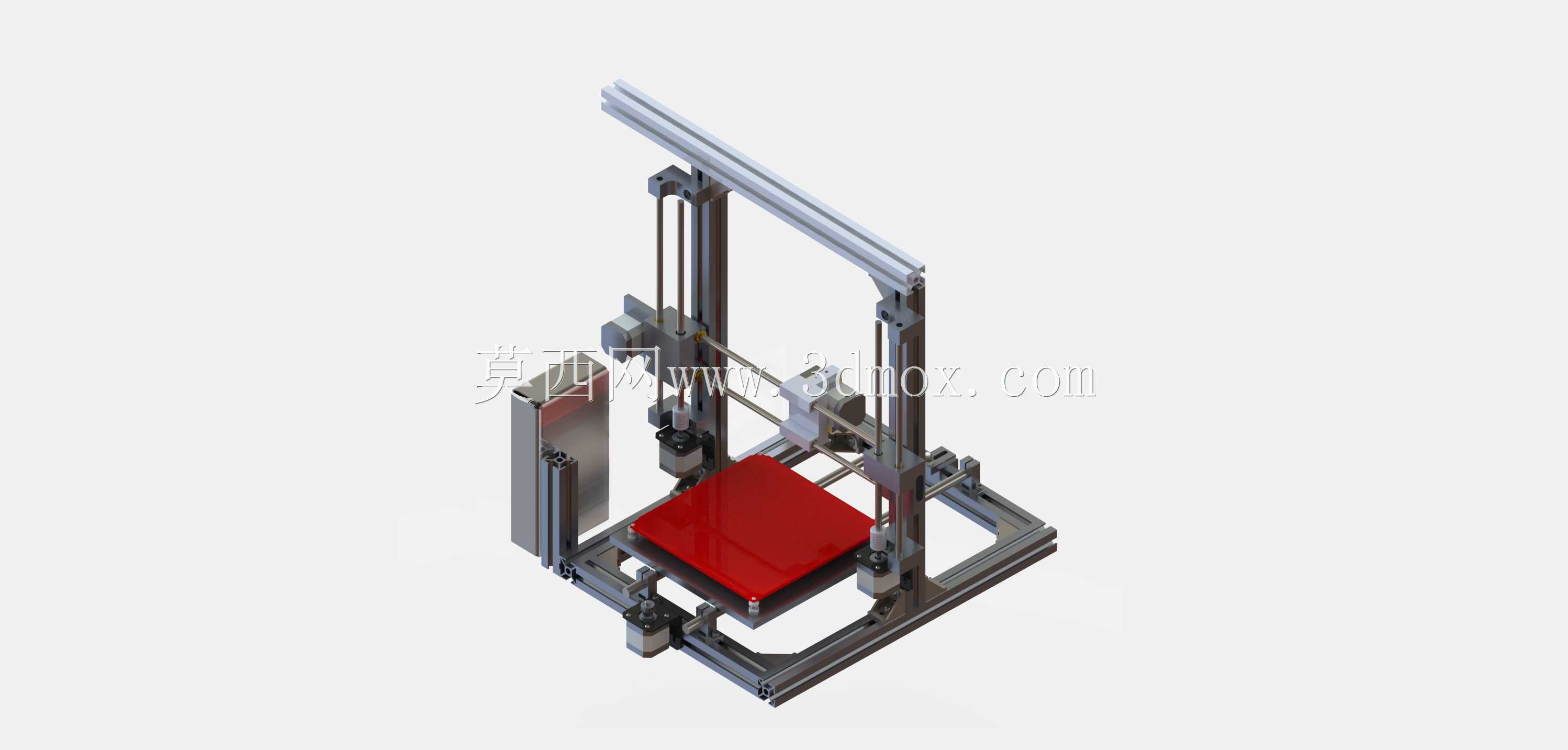

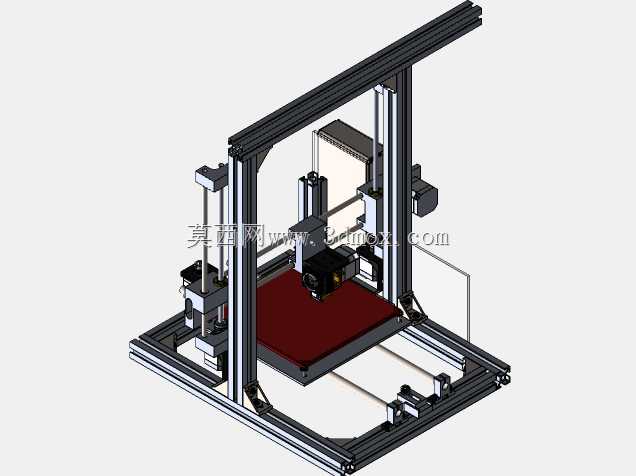

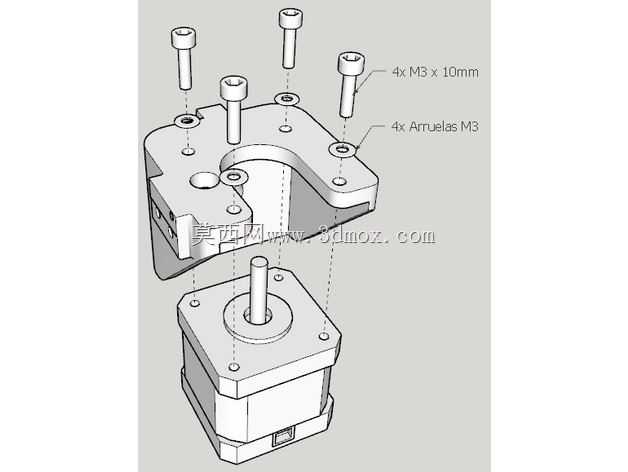

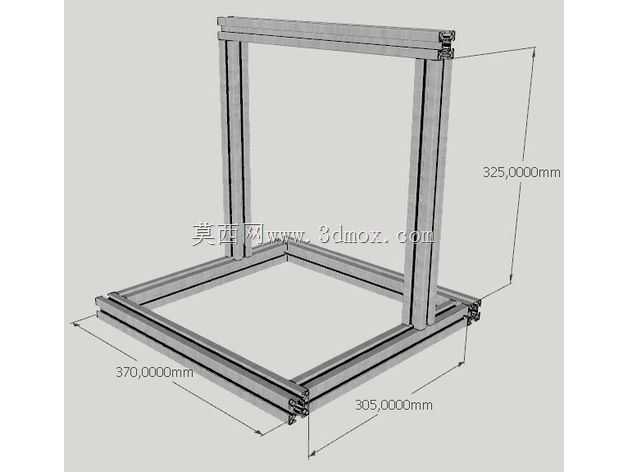

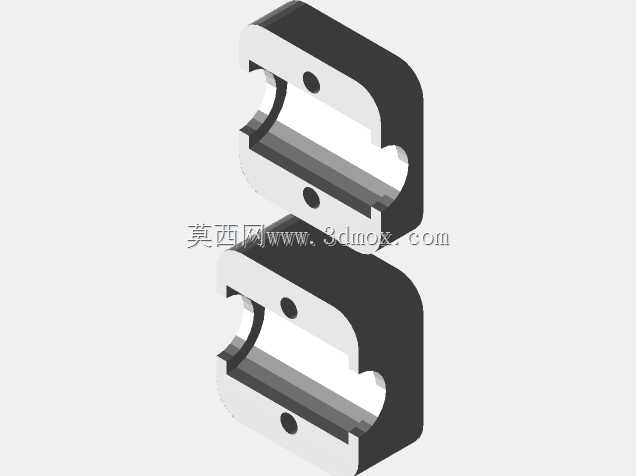

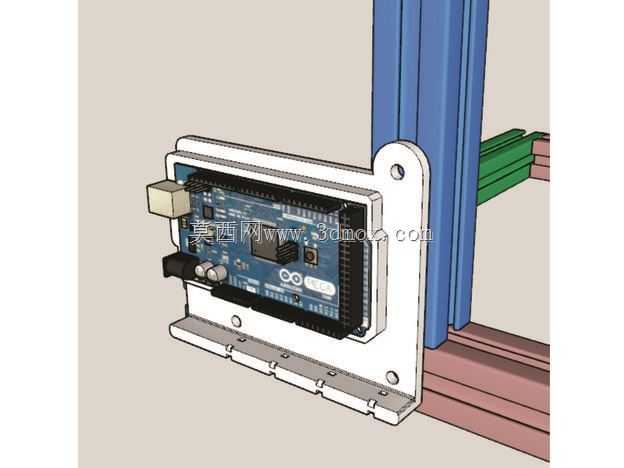

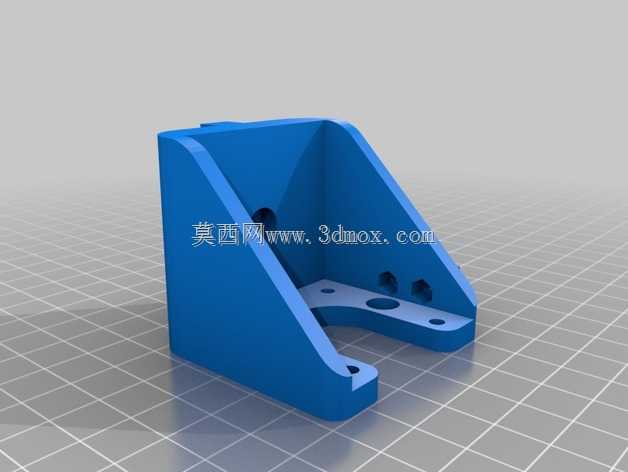

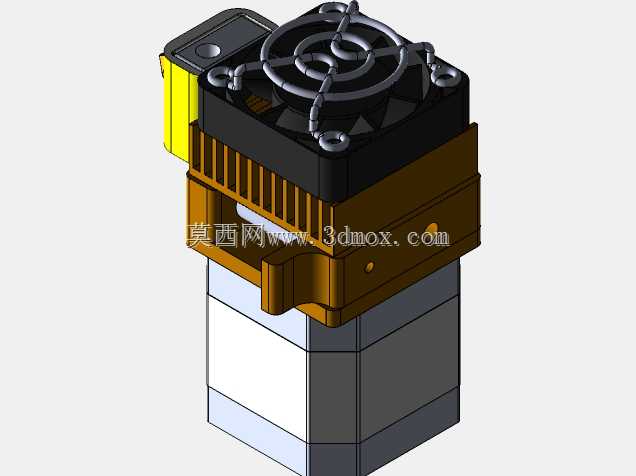

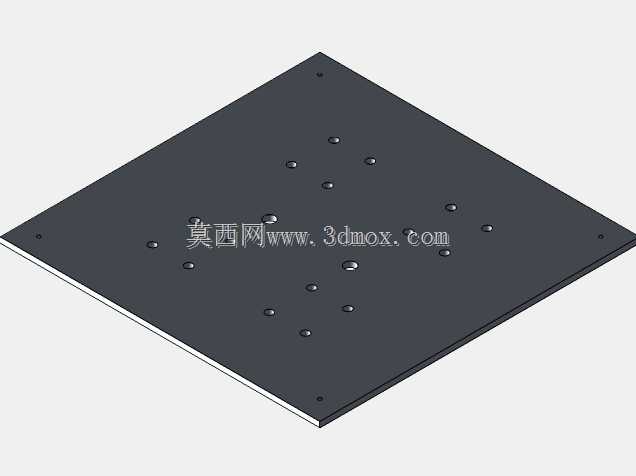

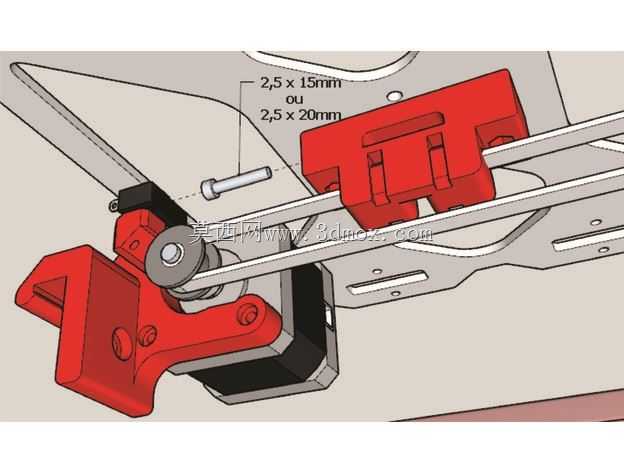

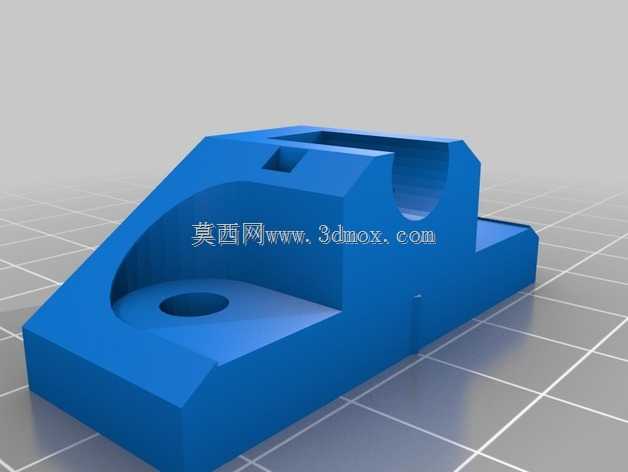

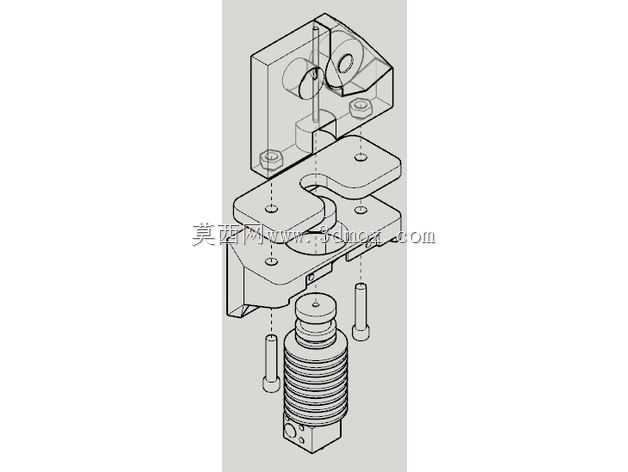

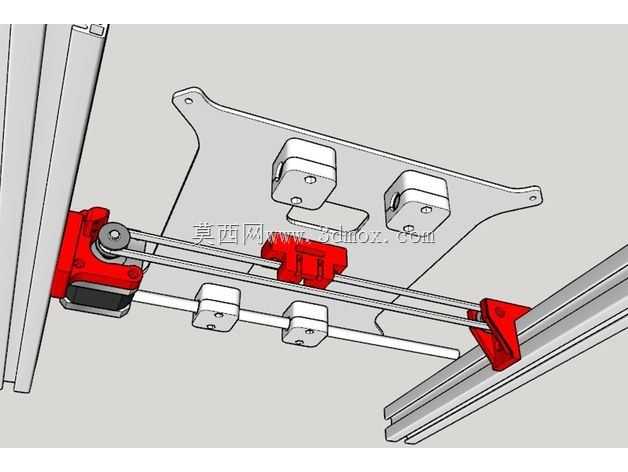

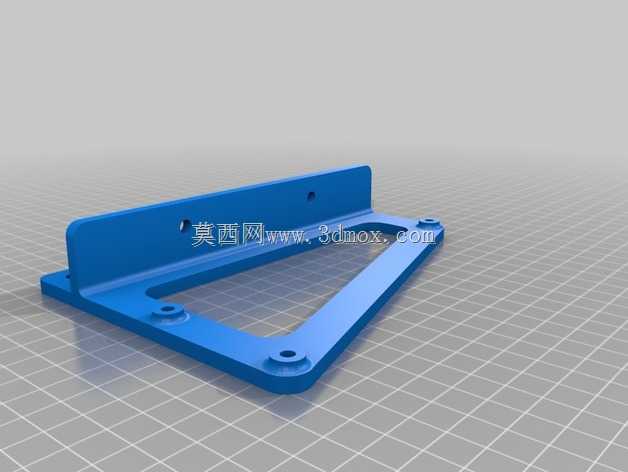

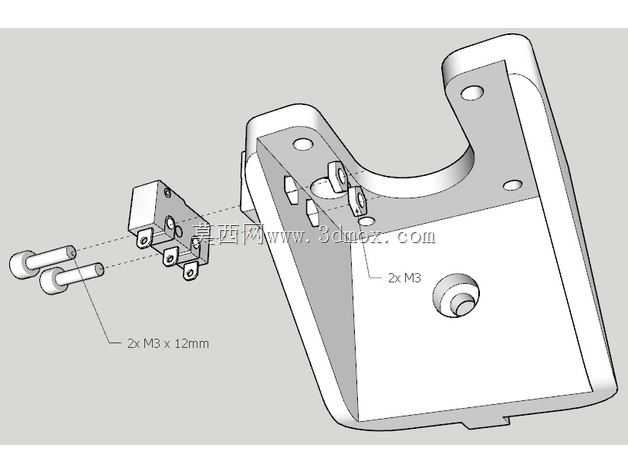

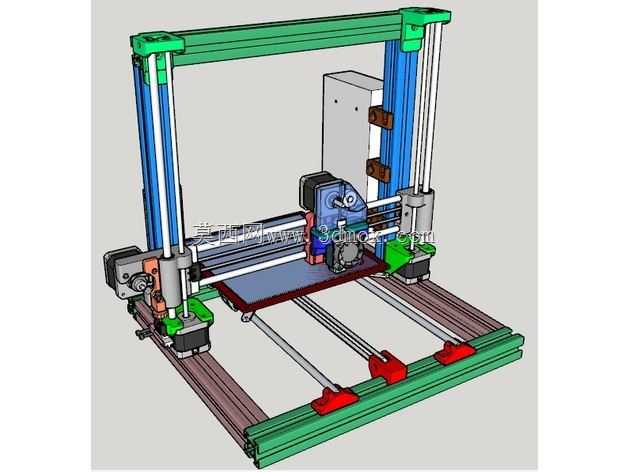

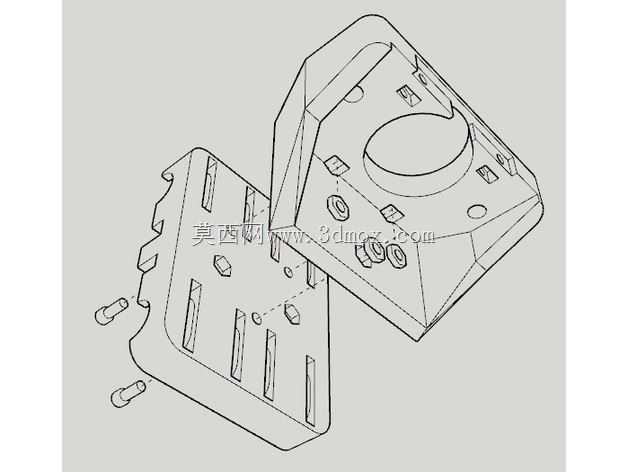

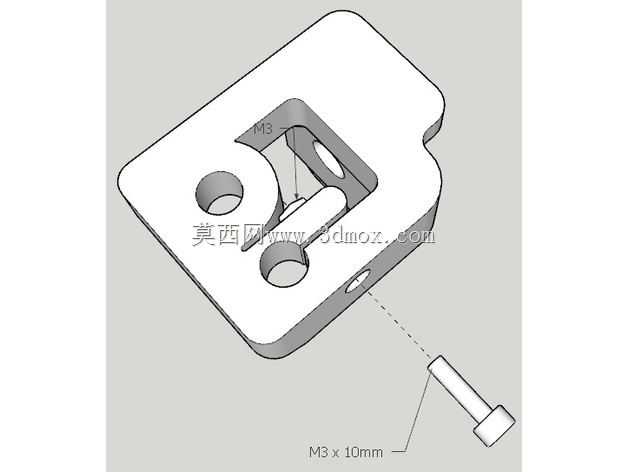

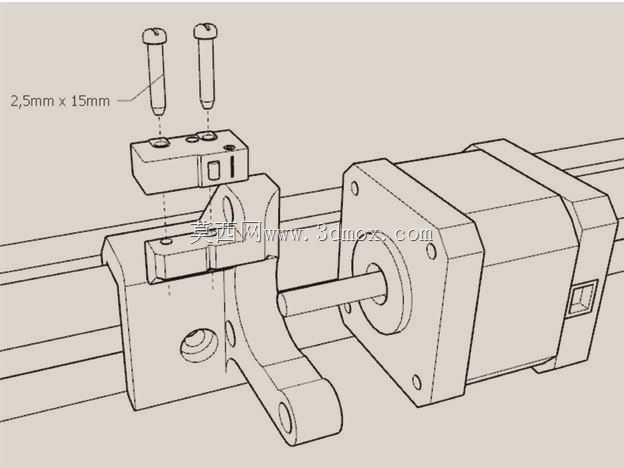

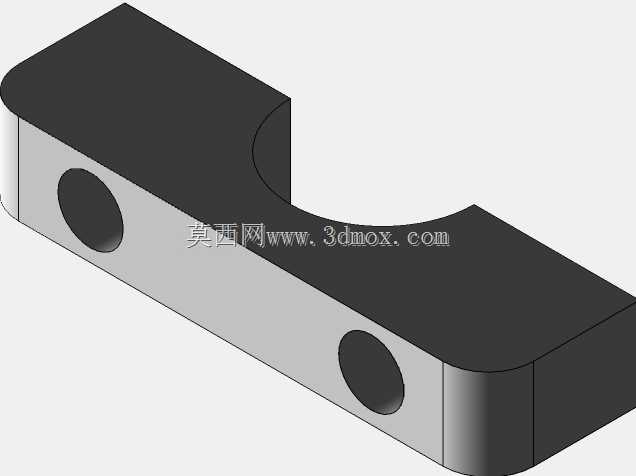

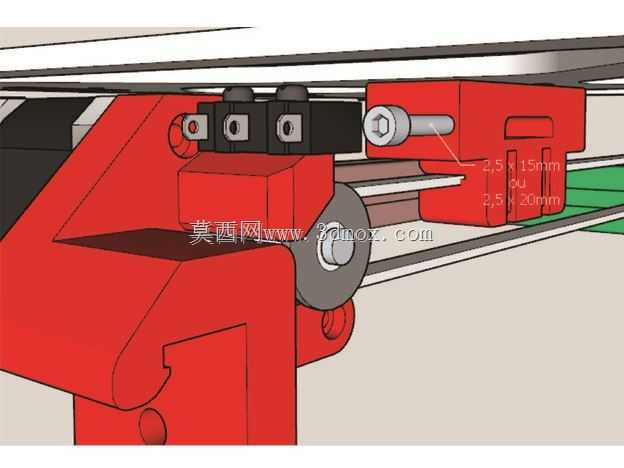

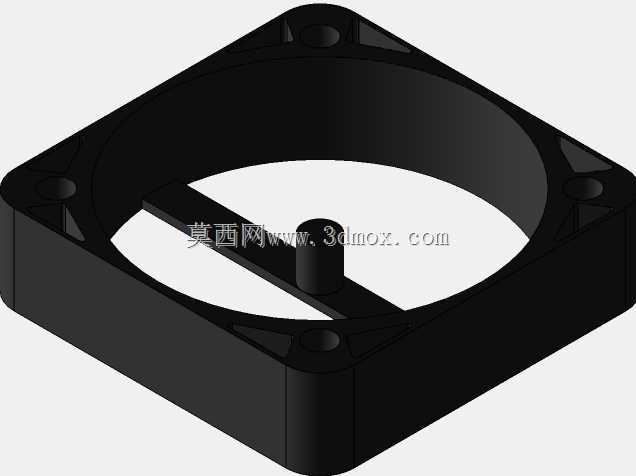

　　该模型展示的是一根用于3D打印机框架搭建的工业铝挤压型材，截面为常见的欧标槽型结构，沿长度方向连续布置多条T型安装槽，型材端部可见中空腔体与加强筋布局，这类构件是桌面级FDM设备、小型自动化工作站以及轻量化实验工装中最基础的承载单元。实际装机时，整根型材往往按设备外框尺寸裁切，X、Y、Z三个方向通过角件、内置螺母或滑块螺栓相互连接，形成刚性矩形框架；槽口既可以容纳T型螺母完成导轨、电机座、同步轮张紧机构的固定，也能在后期调整走线槽、拖链、限位开关位置时提供连续调节余量，不必在型材本体上额外钻孔。从结构思路看，这类型材依靠四周封闭或半封闭的薄壁截面承担弯曲与扭转载荷，内部空腔在减轻质量的同时保留较高的截面惯性矩，

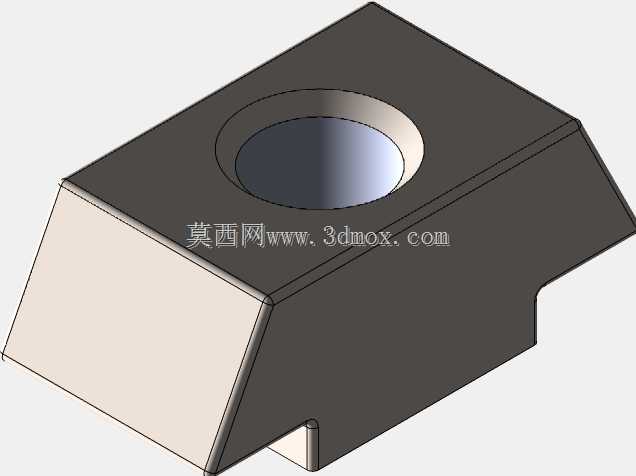

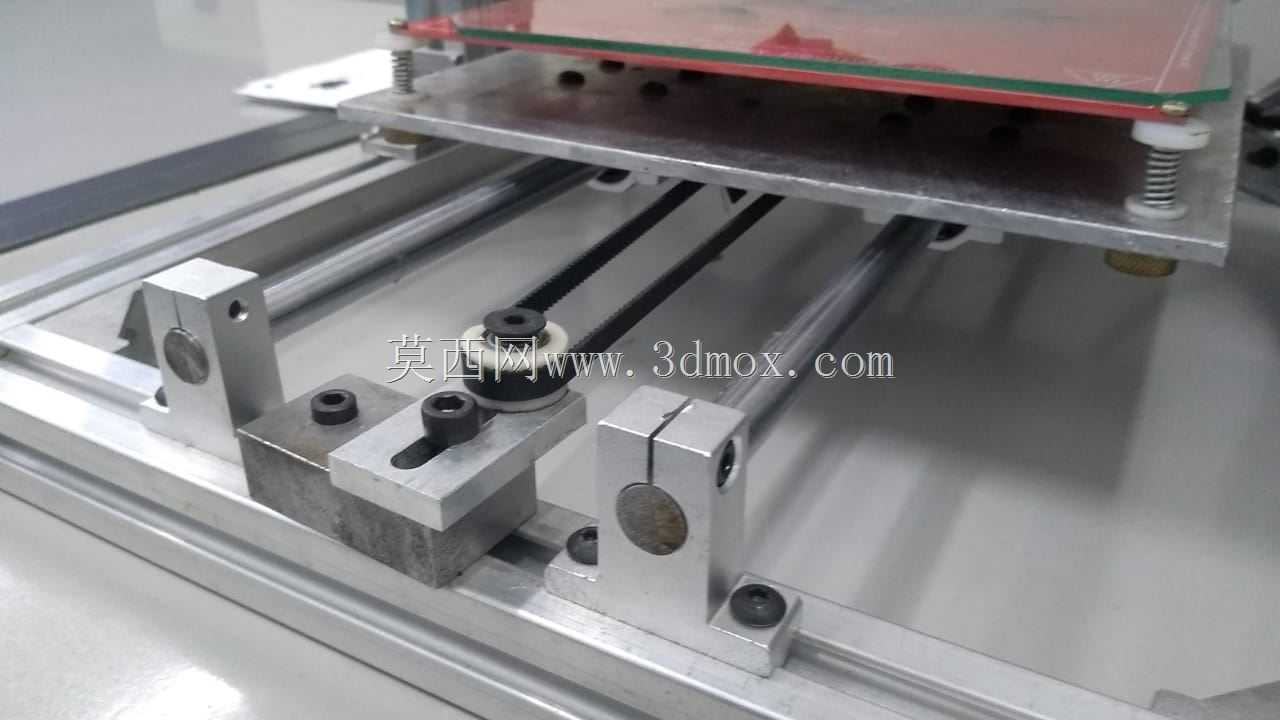

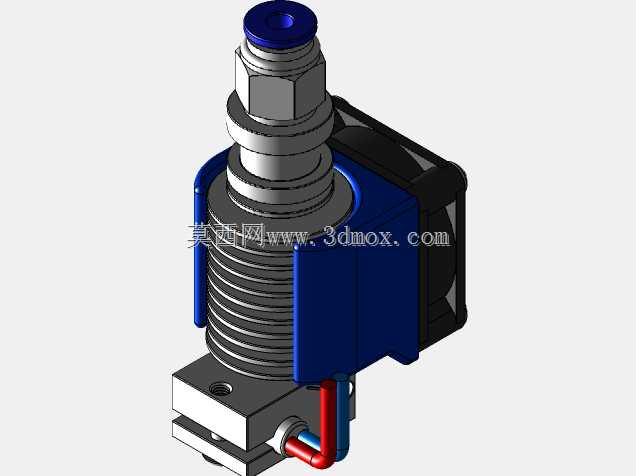

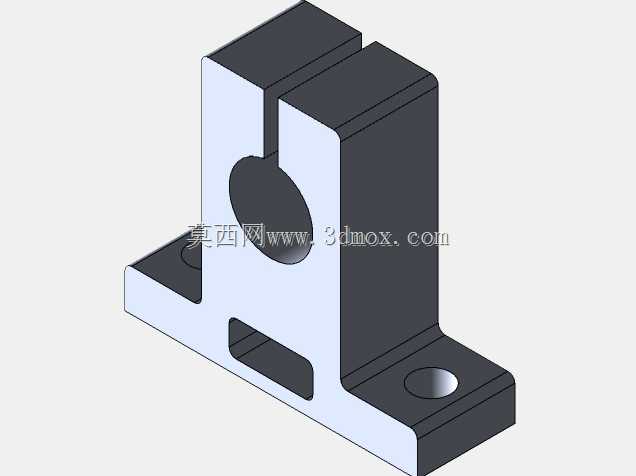

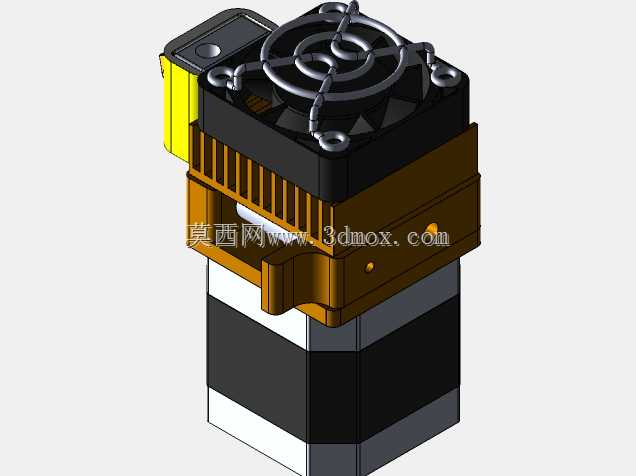

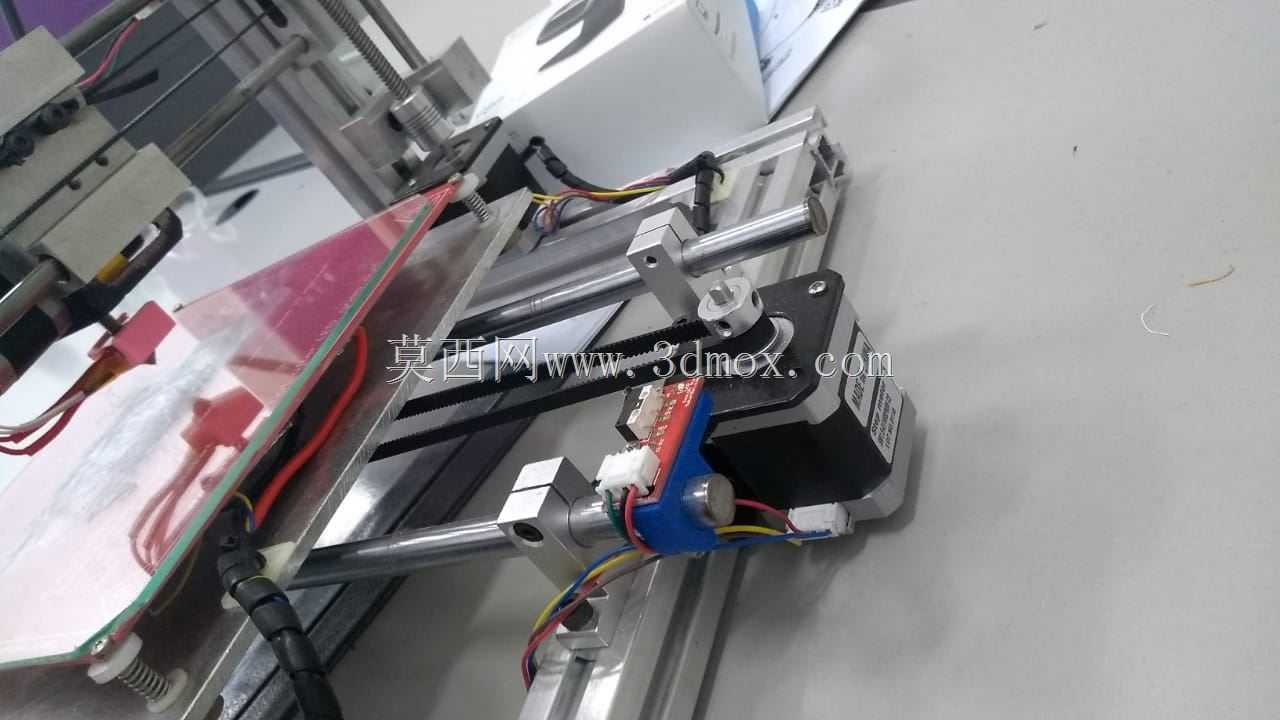

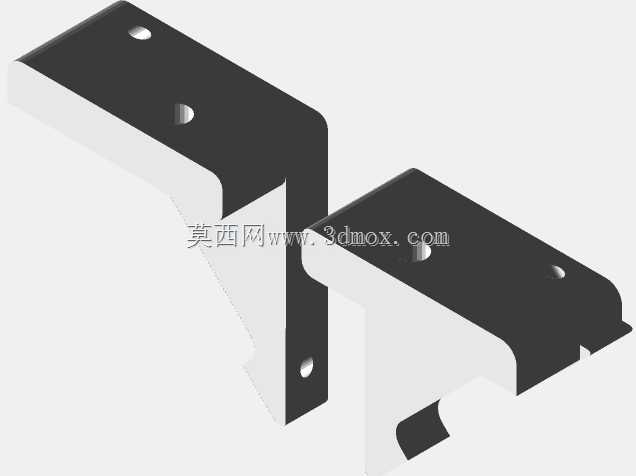

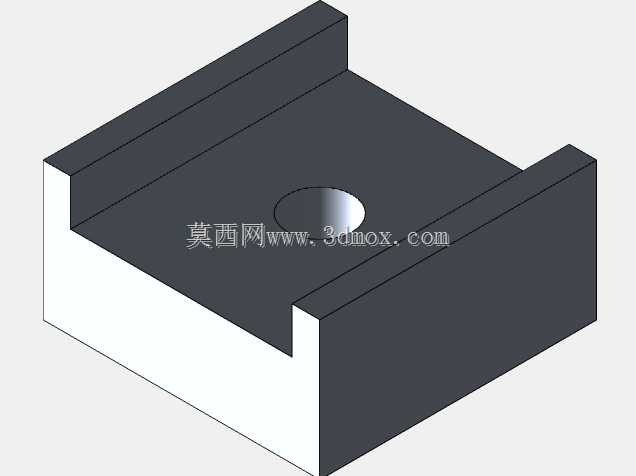

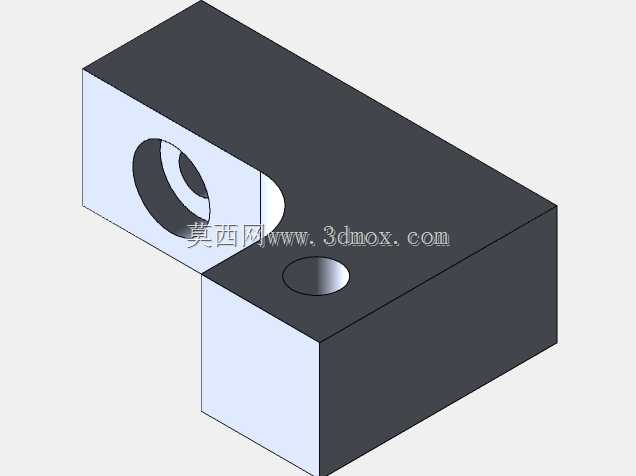

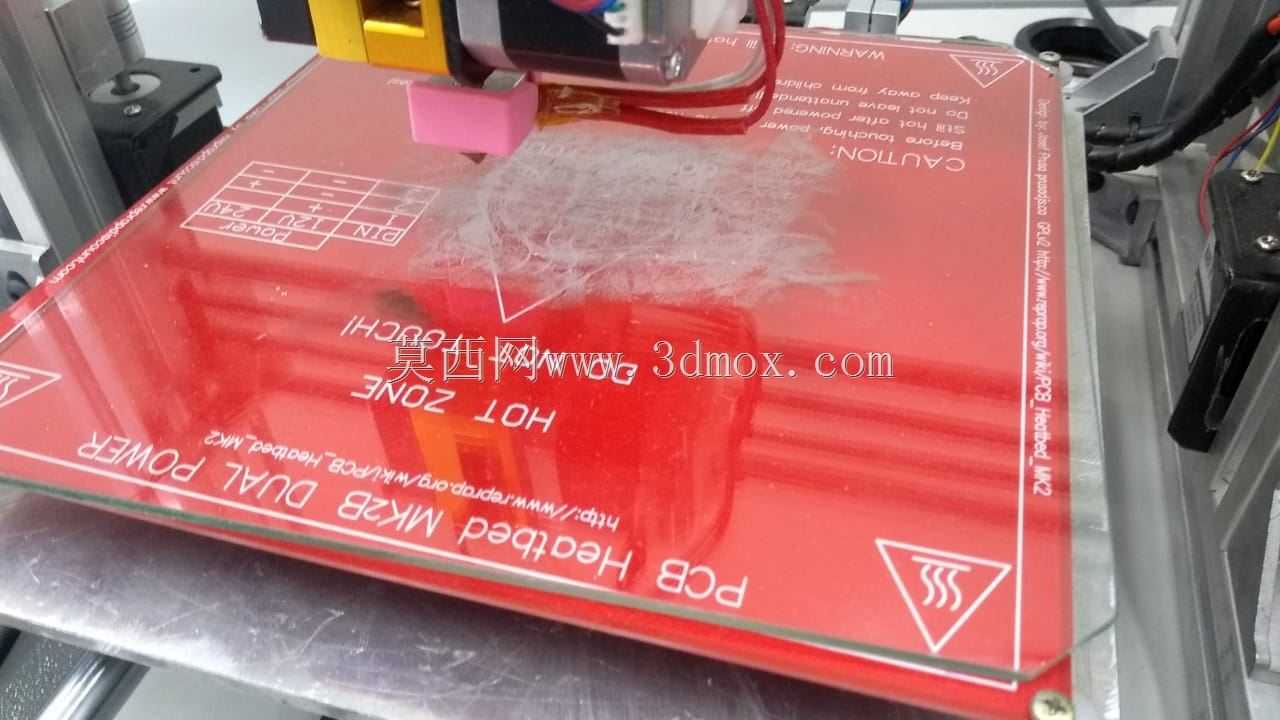

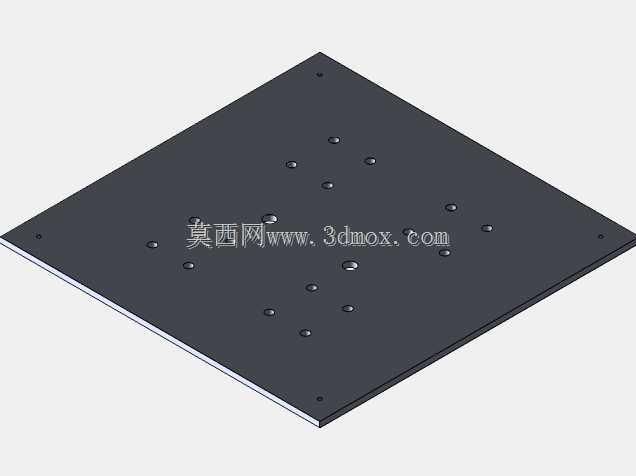

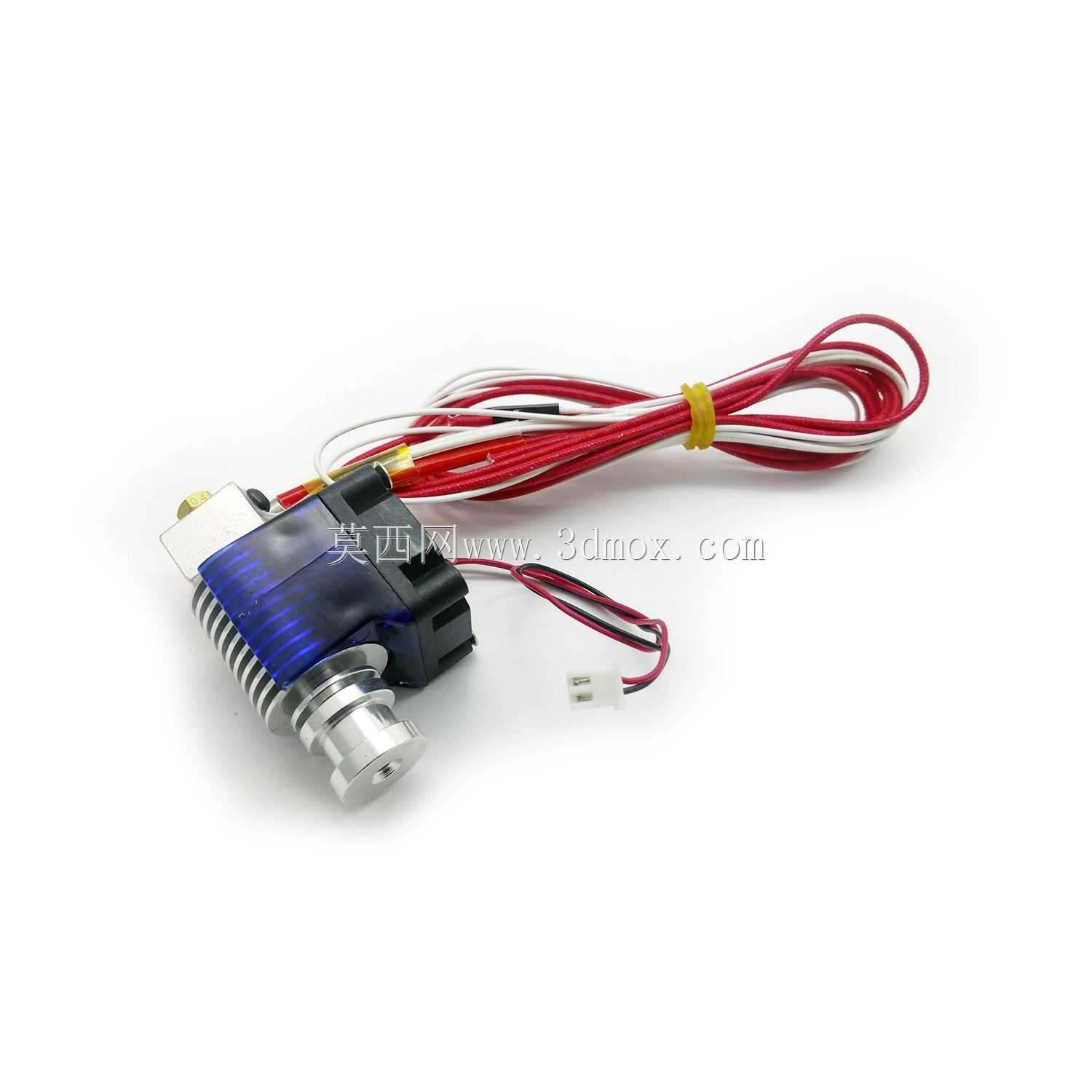

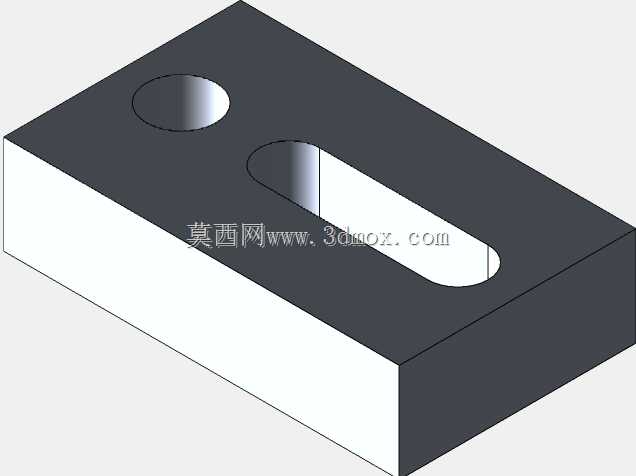

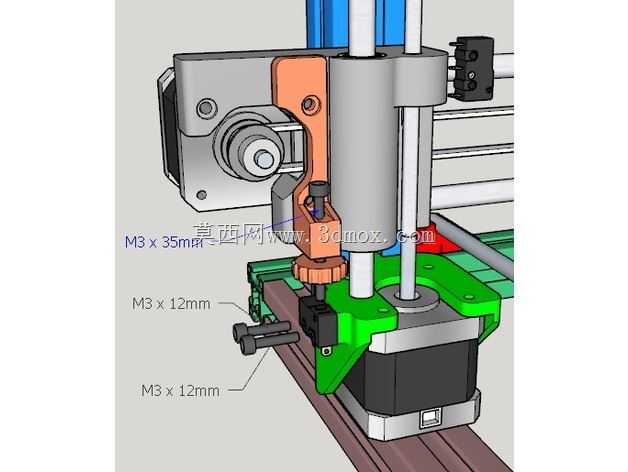

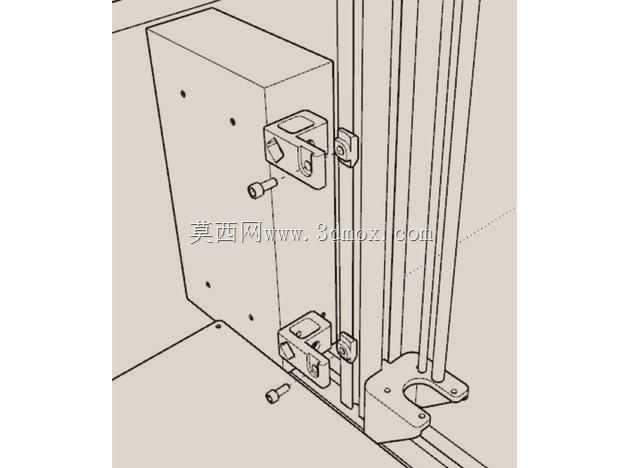

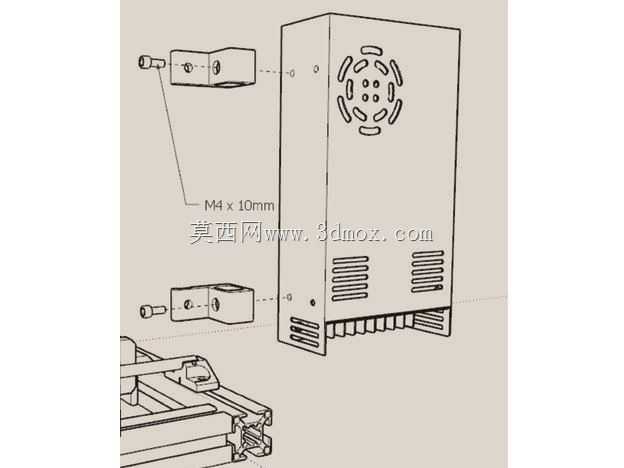

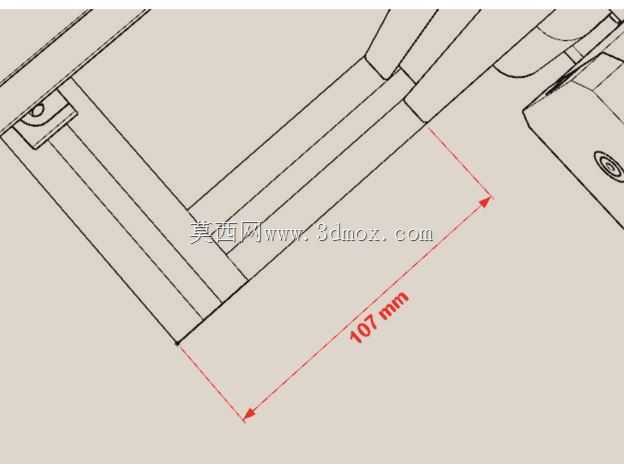

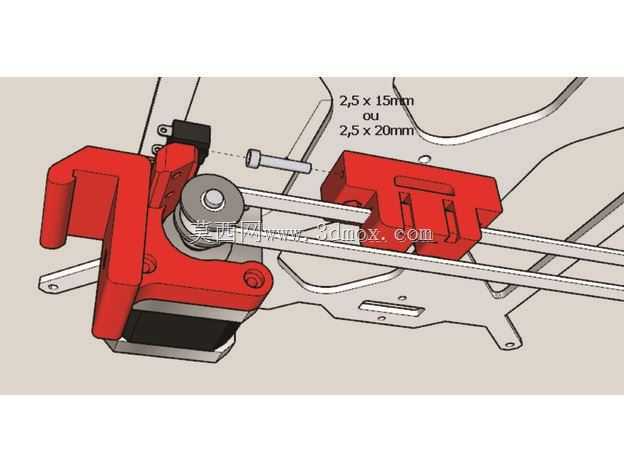

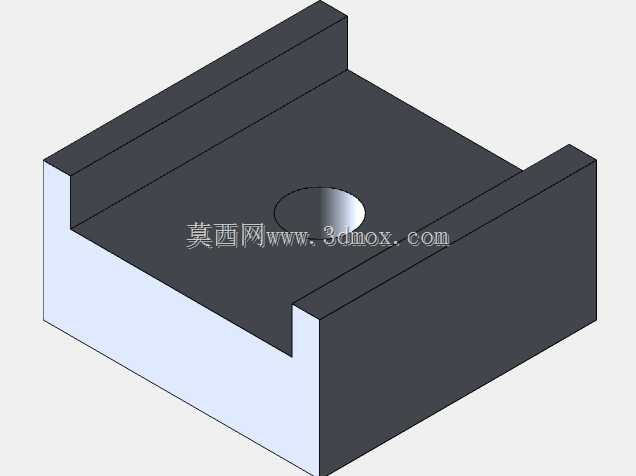

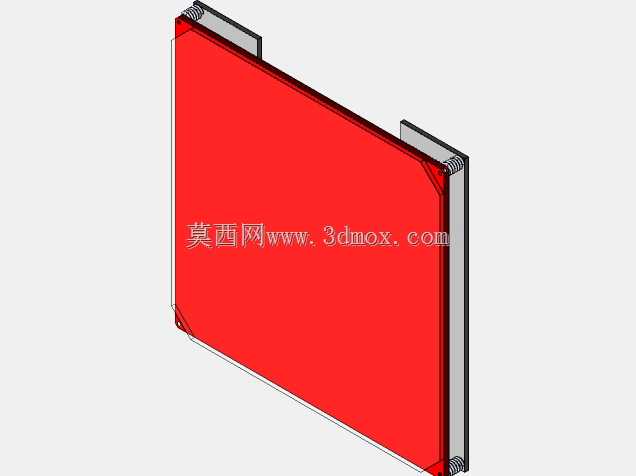

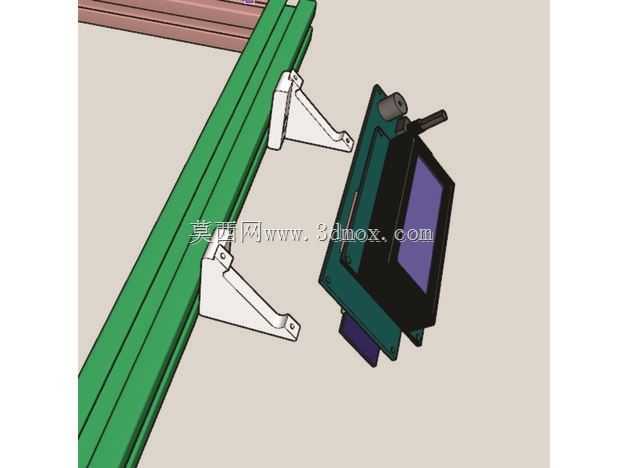

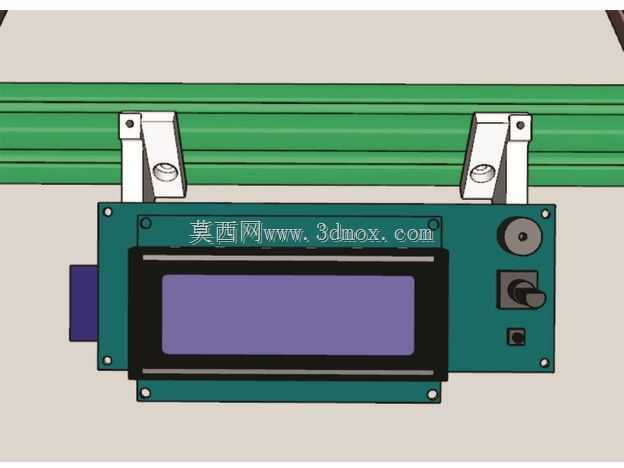

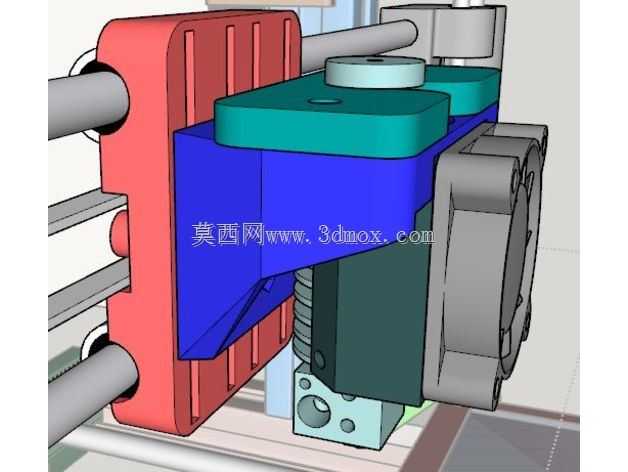

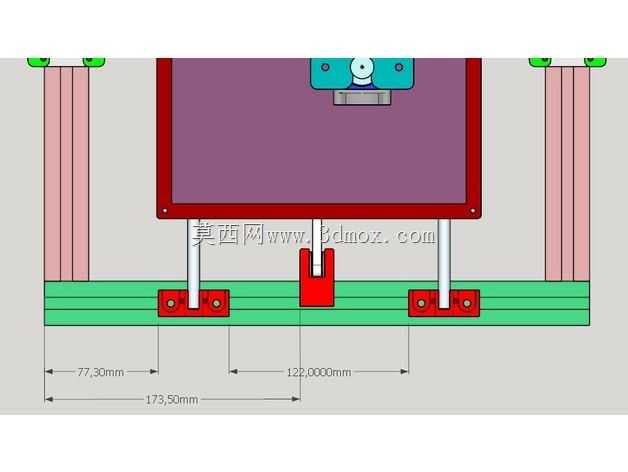

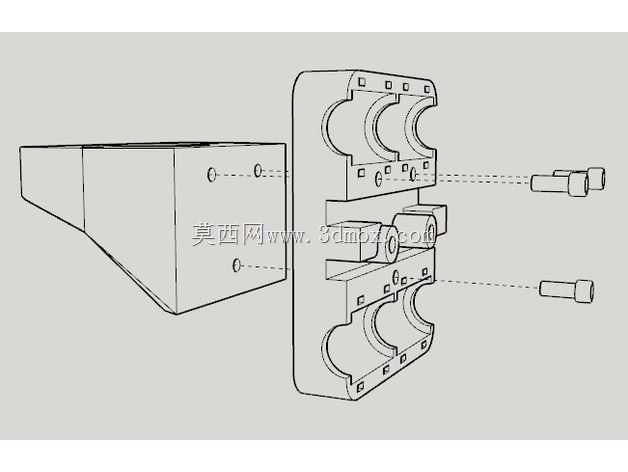

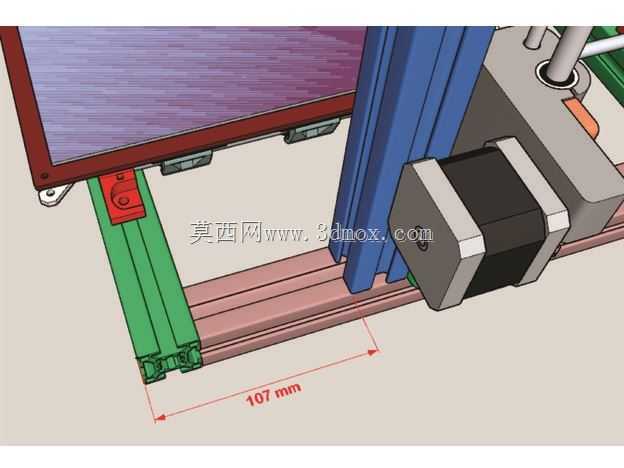

　　多道纵向筋条把宽面分隔成若干窄区，可降低长梁在喷头快速往复运动下的局部颤振。对于打印幅面较小的设备，单根型材可直接作为顶部横梁或底部支撑；若跨度较大，则需要在中段增加竖撑或选用更大截面规格，避免Y轴运动时横梁产生挠度。外形边界方面，模型重点表达了型材的等截面特征：宽度方向由外侧基准面到槽底、槽口宽度、筋厚和中心孔位共同决定装配关系，长度方向则可根据设计需求延伸，端面切割后需保证与相邻型材垂直，否则框架累积误差会传递到运动轴平行度上。安装时，滑块螺母从槽口预装入槽内，连接件贴合型材外侧平面，螺栓锁紧后依靠槽内螺母卡位承受拉拔力；导轨安装面通常选择型材较宽的平整侧面，装配前要检查槽口毛刺和切割端面平整度，必要时使用靠尺校正直线度。

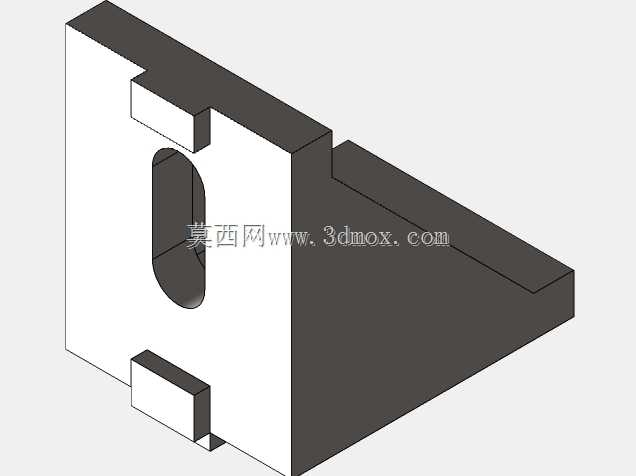

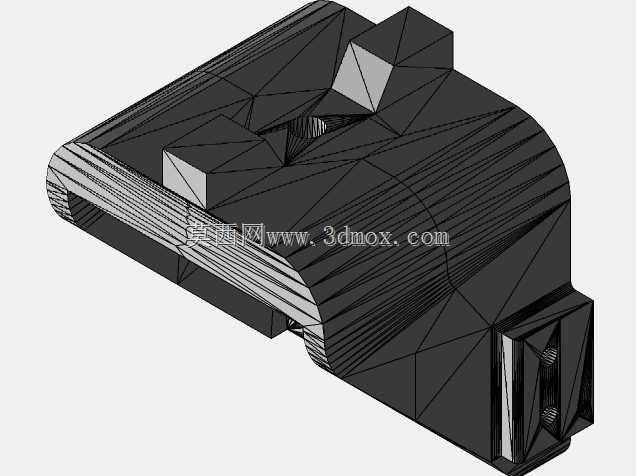

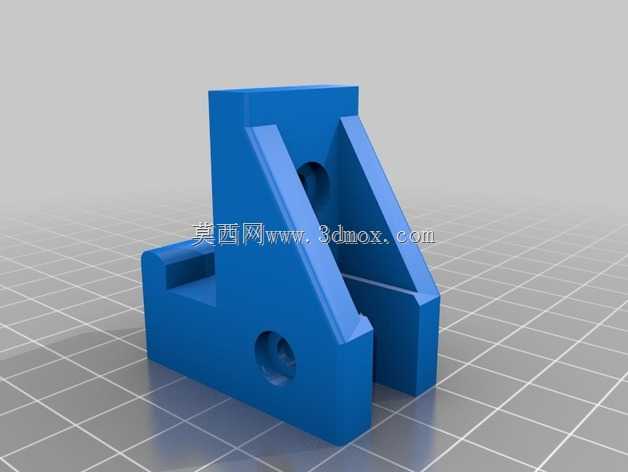

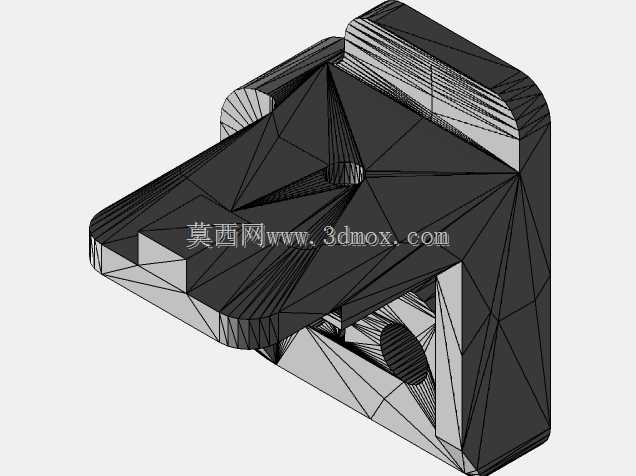

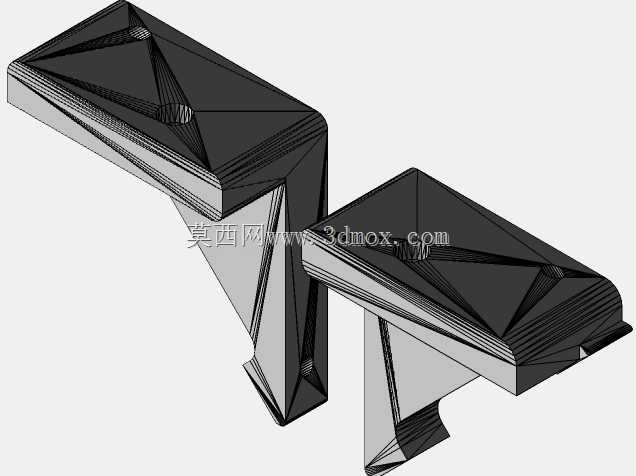

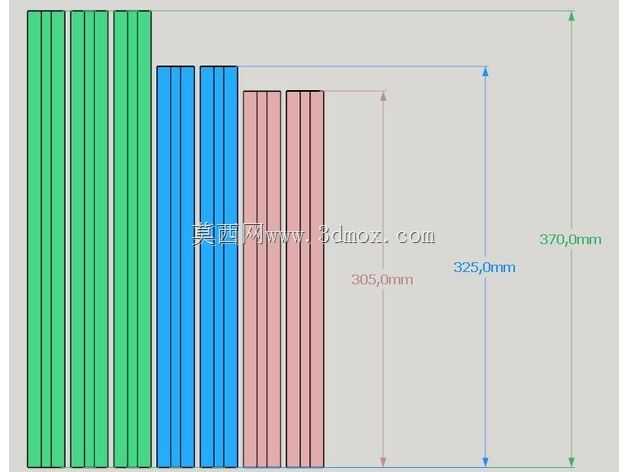

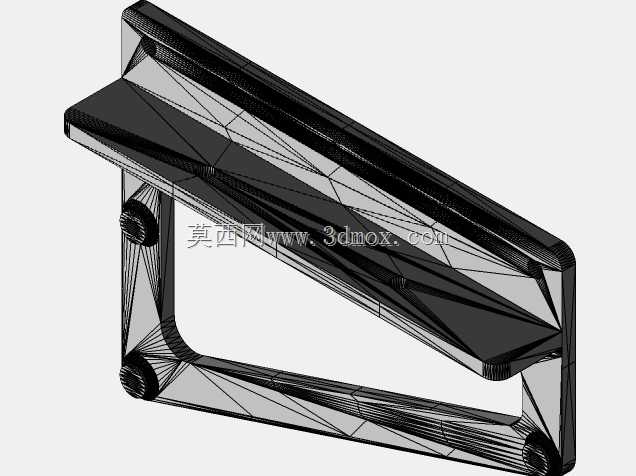

　　工程应用中，这种型材不只服务于3D打印机，也常见于检测工位、点胶机架、传送线侧边护栏和教学实训平台。它的优势在于模块化程度高、改型成本低，设备布局变化时可拆解重组；但设计时不能只按外观拼接，还要结合运动部件质量、加速度、横梁跨距和螺钉间距校核刚度。槽道方向应尽量与主要载荷方向匹配，承受竖直载荷的梁不宜让开口槽单独受拉，关键节点可加入角码或浇铸角件提高抗扭能力。三维建模时，采用草图绘制截面轮廓后沿长度方向拉伸，能够准确还原腔体、槽口和倒角；若用于整机装配，可先建立参数化截面，再按裁切长度生成不同规格，便于在BOM中统一型材系列。端部细节、槽内螺母空间和相邻件避让位置需要特别保留，因为这些特征直接影响现场装配。整体来看，该型材模型适合用于框架方案验证、运动机构布局、安装件干涉检查以及非标设备的结构选型参考。
