Tevo小怪物桌面级3D打印机框架结构

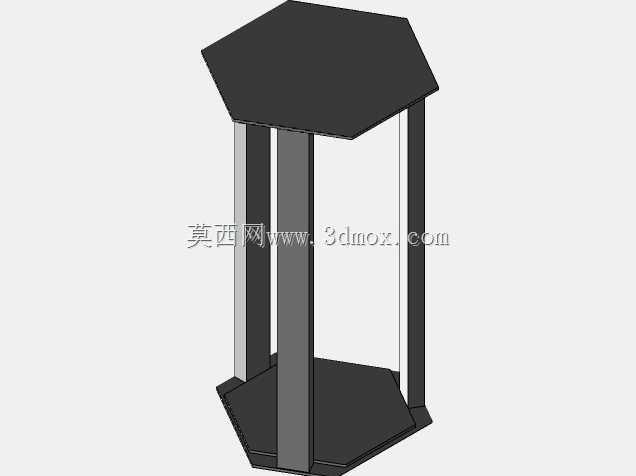

　　这套结构对应的是桌面级熔融沉积成型设备的主机架部分，整体采用上下六边形平台配合多根竖向立柱的布置方式，区别于常见的矩形龙门架构，六边形的轮廓在占用相近桌面投影面积的前提下，能够为中部成型空间提供更均匀的周向支撑刚度。从实际使用场景来看，这类小尺寸设备多用于创客工作室、高校实训实验室、小型产品开发团队的手件快速制作，可完成PLA、ABS等常见热塑性线材的逐层堆积成型，承担结构验证件、外观样件、简易工装夹具的快速输出任务，无需依赖外部机加工排期，在产品迭代前期能大幅缩短样件获取周期。

　　机架的上下两块六边形板件承担核心安装基准作用，上平台可用于固定挤出头运动组件的导向部件或顶部走线、料架安装位，下平台则作为热床安装基准，同时承接整机落地的支撑载荷。竖向立柱沿六边形顶点附近分布，这种分散式支撑布局相比单侧或双侧立柱的龙门结构，能减少框架在X、Y两个运动方向快速启停时的侧向晃动，尤其是打印头高速空走、换向加速的工况下，周向布置的立柱可将框架的扭转变形约束在更低水平，间接提升成型件的尺寸稳定性。

　　设计思路上，该架构优先兼顾了装配便捷性与结构刚性：板件与立柱之间可通过端面锁附或角件连接完成拼装，零件数量少、加工形态规则，下料环节无需复杂曲面工序，平板类零件可直接通过激光切割或数控铣削完成，立柱选用标准截面型材即可，制造成本与装配难度都控制在较低区间。六边形轮廓的另一个实用价值体现在操作可达性上，设备摆放于桌面时，操作人员可从多个侧向观察成型过程，中途清理喷嘴、调整平台、取件的操作空间更充裕，不会被单侧封闭的钣金护罩遮挡视线。

　　从安装边界角度梳理，整机投影轮廓为正六边形，落地占用区域的外接圆尺寸决定了桌面摆放的最小预留空间，设备周边需预留线材盘料放置、操作手部伸入的余量，不可紧贴墙面或其他实验设备布置。上下平台之间的净空高度即为Z向成型高度的上限，六边形内部的内切圆范围则约束了X、Y方向的最大成型幅面，运动组件的导轨、同步带、丝杠等传动件均需在该内部边界内布置，避免运动行程末端与立柱发生干涉。

　　结构建模过程中需要重点核对几处配合关系：立柱两端与上下板安装孔的同轴度需保持一致，否则装配后会出现立柱倾斜、平台平行度超差的问题；下平台的安装面需预留热床调平机构的固定孔位与加热线束的走线空间；上平台若布置顶部料架，需校核料卷满载时的附加载荷对框架上沿挠度的影响，避免长期负重导致上板弯曲、影响挤出头运动基准。框架的竖向立柱长度直接决定整机有效成型高度，选型时需在立柱自重、支撑刚性与运输包装长度之间做平衡，过长的单根立柱会提升包装难度，也更容易在运输环节出现弯折变形。

　　这类开放式框架没有全封闭护罩，更适合放置在通风良好的室内工位，针对ABS等打印时易产生轻微收缩的材料，开放式结构的腔体温差略大，更适配PLA等低收缩线材的快速打印场景。整机底部可加装减震脚垫，缓解高速运动时的振动传递到桌面，避免相邻工位的精密仪器受共振影响。框架侧面的空余立柱位置还可拓展安装显示屏、料丝断料检测模块、散热风扇等附加组件，六边形的多立面特征给外设加装提供了更多可选安装面，无需在核心运动区域附近挤占成型空间。
