3D打印机调平手轮旋钮结构设计

　　调平手轮这类零件在桌面级FDM设备里属于典型的人机交互兼安装调节部件，日常使用中操作人员需要频繁转动它来改变热床四角支撑高度，以此补偿平台平面度误差、喷嘴高度差以及框架装配带来的轻微倾斜。手轮直接套在调平螺钉或热床支撑螺杆上，旋转时通过螺纹副带动平台升降，外圈的防滑结构决定了徒手操作时是否打滑，中心孔与螺母的配合方式则决定长期使用后是否会出现松旷、跟转或螺纹磨损。

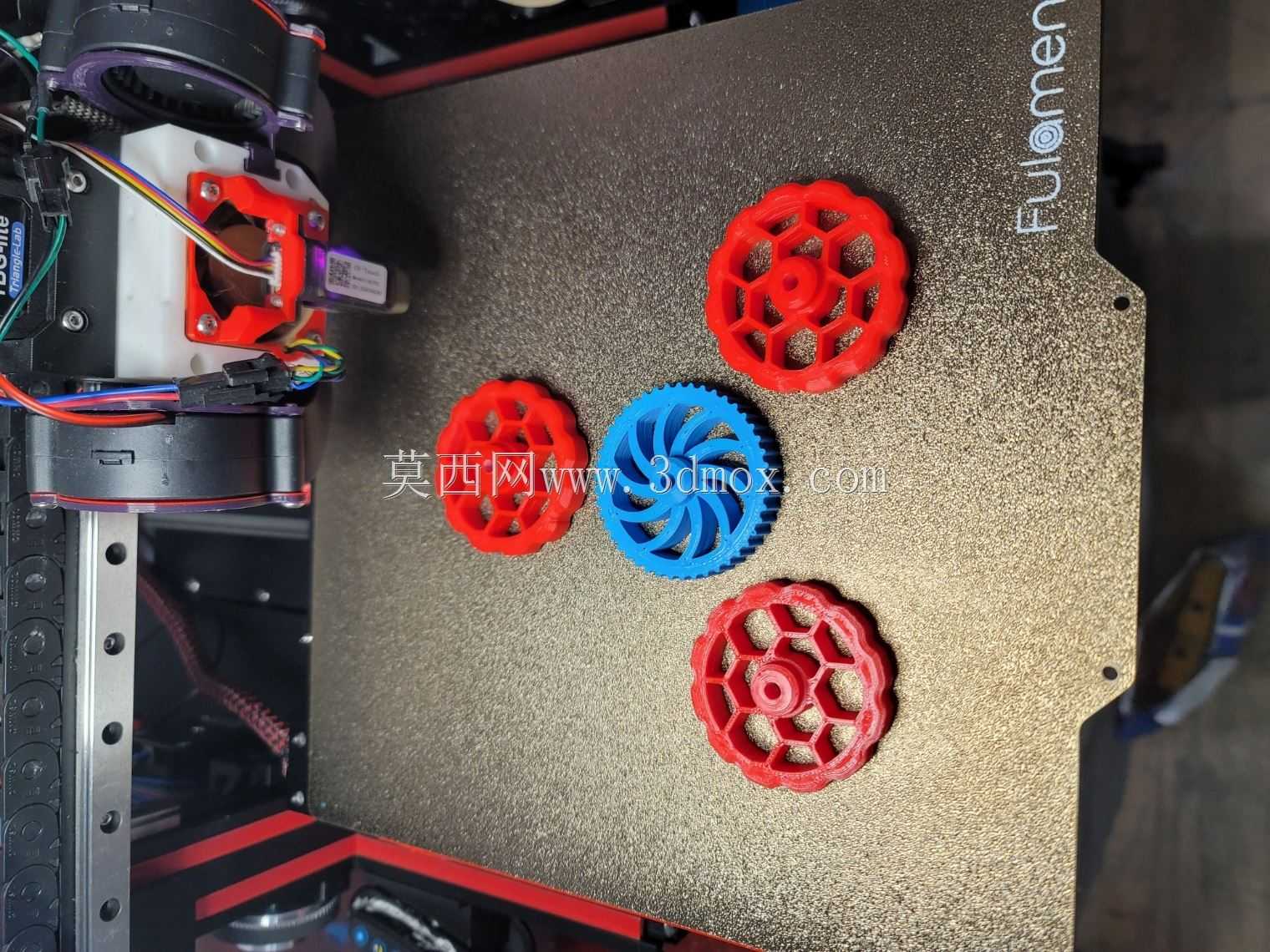

　　这个旋钮系列围绕不同安装空间做了直径区分，常见规格覆盖40mm、50mm和60mm，使用者可以根据热床下方避让空间、手指操作习惯以及螺杆行程位置选择。大直径手轮在相同摩擦力下能提供更大转动力矩，调节时更省力，适合热床弹簧预紧力较大的机型；小直径手轮占用高度和径向空间更小，适合底部结构紧凑、螺钉靠近型材或电气线束的位置。选型时不能只看外观直径，还要核对手轮中心到热床边框、线束插头、加热线端子以及底盘横梁之间的边界，避免转动过程中与相邻零件发生干涉。

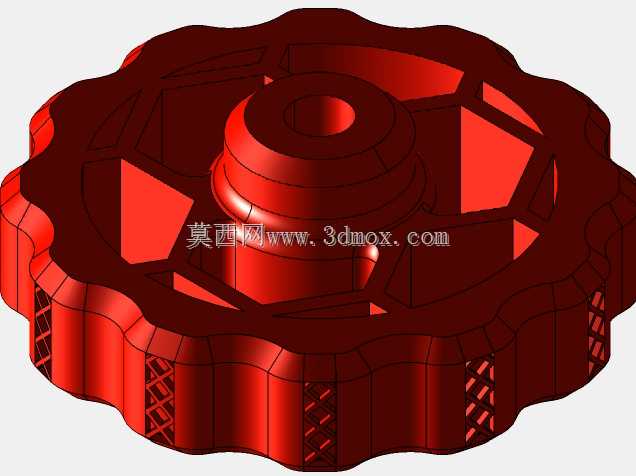

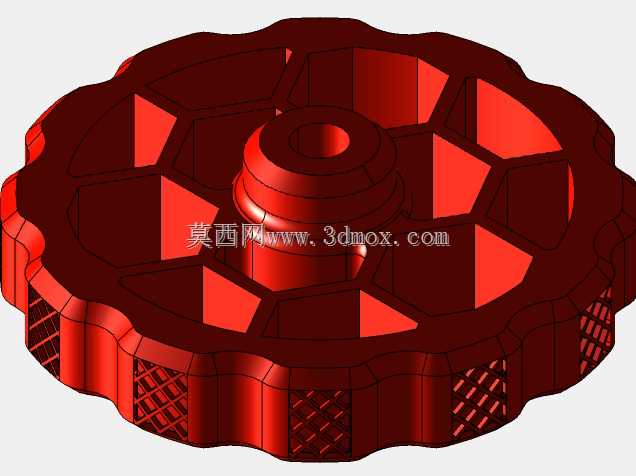

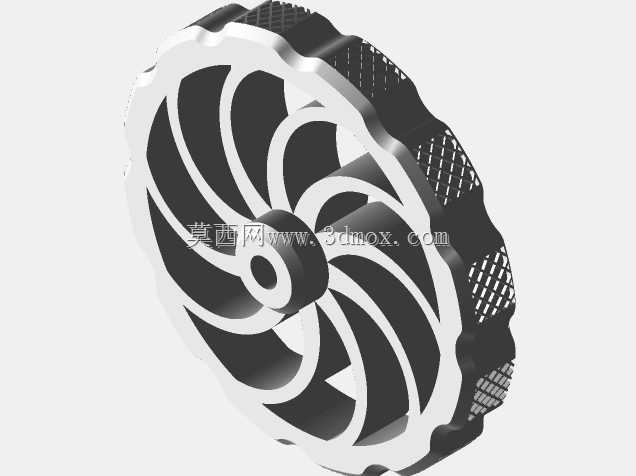

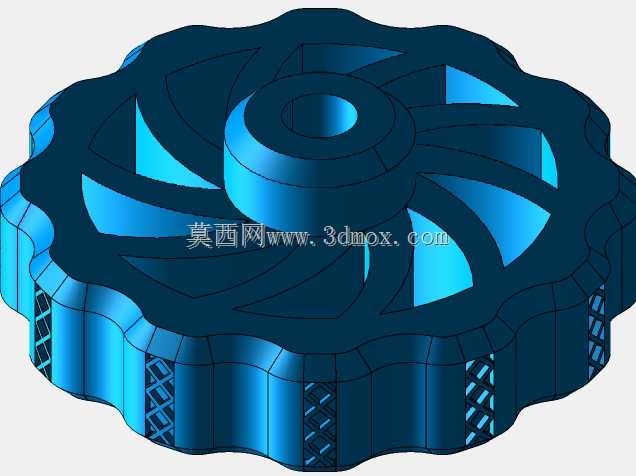

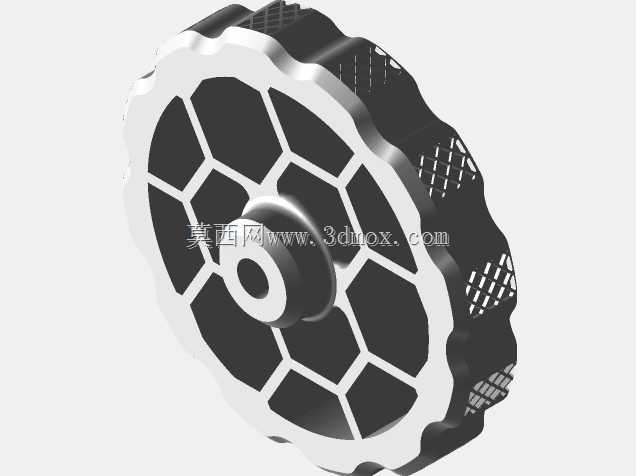

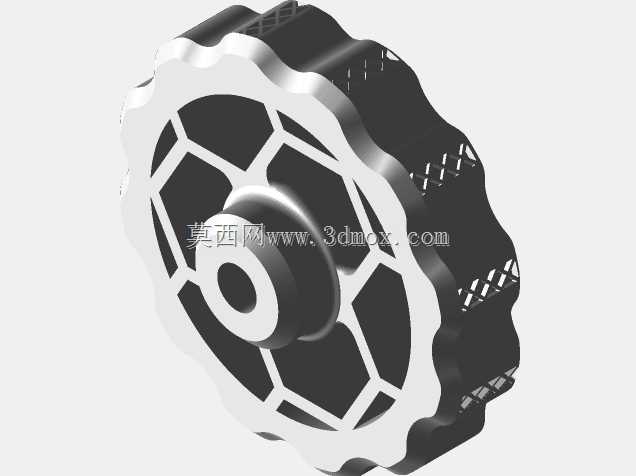

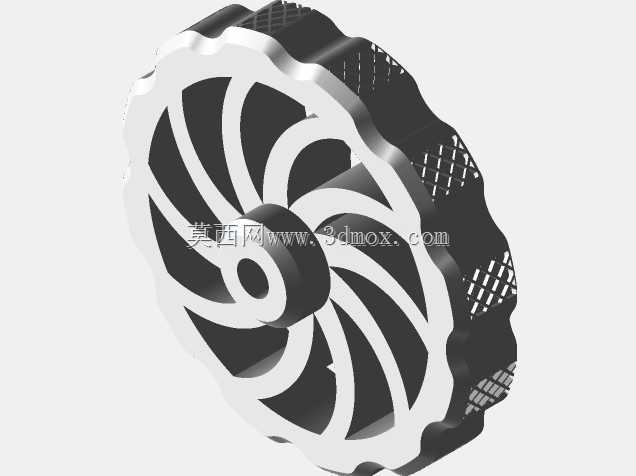

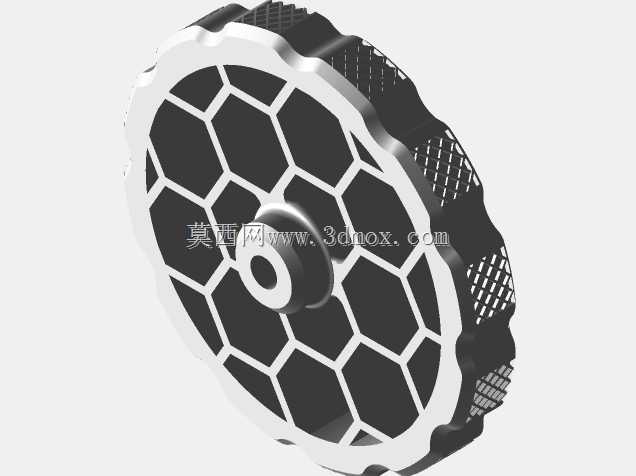

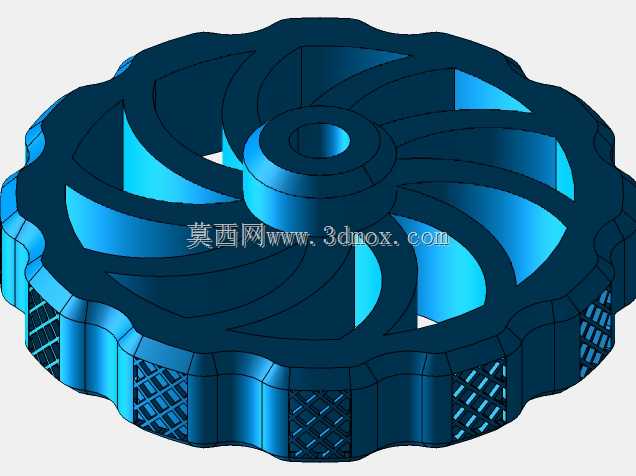

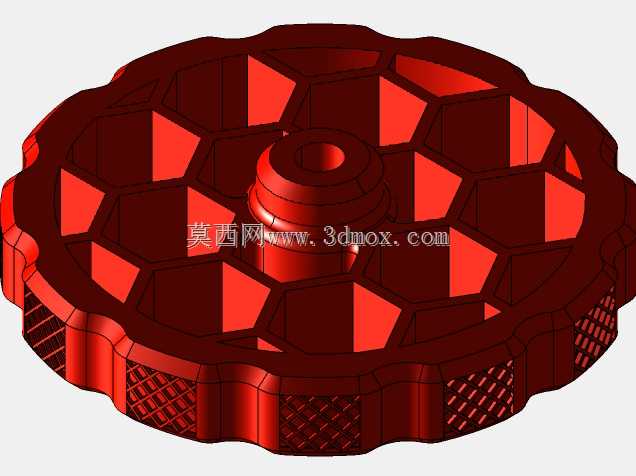

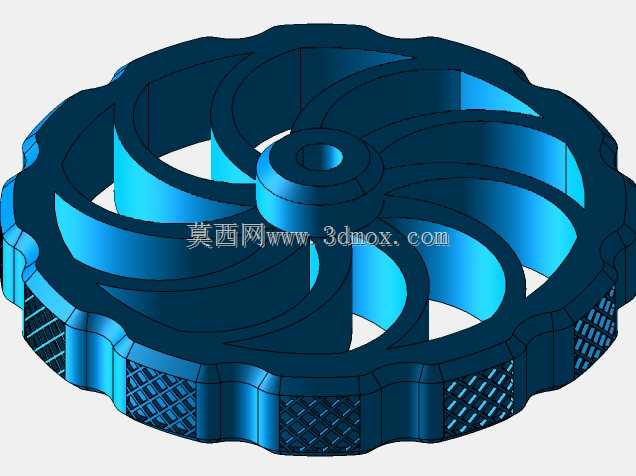

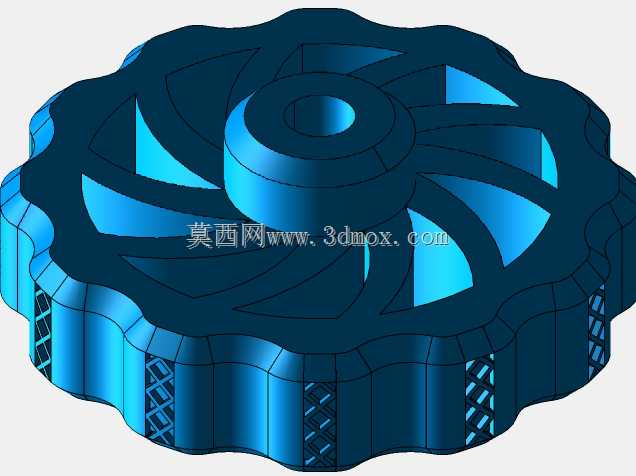

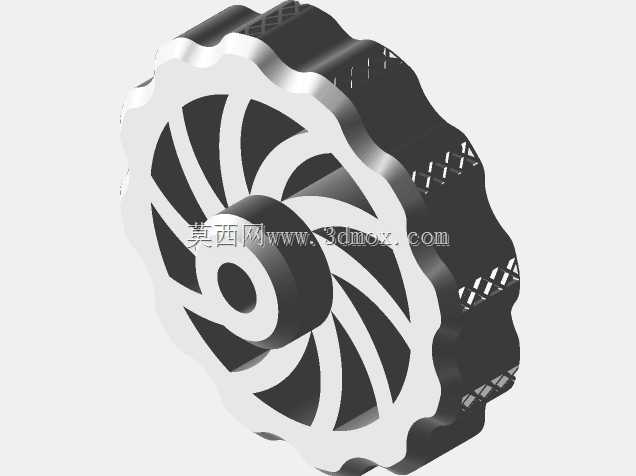

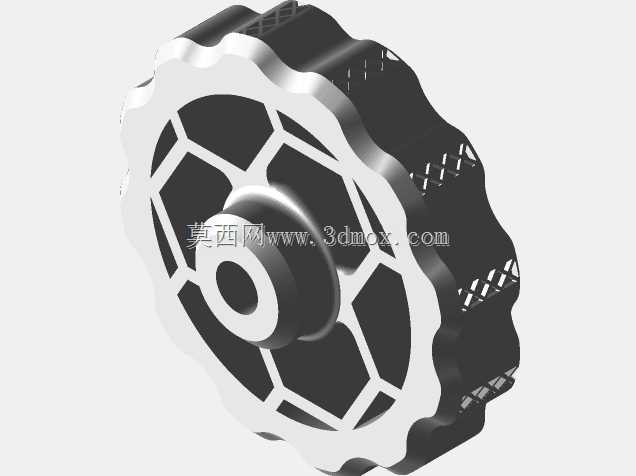

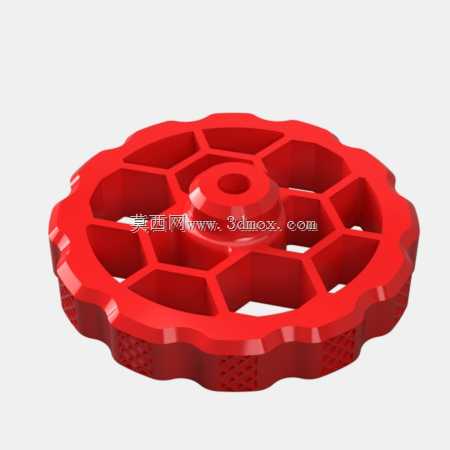

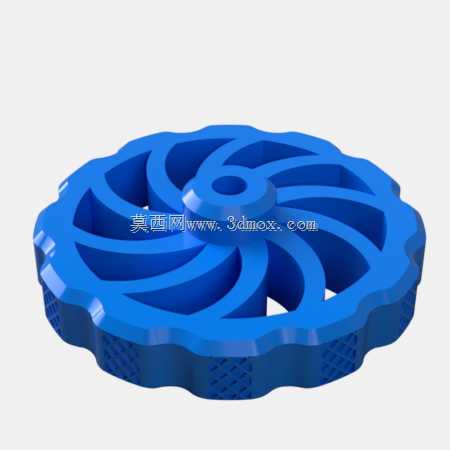

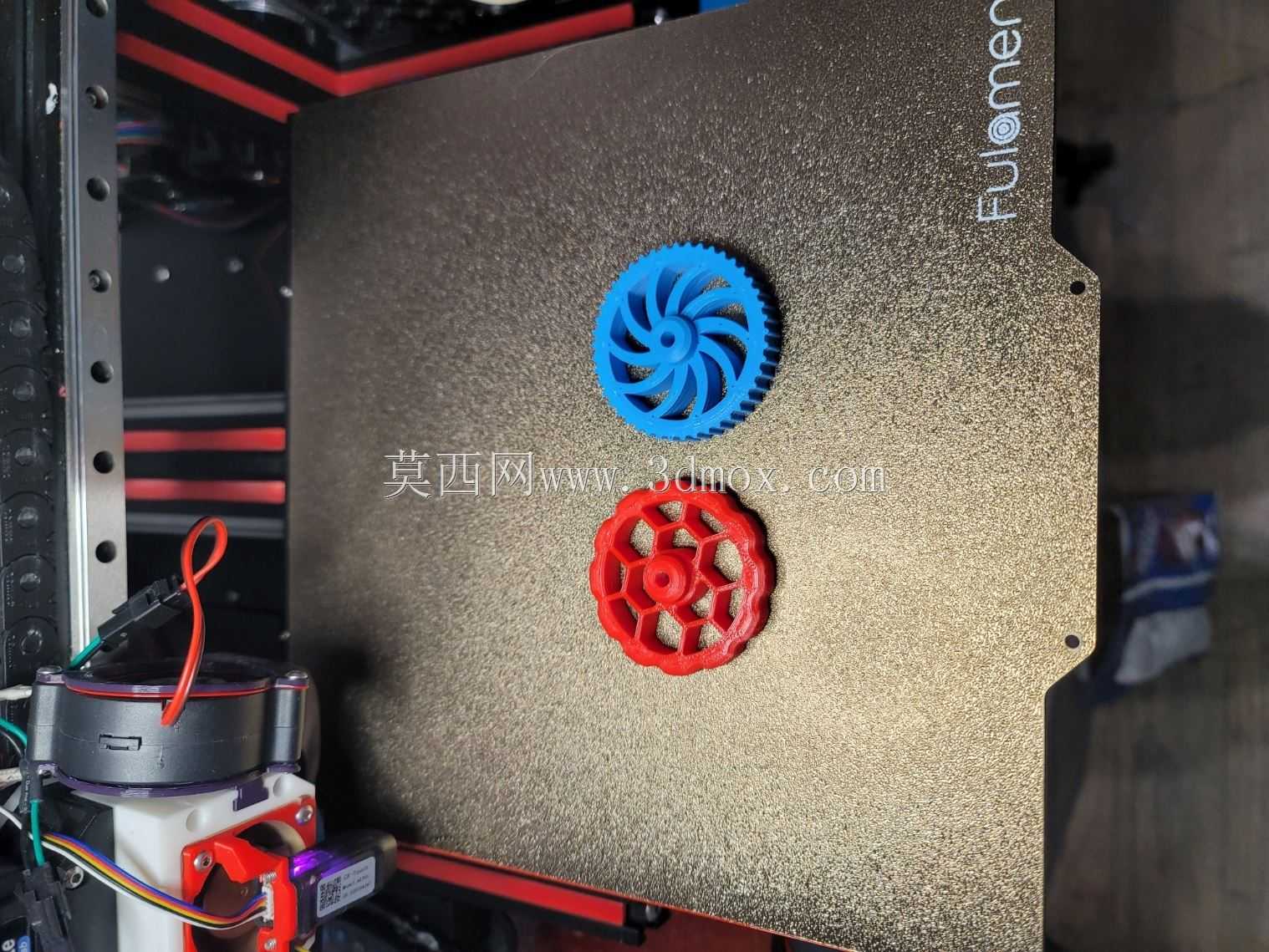

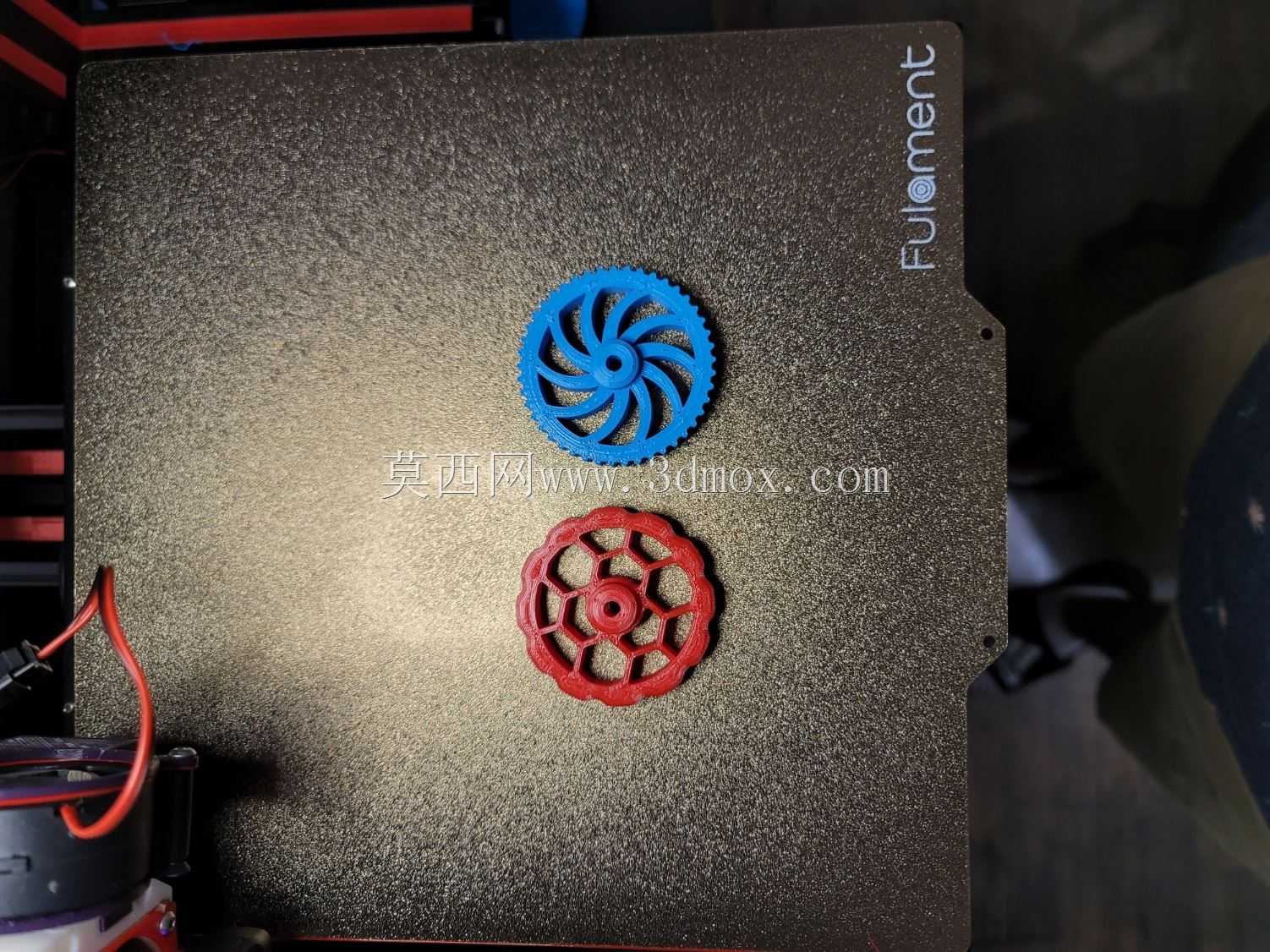

　　结构上，手轮外圈采用连续波浪形瓣状轮廓，边缘形成多个便于指腹施力的凹凸区域。相比光滑圆柱面，这种轮廓在手掌带汗、戴薄手套或快速微调时更不容易打滑。侧面还加入了网格状防滑纹理，纹理区域布置在手指最常接触的外圈下部，既增加旋转摩擦，也能在3D打印成型时减少大面积竖直光滑面带来的层纹观感问题。顶面采用放射状加强筋布局，筋板从中心轮毂向外缘延伸，把圆形手轮分隔成多个近似多边形空腔。这种做法不是单纯为了造型，而是在控制材料消耗和打印时间的同时，提高手轮轴向受压和扭转时的刚性。

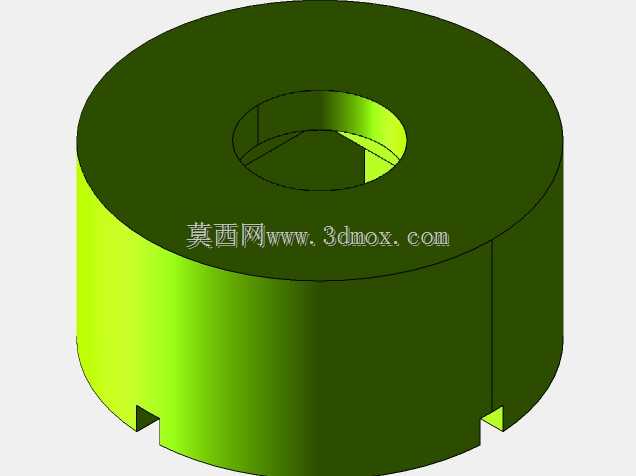

　　中心轮毂是整个零件受力最集中的区域。调平时，操作人员向下按压并旋转手轮，螺纹件的反作用力会集中在中心孔周围，因此轮毂高度、壁厚和筋板过渡圆角都需要留足。模型中提供了多种嵌装思路：一种版本面向热插螺母，利用热熔方式将金属螺母压入中心孔，冷却后螺母被塑料包裹固定；另一种版本适配嵌入式螺母，可在打印完成后通过压装完成连接；还有一种在底部预留空腔，用于放置可拆卸螺母，便于后期更换螺纹规格或维护磨损件。对于经常拆装热床的设备，可拆卸结构能降低手轮报废率；对于追求装配效率的批量制作，热插方案则更省工序。

　　实际打印这类零件时，不能直接默认中心孔尺寸与螺母完美匹配。不同耗材的收缩率、打印机挤出倍率、层高和喷嘴直径都会影响孔位实际尺寸，尤其是PLA、PETG和ABS在冷却后的孔径变化并不一致。工程上通常会先制作公差试块，分别验证螺母压入力、轴向拉脱力和旋转跟转情况，再根据实测结果微调孔径或嵌装槽尺寸。若孔偏大，螺母会在调平过程中随螺杆一起转动，导致手轮失去调节作用；若孔偏小，热插时容易造成轮毂熔融堆积、层间开裂或螺母偏斜。合理的方式是让螺母与塑料之间形成适度过盈，并在孔周保留足够壁厚，使压入应力能够分散到相邻加强筋上。

　　从安装边界看，手轮中心孔需要与调平螺钉同轴，底部平面要贴合弹簧、垫片或热床支撑座。手轮厚度方向不能侵占弹簧压缩行程，否则平台还未调到水平，手轮已经先与支座顶死；径向方向则要保证外圈最大轮廓与热床支架、线卡、皮带固定件保持安全间隙。若设备底部需要工具辅助锁紧，手轮下方还应留出扳手或手指进入的空间。顶面放射筋之间的镂空槽虽然减轻了重量，但也要避免槽边过于尖锐，防止打印翘曲和操作时割手。

　　这类旋钮的设计价值在于把频繁、细微的人工调节转化为稳定可控的机械动作。合理的直径、防滑外圈、加强筋拓扑和螺母嵌装方式，能够让调平过程更顺手，也能减少螺纹松动带来的重复校准。对于结构设计人员来说，它不仅是一个外观手轮，更是螺纹连接、人机操作、打印工艺和装配公差共同约束下的功能件。
