四分之一英寸手动隔离旋塞球阀结构

　　该结构对应小通径管路中的手动隔离与通断控制元件，公称规格为1/4英寸，适用于紧凑型流体回路中对介质流向进行开启、截断和检修隔离的场合。模型主体由阀体、两端内螺纹连接段、旋塞启闭件、阀杆伸出部、操作手柄及限位结构组成，整体外形围绕直通流道布置，两端六角外形便于装配时施加扳手力矩，侧置手柄则用于人工切换阀门状态。

　　从实际使用场景看，这类小规格隔离旋塞球阀常见于实验台架、小型气动系统、冷却支路、润滑管路、检测设备和轻型工艺管线中。它并不承担复杂调节功能，核心任务是在设备维护、支路切换、仪表拆装或局部检修时，将某一段管路与上游介质可靠隔开，也可在正常运行时保持全开，使介质从一端流向另一端。由于通径较小，结构空间往往受限，设计时需要兼顾阀体强度、密封位置、操作力矩和外部扳手空间，不能只按外观比例搭建。

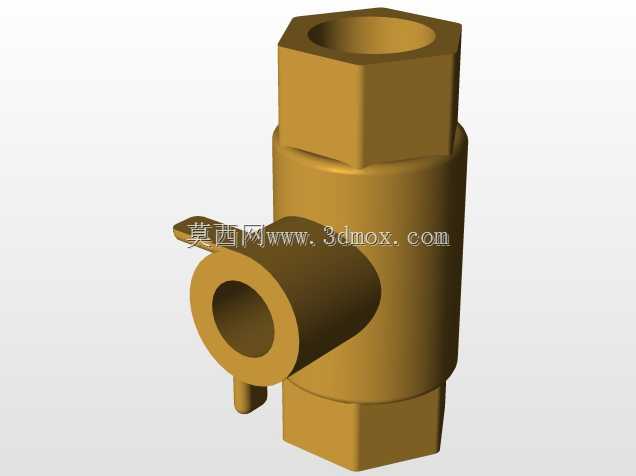

　　建模时应先确定两端连接轴线。阀体沿水平方向形成直通通道，两端接口采用内螺纹连接思路，外部加工成六角轮廓，既符合管件装夹习惯，也能在狭窄安装位置提供明确的受力面。阀体中段为圆柱形承压壳体，内部容纳旋塞启闭件；流道转折处需要保留足够壁厚，避免在螺纹根部、六角过渡区和阀杆穿插区形成应力集中。若用于金属件，应关注铸造或机加工后的最小壁厚、倒角过渡以及内腔清根；若用于三维展示或装配校核，则应把螺纹起止区、密封接触面和手柄运动包络表达清楚。

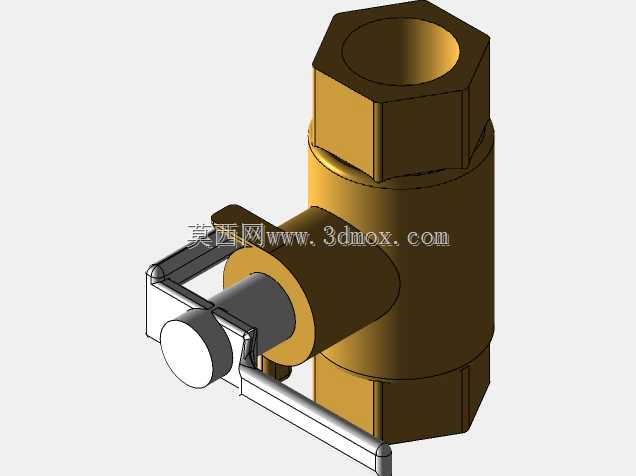

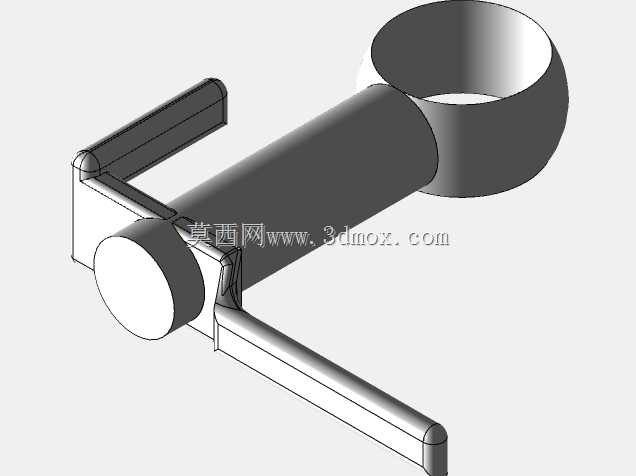

　　启闭功能由侧向阀杆和内部旋塞完成。阀杆从阀体侧面伸出，轴线与主流道垂直，端部连接平板式手柄。手柄绕阀杆旋转时带动内部旋塞转动，使流道在全开与全关之间切换。手柄下方的限位面用于约束转角，防止操作人员过度旋转造成密封件错位。模型中手柄采用细长杆状结构，端部带握持圆柱，靠近阀杆处设有折弯和铰接式轮廓，这种布置有利于在小阀门上获得足够杠杆长度，降低手动操作力矩。结构设计时还要确认手柄在全开、全关两个位置不会与相邻管道、接头或设备面板干涉，尤其在并排安装的阀组中，手柄抬起高度和旋转半径往往比阀体本体更影响布局。

　　外形尺寸与安装边界可按1/4英寸管件的工程比例理解。两端接口同轴，阀体主体高度大于外径，顶部和底部均设置六角段，侧面阀杆组件向外突出，手柄展开后形成最大侧向轮廓。进行管路布置时，不能仅预留阀体本身的圆柱空间，还需在阀杆侧留出手柄转动范围，在两端六角处留出扳手进入空间。若阀门靠近墙板、管夹或其他阀件，应校核手柄90度切换过程中的扫掠区域，并保证检修时能够从端部接入管钳或扳手。对于需要频繁操作的位置，可将手柄方向调整到人员易触及的一侧；对于长期处于固定状态的隔离点，则可优先考虑紧凑布置，但仍需保留应急操作空间。

　　密封与承压思路集中在阀体内部。旋塞与阀体之间需要形成稳定的密封副，阀杆穿出位置也要考虑介质外漏风险。虽然外观模型主要展示外部结构，但在详细设计时应区分金属接触面、密封件安装槽、压紧结构和装配顺序。两端内螺纹接口承担管路连接载荷，拧紧时产生的轴向力会传递到阀体端面，因此六角与圆柱过渡处不宜出现尖锐棱边。阀杆孔与主腔相交区域属于结构薄弱点，周边壁厚应均匀过渡，避免因开孔削弱导致承压能力下降。

　　从三维建模方法看，适合先建立主流道基准轴和阀杆旋转轴，再以两轴交点为中心搭建阀体、旋塞和操作机构。阀体可通过回转体与六角拉伸体组合，内腔按流道和旋塞腔分别切除；侧部阀杆、压盖、手柄和销钉等零件按装配关系分层建模。手柄不应作为单纯装饰件处理，其长度、折弯角度、铰接位置和限位接触点都应反映真实运动逻辑。渲染时可将阀体设置为黄铜色金属外观，手柄采用钢质浅色表现，以便区分承压主体与操作件，也便于在装配评审中快速识别手动操作部位。

　　在选型和结构复核时，应把该件视为管路系统中的安全隔离元件，而不是普通接头。全开状态下要求流道阻力小、介质通路顺畅；全关状态下要求截断明确、手柄位置易于辨识；维护状态下要求两端能够承受装拆力矩，且操作件不会因空间不足而无法动作。围绕这些要求，模型在比例、连接端、侧向驱动、手柄包络和阀体强度区域上的表达，能够为小型管路设计、设备装配干涉检查以及阀门类教学演示提供直接参考。
