HAWE哈威BWH型液压换向阀结构

　　这组结构围绕哈威BWH系列截止式换向阀展开，型号标识BWH3A-3/290-qq-1-2-G24对应三位三通、额定压力约290bar、24V直流电磁铁驱动的配置，属于高压液压系统里负责油路通断与方向切换的核心控制元件。在实际机床、压机、冶金辅机这类工况里，这类阀常被装在阀组集成块或独立油路板上，用来控制单作用油缸升降、液压马达启停，或者给夹紧回路、保压回路做先导级控制；截止式阀芯的密封特性让它在高压、长时间保压场景下比滑阀更能扛内泄，停机后油路锁止更稳。

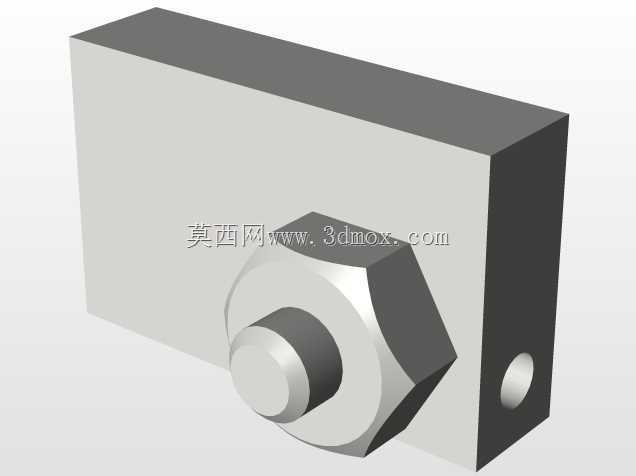

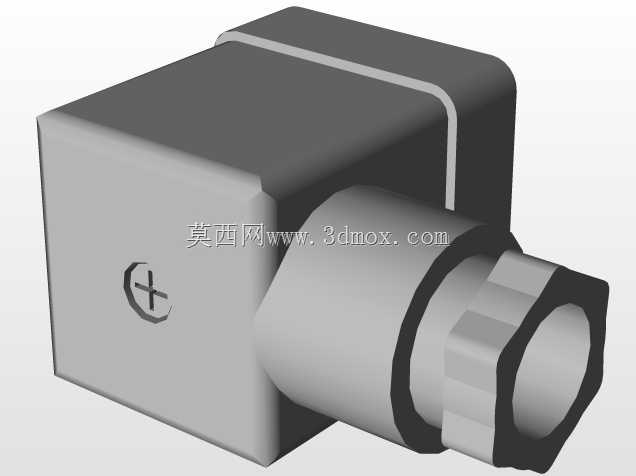

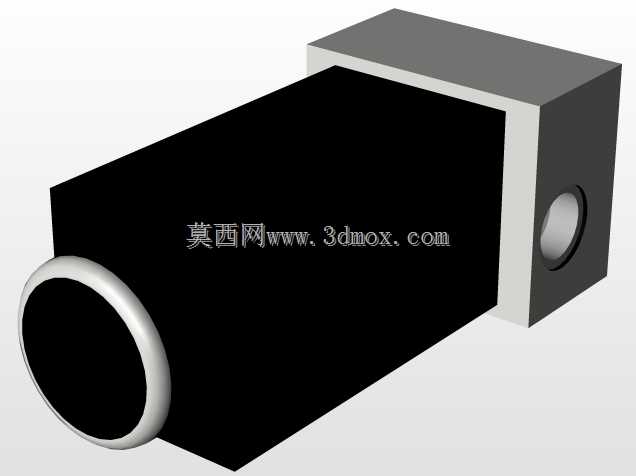

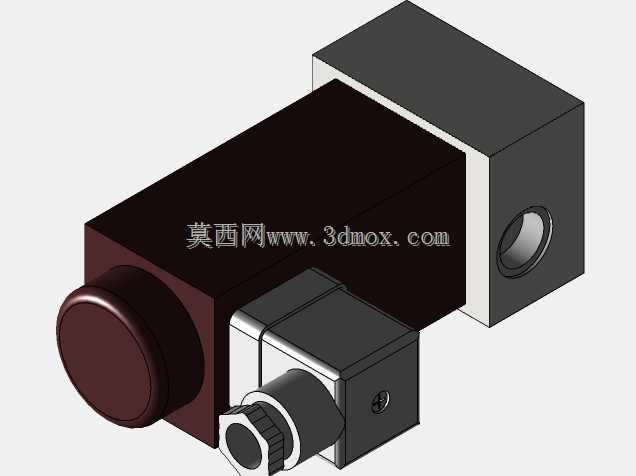

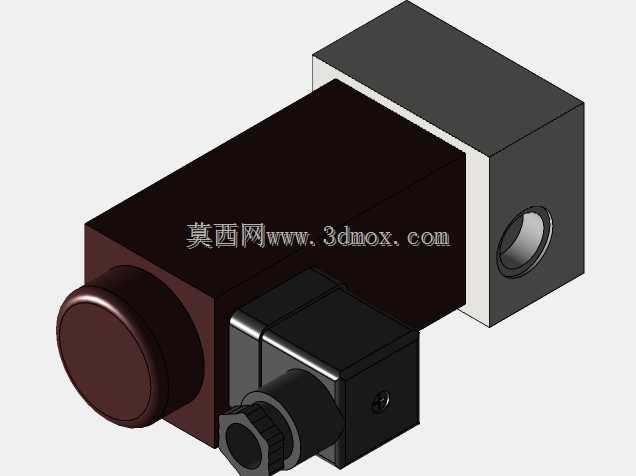

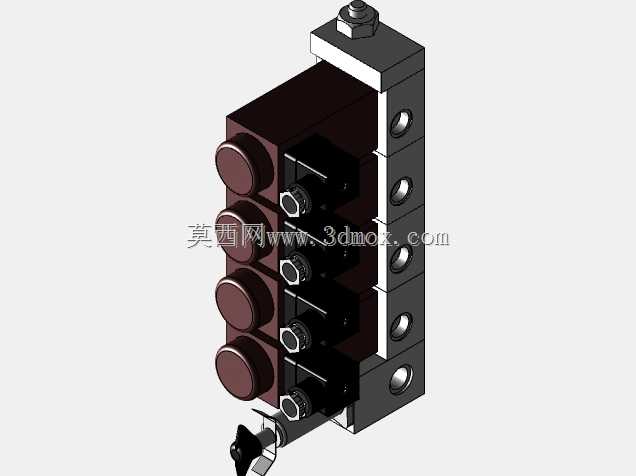

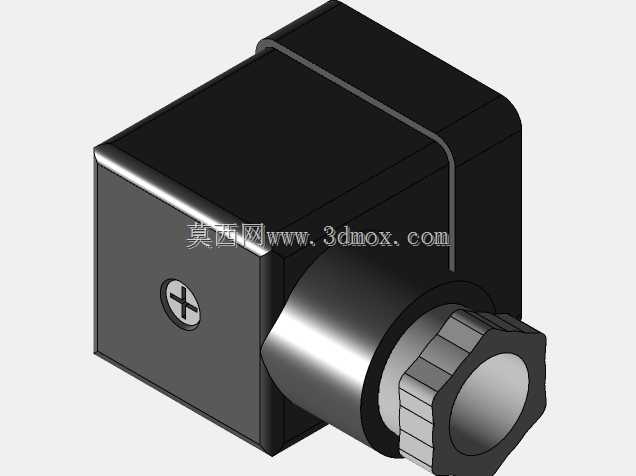

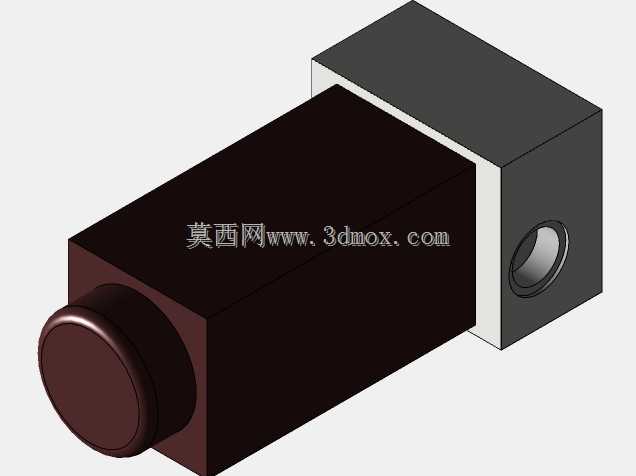

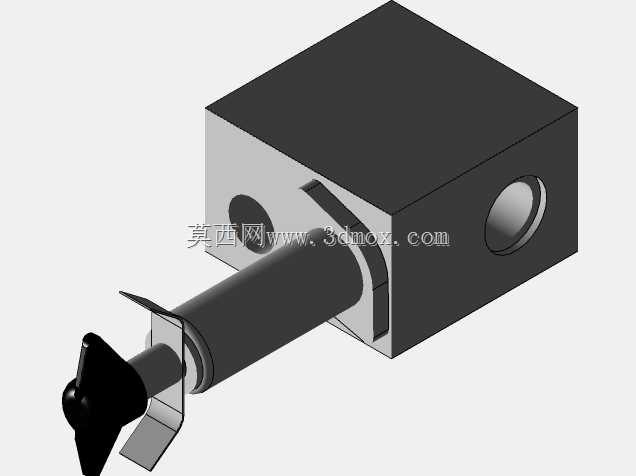

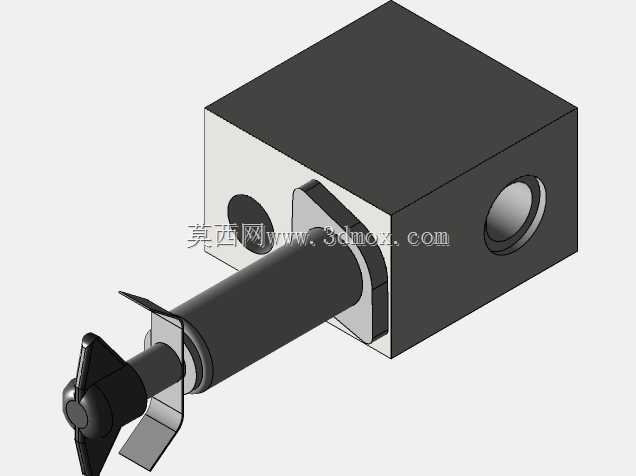

　　从外形布局看，主体是深棕色长方体主阀段，内部加工出阶梯式阀腔、进回油道与工作油道，左端圆形端盖封住阀芯装配孔，端盖外圆预留密封槽与紧固台阶，现场拆检阀芯时不用整体拆阀块；右侧浅灰色方块是安装连接板，侧面开出的圆形通油孔对应工作油口，板内流道和主阀段油道严格对中，接合面靠平面密封加O型圈杜绝高压渗漏。下方黑色组件是湿式电磁铁总成，方形线圈壳体包裹励磁线圈，中部带滚花纹理的是手动应急推杆——设备断电或者电磁铁故障时，用工具顶这个推杆就能临时推动阀芯换向，方便调试、排障和安全复位，线圈侧面的小螺钉是接线端子固定位，24V供电走线从侧方接入，避免和上方油管干涉。

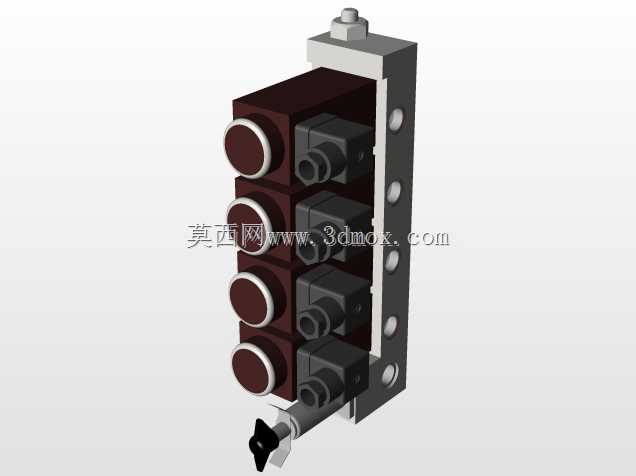

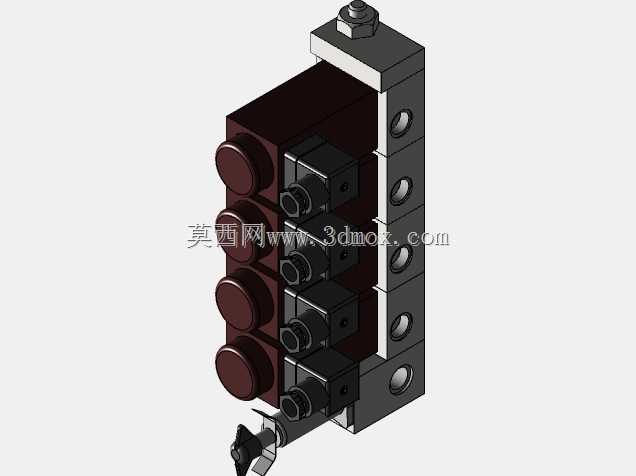

　　建模时优先还原了各段的装配关系：主阀段和连接板靠止口定位，保证油孔同轴度，电磁铁和阀体之间用衔铁套管同轴连接，阀芯行程被限制在几毫米量级，模型里把端盖倒角、线圈壳体拔模斜度、油口沉孔这些细节都做了出来，没有把各零件糊成一个整实体。安装边界上，这类阀通常靠连接板背面的螺栓孔固定在阀块顶面，轴向要留出电磁铁接线和手动推杆操作空间，至少预留出线圈长度加手指操作的余量；径向油口接管后要避免和相邻阀件的油管、接线插头碰撞，阀块布局时同规格阀件间距一般按线圈外廓再加十几毫米间隙来排。

　　设计思路上，截止式阀芯靠锥面或球面密封，换向时通过电磁铁推动顶杆顶开阀芯，弹簧力负责复位，三位结构在中位时可以实现油口截止或者卸荷，适配不同的保压、卸荷需求；290bar的额定压力对应锻钢或高强度铸铁阀体，流道孔径经过匹配，在通流能力和阀体力之间做平衡，既保证执行元件动作速度，又不让阀块体积过大。现场选型时要核对油口通径、电磁铁电压、中位机能，安装时保证接合面平面度，密封件沟槽尺寸不能超差，否则高压下容易出现外漏；电磁铁接线要做好防护，切削液、液压油飞溅的机床环境里，接插件部位要避免长期积油。整个结构把高压阀体、密封端盖、电磁驱动、应急操作几个功能模块整合在紧凑空间里，是高压小流量液压回路里非常典型的方向控制元件结构。
