医用双路供氧分流调节阀门结构

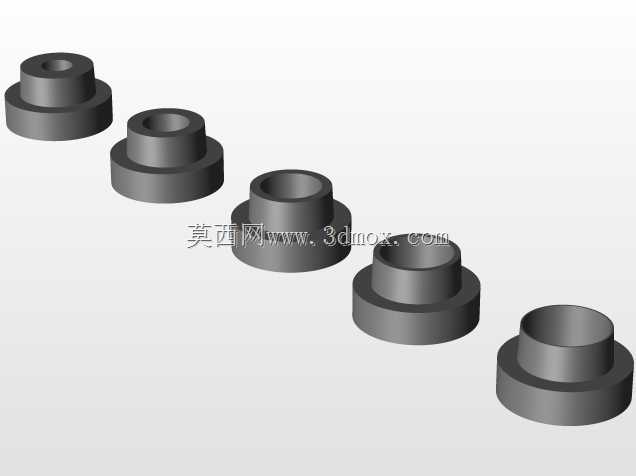

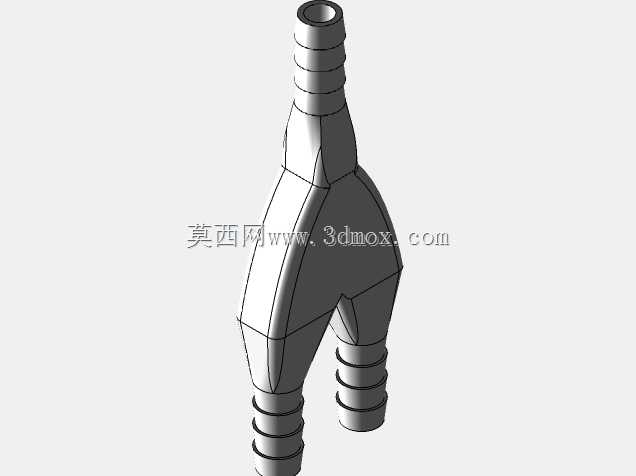

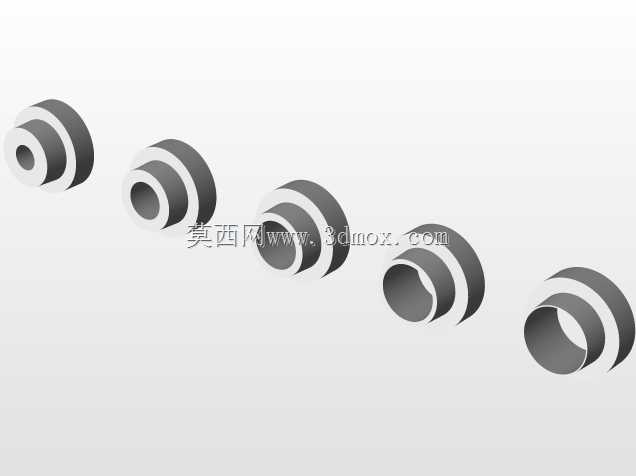

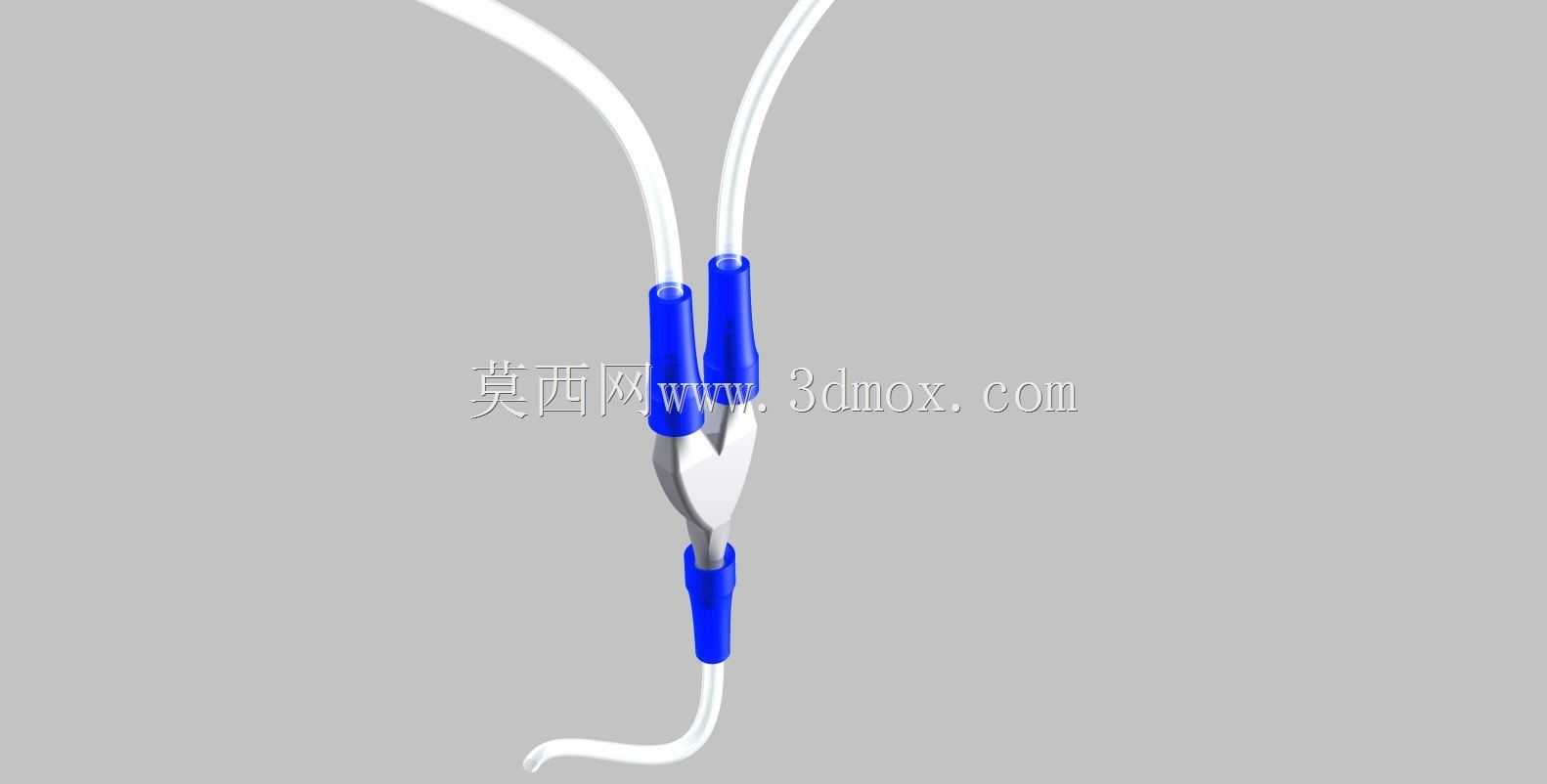

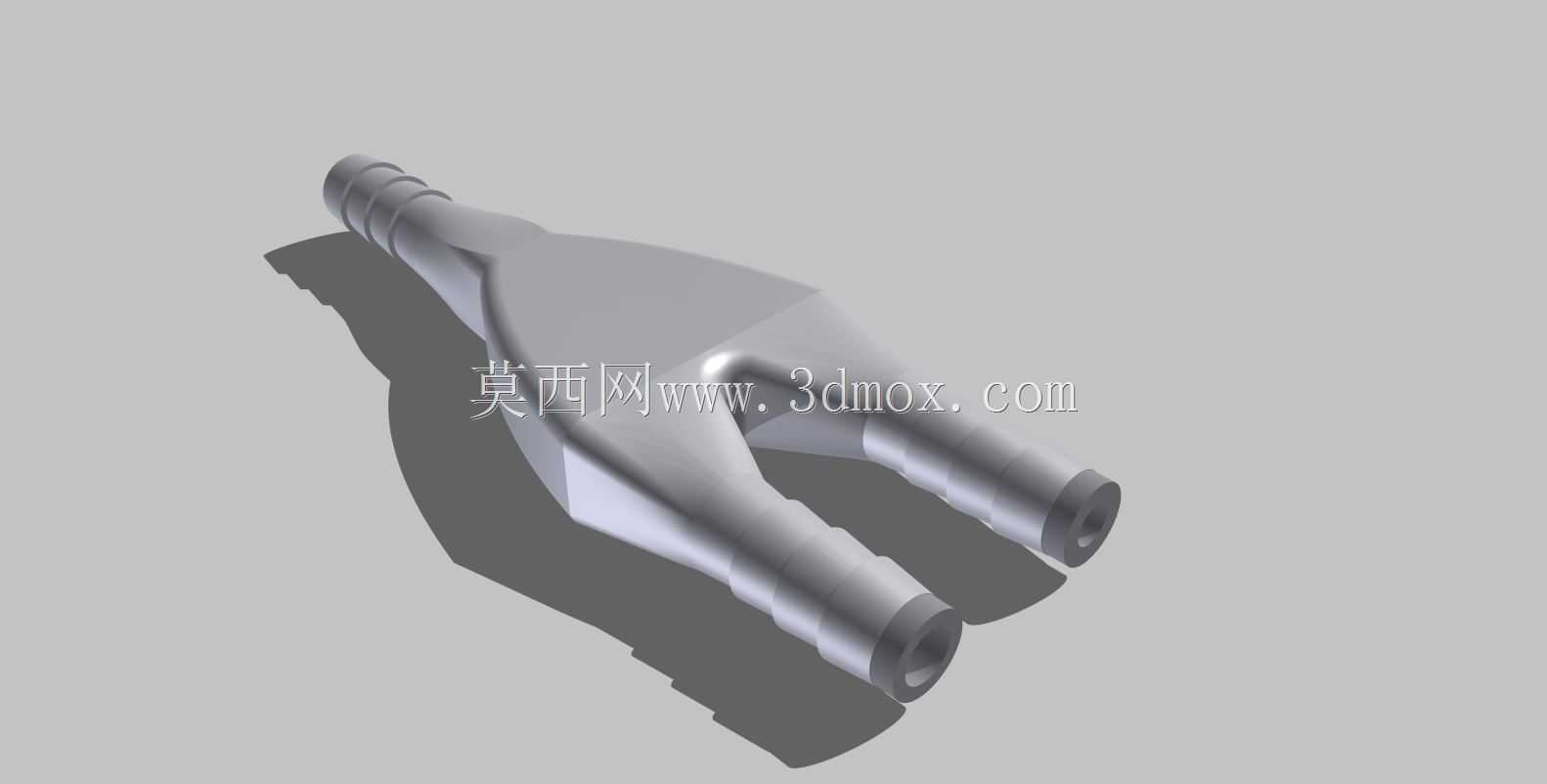

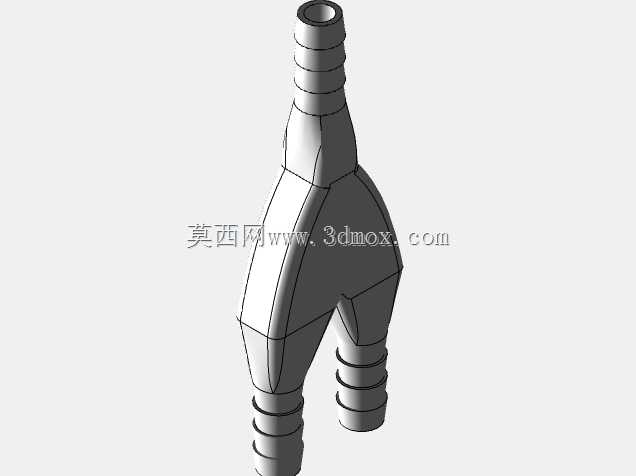

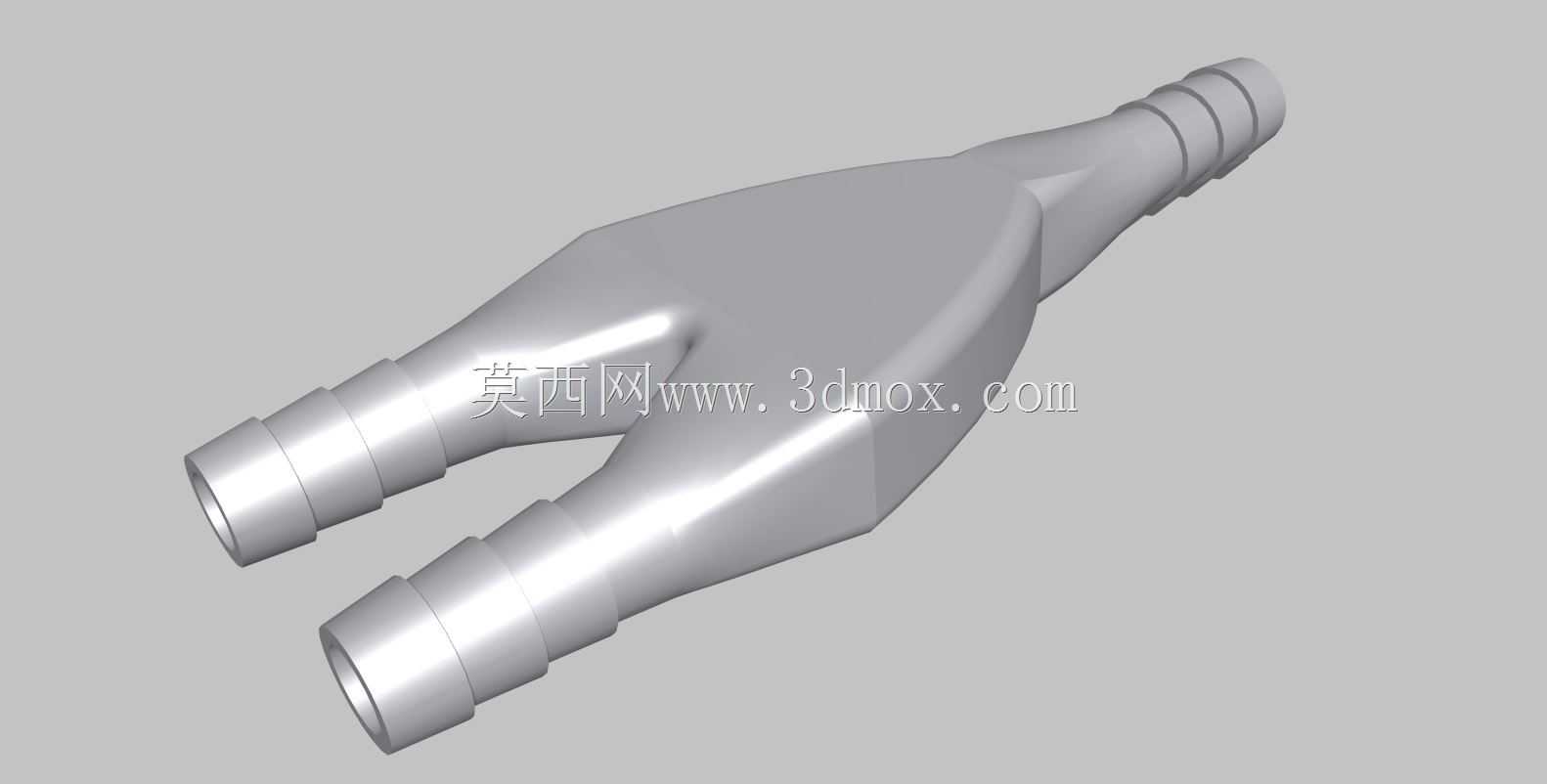

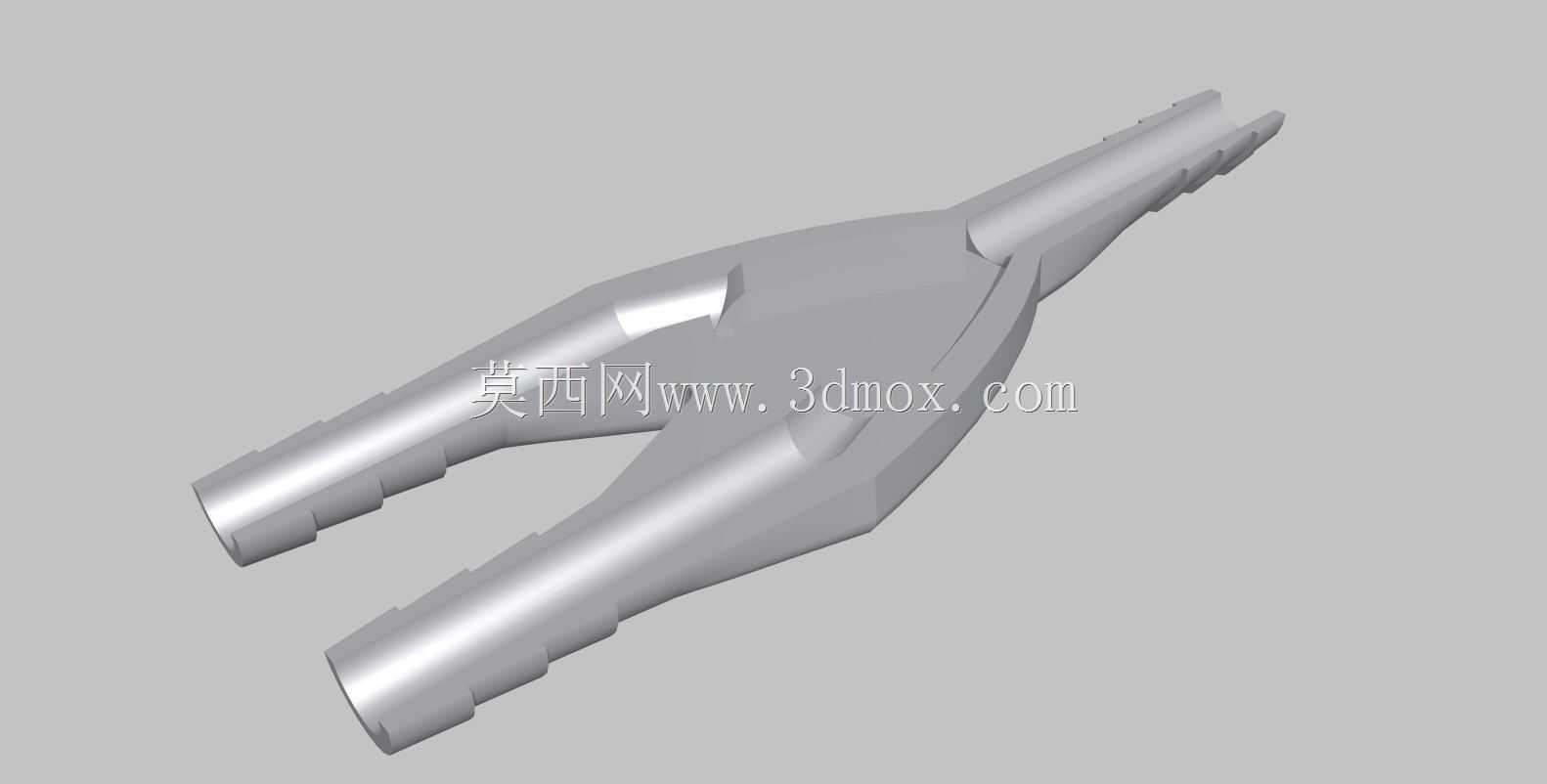

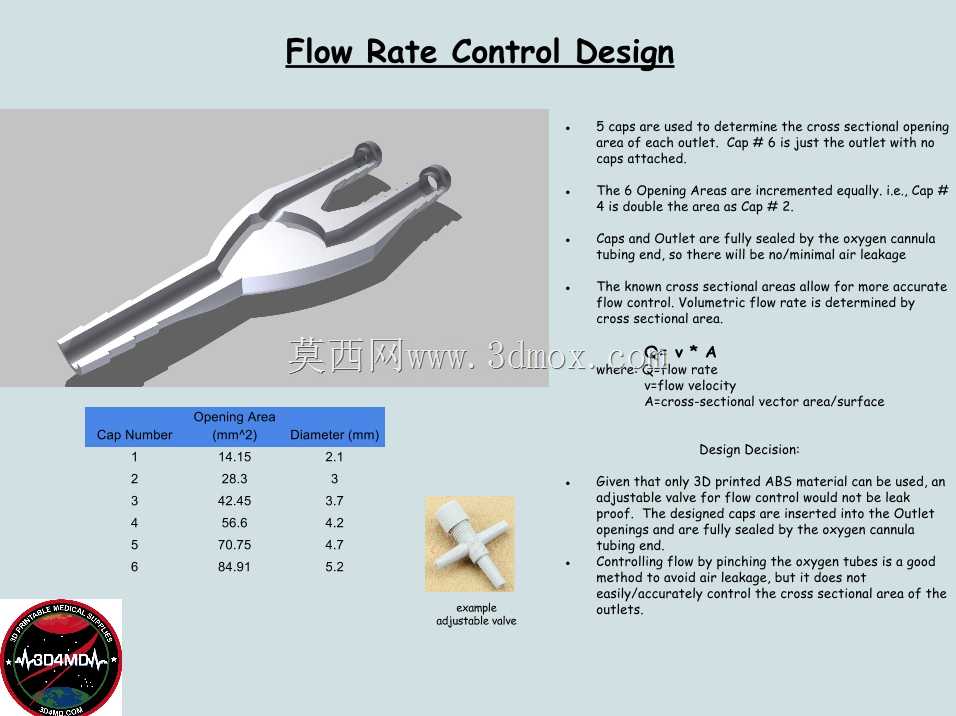

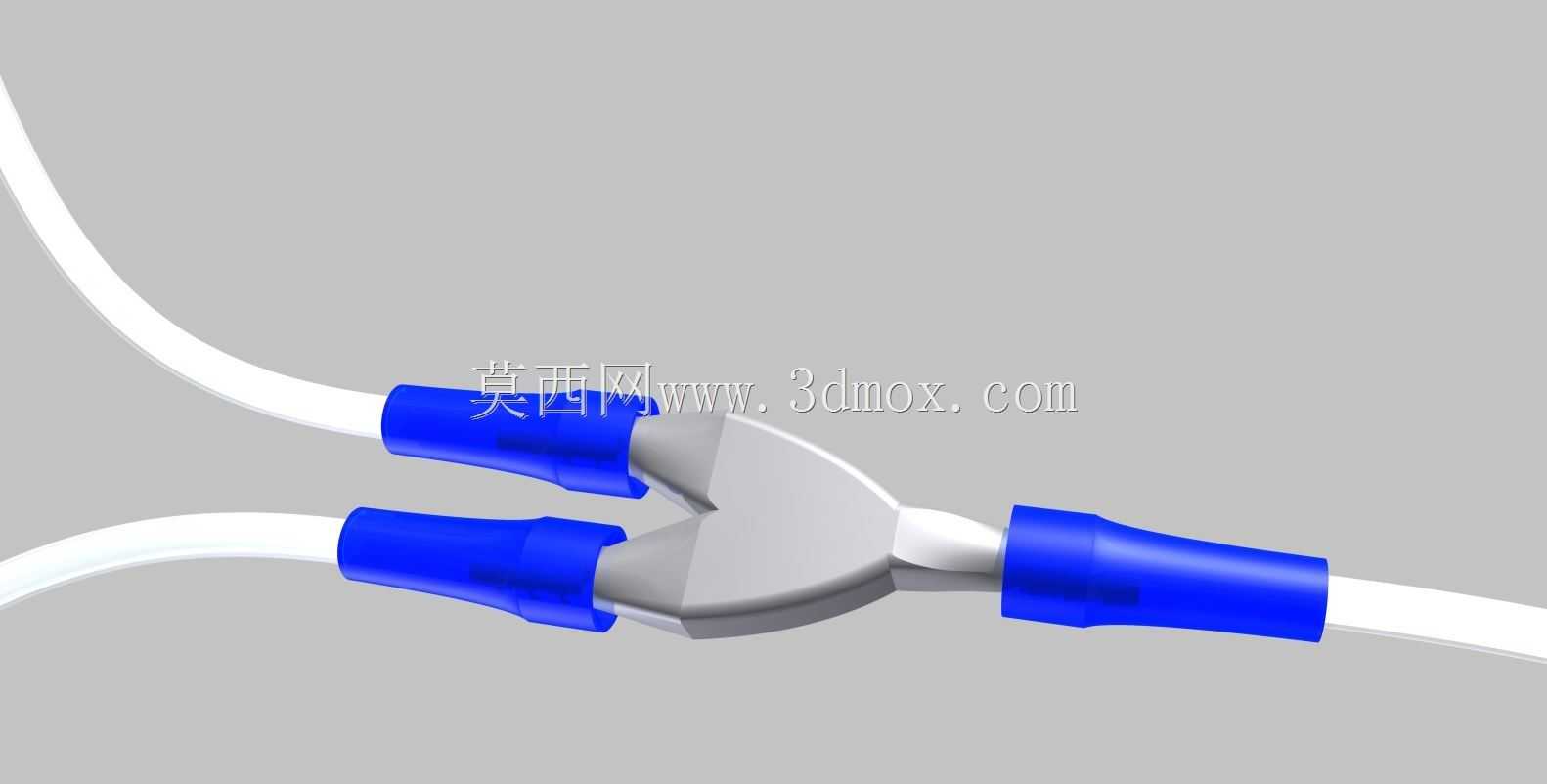

　　在高原野外作业、灾害应急救援、基层医疗点临时供氧这类场景里，单瓶氧气往往需要同时供给两名患者使用，常规的单路供氧终端无法实现独立的流量管控，很容易出现两路气流互相干扰、单路流量过大造成氧气浪费、或是流量不足无法满足患者吸氧需求的问题，这款氧气阀门分离器正是针对这类实际使用痛点开发的专用分流部件。从实际使用场景出发，这款分流阀直接对接标准医用氧气瓶的输出终端，不需要额外加装转接构件，整体采用对称式的三路接口布局，一端为通用的标准进气接口，可直接匹配现有医用氧气管路的快插接头，另外两个输出端分别对应独立的供氧支路，每个支路都集成了独立的流量调节结构，通过改变调节端插入阀腔的深度来改变出气口的通流截面积，

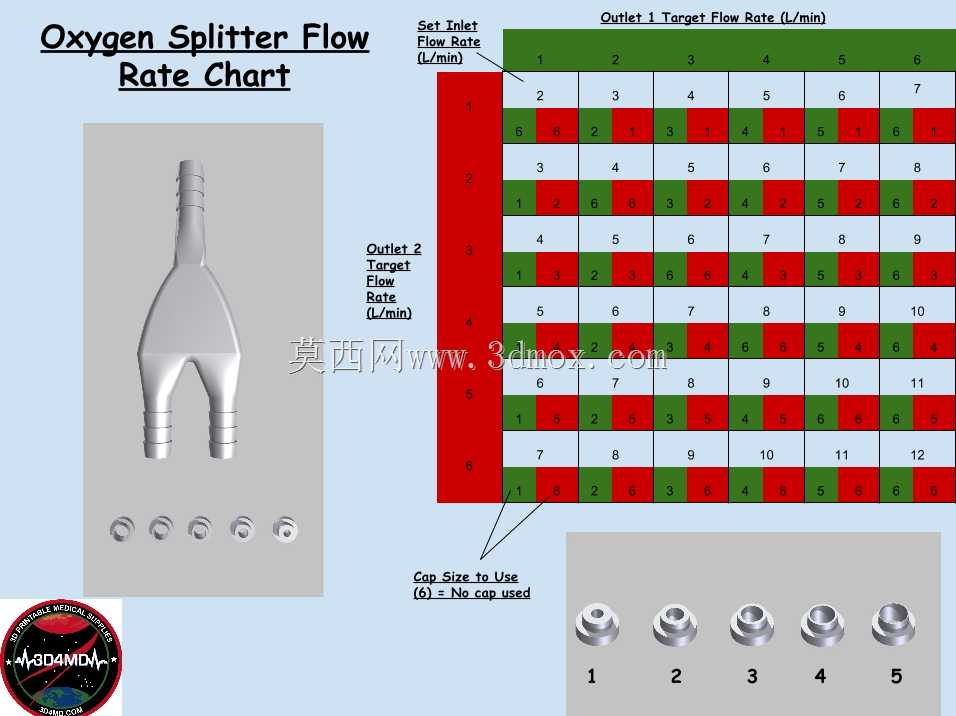

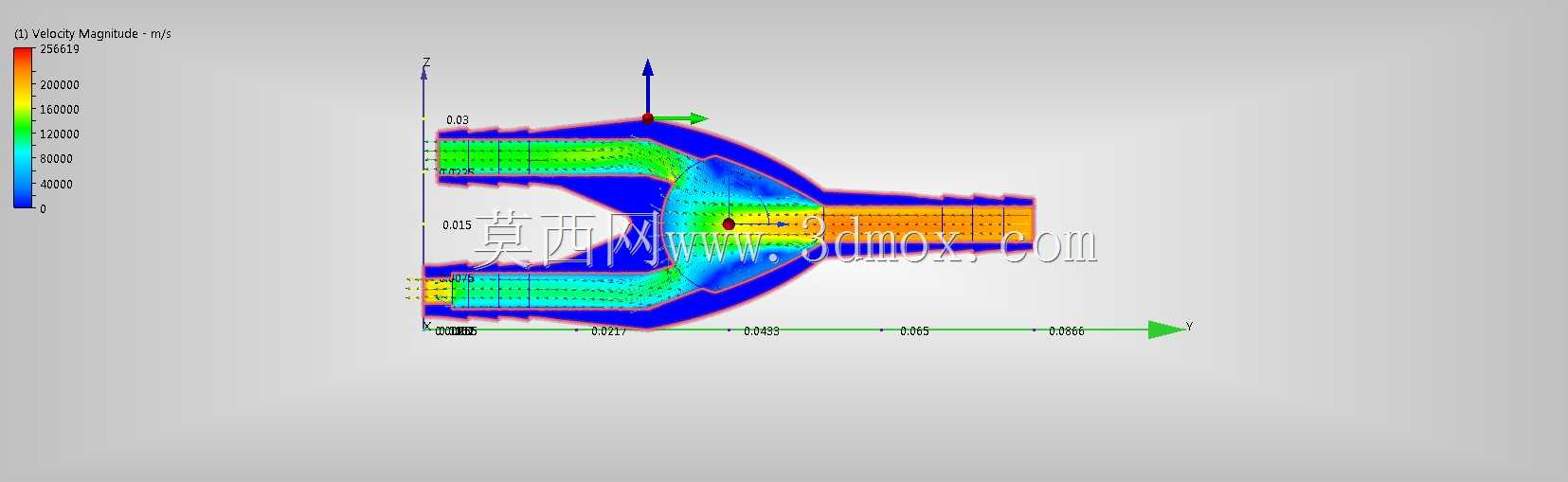

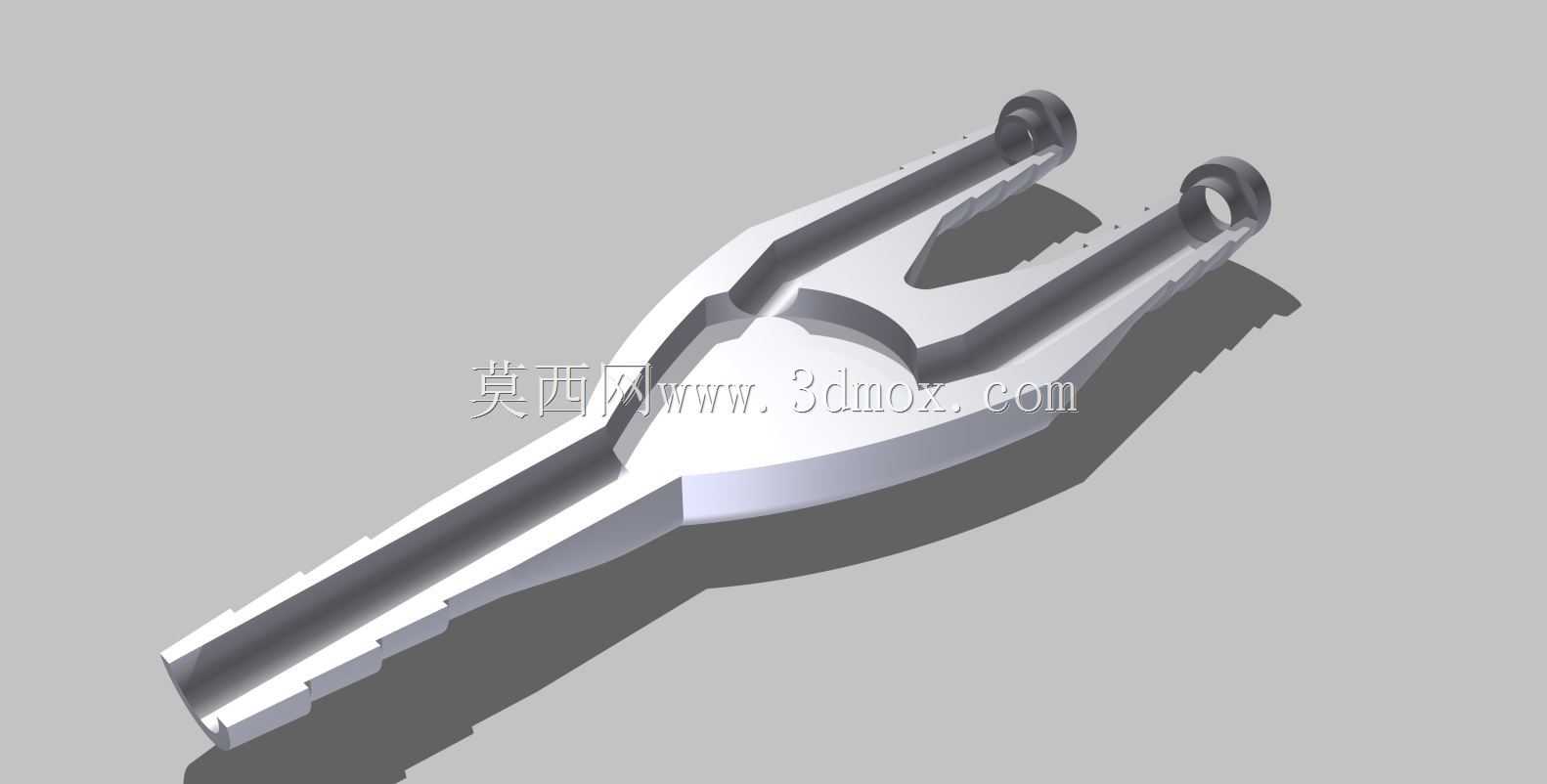

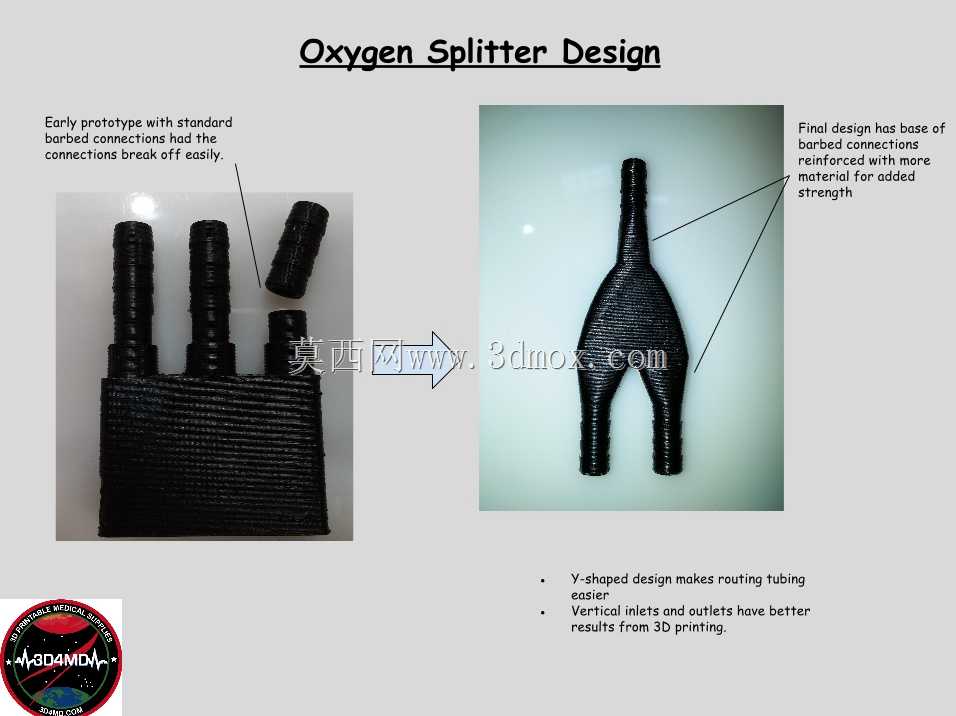

　　以此实现单路0-5L/min区间内的无级流量调节，两个支路的调节过程完全独立，不会出现单路调节时另一路流量波动的问题，能够同时满足两名不同吸氧需求患者的使用要求。设计过程中优先考虑了熔融沉积3D打印的工艺适配性，整体结构没有复杂的倒扣与悬空结构，所有壁厚均控制在1.8-2.5mm区间，既保证了打印过程中不需要额外添加支撑结构，减少后期处理的工作量，也能满足0.4MPa常规供氧压力下的结构强度要求，不会出现阀体开裂、接口漏气的问题。阀体的流道采用平滑圆弧过渡设计，没有直角弯折结构，能够最大程度降低氧气在流道内的流动阻力，减少压力损失，保证输出端的氧气压力稳定。三个管路接口均采用带锥度的快插结构，

　　配合常规的医用PVC氧气管可以实现可靠的插接密封，不需要额外的卡箍或密封件就能满足医用供氧的气密性要求，插拔操作便捷，在急救场景下可以快速完成管路连接，节省准备时间。外形尺寸方面，整体阀体的最大轮廓尺寸控制在45mm×30mm×20mm以内，重量不超过15g，不会因为阀体自重对氧气管路造成额外的拉扯，安装后不会占用过多的设备空间，不管是固定在氧气瓶支架上，还是临时放置在病床边都不会出现干涉问题。调节端的旋钮部分做了防滑的棱纹结构，即使佩戴医用手套也能精准完成流量调节操作，不会出现打滑的问题。考虑到医疗场景的使用要求，整体结构没有卫生死角，所有外表面与流道内壁均做了平滑处理，使用常规的医用酒精擦拭即可完成消毒，可重复消毒使用，

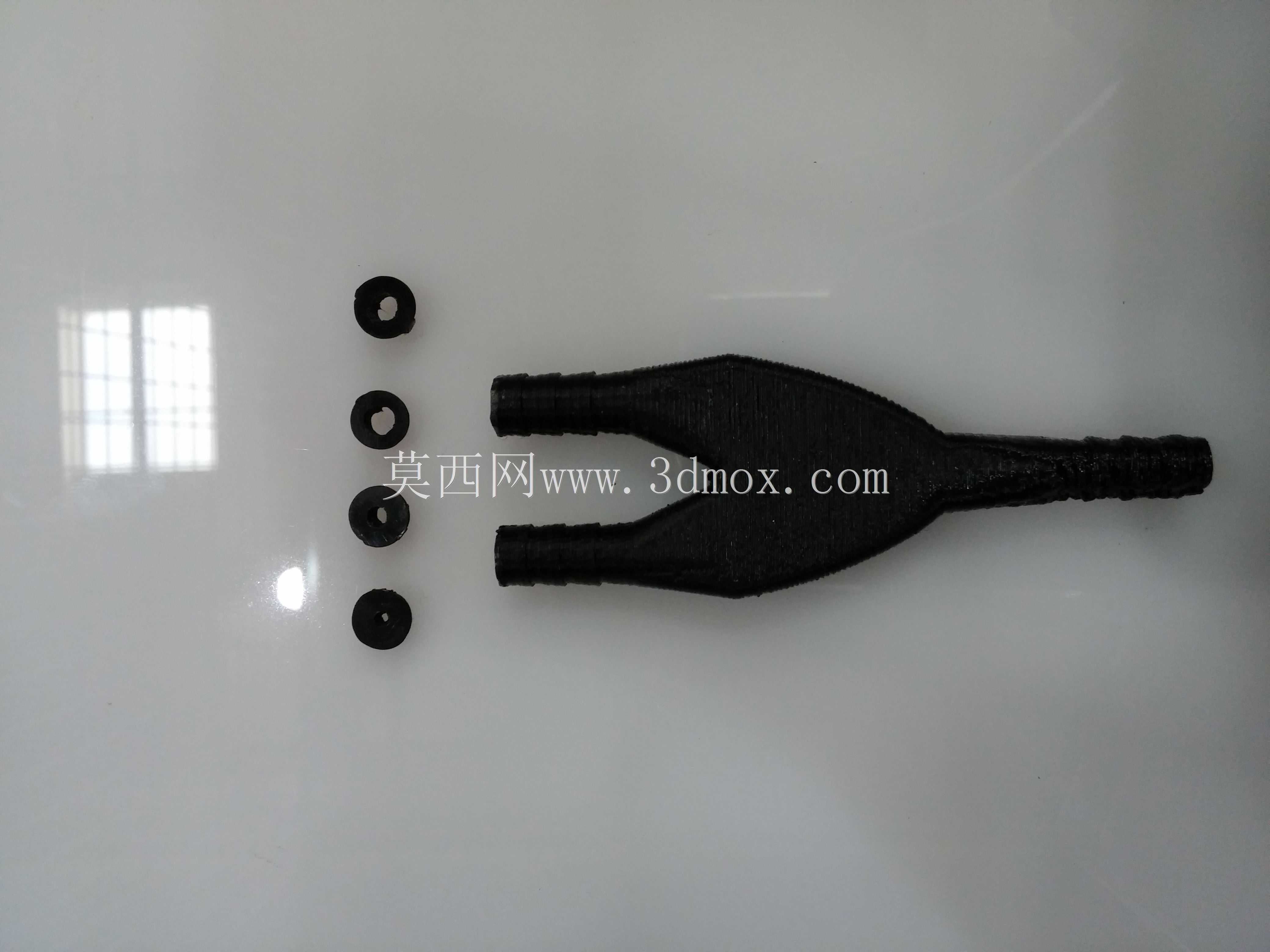

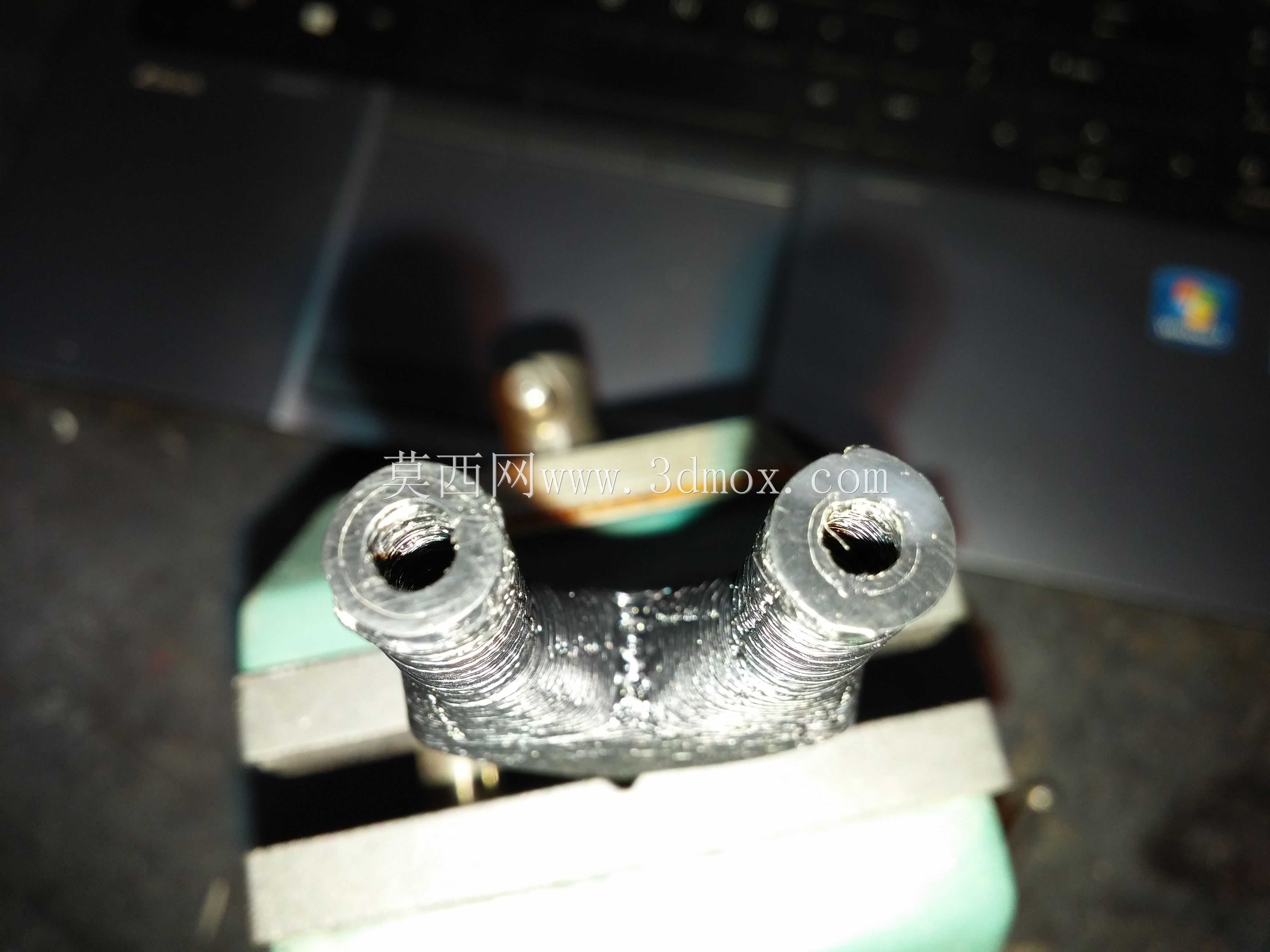

　　也适合单次打印后作为一次性应急部件使用，在低资源配置的野外救援场景下，只需要配备普通的FDM桌面3D打印机与ABS耗材，就可以快速完成该部件的制作，不需要复杂的机加工工序，能够快速补充应急医疗物资的缺口。实际测试过程中，当进气端压力稳定在0.3MPa的常规供氧压力时，两个支路分别调节至2L/min与3L/min的常用流量档位，持续通气24小时未出现漏气、流量漂移的问题，调节旋钮的阻尼手感均匀，没有卡顿或松动的情况，接口处的拉拔力达到15N以上，正常使用过程中不会出现管路意外脱落的问题。流道的通径设计经过反复校核，在最大流量档位下，单路的氧气输出流量可以达到6L/min，能够满足重症患者的大流量吸氧需求，同时调节结构的线性度良好，流量调节的刻度对应关系清晰，操作人员可以根据患者的实际需求快速调整到合适的流量档位，不需要反复调试。
