CA6140车床环形比例底座结构件

　　该环形比例底座结构件面向CA6140普通车床的配套装配场景开发，在卧式车床的进给传动链、主轴箱端盖限位、溜板箱辅助支承环等工位中可作为比例验证样件使用，实际产线中这类环形件常承担轴向定位、间隙隔套、旋转件径向限位的作用，车床运行时主轴带动工件高速回转，环形底座的同轴度误差会直接传导至被加工工件的圆度公差，若环件端面平行度超差，还会导致锁紧螺母预紧力分布不均，长期交变载荷下出现支承面压痕、传动窜动等故障，建模阶段优先保证环体的内外圆同轴度、两端面平行度两项核心形位公差，和车床主轴的装配基准保持统一。

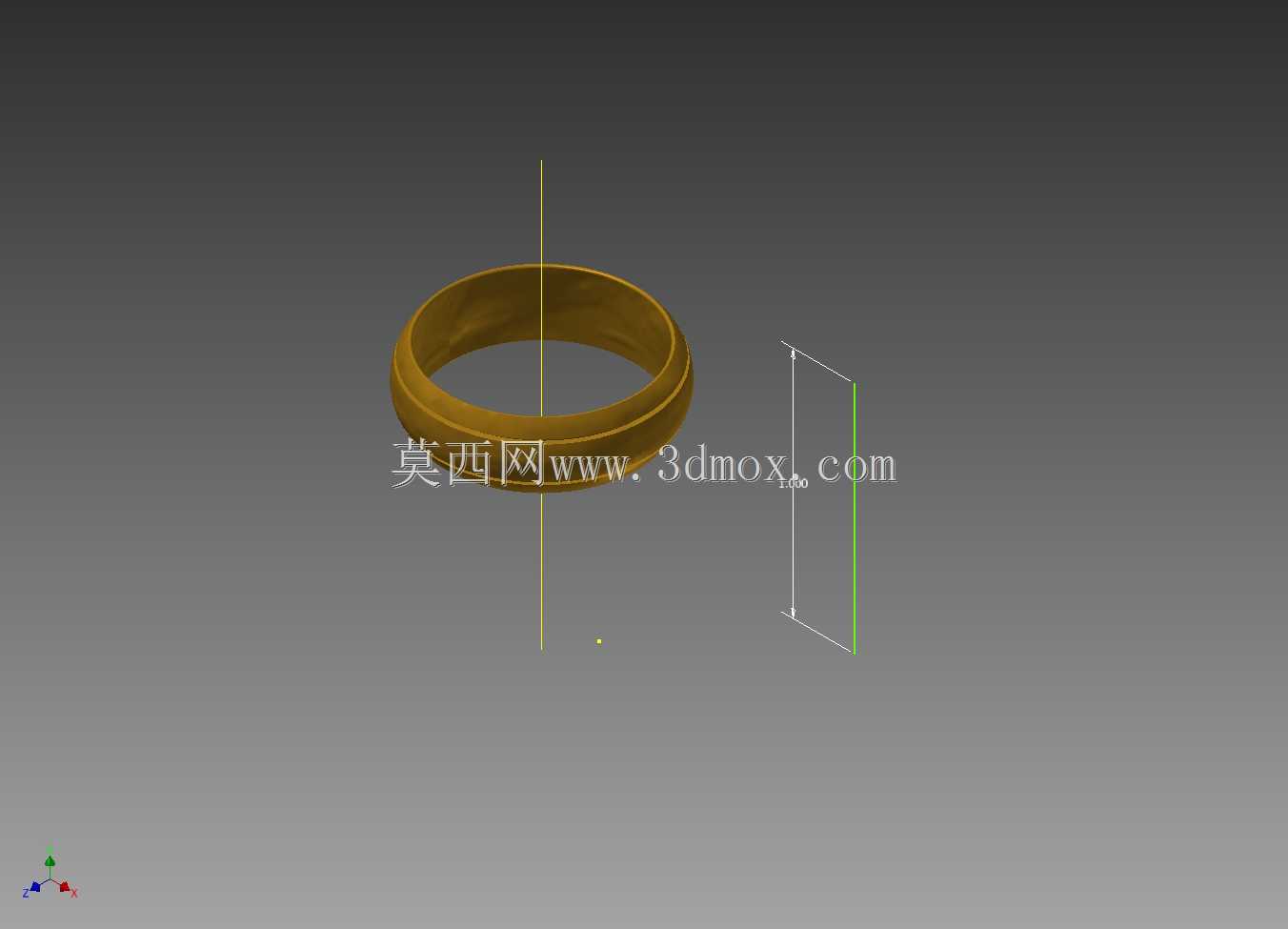

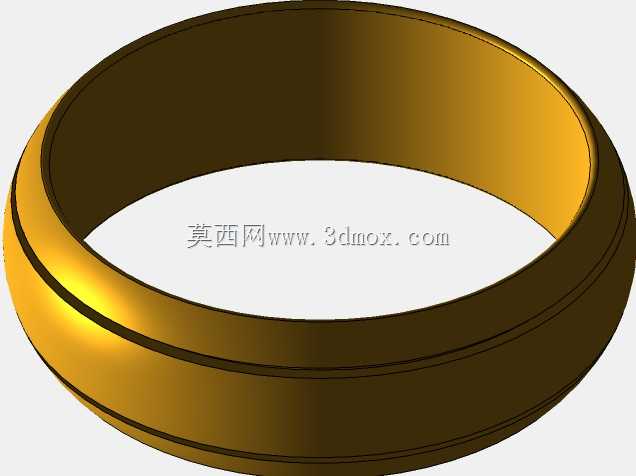

　　从结构外形来看，该零件为等壁厚回转环形结构，整体无复杂异形曲面，环体轴向高度与径向宽度按照CA6140车床对应安装工位的边界尺寸做比例缩放，建模时先绘制内外圆的二维草图，通过回转特征一次性生成主体环壁，环体外侧预留的微小凸台结构用于和车床箱体的定位槽对位，装配时可快速完成周向防转，不需要额外加工销孔即可限制环件随轴转动的自由度。安装边界方面，环件的内孔直径匹配对应传动轴的轴颈尺寸，采用过渡配合公差，外圆尺寸适配箱体座孔的安装空间，轴向厚度小于相邻两个传动零件的间隙总和，装配后不会出现轴向顶死、干涉摩擦的问题。

　　设计思路上没有额外添加冗余的减重孔或加强筋，一方面这类环形支承件在车床运行中主要承受轴向预紧力和小幅径向挤压力，等壁厚的环体截面应力分布均匀，满载工况下环壁各位置的形变差可控制在0.02mm以内，完全满足车床常规加工的精度要求；另一方面简化的结构更适配车床的批量加工工艺，实际生产中该零件可选用45号钢无缝钢管下料，经车床三爪卡盘装夹后一次走车削内外圆，再平端面保证厚度尺寸，后续仅需做调质处理提升表面硬度，加工工序短、制造成本低，更换维护时拆装也十分便捷。

　　在实际设备运维场景中，这类环形底座属于车床的易损辅件，长期运行后环体端面会因反复挤压出现磨损凹坑，当磨损量超过0.1mm时就会导致传动间隙变大，加工工件出现振纹，此时直接更换同规格环件即可快速恢复设备精度，不需要对主轴或箱体做复杂修复。三维建模过程中同步还原了环件的倒角细节，内外圆的两端均加工有0.5×45°的导入倒角，既可以在装配时起到导向作用，避免轴颈装入时刮伤配合表面，也能去除车削加工产生的锐边毛刺，防止运维人员拆装时被划伤。模型的比例设定完全参照CA6140车床的真实零件尺寸链，可直接用于装配干涉校验、维修拆装模拟、机床结构教学演示等场景，设计人员也可在该基础模型上调整环体的壁厚、高度参数，快速衍生出适配不同工位的隔套、挡环、支承环类零件，覆盖车床主轴箱、进给箱、溜板箱多个部位的环形件设计需求。
