三十一齿传动链轮精密结构造型

　　在常规中小载荷链传动布局里，链轮的齿形轮廓、分度圆边界以及安装孔位的匹配度，直接决定整套传动链路运行时的啮合平顺性与链条磨损速率。这款31齿链轮的结构造型，围绕短节距滚子链的啮合工况完成全参数化构建，齿部轮廓按照链节啮合轨迹逐齿排布，每一个齿槽的圆弧过渡都对应链条滚子的落位区间，运转过程中滚子可以顺畅啮入齿槽，在承载段保持稳定贴合，离开啮合区时无硬性剐蹭，避免链条在高速或交变载荷下出现跳齿、爬齿问题。

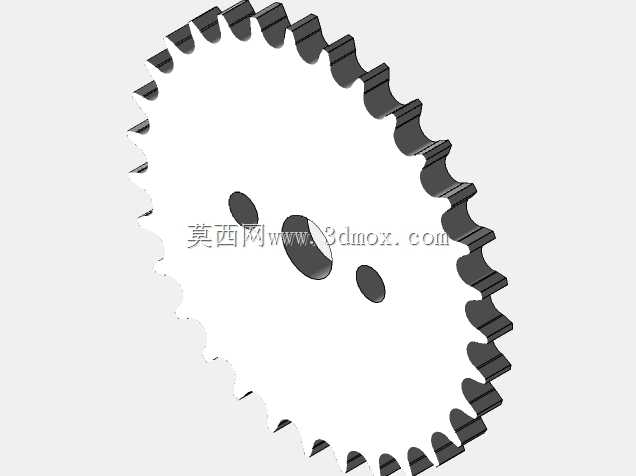

　　从安装边界来看，该链轮分度圆直径为94.20mm，齿顶外圆尺寸99.28mm，适配链节节距9.525mm，对应常规06B系列滚子链的传动规格，整体盘式结构厚度紧凑，盘面预留三处安装孔位，中心主孔用于穿装传动轴传递扭矩，两处副孔可配合锁紧螺钉、定位销完成周向防转固定，不需要额外加工复杂的轮毂凸台就可以直接装夹在对应轴端，在CA6140普通车床的进给传动改造、小型输送线主轴传动、轻工包装设备的动力输出端都能直接适配。

　　建模过程中先以链节节距、齿数为基础参数推导分度圆基准，再逐一生成单侧齿廓曲线，通过圆周阵列完成全部31个齿的均布排布，齿侧的拔模斜度与端面倒角同步做出，既还原了实际机加工后链轮的刃口处理状态，也在虚拟装配时可以直接校验链条包角范围内的齿部干涉情况。盘体采用等厚薄板轮缘设计，在保证齿根弯曲强度的前提下尽可能降低转动惯量，传动轴启停瞬间的惯性冲击更小，对于频繁正反转的传动工位来说，能有效降低轴端轴承受到的交变载荷。

　　实际选型应用时，这款链轮适合布置在两轴中心距适中的开式传动场景，比如小型物料输送机的头尾辊动力传递、机床附件的进给动力输出、自动化专机的同步传动链路，31齿的齿数选择避开了小齿数链轮常见的多边形效应，链条运行时的速度波动量明显降低，传动噪音更小，同时啮合的链节数量更多，单齿承受的接触应力被分摊，整体链轮的服役寿命比20齿以下的同规格链轮更长。

　　结构设计上没有多余的异形减重槽，盘面平整光洁，既可以采用45号钢调质后铣齿加工，也可以使用粉末冶金一次压制成型，后续如果需要适配不同轴径，只需要修改中心安装孔的直径参数，齿部啮合轮廓不需要做任何调整，零部件的通用性很强。在三维装配环境中，该模型可以直接导入链传动虚拟样机，配合链条、张紧轮完成完整传动系统的运动仿真，提前核验中心距、张紧行程、包角角度是否符合设计要求，减少物理样机试制阶段的装配返工。
