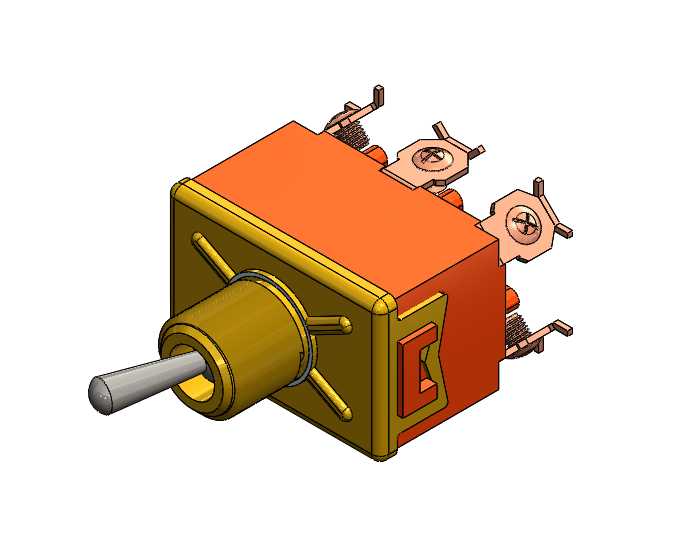

六引脚双极双位钮子式拨动开关结构

　　在低压电控回路、小型实验装置、民用电器控制板的设计选型中，这类六引脚DPDT拨动开关是十分常见的基础控件，很多刚接触电控结构设计的工程师容易忽略这类小元件的安装边界与结构细节，直到打样装配时才发现引脚干涉、拨杆行程不足、外壳与面板开孔不匹配的问题，这个三维结构刚好把这类开关的所有装配相关细节做了完整还原。

　　从实际应用场景来看，这类开关常被用在需要同时切换两路独立回路的场合，比如小型音频设备的信号通路切换、低压直流电源的正负极换向、实验台测试回路的档位切换、小型机电设备的双路控制通断，相比单刀双掷开关，它能在一次拨杆动作下同步完成两组独立触点的状态切换，不需要额外增设联动结构，能大幅简化控制回路的布线逻辑，减少面板上的开关开孔数量。

　　从功能特性上看，这款开关的触点部分采用外露式接线端设计，每个引脚都预留了足够的焊锡空间，既可以直接焊接导线连接回路，也能适配标准2.54mm间距的接插件插拔，拨杆的行程做了明确的档位限位，扳动到对应档位后有清晰的触感反馈，不会出现档位虚位、触点接触不良的问题。开关外壳采用金属包边结构，相比全塑料外壳的同规格开关，抗机械冲击能力更强，在经常需要扳动操作的场合，外壳不容易出现开裂变形的问题，内部的触点弹簧压力均匀，能保证长期通断使用下的接触可靠性，避免出现触点氧化后接触电阻过大的问题。

　　在设计思路上，建模时首先还原了开关的核心装配关系：拨杆与内部转轴的配合间隙控制在合理范围，既保证扳动时的顺畅度，又不会出现径向晃动量过大的问题；六个接线引脚的位置度严格按照实际量产产品的尺寸做了约束，引脚伸出外壳的长度、引脚的弯折角度都和实物一致，方便设计人员在做PCB布局时直接调用模型，避免出现引脚与焊盘对位偏差的问题。开关的安装固定部分做了适配面板安装的结构，外壳上的定位台阶可以卡在面板开孔处，配合配套的锁紧螺母就能完成牢固固定，不需要额外增设固定支架。

　　从外形尺寸与安装边界来看，这款开关的主体外壳为方形结构，整体宽度、高度都控制在小型控件的常规尺寸范围内，拨杆自然伸出状态下的长度、扳动到两个极限档位时的摆角范围都在模型里做了准确还原，设计人员在做面板布局时，可以直接参考模型预留足够的拨杆操作空间，避免拨杆扳动时和周边的旋钮、指示灯、其他控件发生干涉。接线引脚的排布间距统一，相邻引脚之间的绝缘间隙满足低压回路的爬电距离要求，不需要额外增设绝缘隔片就能直接使用。开关底部的引脚伸出长度刚好适配常规厚度的PCB板焊接，焊接后引脚不会顶到板底的其他元件，也不会因为伸出过短导致焊接强度不足。

　　很多工程师在做电控柜或者小型设备的面板设计时，往往只关注开关的电气参数，忽略结构尺寸的匹配，比如拨杆的长度过长导致面板盖合时顶住内部结构，或者引脚间距和PCB焊盘不匹配导致无法焊接，这个三维模型把所有和装配相关的结构细节都做了1:1还原，不管是做面板开孔设计、PCB布局设计，还是做整机的装配干涉检查，都可以直接调用参考，能有效减少打样阶段的结构修改次数，提升设计效率。另外模型也还原了开关内部的触点联动结构，对于需要理解开关通断逻辑的设计人员来说，也可以通过模型直观看到拨杆动作时，两组触点是如何同步完成通断切换的，能更清晰地掌握这类DPDT开关的工作原理，在回路设计时更合理地分配触点的接线逻辑，避免出现接线错误导致的回路短路问题。
