教学演示用小型皮带输送装置结构设计

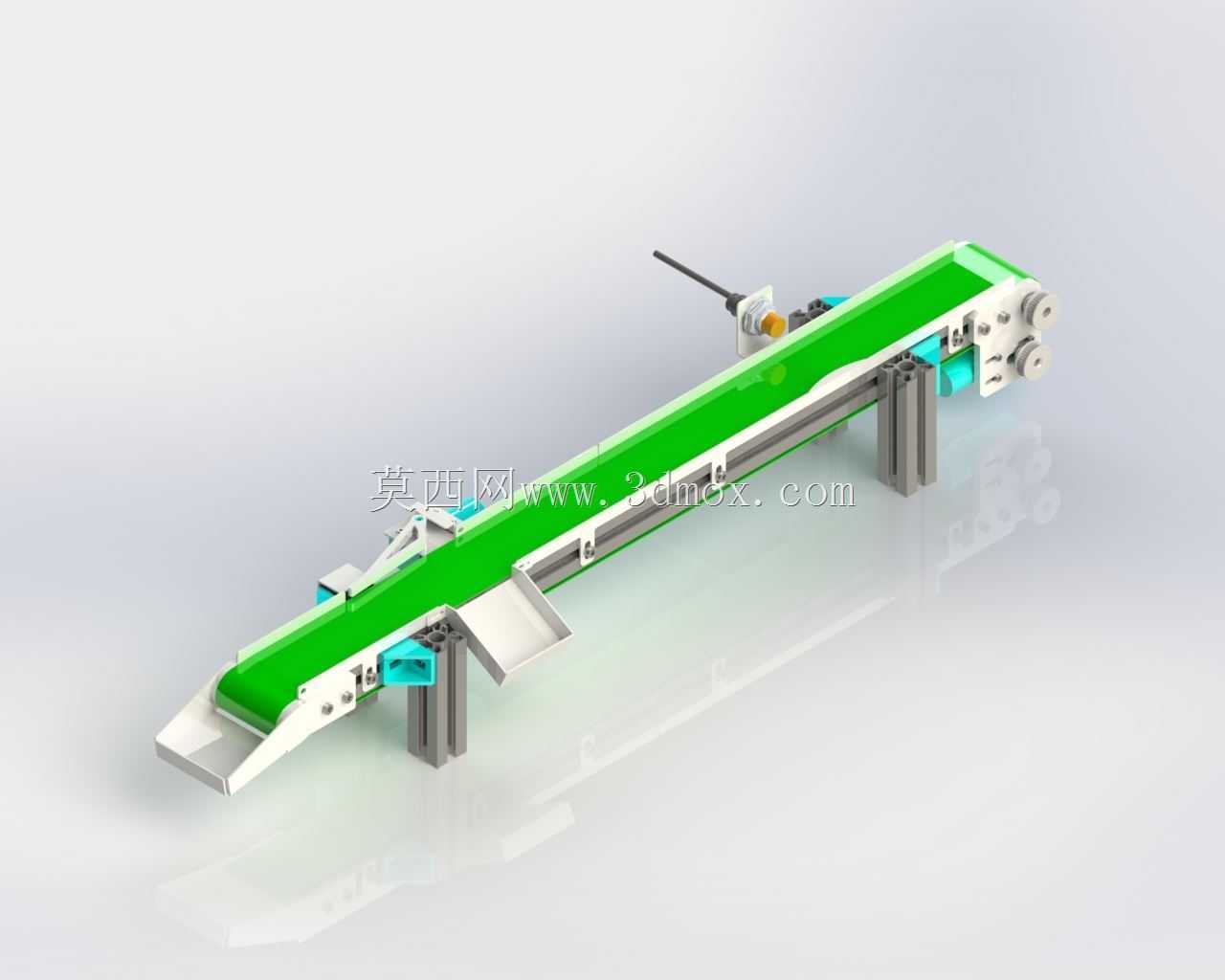

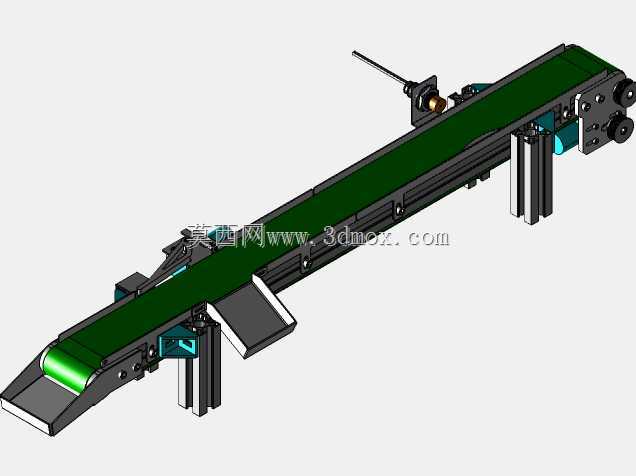

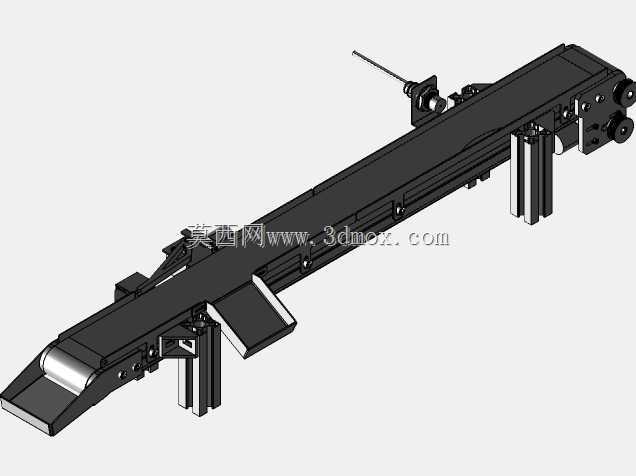

　　这款小型皮带输送装置的设计初衷，是面向职业院校、工科实训场景的教学演示需求，同时也可适配小批量轻型物料的短距离转运工位，比如电子元器件分拣台的工件传递、实验室小型样品的工序流转，或是桌面级自动化工作站的物料衔接环节，整体结构紧凑，不需要占用过大的安装空间，适合在桌面、实训台架这类有限区域内布置。从结构设计逻辑来看，装置采用了开式铝型材作为主体支撑框架，型材的槽道结构可以灵活调整两侧挡边、端部导料槽的安装位置，不需要额外焊接加工，组装和调试的门槛较低，也方便教学过程中拆解演示输送设备的装配逻辑。

　　驱动端布置在装置的一侧，采用直连驱动的布局，减少了中间传动环节的功率损耗，同时张紧结构集成在驱动端的安装座上，通过调整安装座的固定位置就能实现皮带张紧度的调节，不需要额外设计复杂的张紧轮结构，对于教学场景来说，能让学习者快速理解皮带张紧的核心原理。皮带选用绿色PVC轻型输送带，表面摩擦系数适中，既可以保证纸质、塑料、小型金属工件在输送过程中不会出现打滑偏移，也不会因为摩擦力过大导致工件表面刮损，适配的物料单重通常不超过5kg，完全覆盖教学演示和轻型工位的输送需求。

　　装置两端设计了倾斜的导料溜槽，出料端的溜槽可以引导物料平稳滑落到接料位置，避免小型工件从皮带端部直接掉落出现磕碰，进料端的溜槽则可以方便人工或是上游设备放料，减少物料对皮带表面的直接冲击。两侧的立式支撑腿采用可调整高度的结构设计，支撑脚处预留了安装孔位，可以根据实际对接的工位高度调整整机的倾斜角度和安装高度，既可以水平布置实现平面物料传递，也可以调整为小角度倾斜状态，满足不同高度差工位的物料输送需求。

　　从安装边界来看，整机的长度控制在1米以内，宽度不超过200mm，整体高度可在150mm到300mm之间调整，安装时只需要在支撑脚位置通过螺栓固定在台架或是桌面即可，不需要做复杂的基础预埋，日常维护也十分简便，只需要定期清理皮带表面的杂物，检查张紧度是否合适即可，不需要复杂的维保操作。在功能设计上，装置侧边预留了控制开关的安装位，可以根据需求加装启停开关、调速模块，实现输送速度的调整，方便教学过程中演示不同输送速度下的物料运动状态，也可以对接传感器实现物料到位检测的联动演示，帮助学习者理解输送设备和自动化工位的联动逻辑。整体结构没有冗余的设计，所有零部件都采用工业场景常用的标准件，比如型材连接件、螺栓、轴承座都是市面上容易采购的通用型号，既可以降低制作成本，也能让学习者在拆装过程中熟悉工业输送设备常用的标准件选型逻辑，理解从设计到装配落地的完整流程，避免出现设计结构脱离实际加工装配条件的问题。
