CA6140台式小型钻床结构设计

　　这套小型台式钻床的三维结构，面向的是维修车间、小型五金加工点、教学实训工位以及装配线上的轻量钻孔工序。在实际生产里，大型摇臂钻或立式钻床占用场地大、调度成本高，而面对批量不大、孔径偏小、工件可手持或简易夹持的钻削任务时，这类紧凑台式钻床就能直接布置在钳工台、流水线旁或者维修班组的工作面上，完成薄板、小型轴套、支架件、塑料件、有色金属小件上的钻孔、扩孔、铰孔乃至轻量攻丝作业。

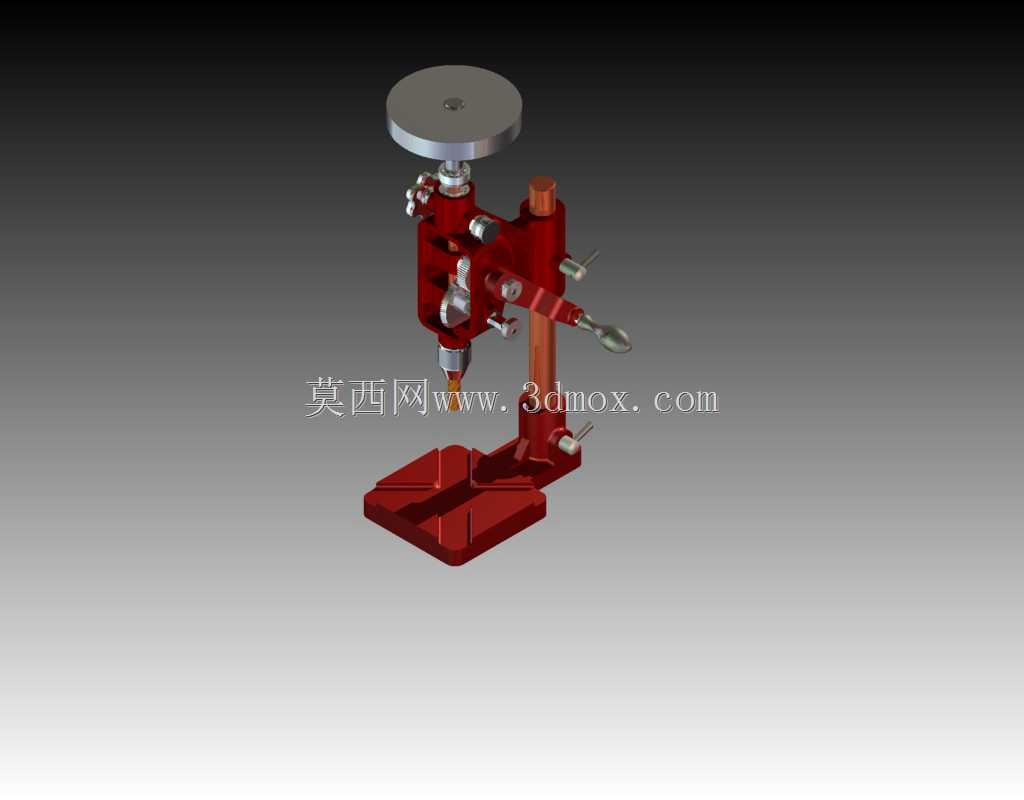

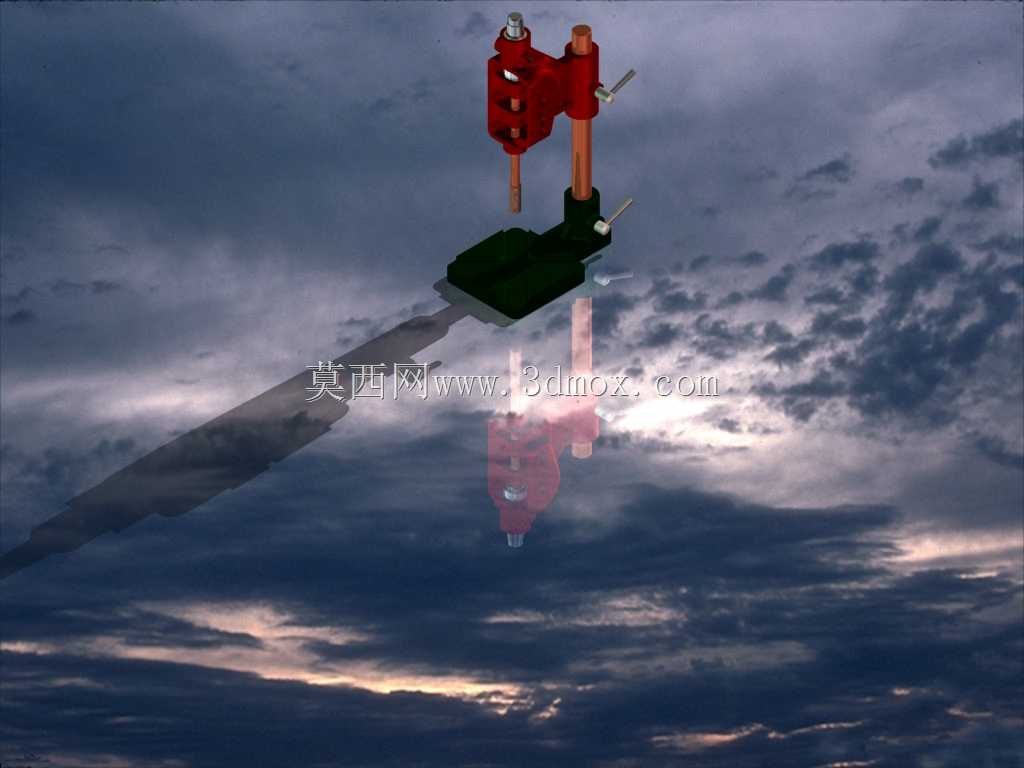

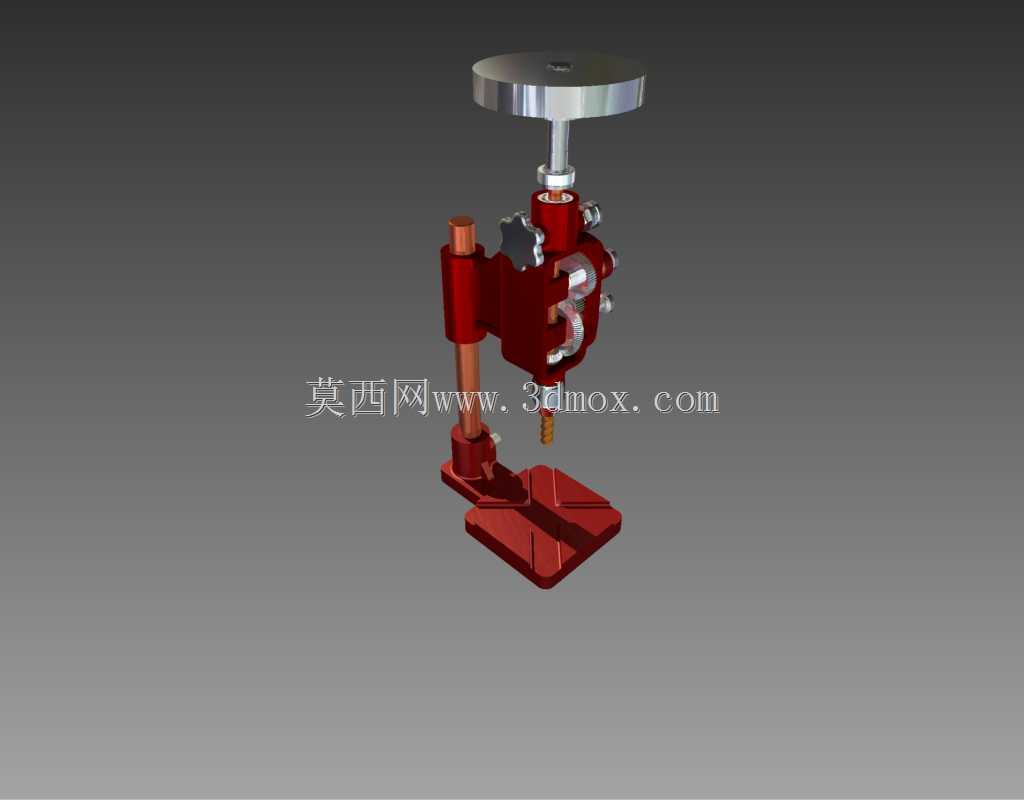

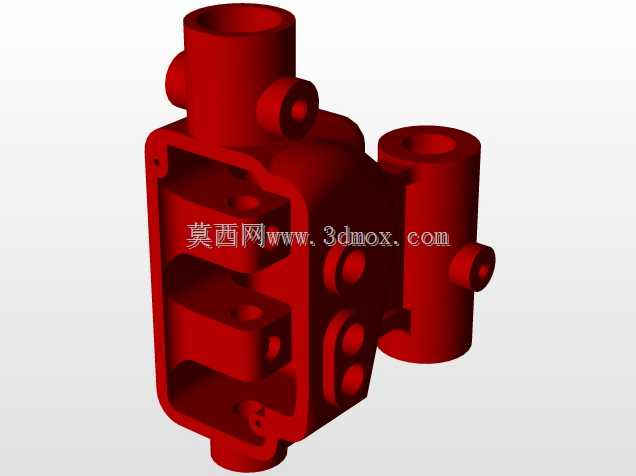

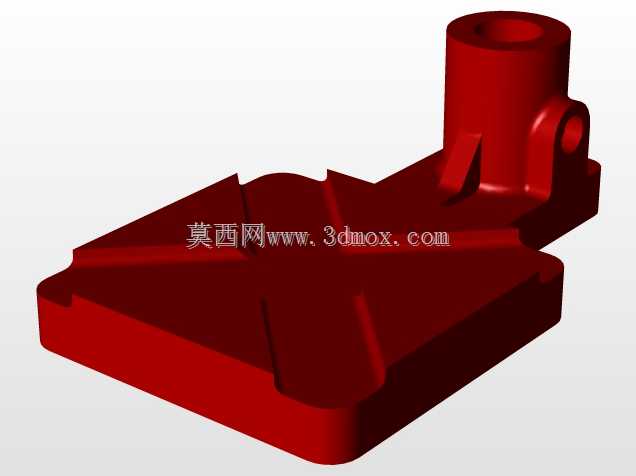

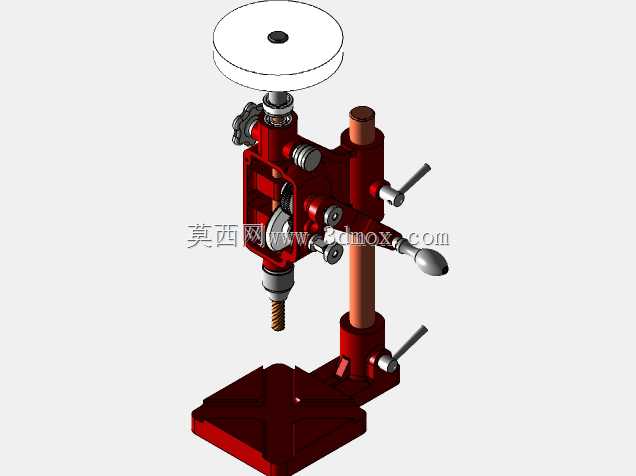

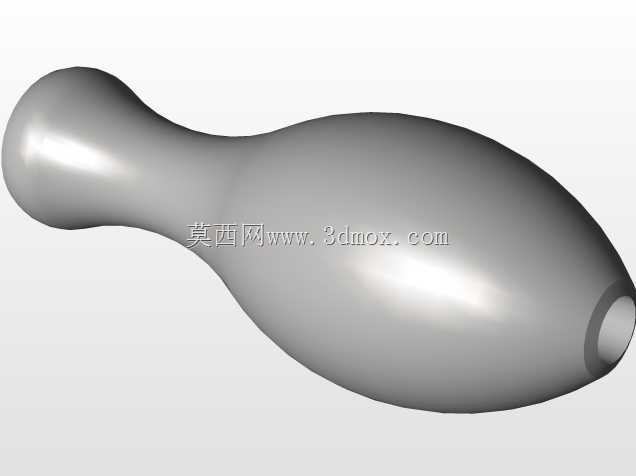

　　从整机布局来看，模型采用了台式钻床非常成熟的立柱-主轴箱-工作台三段式构型。底部是厚重的矩形底座，承担整机支承与倾覆力矩平衡，底座上平面预留了工作台安装与定位区域，底面可通过螺栓与钳工台面锁紧，避免钻削轴向力作用下设备移位。立柱为竖直圆杆结构，从底座后侧垂直向上延伸，既是主轴箱的升降导向件，也是整机高度方向的基准。主轴箱组件套在立柱上，通过锁紧手柄可以沿立柱上下调整位置，适应不同高度工件的开口空间；箱体内部容纳主轴回转、进给导向与传动连接结构，外部伸出操作手柄，操作人员扳动手柄即可控制主轴带着钻头做竖直进给。

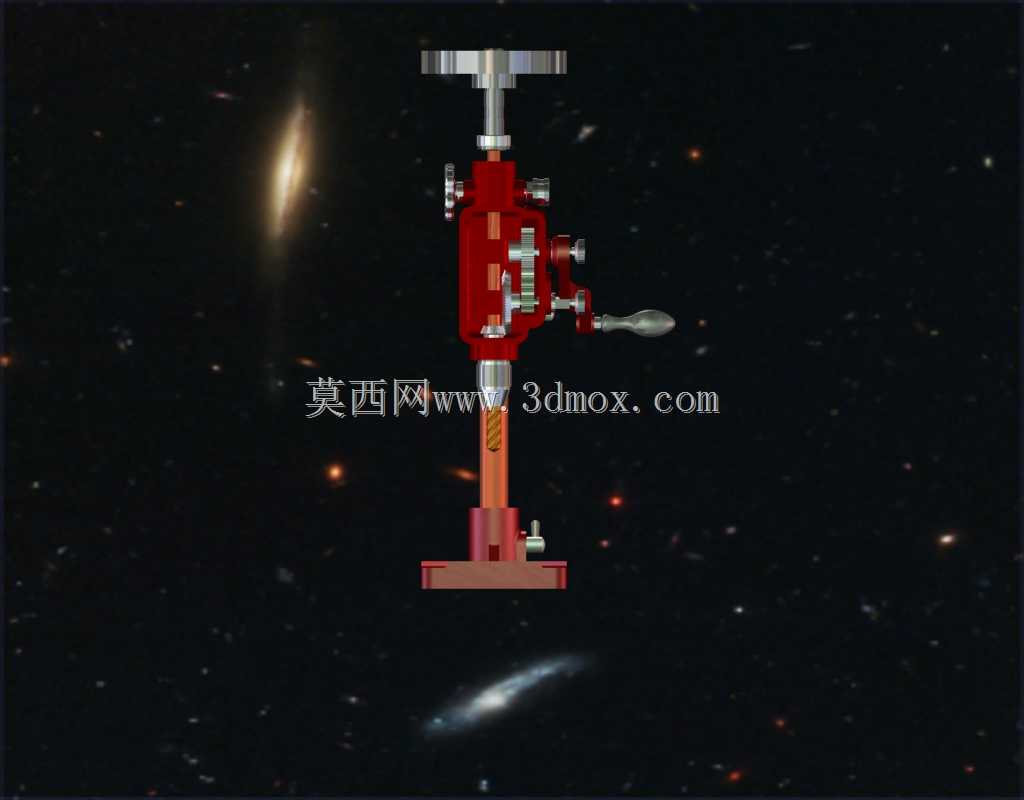

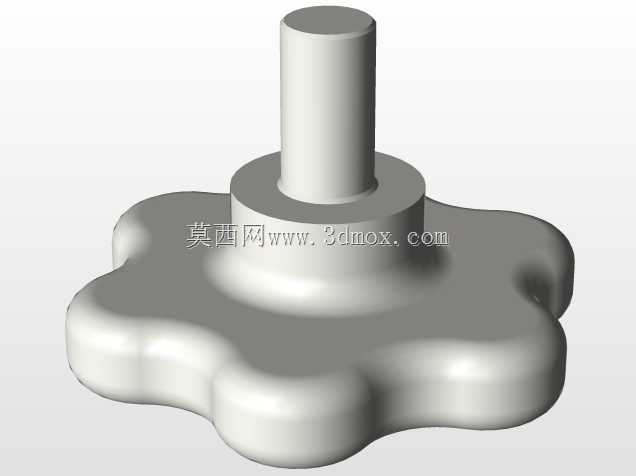

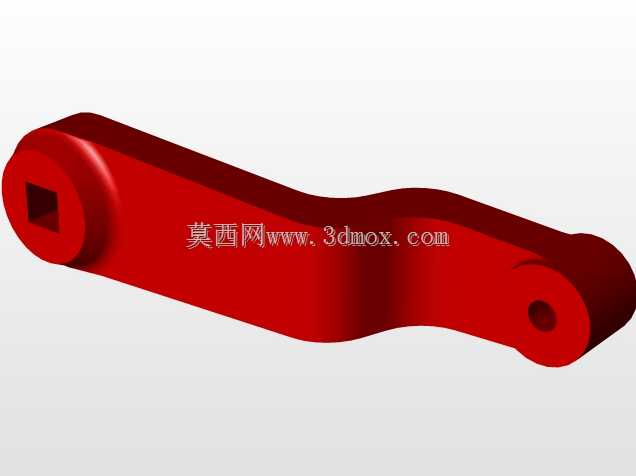

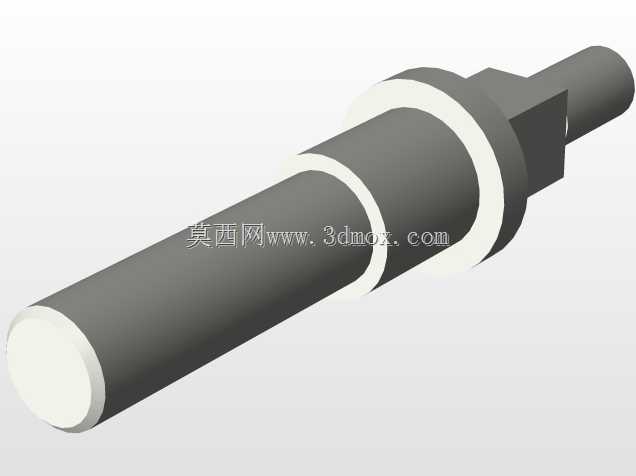

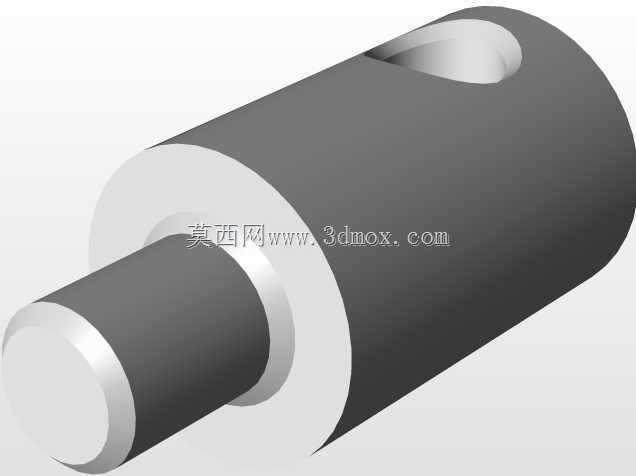

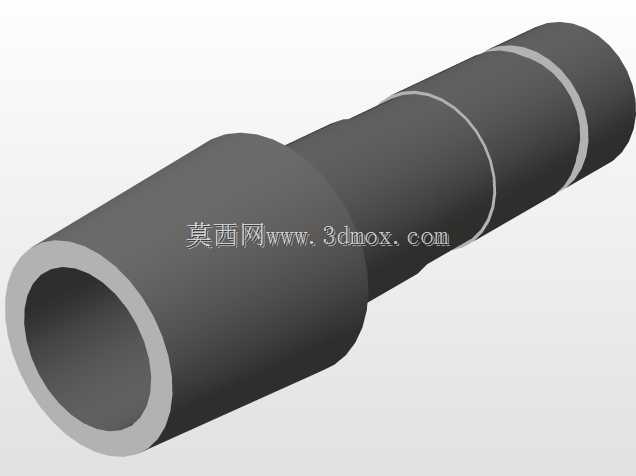

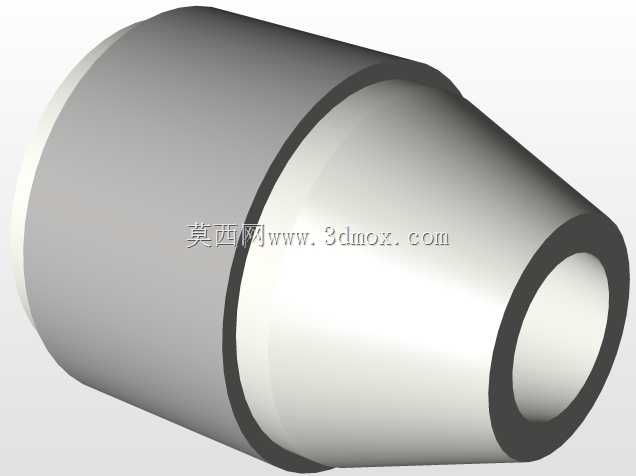

　　主轴部分是整台设备的核心。主轴沿竖直方向布置，下端通过钻夹头装夹直柄钻头，工作时主轴既做旋转主运动，又随进给手柄的扳动沿自身轴线做直线进给。这种旋转与进给同轴的布置，能保证钻头轴线与工作台面垂直，有效降低孔的歪斜、钻头折断风险。模型中主轴箱侧面可以看到调节与锁紧手柄，用于固定主轴箱在立柱上的高度，也用于限定进给行程，结构上完全贴合小型台钻手动进给的操作逻辑。

　　工作台与底座的配合关系在设计时需要重点考虑。底座上平面作为工件或工装的支承基准，T型槽或紧固螺孔的布置方向决定了平口钳、钻模、压板的安装方式；对于本模型这类紧凑型台钻，工作台面与底座集成度较高，工件可直接放置在底座平面上，也可加装简易钻模来保证孔位精度。在做三维结构校核时，需要确认主轴轴线到底座立柱侧的距离，也就是喉深，这一尺寸决定了能够加工工件的最大悬臂宽度；同时主轴端面到底座工作面的最大、最小开口高度，限制了工件连同夹具的总高度，选型时必须对照常加工零件的轮廓尺寸，避免出现工件放不进、钻头行程不够的情况。

　　设计思路上，这类小型钻床优先保证的是刚性、操作可达性与维护便利性。底座采用较大质量的实体结构，目的是吸收钻削过程中的振动，抑制主轴抖动；立柱与主轴箱之间的配合间隙需要通过锁紧机构消除，防止进给时箱体晃动；操作手柄布置在主轴箱右侧或前侧，符合操作人员站立时的手腕发力方向，长时间重复钻孔也不易疲劳。带轮与动力单元通常布置在主轴箱后部或上方，通过多楔带或V带传递动力，更换带轮档位可获得不同主轴转速，以适应钢件低速大扭矩、铝件或塑料件高速切削的不同工艺要求，模型中箱体后部的连接结构也为这部分传动件预留了装配空间。

　　从安装边界角度，整机 footprint 集中在底座矩形范围内，立柱向上延伸形成高度方向的主要包络，操作时手柄扳动会在主轴箱侧面产生额外的运动空间，布置工位时需要在设备前方留出操作人员站位、左右留出手柄摆动与工件装卸空间、后方留出电机散热与维护距离。底座与工作台面的连接孔位要在钳工台制作阶段预先匹配，确保设备固定后主轴垂直于工作台基准面。

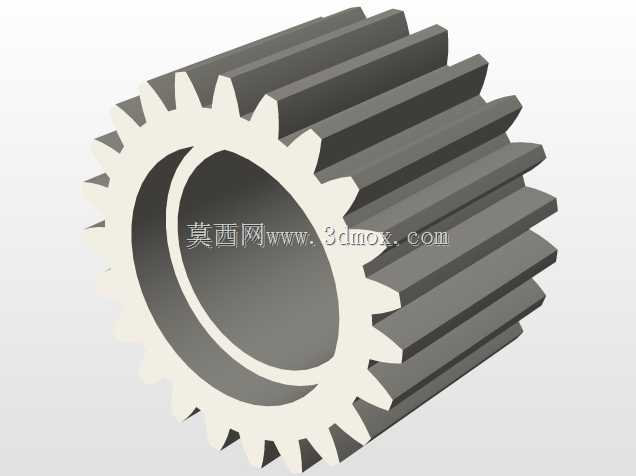

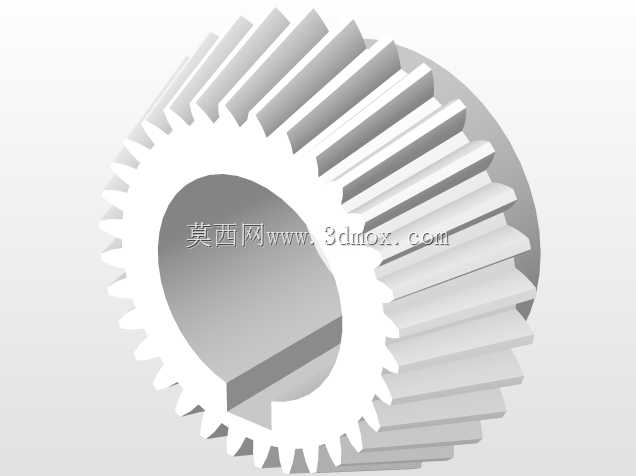

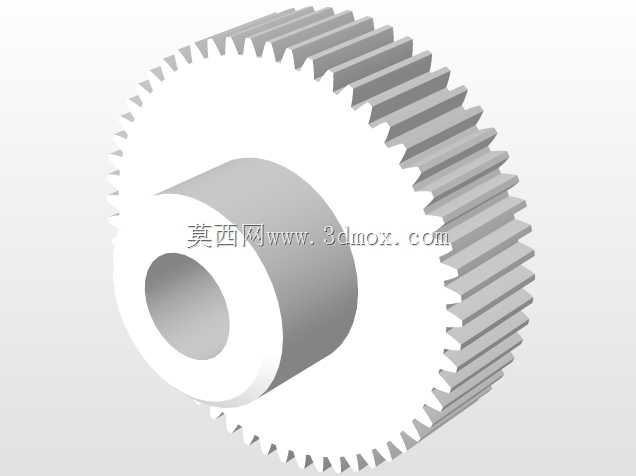

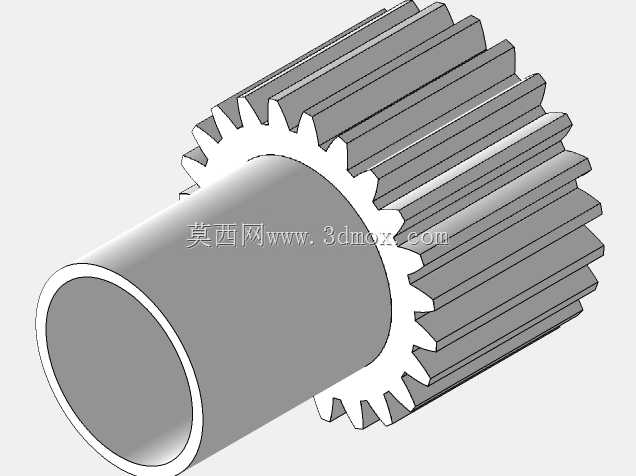

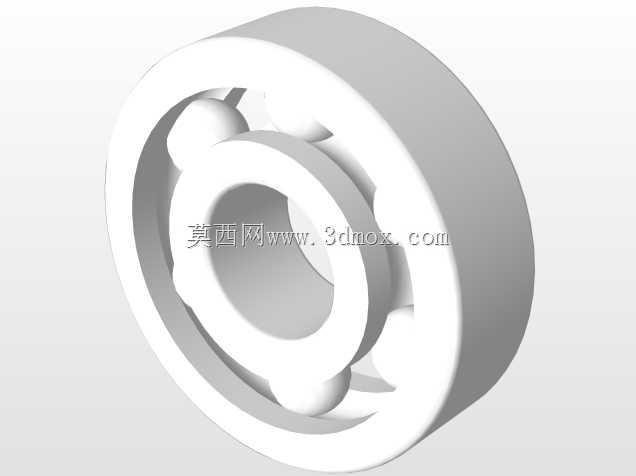

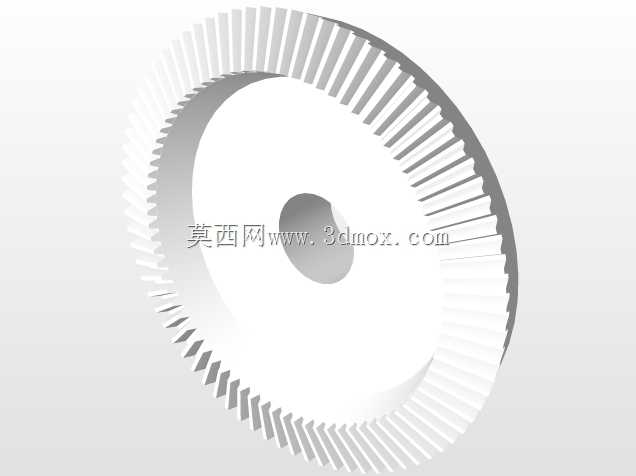

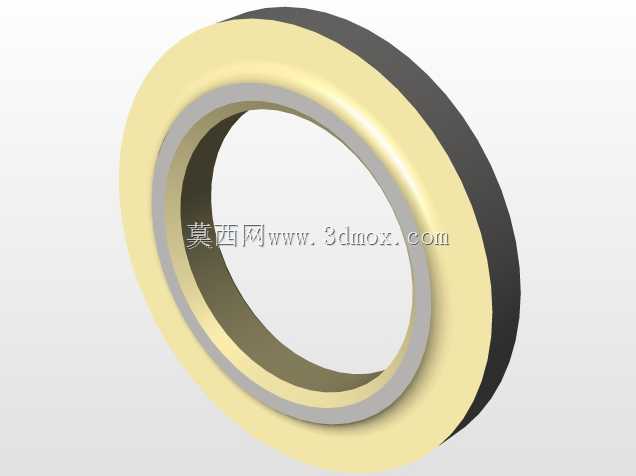

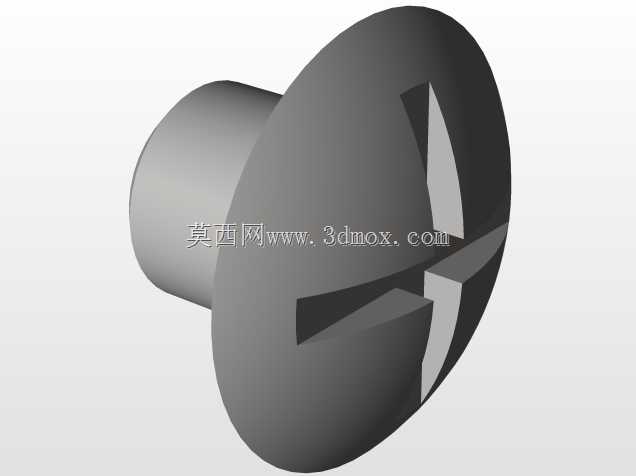

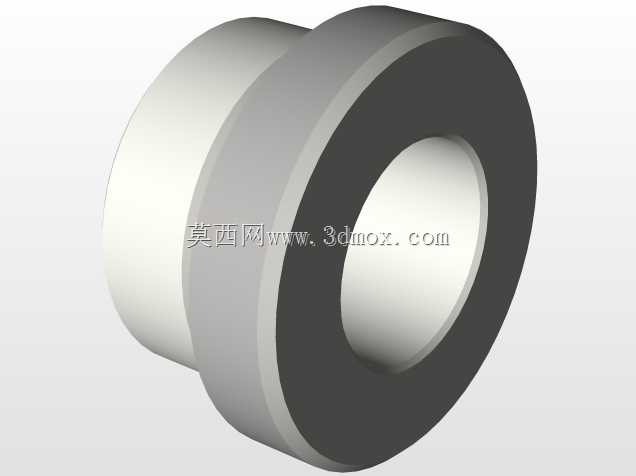

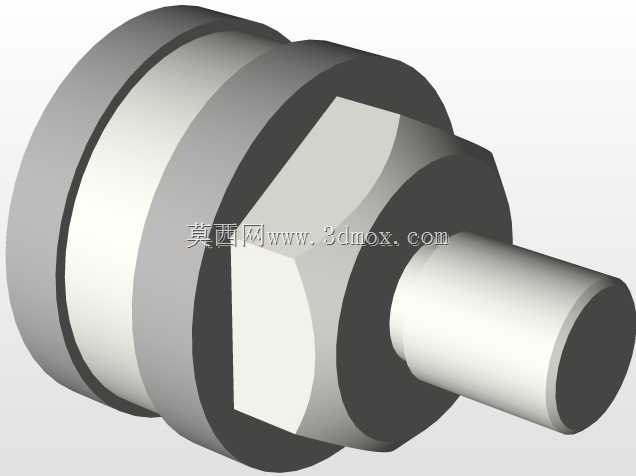

　　在零件加工与装配验证层面，三维模型完整还原了主轴箱、立柱、底座、进给手柄、锁紧手柄、钻夹头等关键部件的相对位置与装配关系，可用于干涉检查、运动行程模拟、工装夹具配套设计以及教学演示。结构工程师可以在此基础上细化内部传动轴、轴承、弹簧复位、齿轮齿条进给等细节，工艺人员则可以据此核对工件装夹空间与钻头作业范围，让这台小型钻床在轻量钻削场景下稳定发挥作用。
