遥控越野模型车阻尼避震器结构

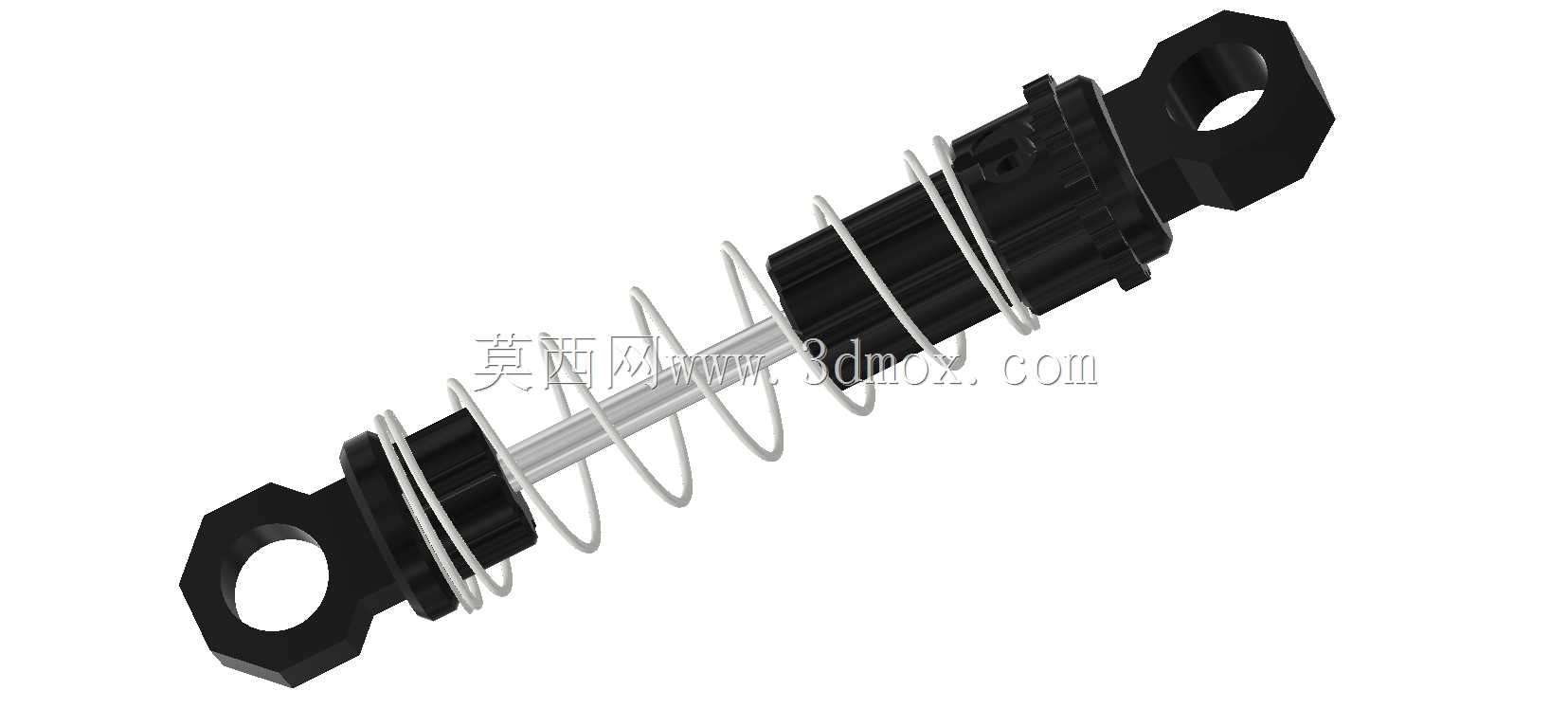

　　这套阻尼避震结构主要面向小比例遥控越野模型车的悬挂系统，在模型车通过碎石、坡道、跳台和非平整赛道时承担车轮与车架之间的冲击衰减任务。它不是单纯把弹簧套在杆上的示意件，而是按照真实车辆悬架中弹性承载与阻尼吸能协同工作的思路进行建模，两端吊耳、活塞杆、螺旋弹簧、中部阻尼筒以及限位结构都有明确的装配关系，能够在整车布置中直观表现避震器随悬架跳动而产生的角度变化和长度变化。

　　从实际使用场景看，遥控模型车在落地瞬间会把地面反力通过摇臂、连杆传递到避震器，弹簧负责储存和释放部分能量，阻尼筒则抑制弹簧反复回弹，避免车身出现连续俯仰或左右晃动。该结构两端采用带孔吊耳形式，上端可连接车架避震塔，下端连接下摆臂或摇臂转接点，安装孔轴线平行，便于在三维总装中以同轴销轴完成约束。吊耳外形采用近似六角的块状轮廓，既保留足够的孔边距，也能在小尺寸零件上提高局部刚度，减少模型车高速冲击时耳部开裂的风险。

　　外形布置上，零件沿活塞杆方向呈细长结构，中部阻尼筒直径最大，是整支避震器的主要包络区域；两端吊耳向外展开，孔位中心距决定悬架有效行程边界。进行整车设计时，不能只关注自由长度，还需要核对压缩极限状态下吊耳与弹簧、阻尼筒之间是否发生干涉，以及弹簧并圈后活塞杆是否仍有剩余行程。弹簧中径、线径和圈数会直接影响模型车的支撑高度与落地响应，建模时螺旋线沿活塞杆外侧连续缠绕，两端与弹簧座区域贴合，能够用于检查弹簧在偏摆工况下是否摩擦筒身。

　　中部阻尼筒外侧设置了多段环形筋位和台阶，这些特征在外观上形成分段式壳体，在结构上则对应活塞腔、端盖、密封座和安装定位区域。对于遥控模型车而言，阻尼筒通常需要容纳活塞、油液或阻尼介质，筒壁厚度和端盖连接位置要兼顾密封可靠性与轻量化。黑色筒身与外露金属色活塞杆形成明显的功能分区：活塞杆承担轴向推拉，表面需要保持平直光滑；筒身负责容纳阻尼元件并承受侧向弯矩。模型中活塞杆从一端弹簧座中心穿过，弹簧受压时沿杆轴方向伸缩，运动关系清晰。

　　设计思路上，该避震器强调小型化、可装配性和悬架可调性。两端孔位使它能够适应不同摇臂杠杆比，车架设计者可以通过改变上避震塔孔位、下摇臂连接点以及避震器安装倾角，调整车轮受到冲击时传递到车身的力值曲线。避震器越接近竖直布置，弹簧对垂直载荷的响应越直接；避震器倾斜角度增大，则同样车轮跳动量下活塞杆行程减小，整体手感会更硬。这类几何关系在三维装配中可以通过运动仿真或简化干涉检查快速验证。

　　安装边界方面，需要在阻尼筒周围预留弹簧径向变形空间，尤其在模型车侧倾着陆时，避震器会随摇臂摆动而产生轻微偏角，弹簧不能与车架侧板、电池仓或传动部件摩擦。两端吊耳孔应与销轴、衬套或球头帽配合，孔端面需要留出锁紧件或E型卡环的位置。若用于越野车型，吊耳下方与摇臂之间还要考虑泥沙飞溅和拆装工具空间，不能把外轮廓布置得过于贴近轮胎。中部筒身最大直径处是布置校核的重点，整车跳动到极限位置时，筒身不得撞击避震塔边缘。

　　从结构建模角度看，该作品把弹簧的螺旋特征、活塞杆的细长比例、吊耳的开孔厚度以及筒身的分段台阶都表达得比较完整，适合用于遥控模型车悬架教学、结构展示和装配验证。设计者在参考此类结构时，可进一步根据车型重量、轮胎直径、跳台高度和赛道硬度调整弹簧刚度、阻尼筒长度及孔位中心距，使缓冲能力与整车姿态控制相匹配。
