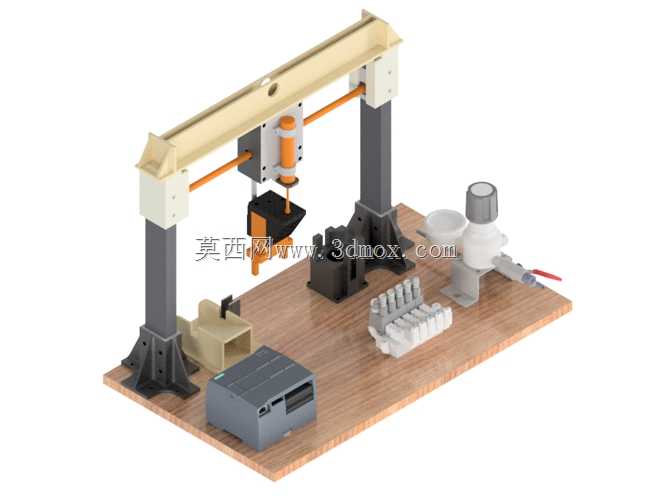

这套工作站围绕小型盘类、轴套类零件在固定工位之间的自动转运展开,整体采用龙门跨置布局,执行横梁架设在两块立式支撑柱上方,支撑柱通过加宽底板与木质台板锁固,底部法兰盘预留多组安装孔,可直接适配常规实验台或钢制工作台面。横梁沿长度方向布置直线导向副,横向滑座搭载竖直气动执行单元,末端配置夹取与压装复合机构,能够完成零件从起始料位到目标定位区域的拾取、平移、下放动作。
从现场布置逻辑看,台板左侧设置待料区,用于放置处于起始位置的毛坯或待加工件;中部布置定位夹具与中转工位,保证零件在移载过程中姿态稳定;右侧配置料仓与输出位,成排小件可按序排列,便于执行端逐件取放。气动控制元件集中布置在横梁滑座附近,管路沿立柱和横梁内侧走线,避免运动过程中软管拖拽干涉;控制箱体放置在台板前侧空余区域,接线端子、阀组和主控模块分区排布,维护时不需要拆解上部执行机构。
结构设计上,龙门框架承担主要弯曲与侧向载荷,两根立柱间距决定了横向工作覆盖范围,横梁长度则限制滑座的有效行程。竖直气缸的安装座与滑座之间采用可调连接面,装配时可修正气缸轴线与导向方向的平行度,降低活塞杆偏载磨损。末端执行器在夹爪外侧增加导向挡块,零件进入抓取范围后先由挡块粗定位,再由夹爪收紧,这种处理对毛坯尺寸一致性要求较低,适合教学验证和小批量工序演示。
安装边界方面,台板上所有工位均按动作路径排布,龙门立柱外缘到台板边缘保留操作和维护空间;横向滑座移动到两端极限位置时,气管弯曲半径仍处于允许范围,不会与立柱内侧发生摩擦。竖直执行单元下行至最低位时,夹爪与定位夹具之间保留安全间隙,防止误动作造成刚性碰撞。料仓、夹具和控制箱的固定孔位均落在台板支撑区域内,避免悬臂放置带来的振动问题。
在实际应用中,这类装置常用于机加工上下料演示、自动化生产线工序验证以及气动控制逻辑教学。工件由人工或前序设备放置到起始位后,系统按检测信号判断零件状态,随后驱动横向滑座移动到取料点,竖直气缸下行并触发夹取;抓取完成后执行单元上升,沿横梁移送至目标工位上方,再下行放料。若目标工位需要简单压入或姿态校正,末端压头可与夹爪配合完成辅助装配,减少单独设置压力机构的空间占用。
设计思路偏向紧凑与可观测性:主要执行部件外露,运动关系清晰,操作者能够直接看到横向平移、竖直升降和夹爪开合的联动过程;台板上各工位之间留有明显通道,便于调整夹具位置或更换料仓形式。对于结构设计人员,建模时需要重点核对横梁导向件、气缸行程、夹爪开合范围与工位高度之间的关系,尤其要保证取放点、等待点和安全过渡点在同一运动逻辑下不发生干涉。
从维护角度看,龙门支撑、滑座导向、气缸安装和末端夹具均采用分层装配关系,易损件可独立拆卸;气路连接点集中在阀岛和执行元件附近,排查漏气或动作迟缓时能够沿管路快速定位。工作台面承载以轻型零件为主,不适合重型毛坯长时间高频搬运,但在小型零件装卸、工序间转运和实验验证场景下,其结构简单、动作直接、改造空间充足的特点能够得到充分发挥。
