钣金折弯成型工装压力机结构

　　这套弯曲压力机结构面向薄板钣金折弯工序的工装开发场景，常见于五金冲压车间、机箱机柜加工厂、家电外壳成型线以及小型金属构件批量生产工位。整套装置本质上是一套安装在压力机滑块与工作台之间的折弯成型模具，依靠上模随滑块下行、下模固定于工作台面的相对运动，将平铺送入的金属板料沿指定折线压制成所需角度，替代手工折弯中划线、夹持、敲击的低效操作，保证批次件折弯角度与折弯线位置的一致性。

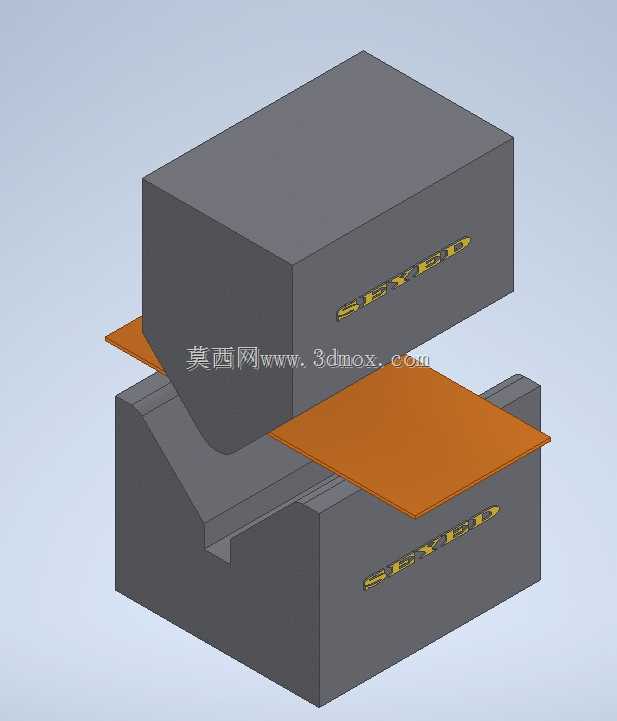

　　从实际用途看，该结构针对的是中小尺寸平板件的直线折弯作业。板料以橙色薄板形式平铺在下模型面上，定位后上模下压，材料在凸凹模接触区域发生塑性弯曲，脱离模具后保留设定弯折形态。这类工装广泛用于电气柜安装板、设备护罩、支架类零件、门窗五金配件以及家具金属连接件的成型，换型时只需更换对应型面的上下模刃口，即可适配不同板厚与折弯角度，在多品种中小批量生产中灵活性较高。

　　功能特性上，上下模体均采用厚实的块状基体，保证压制过程中刚性充足，避免型面在反复载荷下出现挠曲变形。上模底部加工出与折弯角度匹配的凸模型面，下模对应开设凹模型槽，合模时板料被约束在凸凹模之间完成弯曲；模体侧面预留的标识与安装槽位，用于模具在压力机台面上的找正、紧固以及吊运装夹。上下模合模行程终了时存在合理的死点贴合区，可对弯折区域进行短暂保压，减小板料回弹对折弯精度的影响，这也是钣金弯曲模设计中控制成型质量的关键手段。

　　设计思路围绕成型受力与操作便利性展开。模体宽度方向覆盖板料折弯线全长，确保沿折弯线方向压力均匀分布，避免局部成型不足；上下模型面过渡处设置合理圆角，防止压制时板料表面出现压痕或应力集中开裂。下模型面同时承担板料支撑与定位作用，操作工送料时可将板料边缘抵靠定位基准，保证每件折弯线位置重合。模体整体采用方正块体布局，重心居中，便于通过压板、T型螺栓固定在压力机工作台上，吊装转运时也可利用侧面结构捆绑吊具。

　　外形尺寸与安装边界方面，上下模闭合后占据压力机工作台面中部区域，模体长宽尺寸需小于压力机工作台安装孔距范围，四周留出压板紧固与扳手操作空间；开模状态下上下模之间的开口高度要满足板料取放与送料定位的操作间隙，同时模具总闭合高度须与所用压力机的装模高度调节范围相匹配。下模底面与工作台面贴合，上模顶面与滑块底面连接，安装时需校正上下模型面对中，控制合模间隙均匀，防止偏载造成导板磨损与折弯角度偏差。现场布局中，模具前方预留送料操作位，两侧留出安全防护与废料清理空间，配合压力机的行程与吨位参数，即可稳定完成薄板弯曲成型作业。
