龙门式气动分拣工作站教学实训装置

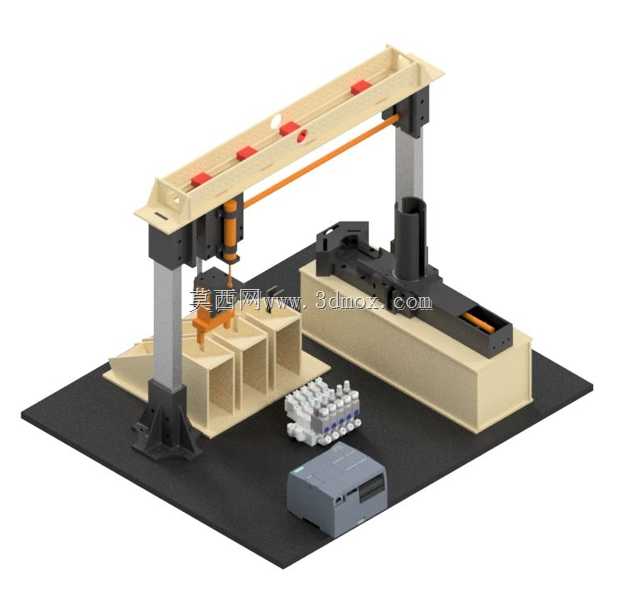

　　这套装置面向教学实训与小型自动化分拣验证场景，整体采用龙门跨架式布局，将执行、供料、检测、控制和气动元件集中布置在同一块黑色底板上。现场使用时，工件可从一侧料仓或输送位置进入工作区，系统依据颜色、材质等判别结果，把不同零件搬运到对应的分格料槽中。黑色金属件、有色件以及不同颜色工件的分流，是这类分拣站常见的训练任务，能够覆盖传感器识别、气动执行、顺序控制和机构联动等多个环节。

　　从结构布置看，两根立式支柱承担横梁支撑，横梁沿长度方向布置直线导向与移动执行部件，横向取放轴在横梁下方往复运动，竖直方向则通过升降执行端完成拾取和释放。龙门形式的优势在于工作覆盖范围清晰，X、Z两个方向的运动关系直观，支架受力路径简单，便于学生理解坐标运动和工位划分。底板上的料槽采用多格箱体结构，分格边界明确，可减少工件投放后的混料概率；旁边预留的长条形安装区域可布置供料、定位或检测模块，使整套设备既能完成固定流程演示，也能扩展为多工序综合实验。

　　气动系统在装置中承担主要动作输出。横梁上的橙色管路、阀岛和执行元件构成了可见的气动回路，压缩空气经过阀组分配后驱动横向、纵向及夹取动作。设计时将气动元件以橙色区分，能够在装配和调试中快速识别气管走向，降低接错管路的风险。阀岛集中安装在底板前侧，靠近执行机构，可缩短部分管路长度，使响应更直接，也方便维护人员观察电磁阀状态和手动调试。控制箱体放置在底板前端，与阀岛、传感器和执行端形成紧凑的电气连接边界，适合实训台面上的接线训练。

　　建模过程中，机构的安装边界需要重点控制。底板作为统一基准面，支柱、料槽、阀岛、控制箱和辅助定位块均围绕该基准定位；龙门支柱底部设置加宽支座，以提高横梁悬伸和往复运动时的稳定性。横梁长度决定横向分拣覆盖范围，立柱高度决定竖直升降行程，料槽分格数量和开口尺寸则决定工件落点布置。若用于实物制作，底板边缘应预留紧固件安装空间，支柱与底板之间建议采用定位销或可靠螺栓连接，避免高速往复动作引起松动。

　　设备的实际用途不只是完成简单搬运，更在于模拟自动化产线中的物料识别与分类过程。工件进入检测位后，判别信号传递给控制系统，再由程序决定龙门轴的移动目标和夹取顺序。不同颜色、金属与非金属材质的区分，可训练传感器选型与信号逻辑；多格料仓的投放动作，可训练位置控制、节拍协调和异常处理。对于结构设计人员来说，该装置也提供了一个较完整的轻量化工作站参考：机架、导向件、执行件、料仓、阀组和控制箱之间的空间关系明确，干涉检查路径直观。

　　外形上，装置以黑色底板承托米白色机架和料槽，橙色气动元件作为功能强调色，整体视觉层次清楚。底板四周保留操作和维护空间，前端控制箱不应伸入龙门运动包络，料槽高度也要与取放端下降行程匹配。安装时需保证两根立柱支承面等高，横梁导向方向与底板边缘平行，否则横向移动会出现偏载或卡滞。料槽分格应与控制程序中的目标坐标一一对应，调试阶段可先低速验证各落点，再逐步提高循环节拍。

　　该工作站适用于机电一体化、气动传动、PLC顺序控制、传感器检测和自动化机构认知等场景。它把抽象的控制程序转化为可见的搬运、升降、夹取和分选动作，也让结构设计者在三维环境中检查管路布置、线缆走向、元件间距和维护开口。通过调整料槽形式、检测元件位置或末端执行器，还可以延伸出不同工件尺寸、不同分拣规则和不同工艺流程的验证方案。
