七叶船用螺旋桨推进器三维设计作品

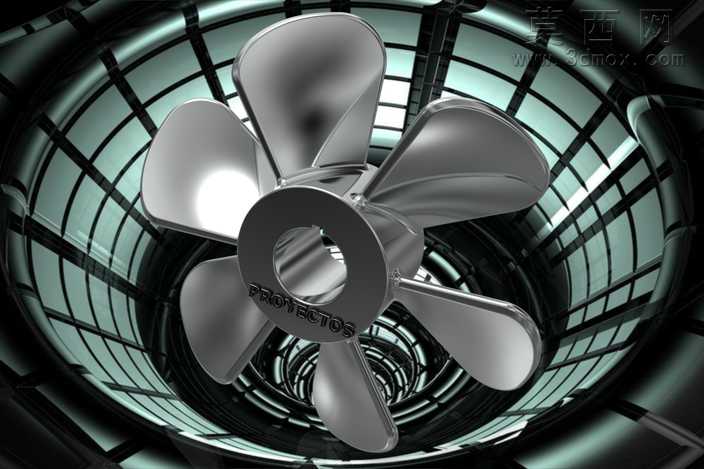

本作品为七叶结构的船用螺旋桨三维设计模型，建模阶段采用参数化特征构建思路，首先以中心轴孔为基准定位核心安装位，通过回转特征生成桨毂主体结构，精准还原中心通孔的装配尺寸与桨毂外壁的弧度过渡，保证后续与船舶传动轴的装配契合度。桨叶部分采用曲面放样结合边界混合的建模方式，先绘制各截面的翼型轮廓线，通过调整不同半径位置的叶型厚度、弦长与侧斜角度，构建出符合流体力学特性的光滑曲面，七片桨叶沿桨毂周向均匀阵列分布，每片桨叶的导边、随边均做了顺滑的圆角过渡处理，避免应力集中问题，桨毂表面还还原了标识字符的浮雕细节，提升模型的真实还原度。材质渲染阶段，为模型赋予抛光金属材质，调整金属粗糙度参数模拟不锈钢材质的哑光金属质感，添加环境反射贴图还原金属表面的光影反射效果，背景采用隧道式格栅发光场景，通过定向打光突出桨叶曲面的弧度变化与金属光泽，明暗层次分明，清晰展现每片桨叶的曲面形态与整体结构的对称美感。结构设计上，该七叶螺旋桨相比常规三叶、四叶桨，能够有效降低运转时的振动与空泡效应，提升推进效率与运行平稳性，中心轴孔的定位结构可保证与传动轴的同轴度，桨叶与桨毂的连接位置做了加厚过渡处理，提升整体结构强度，满足船舶航行时的大推力载荷需求。建模过程中反复校验曲面的连续性，确保所有曲面均达到G2连续标准，无破面、褶皱问题，各结构尺寸比例符合船用螺旋桨的常规设计规范，既可以作为船舶推进系统的结构展示模型，也可用于流体仿真分析的基础模型使用，整体结构严谨，细节还原到位，充分展现了工业零部件三维建模的精度要求与设计逻辑。
