立式双导柱热封执行机构结构设计

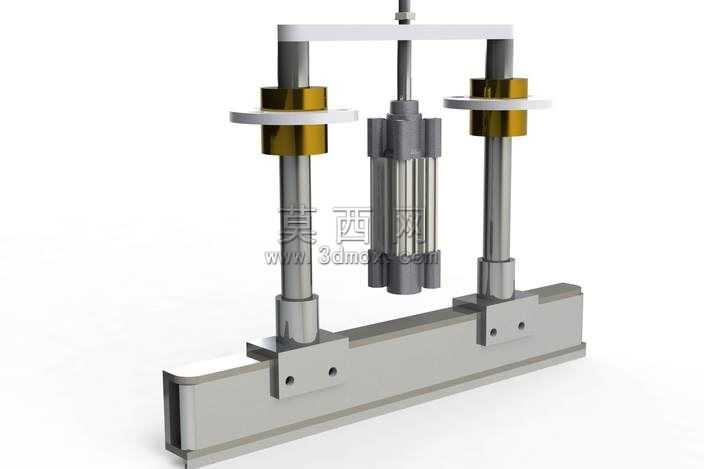

本模型为立式双导柱结构的热封执行组件，采用三维参数化建模方式完成全结构搭建，建模过程中对各零部件的装配约束关系做了完整定义，可实现无干涉的装配运动仿真，还原热封作业的升降压合动作逻辑。模型整体采用对称式双导柱布局，底部为长条形安装基座，基座上设置有对称分布的安装定位孔，可直接适配包装设备的工位安装需求；两根垂直布置的导向光轴通过底部固定座与基座刚性连接，光轴上配套设置有带铜质衬套的滑动导向座，可保障升降运动的同轴度与运行平顺性，避免压合过程中出现偏斜错位问题。中部为热封执行核心单元，采用带活塞杆的驱动缸体作为动力输出部件，缸体通过顶部连接横梁与两侧导向座实现刚性联动，缸体下端预留有热封模具的安装接口，可根据不同封合需求更换对应规格的热封封头。建模阶段对各零件的材质做了区分设置：导向光轴采用抛光金属材质，还原镀铬杆件的高光金属质感；导向衬套设置为黄铜材质，呈现暖金色金属外观与细腻的金属纹理；基座与固定座采用哑光钢材材质，还原机加工金属件的磨砂质感；驱动缸体做了银灰色金属与深色密封件的材质区分，清晰呈现缸体的装配层级关系。渲染阶段采用柔和的工业产品打光方案，通过多角度光源布置凸显零件的轮廓结构与装配关系，避免金属材质出现过曝或暗部死黑问题，同时添加了柔和的环境反射效果，让金属部件的质感表现更贴近真实工业零件的视觉效果。设计过程中重点考量了热封作业的受力稳定性，双导柱的对称布局可平衡压合过程中的侧向力，避免单导柱结构易出现的卡顿、偏磨问题；各连接部位均设置有对应的紧固件安装位，可保障长期往复运动下的结构连接可靠性；整体结构模块化程度高，驱动单元、导向单元、安装基座均可单独拆分，便于后续根据实际生产需求做参数调整与结构优化，适配不同幅面、不同压力要求的热封加工场景。
