龙门刨床杰克住房基座结构设计

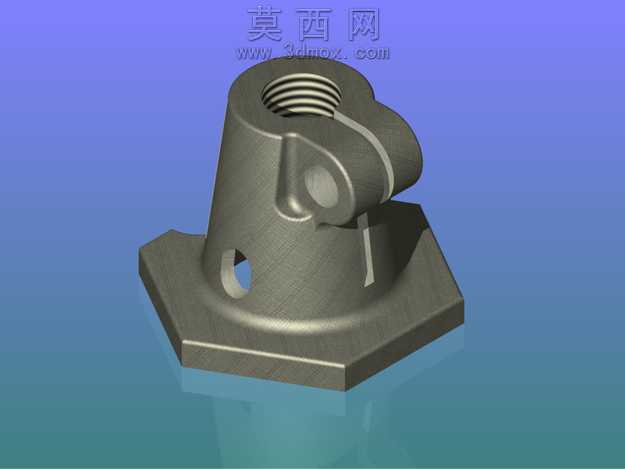

本作品为龙门刨床配套的杰克住房基座零件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工零件的尺寸规范与装配适配要求，对零件的每一处结构都做了精准的尺寸约束与几何约束，确保模型可直接对接后续的工程图导出、数控加工编程等生产环节。模型整体采用六边法兰式底座结构，底座边缘做了均匀的倒角处理，既消除了锐边带来的安全隐患，也提升了零件的应力分布表现，避免安装紧固过程中出现边缘崩裂的问题；底座上方为锥形过渡的主体承力结构，锥面角度经过反复校核，可在保证结构强度的前提下尽可能降低零件自重，减少材料消耗。主体上部设置有同轴内螺纹孔，螺纹参数按照通用机械紧固件标准设定，可与配套的螺杆类零件实现顺畅旋合，螺纹收尾处做了退刀槽结构设计，符合实际加工的工艺要求，避免螺纹加工末端出现乱牙、缺牙等缺陷。主体侧面设计有带通孔的凸耳结构，凸耳与主体连接处做了圆弧过渡处理，可有效分散工作过程中凸耳承受的侧向载荷，降低应力集中系数，提升零件的疲劳使用寿命；锥面主体上还设置有两个对称的工艺孔，既可以作为装配过程中的定位孔使用，也可作为润滑介质的注入通道，满足设备日常维护的使用需求。渲染阶段采用了金属铸件材质，还原了铸铁零件的哑光金属质感，对零件表面的细微铸造纹理做了贴合实际的表现，同时通过环境光影的调整，清晰展现出零件各部分的结构层次与轮廓特征，让观看者可以直观把握零件的形态与结构细节。设计过程中充分考虑了零件的加工工艺性，所有结构均避免了无法加工的倒扣、封闭内腔等问题，各壁厚保持均匀一致，避免铸造过程中出现缩孔、缩松等铸造缺陷，同时对所有需要配合的面都预留了合理的加工余量，可直接对接铸造、机加工的全流程生产要求，适配龙门刨床的装配使用场景，保证与周边配套零件的装配精度与运行稳定性。
