CA6140车床十字头传动连接组件

　　十字头是往复式动力机械与容积式压缩设备里承担运动方向转换的核心中间构件，这套适配CA6140普通车床配套加工范畴的十字头组件，在结构上完成了曲柄销旋转运动到活塞杆直线往复运动的平顺传递，同时把活塞运行过程中受到的侧向推力直接承接在十字头本体与机身导轨的配合面上，从根源上避免活塞直接承受侧向偏载，大幅降低活塞与气缸内壁之间的偏磨风险，延长气缸、活塞环这类密封运动件的服役寿命。

　　从实际装机的应用场景来看，这类十字头结构既可以配套在中小型往复式活塞压缩机上，布置在曲轴箱与气缸之间的中体滑道区间，也可以用在小型往复式蒸汽机、柱塞泵这类需要将旋转扭矩转化为直线推拉力的设备当中。工作状态下，十字头一侧通过十字头销与连杆小头形成铰接，连杆大头随曲轴曲柄做整周回转，连杆自身随曲柄转角不断摆动，十字头则被约束在机身的平直滑道内只能沿气缸轴线方向做直线往复滑动，原本连杆摆动产生的横向分力会全部通过十字头两侧的滑动接触面传递给机身滑道，活塞杆只需要沿轴向传递拉力或者推力，不会受到径向弯折载荷，活塞杆的密封填料也不会因为杆体偏摆出现异常磨损、泄漏的问题。

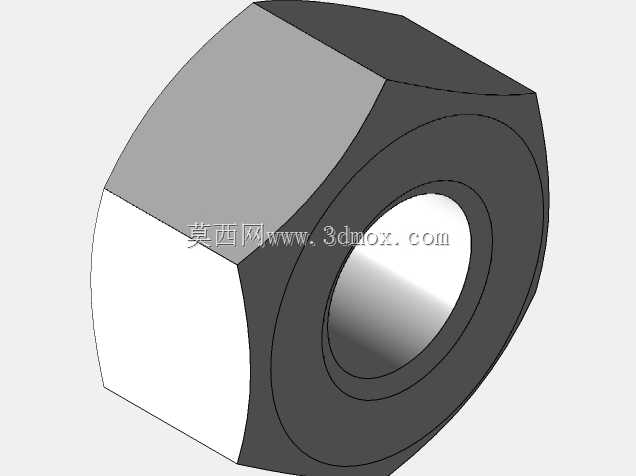

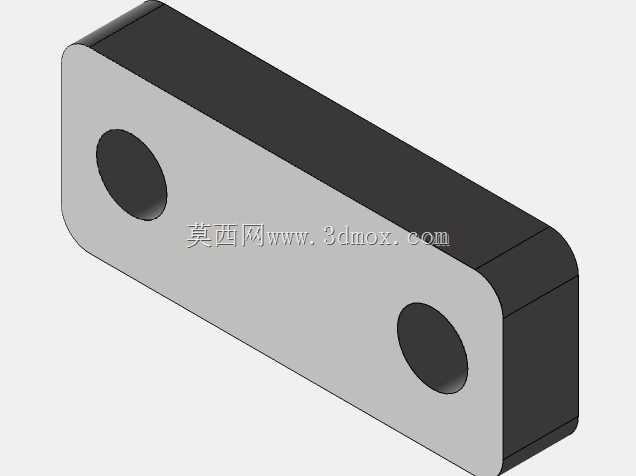

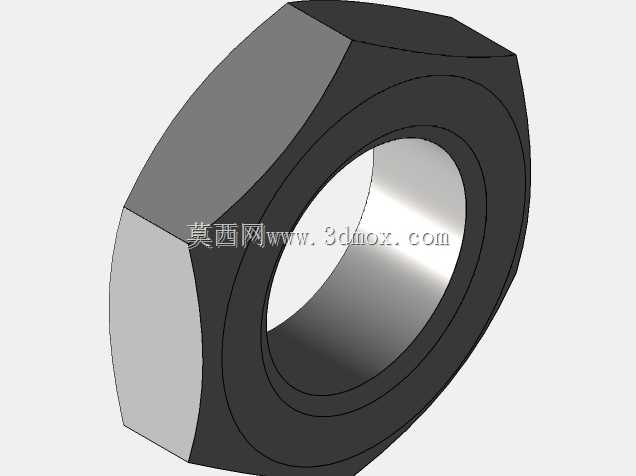

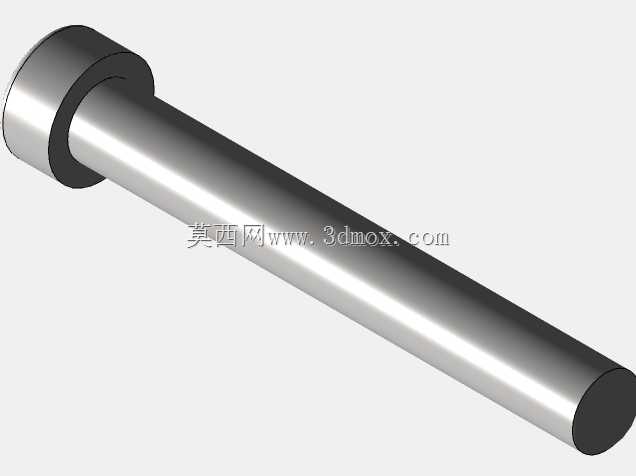

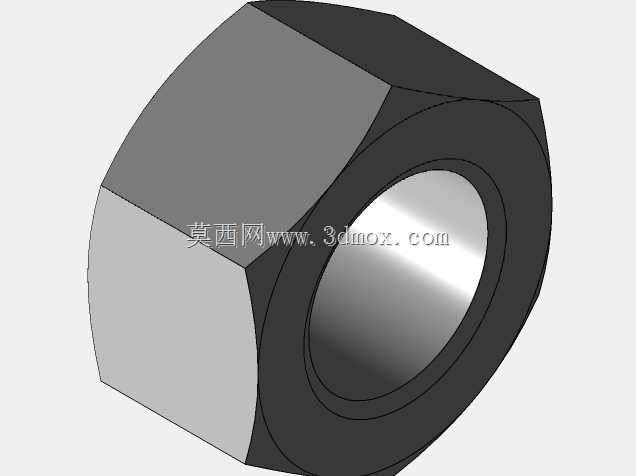

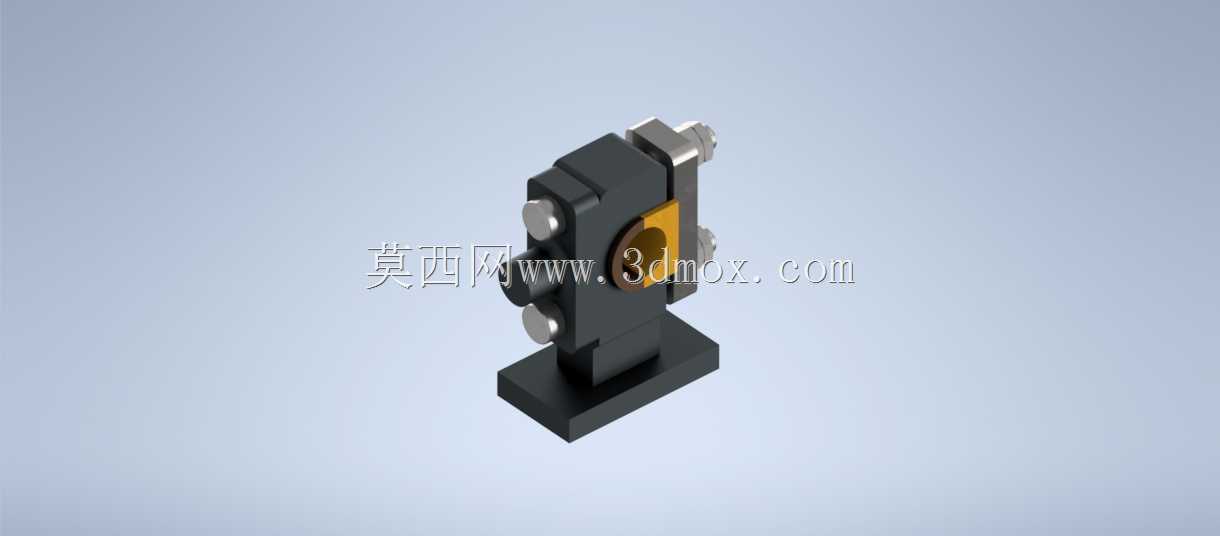

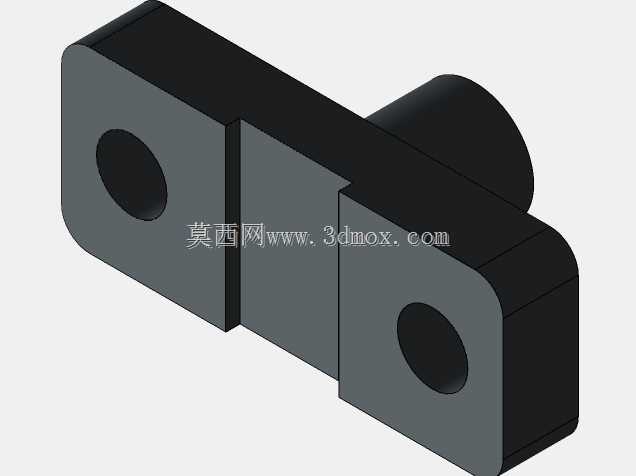

　　这套组件的结构设计完全围绕受力传递与运动导向两个核心目标展开：底部的一体式基座是十字头的导向支承部分，基座的两个平行底面与机身滑道的支承面精准贴合，两侧立面和滑道的侧向限位面配合，全程约束十字头的偏转、绕轴转动自由度，仅保留沿活塞杆轴向的移动自由度。主体立板是主要的承力载体，立板上加工出同轴的销孔，用于穿装十字头销轴，销轴两端伸出的轴颈用来和连杆小头的衬套孔配合，销轴和立板销孔之间可以采用过盈配合锁紧，也可以加装定位销防止销轴随连杆转动发生松脱。立板中部开设的通透窗口一方面用于避让连杆小头在往复摆动过程中的运动空间，避免连杆摆到极限角度时和十字头本体发生运动干涉，窗口内侧镶嵌的黄色衬层是减磨耐磨轴衬，一般采用铸铜合金或者镶嵌固体润滑材料制作，在销轴铰接位置形成低摩擦的转动副，即使短时间润滑不足也不会出现销轴和孔位咬合拉伤的问题。立板顶部的锁紧端盖通过紧固件把销轴轴向限位，防止设备高速往复运行时销轴从销孔内轴向窜动脱出，端盖和本体之间的结合面经过精加工，保证销轴的轴向定位精度。

　　在外形尺寸与安装边界的设计校核中，首先要匹配机身滑道的跨距与导向长度：十字头基座的导向面长度通常取活塞杆直径的2.5到3倍，导向长度过短会导致十字头运行到行程前后止点时支承跨距不足，在侧向力作用下发生卡滞、啃轨；导向长度过长则会无谓增加组件整体重量，往复运动的惯性力随行程次数平方增长，反而会增大曲轴的动载冲击。基座的宽度和滑道内侧宽度采用间隙配合，常温下的装配间隙控制在0.03到0.08毫米区间，既保证滑动过程中不会出现卡涩，又能把十字头的横向摆动量控制在极小范围，保证活塞杆的同轴度。十字头销的直径需要根据连杆传递的最大推力做压应力与剪切强度校核，销的有效工作长度要覆盖连杆小头的衬套宽度，两端留出足够的轴向定位余量。组件整体的轴向总高度需要校核曲轴的回转半径与连杆长度之和，确认十字头运行到前止点时，顶部结构不会和中体的端盖发生碰撞，运行到后止点时，底部基座也不会脱出滑道的支承区间，全程保留至少15毫米以上的导向搭接量。和活塞杆连接的端面上预留的螺纹连接孔，其轴线和十字头导向面的平行度公差需要控制在0.02毫米/100毫米以内，避免安装后活塞杆出现偏斜，导致活塞在气缸内走偏、密封件偏磨。

　　建模过程中需要重点还原各个配合面的公差层级：导向滑动面、销孔内圆柱面、端盖结合面都属于关键配合特征，衬套作为独立零件装配在销孔内侧，销轴、连杆小头、锁紧端盖、基座本体之间的装配约束要完全模拟实际装机的配合关系，运动仿真时可以添加滑道的移动副、销轴和连杆之间的旋转副，模拟曲轴整周转动时十字头的往复运动轨迹，逐一检查全行程内所有零件的运动包络，确认不存在静态干涉和动态运动碰撞，为后续的零件加工工艺编制、工装夹具设计、整机装配校验提供完整的三维结构依据。
