精灵机械传动演示摆件创意结构

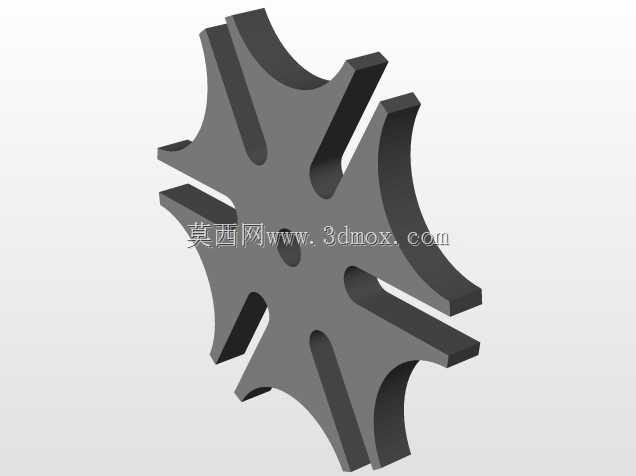

　　而是按照固定角度完成步进动作，这类传动逻辑在工业场景中有着极为广泛的应用，常见于自动化生产线的分度转台、多工位工装的换位机构、包装设备的进料分度单元、机床附件的回转刀架等场景，很多需要完成定点工位切换、步进送料的设备，都会采用槽轮机构来实现稳定的间歇动作，相比伺服电机控制的分度方案，纯机械槽轮结构无需电控配套，运行可靠性高，维护成本极低，在低速轻载的演示类、简易自动化场景中实用性很强。设计思路上，这套结构没有采用复杂的封闭箱体布局，而是将所有传动构件完全外露，一方面是为了降低3D打印的成型难度，避免封闭内腔带来的支撑去除难题，另一方面也能让观察者直接看到每一个齿轮、拨销、槽轮的配合过程，教学演示的直观性大幅提升。这套创意机械结构的设计初衷，是将经典的Geneva槽轮间歇传动逻辑，转化为可直观展示运动转换规律的实体演示件，整体采用分体式布局，所有配合面均预留了3D打印工艺所需的装配间隙，无需额外支撑即可完成平铺打印，底座与传动螺母、槽轮组件可直接平放在成型平台上完成制作，打印完成后仅需简单去除毛刺即可完成组装，非常适合用于机械原理教学、创客空间展示以及桌面趣味装置搭建场景。从实际功能特性来看，该结构核心采用槽轮间歇传动搭配同轴齿轮组的组合方案，动力输入后，主动拨盘带动槽轮完成定角度间歇回转，上层联动的星形轮盘同步完成分度动作，整套机构运行过程中无硬干涉，运动轨迹顺滑，能够直观展示间歇传动的运动特性：即从动件并非持续回转，

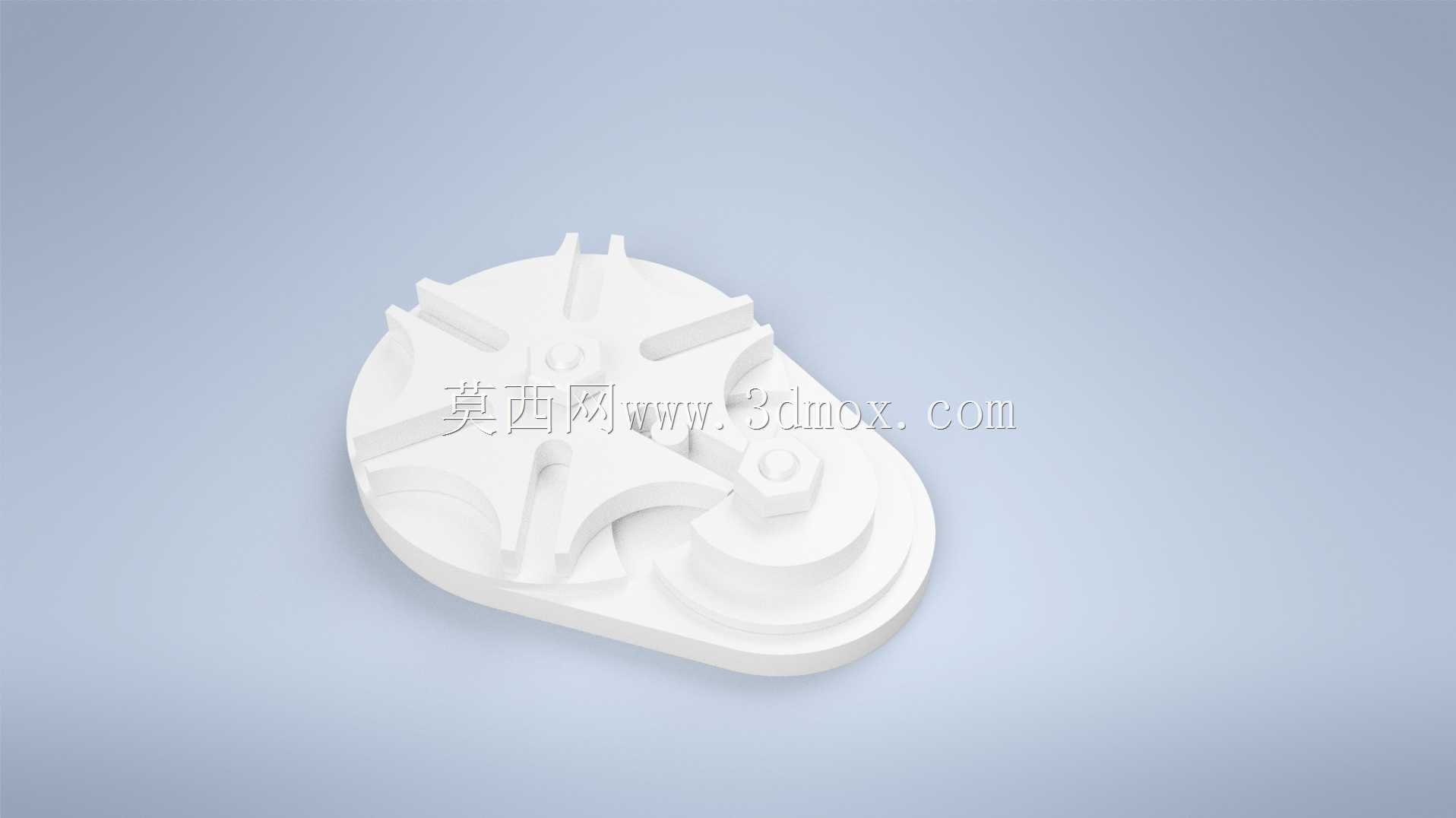

　　底座采用异形椭圆轮廓，既能够为所有传动构件提供稳定的安装支撑，也让整体外观更具设计感，区别于常规工业设备的方正造型，作为桌面摆件也有不错的展示效果。构件之间的配合公差经过适配，针对FDM打印的常见收缩率预留了合理间隙，转动副位置无需额外加装轴承，打印完成后直接装配即可灵活转动，降低了制作门槛。从安装边界与尺寸适配角度来说，整套结构的底座轮廓为扁平化异形设计，底面完全平整，可直接放置在桌面、展示台或者3D打印机的成型平台上，不需要额外设计安装固定孔位，如果需要集成到 larger 的演示台架上，也可以在底座的平整区域自行打孔固定，整体厚度方向尺寸紧凑，所有传动构件均在底座上方的有限空间内完成布局，不会出现外伸的干涉结构。

　　槽轮与拨盘的中心距经过严格校核，拨销进入和退出槽轮径向槽的过程中没有刚性冲击，运动起始和终止阶段的加速度变化平缓，运行噪音小，不会出现卡滞现象。上层的星形轮盘和下层的槽轮采用同轴定位设计，轴段的配合长度经过优化，既保证了回转过程的同轴度，也避免了过长配合带来的转动阻力过大问题。在实际教学场景中，这套装置可以帮助初学者快速理解间歇传动的工作逻辑：很多刚接触机械结构的设计人员，往往只熟悉连续回转的齿轮传动，对间歇动作的机械实现方式没有直观概念，通过手动拨动输入轴，就可以清晰看到拨盘每回转一周，槽轮对应转动固定角度，同步带动上层轮盘完成一次步进，整个运动过程的锁止阶段、传动阶段一目了然，比二维图纸的原理展示要直观很多。

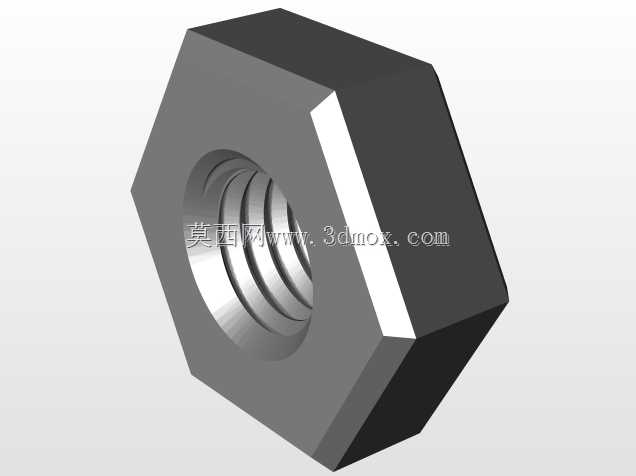

　　对于创客制作场景来说，这套结构所有构件均为等壁厚或者近似等壁厚设计，打印过程中不会出现局部翘曲变形，分体打印的螺母、底座、槽轮、拨盘、轮盘等零件，拼装顺序简单，不需要复杂的工装辅助，新手也可以顺利完成组装。如果需要对机构进行拓展，也可以在输入轴端加装小型手摇柄或者微型减速电机，即可实现自动运行，作为展会展示的动态机械摆件使用。结构中所有的轮廓过渡处均做了圆角处理，既避免了3D打印过程中应力集中导致的零件断裂，也消除了尖锐棱角，日常拿取演示时不会划伤手部。传动副的接触面均设计为平面配合，没有复杂的曲面贴合结构，打印成型后的表面精度完全可以满足转动需求，不需要额外的后处理打磨即可正常运行。这类轻量化的机械演示结构，也为工业设备中的分度机构设计提供了简化验证的思路：在开发小型分度工装时，可以先通过等比例缩小的打印件验证槽轮的槽数、拨销直径、中心距等参数对运动平稳性的影响，提前排查干涉、卡滞等设计问题，再进行金属件的加工，能够大幅降低研发试错成本，缩短工装开发的周期。
