小型探空火箭尾翼箭体结构设计

　　该结构围绕小型探空火箭的箭体主体展开，采用细长圆柱段配合尖锥形头部、尾部三片稳定翼的经典气动布局，整体构型简洁，适合用于航模试验、低空探测、教学演示以及小型推进系统匹配验证。箭体中段为主要承载舱段，外轮廓保持连续等径，内部可根据任务需求布置动力舱、回收舱、控制板、电池组或配重块。圆柱表面预留的长条形开口对应检修或模块安装位置，便于在装配阶段将内部器件沿轴向推入，再通过卡箍、隔框或螺钉完成固定。尖锥形头部采用平滑过渡曲面，主要作用是降低飞行过程中的迎风阻力，同时使压力中心沿轴线合理分布。头部与圆柱段之间需要控制同轴度，避免因台阶错位带来附加气动扰动；锥段壁厚可根据载荷和材料工艺调整，若采用轻质管材或打印件，应在锥底设置连接环，

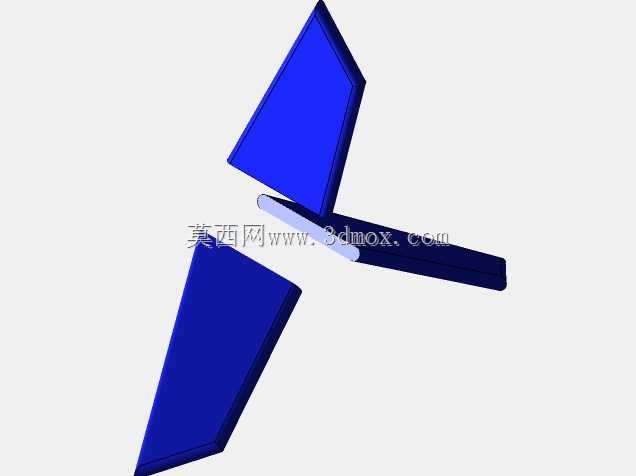

　　保证与主舱段对接时有足够的粘接或螺纹连接长度。尾部稳定翼呈径向均匀布置，翼面从箭体侧壁向外展开，后缘与箭体末端保持一定距离，使喷流或尾流对翼面的影响更可控。翼片采用薄板加根部加强的形式，根部与箭体曲面贴合，建模时不能只做简单平面相交，应保留贴合面和过渡圆角，否则在实际制作中容易出现粘接面积不足、翼根受弯开裂等问题。翼片的后掠角度和展长直接影响静稳定裕度：展长过小，航向恢复力矩不足；展长过大，则会增加侧向风载荷和结构弯矩。对于小型试验火箭，尾翼通常选用平直薄板或轻质复合材料板，重点保证三片翼的安装角一致，任何一片翼面偏角过大都会造成滚转或偏航偏差。从安装边界看，箭体直径决定了内部设备的最大容纳尺寸，所有舱内模块都应小于圆柱内径，

　　并为线缆、泡沫缓冲和回收装置留出间隙。头部锥段不宜布置过大的刚性零件，更适合放置轻质配重或小型传感器；尾部则需要兼顾发动机定位、喷管同轴和尾翼固定，发动机座应与箭体轴线重合，防止推力线偏离引起飞行姿态发散。结构设计时可将箭体拆分为鼻锥、主舱段、尾段和翼片四个部分，各段通过止口、套筒或卡环连接。止口配合不宜过紧，需考虑温度、材料膨胀和现场拆装；若用于重复试验，尾段应设计可更换的发动机限位结构，使不同直径或长度的动力件能够通过衬套适配。三维建模过程中，圆柱段、锥段和尾翼应优先建立基准轴线，再以轴线为骨架控制外形。翼片阵列要保证周向夹角一致，根部曲面需与箭体进行修剪合并，避免出现薄面、重叠面或开放边。对于后续加工或打印，

　　翼片边缘可适当增加倒角，既减少应力集中，也能降低飞行中的气动噪声。整体结构虽然外形不复杂，但对轴线、重心、压力中心和翼面安装精度的要求较高，适合作为探空火箭总体布置、气动稳定分析、舱段连接设计和小型飞行器结构建模的参考对象。
