模块化机械定位工装组件结构设计

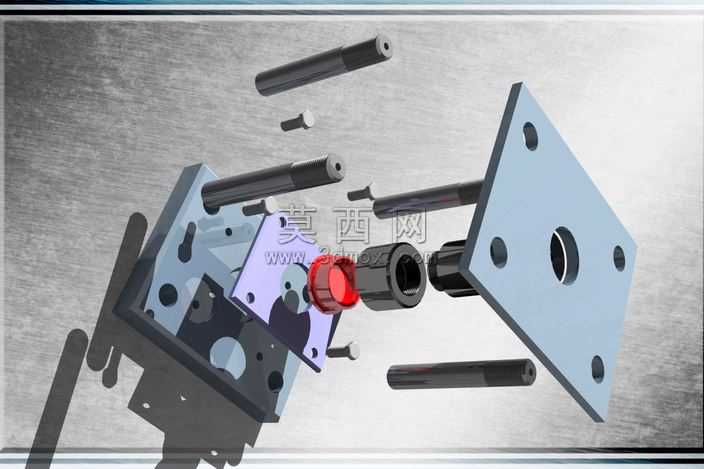

本作品为模块化机械定位工装组件的三维设计成果，整体采用爆炸视图的呈现形式，清晰展现各组成零件的装配逻辑与位置关系，便于直观理解整套工装的结构组成与装配顺序。建模阶段采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分各功能零件进行独立建模，确保所有零件的配合公差符合机械装配的通用标准，各安装孔位、轴孔配合面的尺寸参数经过反复校验，可直接用于后续的工程图导出与实际加工参考。材质设置上，主体安装板件采用哑光金属材质，模拟经过表面氧化处理的铝合金板材质感，表面带有细腻的磨砂纹理，还原工业工装常用的板材表面处理效果；紧固件类零件采用发黑处理的碳钢材质，表面带有轻微的金属反光，还原标准紧固件的真实质感；中间的调节旋钮部件采用红色半透明工程塑料搭配黑色金属嵌件的材质组合，通过材质区分清晰标识工装的调节操作部位，提升结构的辨识度。渲染阶段采用影棚级柔光布光，主光源从侧上方投射，在金属表面形成柔和的明暗过渡，既突出零件的轮廓立体感，又避免过强反光遮挡结构细节，背景采用拉丝金属纹理衬托，强化整体的工业设计质感。结构设计上，整套工装采用多层板叠装的组合形式，通过多根不同长度的导向轴实现板件之间的平行定位，搭配锁紧螺母与调节旋钮实现板件间距的微调功能，可适配不同厚度工件的定位装夹需求；板件上预留的多组安装孔位采用标准化孔径设计，可兼容通用标准紧固件的安装，拓展工装的适用场景；各零件之间的配合间隙经过合理设置，既保证装配后整体结构的刚性，又避免过盈配合导致的装配卡顿问题。整套设计兼顾了结构实用性与展示直观性，爆炸视图的呈现方式可帮助使用者快速理解装配逻辑，标准化的尺寸设计也让该模型具备较高的实际参考价值，可作为同类工装设计的结构参考模板使用。
