冲压件定位约束工装夹具三维结构

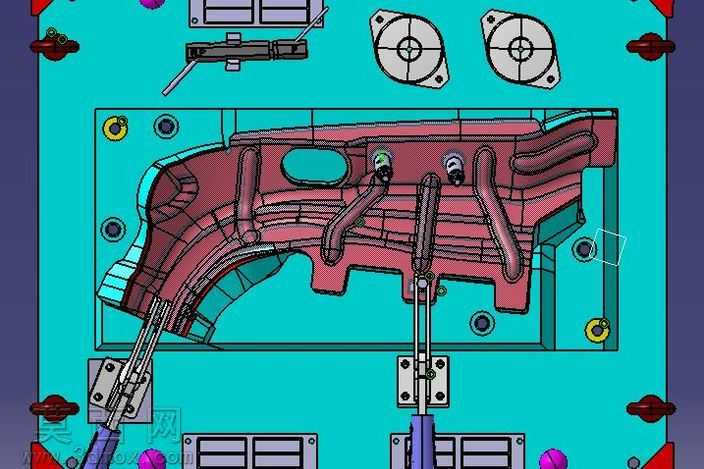

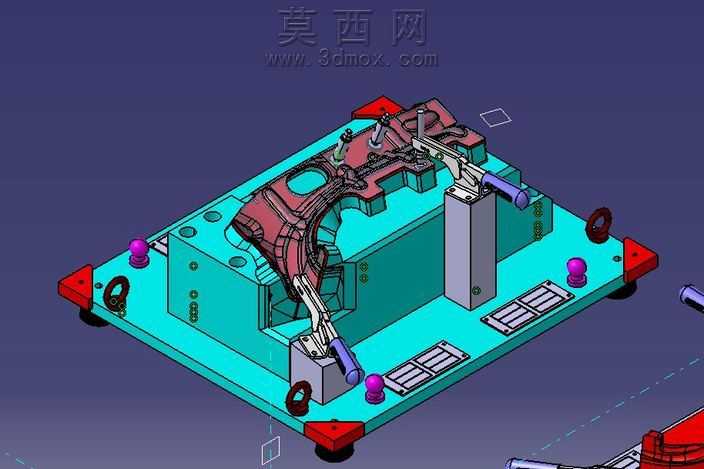

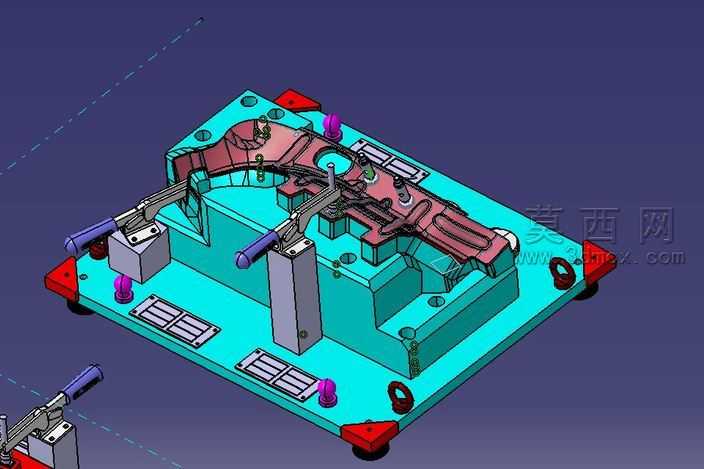

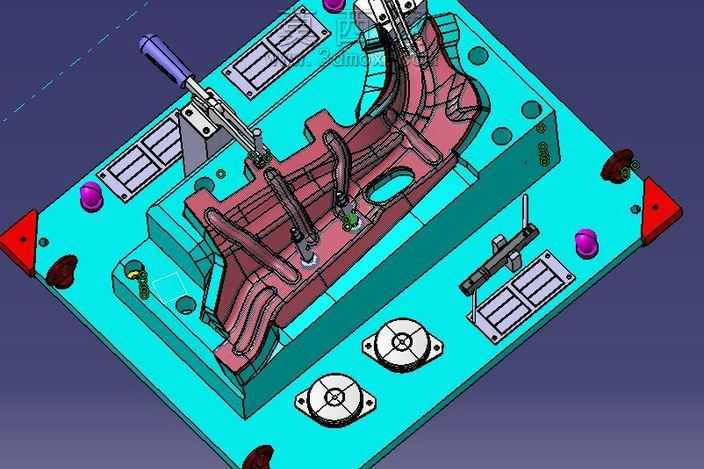

本模型为冲压件生产加工环节使用的定位约束工装，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循工装设计的公差配合要求，对每一处安装位、定位面、夹紧行程都做了精准的尺寸约束，确保模型可直接用于后续的工程图导出与实际加工参考。模型整体以底板作为承载基座，底板采用青蓝色金属材质渲染，表面做了哑光金属质感处理，还原实际工装底板的硬质合金加工质感，底板四个角设置了带缓冲垫的支撑脚，同时配备吊环结构，满足工装的吊装转运与平稳放置需求。底板上根据待加工冲压件的型面特征，设置了一体式仿形定位块，定位块的型面完全贴合冲压件的曲面轮廓，建模时通过曲面提取、偏移、缝合等操作完成定位型面的构建，确保工件放置后不会出现横向窜动。夹紧机构采用手动快速夹钳结构，夹钳的手柄部分做了紫色防滑包胶材质渲染，金属臂部分采用亮面金属材质，还原实际夹钳的金属加工质感，夹钳的安装支座通过螺栓固定在底板上，支座上设置了行程调节位，可根据工件的实际厚度调整夹紧行程，避免夹伤工件表面。除了主夹紧机构外，底板上还设置了多个辅助定位顶珠，顶珠采用亮紫色球面渲染，对应工件上的工艺孔位，实现工件的多点辅助定位，进一步提升装夹的稳定性。模型中还还原了工装的细节结构，包括底板上的走线槽、标识铭牌安装位、边角防撞块等，每一处结构都做了对应的材质区分，防撞块采用红色橡胶材质渲染，走线槽采用灰色塑料质感，整体渲染效果层次分明，清晰展现工装各部分的结构功能。设计思路上，该工装围绕异形冲压件的装夹定位需求展开，优先保证工件定位的精准度与夹紧的可靠性，同时兼顾操作的便捷性，手动夹钳的操作位置设置在工装外侧，方便操作人员快速完成装夹与卸料动作，仿形定位块的设计减少了工件装夹时的找正时间，有效提升冲压件后续加工或检测环节的效率，整体结构紧凑，无冗余设计，所有零部件都具备实际加工可行性，符合工装设计的实用性要求。
