汽车防火墙部件焊缝检测工装站设计

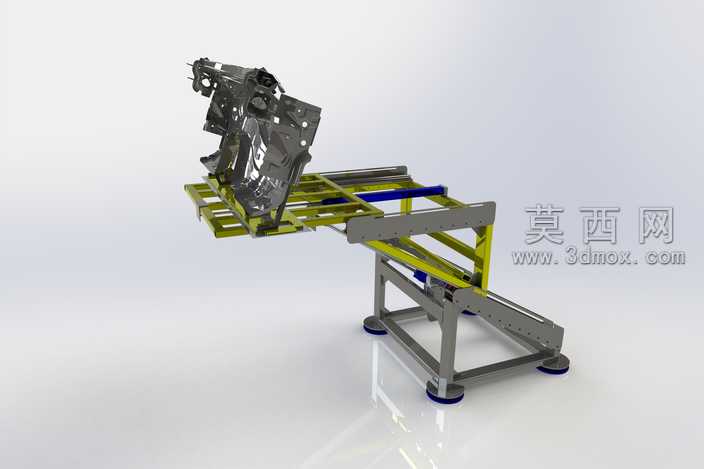

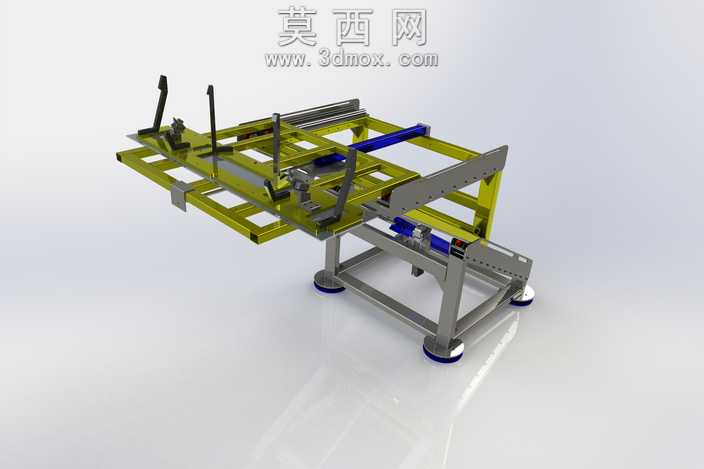

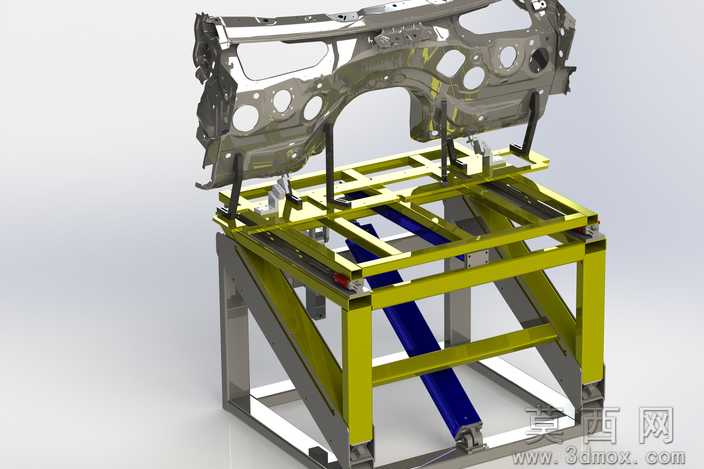

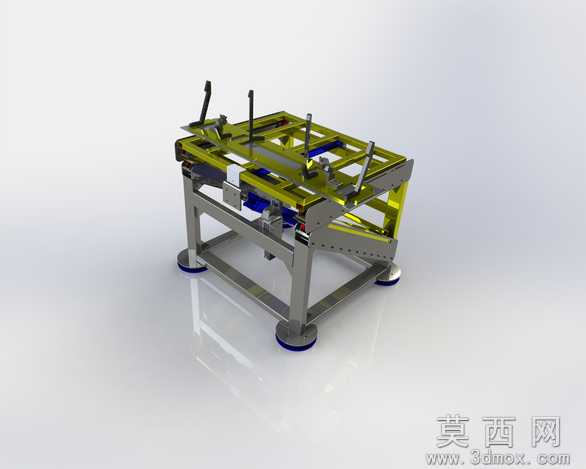

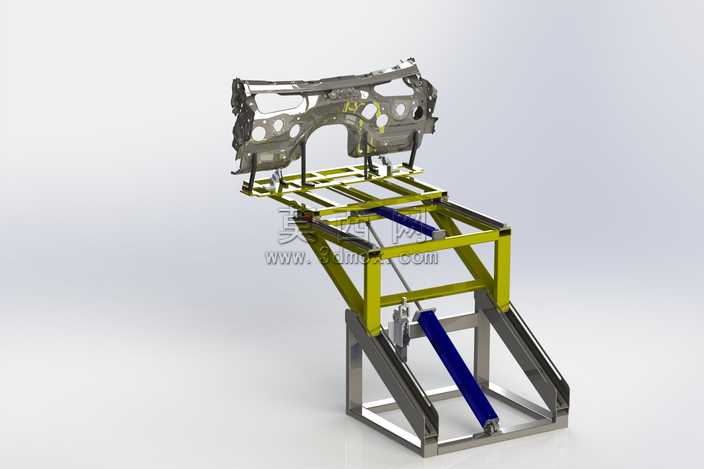

本作品为面向汽车前围防火墙部件的焊缝检测工作站三维建模成果，整体采用自底向上的装配建模思路完成全结构搭建。建模过程中首先完成底部承力框架的结构绘制，采用矩形钢管焊接式基座结构，通过三维软件的焊件模块生成标准型材构件，对框架的斜向支撑、底部安装脚位做了参数化约束，保证基座整体的结构刚度符合检测工位的承重要求，基座表面赋予哑光金属喷砂材质，还原焊接钢结构的真实质感。中部的举升导向结构采用双线性导轨搭配气动驱动的设计方案，建模时对导轨的滑块安装位、气动元件的固定支座做了精准的装配配合，导向构件采用亮黄色喷塑材质，与底部基座的金属色形成明确的视觉区分，气动推杆部分做了细节还原，包含缸筒、伸缩杆、端部连接头的完整结构，赋予深蓝色阳极氧化材质模拟工业气动元件的外观效果。上部的工件定位工装针对汽车防火墙钣金件的型面特征设计，建模时提取了防火墙部件的安装孔位、型面轮廓作为定位基准，设置了对应的仿形支撑块与快速夹紧结构，保证待检测钣金件放置后位置精度稳定，不会在检测过程中出现位移。整体渲染采用工作室均匀布光方案，通过主光源、辅助补光与环境反射的参数调整，清晰呈现各部分构件的材质差异与结构层次，将气动管路的走线、紧固件的安装位置都做了可视化还原。设计过程中重点考虑了检测工位的操作便利性，将举升行程做了参数化可调设置，适配不同规格的前围部件检测需求，整体结构无多余冗余设计，所有构件均服务于焊缝检测的定位、承托功能，虽然当前版本尚未完成紧固件细节的最终完善，但核心的功能结构、运动逻辑已经完整呈现，可直接用于汽车焊装车间检测工位的方案展示、结构验证与后续加工出图参考。
