激光切割头同轴空气辅助喷嘴结构

项目分类:机床 发布时间:2024-03-14 ID:742513
  • 激光切割头同轴空气辅助喷嘴结构

  该结构面向中小功率激光切割设备的加工端改造场景,核心作用是在激光束沿轴向输出的同时,将压缩空气以同轴方式导向切缝区域。实际切割薄钢板、亚克力、木板或非金属板材时,熔融物、炭化碎屑和烟尘容易滞留在切口内,辅助气流可在焦点附近形成稳定吹扫力,把熔渣从切缝底部带走,并降低镜头附近烟尘返流造成的污染风险。

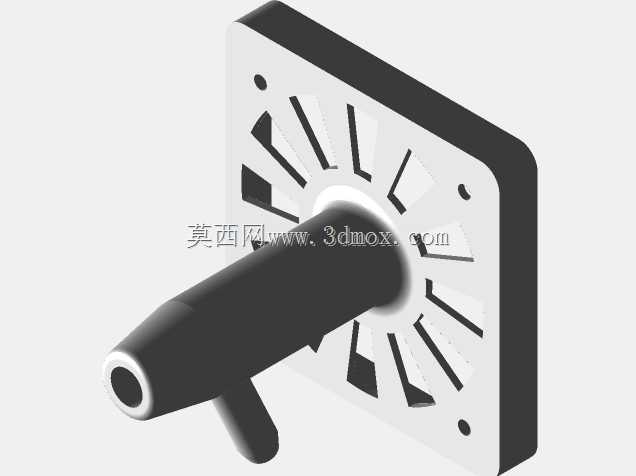

  整体外形由方形安装法兰、轴向锥形导气筒和侧向进气支管组成。法兰盘承担与激光头本体或调焦机构连接的功能,板面上预留四个角部安装孔,孔位围绕中心轴线对称布置,便于在有限空间内用螺钉压紧定位。法兰正面设计了放射状镂空筋位,这些槽口并非单纯装饰:一方面减轻安装板重量,另一方面为气流扩散、散热和装配避让提供空间。筋条从中心毂部向外延展,使法兰在螺钉锁紧后仍能保持较好的平面刚度,减少薄板受力翘曲。

  中心导气筒沿激光传播方向布置,内腔需要与光束通道保持同轴。前端收束为圆筒形喷嘴口,出口直径较小,目的是让侧向进入的压缩空气在混合腔内经整流后从端口集中喷出。锥形过渡段能够降低气流突扩带来的紊流,使喷口气流更接近轴向层流状态;若出口与焦点、切缝位置匹配不当,气流会在工件表面发散,吹扫力度下降,甚至把烟尘卷向保护镜片。因此在结构建模时,中心孔、喷嘴外圆、法兰安装面和进气支管的相对位置都需要按同一基准约束。

  侧向支管以近似垂直方向接入导气筒下方,适合连接普通气动软管。支管与主筒交汇处形成气路转折,设计时需控制交接处圆角和通道截面,避免尖锐台阶造成局部涡流。现场使用中,空气经软管进入支管后,在主筒腔内与激光轴线汇合,再通过前端喷嘴喷出。该方式结构紧凑,不需要在激光头后方增加复杂同轴阀体,适合桌面切割机、轻型雕刻切割机以及改装式加工头。

  安装边界方面,方形法兰是主要定位面,后侧平面应贴紧激光头前端配合面;四个角孔决定螺栓分布圆和外轮廓占用空间,装配时要为扳手、螺母和气管接头留出操作余量。导气筒向前伸出,其长度决定喷嘴与工件表面的距离调节范围;伸出过长会降低整体刚性并可能碰撞工件,过短则不利于气流在切缝处建立有效压力。侧向支管向下布置时,还要确认气管弯曲半径,避免软管与切割横梁、拖链或夹具发生干涉。

  从功能设计思路看,该件把安装定位、光束通过、气体输入和喷流整流整合在一个组件中。法兰负责重复拆装后的位置一致性,主筒负责保护并约束中心通道,前端小口负责提高气流速度,侧支管负责快速接入车间压缩空气。放射槽则在保证刚度的前提下削减材料,并增加空气流通面积。对于结构设计人员,建模重点不在复杂曲面数量,而在同轴度、安装面平面度、喷口中心线与法兰孔位的一致性,以及气路转折处的顺滑过渡。

  在设备选型和装配验证时,可先按法兰厚度确定压紧螺钉长度,再根据激光头焦距调整喷嘴出口到材料表面的距离。若用于金属切割,需要配合干燥过滤后的压缩空气,防止油水进入光路;若用于非金属切割,气流压力可根据板材厚度和切缝宽度调整。该结构直观呈现了激光加工末端辅件的典型布置方式,也为后续改型为不同喷口直径、不同法兰孔距或多进气方向的辅助喷嘴提供了清晰的结构基础。
