CA6140车床主轴涡轮叶轮精密结构

　　该涡轮叶轮属于CA6140普通车床主轴箱及冷却、润滑回路中涉及的高速回转类零件，也可作为小型离心式流体装置的核心工作轮参考。叶轮在整机中的位置通常靠近动力传递或介质输送端，外部需要与蜗壳、导流罩、密封件、轴端锁紧螺母以及轴承支承结构配合，不能孤立地按单个叶片造型理解。实际测绘和建模时，首先要确定的是轮毂与主轴的连接边界：中心孔承担定位与扭矩传递，孔径、键槽或锁紧面尺寸直接决定叶轮能否装到指定轴段上；端面跳动、径向跳动和轴向压紧位置会影响高速旋转时的平衡状态。若中心配合过松，叶轮在启动和变速过程中容易产生冲击；若过盈量过大，则会给装配和拆卸带来困难，并可能使轮毂局部应力升高。

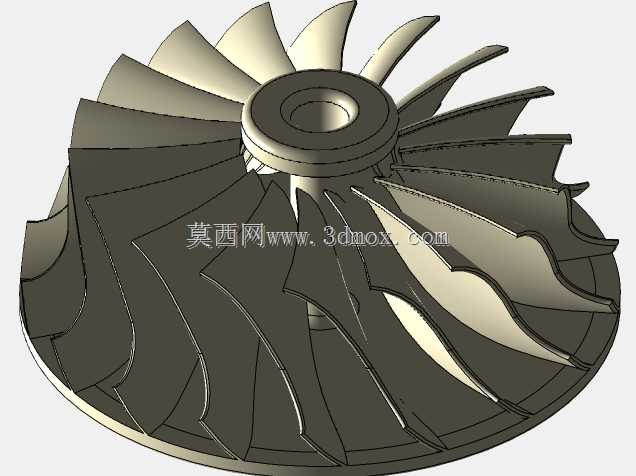

　　叶片是该零件最能体现功能特性的部分。模型中多枚叶片沿轮毂周向均匀分布，叶型从进口侧延伸至出口侧，曲面并非简单拉伸或旋转得到，而是伴随扭转、包角和高度变化形成的空间曲面。工作时，介质或气流进入叶轮流道后，被叶片带动并改变方向，能量在连续回转过程中传递给流体，从而实现增压、输送或散热搅动。叶片前缘需要兼顾来流方向，后缘则影响出口速度分布；相邻叶片之间的流道宽度、喉部面积和过渡圆角，都会关系到流动损失、噪声水平以及是否容易发生涡流分离。对于车床配套场景而言，这类叶轮虽然不像航空发动机叶轮那样追求极端气动效率，但在转速、空间尺寸和维护便利性之间仍需要取得平衡。

　　从外形尺寸看，叶轮外径受安装腔体内径限制，设计时必须保留与壳体之间的径向间隙。间隙过小，热膨胀、加工误差或轴系挠曲都可能造成擦碰；间隙过大，则会增加回流损失，降低工作效率。轮毂高度和叶片轴向宽度需要与腔体宽度匹配，进口侧应对准来流通道，出口侧应与扩压或收集区域衔接。底部圆盘起到承托叶片和封闭流道的作用，其厚度不能只按外观确定，还要考虑离心载荷下的刚度；圆盘外缘与叶片交接处应设置合理圆角，避免应力集中在高频旋转中形成疲劳源。

　　建模思路上，这类零件适合先建立回转基准轴线，再完成中心孔、轮毂和轮盘的主体旋转特征。叶片可通过单一流道截面控制线构面，沿周向阵列得到整体叶型；阵列数量必须与叶片包角、流道开口和动平衡要求一致。叶片曲面与轮盘、轮毂相交处不能留下尖锐接缝，应采用圆角或增厚过渡，使几何形态更接近铸造、铣削或3D打印后的真实零件。对于需要后期加工的配合面，中心孔、端面和外圆基准应在模型中保留明确的圆柱面与平面，便于工程图标注同轴度、垂直度和表面粗糙度。

　　在CA6140车床相关设备维护或改造中，叶轮拆装通常要先解除轴端锁紧，再检查键连接、挡圈、密封环和轴承状态。装配前应确认流道内无切屑、砂粒或残留冷却液，因为高速旋转时硬质颗粒会打伤叶片前缘，也可能破坏密封。叶轮装入后需检查周向间隙是否均匀，手动盘车时不应有摩擦声；若用于冷却泵或润滑系统，还应观察启动后压力、流量和振动情况。叶片若出现缺损，即使质量损失很小，也会破坏转子平衡，表现为噪声增大、轴承温升加快或轴系振动，此时不能仅按外观修复，应重新校核平衡和配合状态。

　　结构设计还要考虑制造边界。若采用铸造，叶片最小厚度、拔模斜度和流道清砂空间需要满足工艺要求；若采用五轴铣削，叶片之间的刀具可达性决定了刀杆直径和加工姿态；若采用增材制造，则要关注支撑去除、内流道表面质量和后加工余量。无论采用哪种工艺，中心配合面和轴向定位面都应作为精度控制重点。该模型的价值不只在于呈现涡轮叶片的复杂外形，更在于把回转基准、叶道曲面、轮盘刚度、安装间隙和轴系连接关系统一到一个可检查、可装配、可用于教学与结构分析的零件中。
