户外监控摄像头卡扣式防护外壳

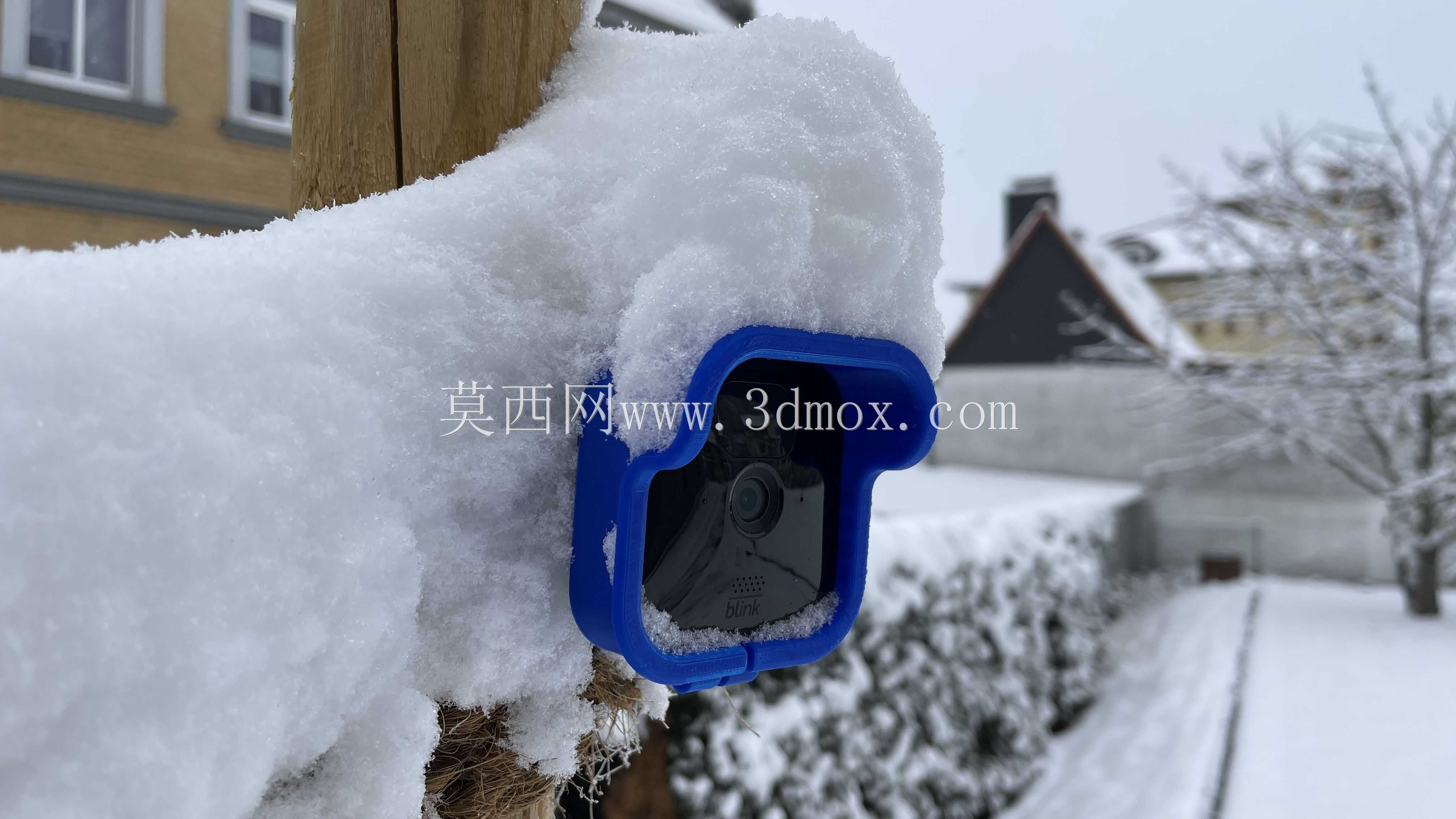

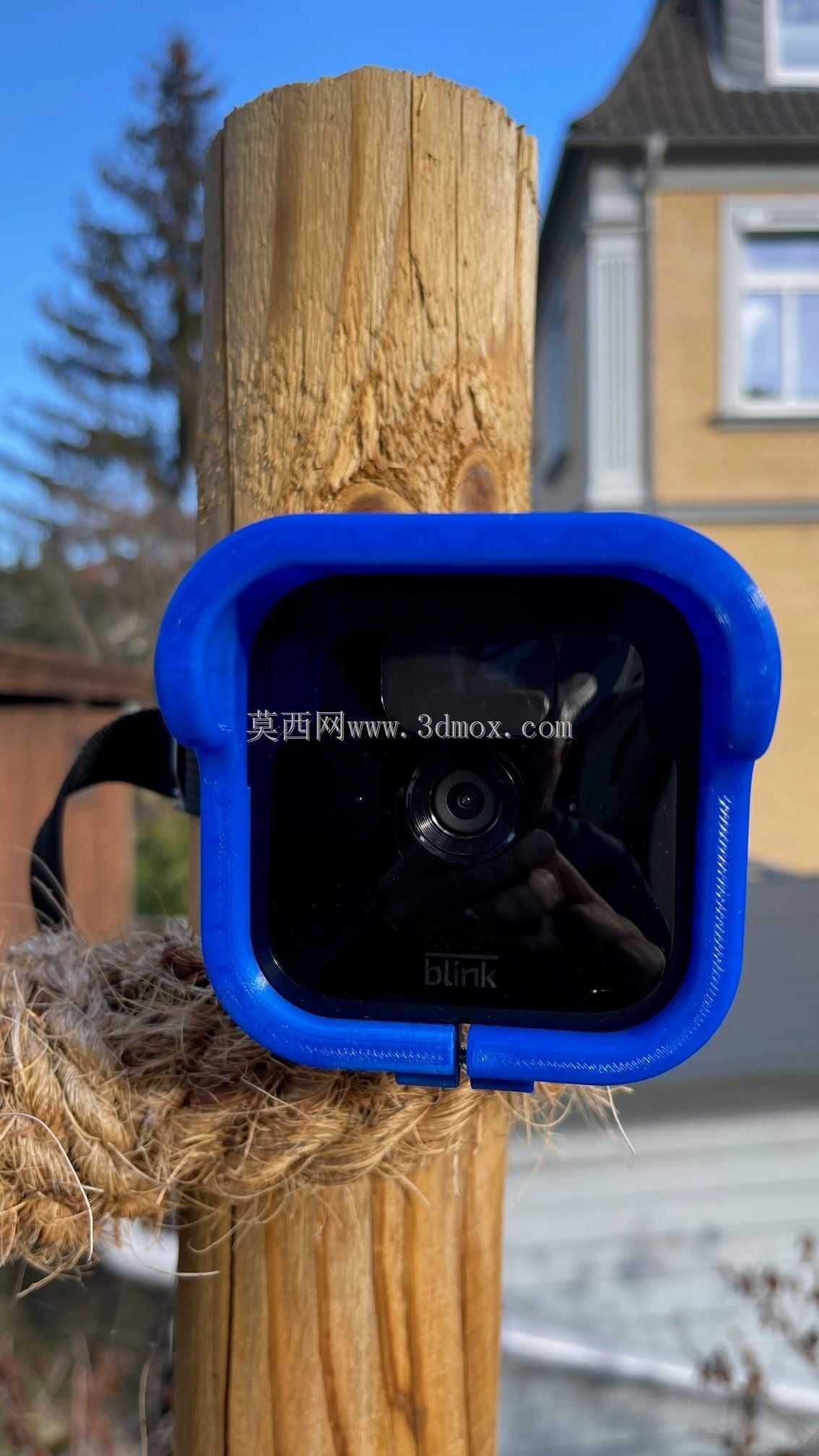

　　这套结构围绕家用户外监控摄像头的加装防护需求展开，核心是一个可夹持在摄像头本体外侧的蓝色罩壳，适用于庭院、围栏、木桩、外墙立柱等露天布防场景。现场使用时，摄像头通常通过绑带或支架固定在木质立柱、栅栏横杆或墙面构件上，长期承受日晒、雨淋、温差变化以及树枝剐蹭，镜头周边和外壳边缘容易出现积水、积灰和轻微磕碰。防护套的作用不是替代原有摄像头壳体，而是在不拆卸主机、不改变原有走线和固定方式的前提下，增加一层外部遮挡与限位结构。

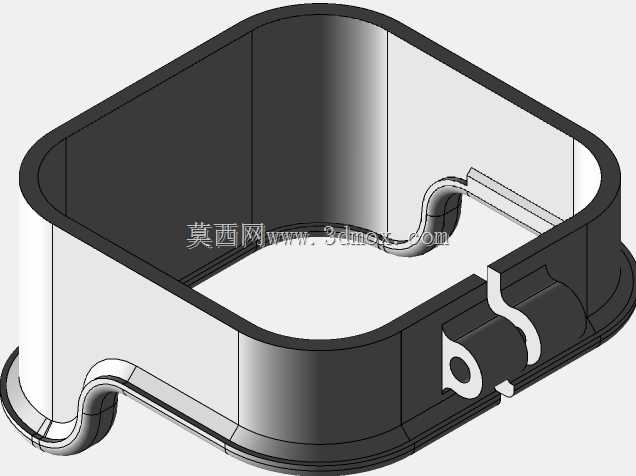

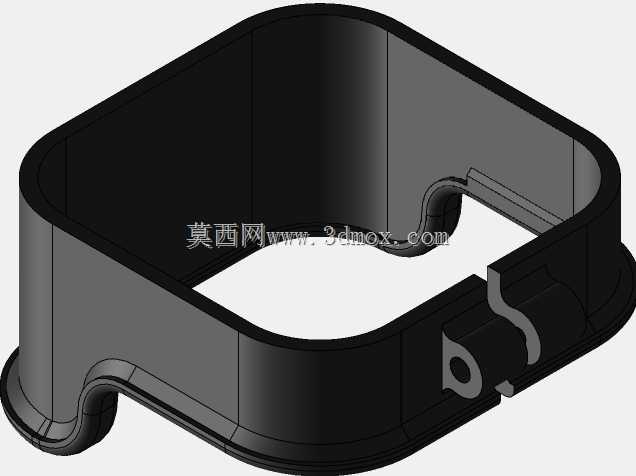

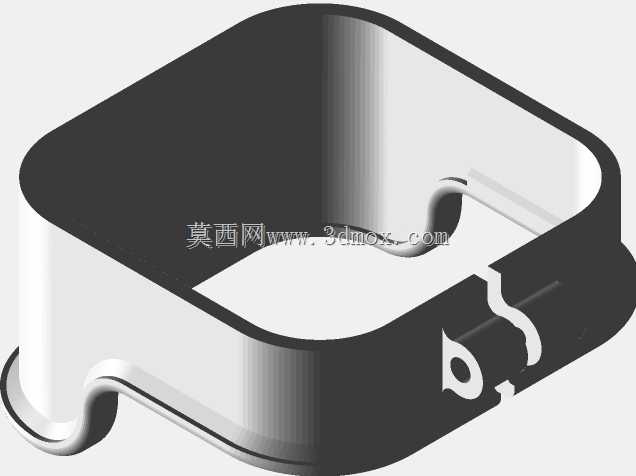

　　从结构思路看，罩壳采用半包式形态，前部围绕镜头区域形成带檐口的围挡，上方和侧向伸出的挡边可减少雨水直接冲刷镜头，也能在一定程度上遮挡正午斜射光线，降低眩光对画面的影响。罩壳内腔按照摄像头外轮廓进行退让，前端保留镜头视场所需的开口，避免遮挡广角画面；侧壁则承担定位和夹持功能，使护套在装到主机上后不会沿轴向窜动。外形上没有采用复杂曲面堆砌，而是以连续的包覆面、圆角过渡和局部加强边构成，既便于注塑成型时脱模，也能减少应力集中。

　　安装边界是该类附件设计中必须重点校核的部分。护套需要卡在摄像头外壳上，因此内腔宽度、高度、前后包覆深度都要与主机外形匹配，过紧会造成装配困难甚至压伤外壳，过松则会在风载和振动下产生晃动。模型中夹紧连接通过M3螺母与对应螺纹嵌件实现，嵌件可融合在其中一个安装孔位内，使装配后形成可靠的螺纹连接点。工程建模时应重点检查螺纹嵌件周围的壁厚、螺母沉入深度、装配工具操作空间以及罩壳与绑带固定座之间的干涉关系。若用于3D打印，还需关注悬垂方向、孔位支撑和夹持臂的弹性变形量；若转为注塑件，则应在夹持根部增加圆角，并控制壁厚均匀，避免缩水和翘曲。

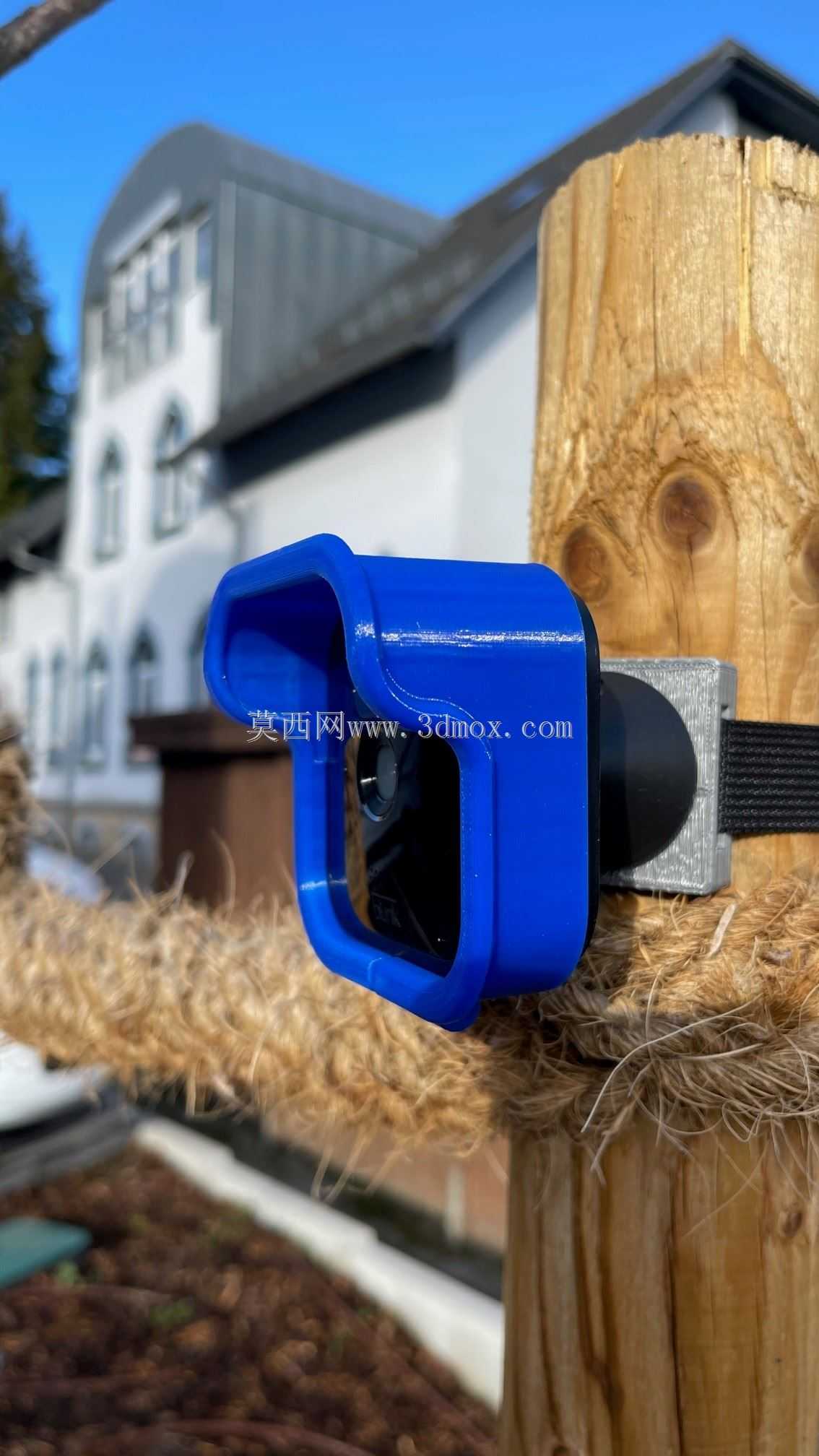

　　在实际布置中，该护套适合已经完成摄像头固定后的二次加装。前端罩体不能压到镜头镜面，也不能与麦克风、传感器开孔发生贴合遮挡；后侧与绑带、金属压片或支架连接处应留出间隙，保证束紧带仍能正常穿过。对于木桩、树干等非平整安装面，护套主要保护摄像头本体，安装稳定性仍由后方绑带和支架承担，因此结构设计上不应把外部载荷直接传递到镜头支架的薄弱位置。

　　建模过程中，可以把摄像头主机、绑带、金属固定片和防护套作为装配体一起检查。镜头开口按视场锥角进行避让，罩壳前缘与镜头之间保留安全距离；两侧夹持壁沿主机侧面延伸，形成前后定位；M3连接点布置在受力较直接的位置，使夹紧力沿壳体刚性较好的路径传递。挡檐部分需要兼顾遮雨范围和外形体积，伸出过长会增加风阻并可能影响夜视补光，伸出过短则防护意义不足。整体结构以小尺寸安防附件为定位，强调拆装便利、轮廓贴合、镜头无遮挡和户外长期使用的可靠性，可作为家用监控外设、庭院安防改造以及小型摄像头防护件设计的参考结构。
