JSN-SR04超声波测距传感器结构设计

　　在嵌入式开发、智能硬件搭建的实际项目里，超声波测距模块是避障、液位检测、近距感应场景里绕不开的基础元件，这款JSN-SR04超声波传感器的三维结构，完全还原了量产实物的装配关系与安装边界，能直接嵌入各类智能设备的整机结构设计中，不用再反复核对实物测绘尺寸。从实际使用场景来看，这款传感器常被用在智能小车的前后避障点位、开源硬件创客项目的距离感应单元、小型仓储设备的货位检测端，甚至是民用智能家居的人体靠近触发模块里，适配5V直流供电的常规控制板，和arduino等开源控制平台的IO口直接匹配，不需要额外加装信号转换电路。从结构设计思路上，建模时优先还原了收发探头的同轴布局，两个圆形超声换能器平行排布在前端面，

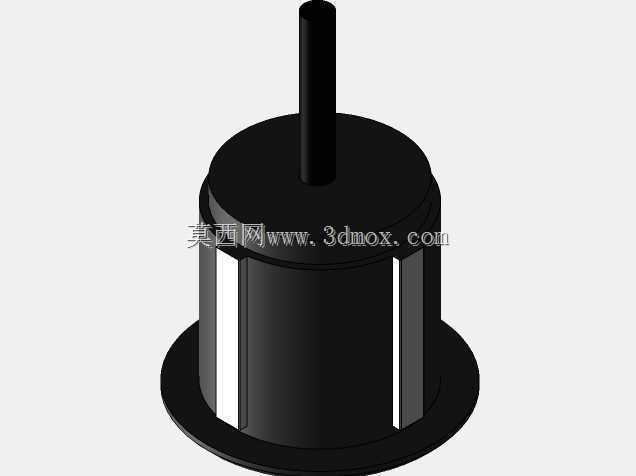

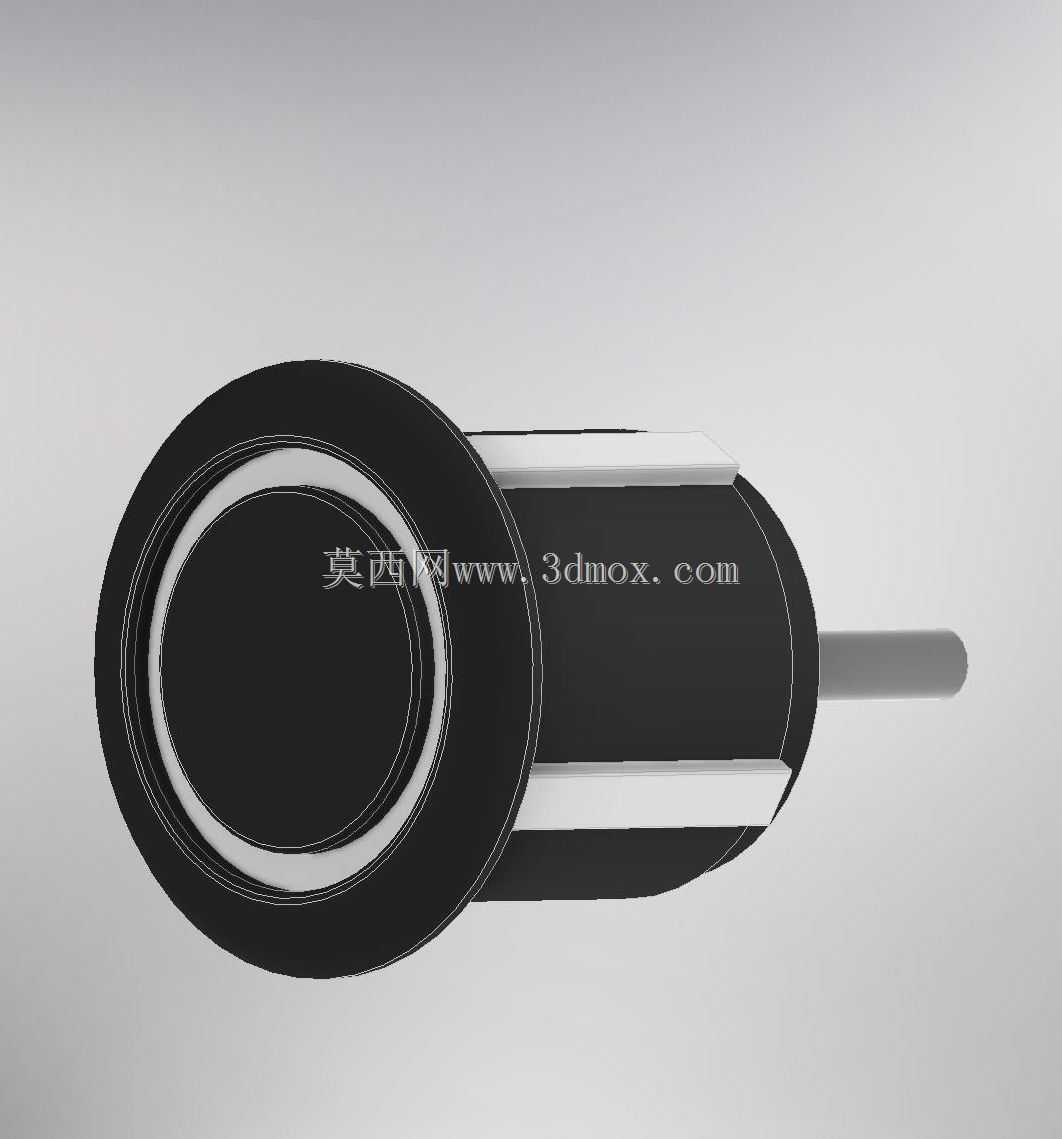

　　保证发射与接收的声锥角度对齐，避免出现探测盲区偏移的问题；主体圆柱外壳做了等壁厚设计，壁厚控制在1.2mm，既满足注塑成型的工艺要求，也能给内部的信号处理电路板留出足够的安装空间，尾部伸出的信号引脚做了等距排布，引脚间距严格匹配标准2.54mm排针规格，能直接插在面包板或者定制PCB的焊盘上，不用额外做引脚转接。外形尺寸上，主体圆柱段直径为16mm，前端探头安装面的凸缘直径为20mm，整体长度不含尾部引脚为25mm，安装时可以选择前端凸缘卡装在设备面板的16mm开孔里，靠凸缘的台阶面做轴向定位，也可以通过外壳侧面的两个平行平面做侧装固定，适配M2螺丝的安装孔位预留了0.5mm的装配间隙，避免螺丝锁附时压裂塑料外壳。实际选型时要注意，

　　这款传感器的有效探测范围在2cm到400cm之间，建模时还原的探头声锥角度为30度，在做整机结构布局时，要在探头前方预留出无遮挡的锥形空间，不能有结构件凸入这个区域，否则会造成声波反射误判，影响测距精度。内部结构上，模型还原了电路板与外壳的卡槽配合，电路板靠外壳内壁的两个凸筋做径向定位，尾部引脚和电路板的焊接位置做了避让槽，不会出现装配时引脚顶到外壳内壁的问题；前端的两个换能器和外壳前端面的贴合处做了0.1mm的密封胶预留槽，量产时可以打胶固定，同时起到一定的防尘防水作用，适配室内常规使用场景的防护要求。很多新手在做智能小车结构设计时，经常会忽略传感器的安装高度，把探头装得离地面过低，导致地面反射的声波被误判为前方障碍物，

　　参考这个三维模型的安装边界，把传感器中心高度设置在离地面5cm以上，同时保持探头轴线水平，就能有效避免这类问题；另外在多传感器并排安装时，要参考模型的外形尺寸，两个同型号传感器的中心间距至少留30mm，避免相邻传感器的发射声波互相干扰，造成测距数据跳变。这款模型的结构细节也覆盖了量产装配的全部公差配合，外壳的上下合模线位置做了0.05mm的错位预留，和实际注塑件的合模缝位置一致，在做设备外观设计时，可以把合模线对准设备外壳的拼接缝，提升整机外观的整洁度；尾部的引脚长度做了10mm的标准长度建模，在做PCB布局时，可以直接把引脚长度导入PCB设计软件，计算焊盘到传感器安装面的距离，不用额外估算引脚伸出长度，避免出现安装时引脚过长顶到PCB元件、或者过短焊不上的问题。从功能特性来看，这款传感器通过发射超声波并接收回波的时间差计算距离，结构上没有活动部件，可靠性远高于机械式接触开关，在非接触式测距场景里的使用寿命更长，建模时还原的外壳材质为ABS塑料，表面做哑光处理，不会在设备内部产生多余的声波反射，适配内部结构紧凑的小型智能设备使用。
