CA6140车床润滑系统鸡眼式油嘴结构

　　在普通卧式车床的日常运维与结构拆解中，CA6140作为车间保有量极高的通用切削设备，其导轨面、溜板箱、进给箱、挂轮架等多处相对运动副都需要定期加注润滑脂或稀油，而外露或半埋式的注油点位往往需要一类结构小巧、端面贴合平顺、不易被切削碎屑勾挂的注油连接件，本次呈现的鸡眼式油嘴结构正是针对这类安装场景完成的三维造型。

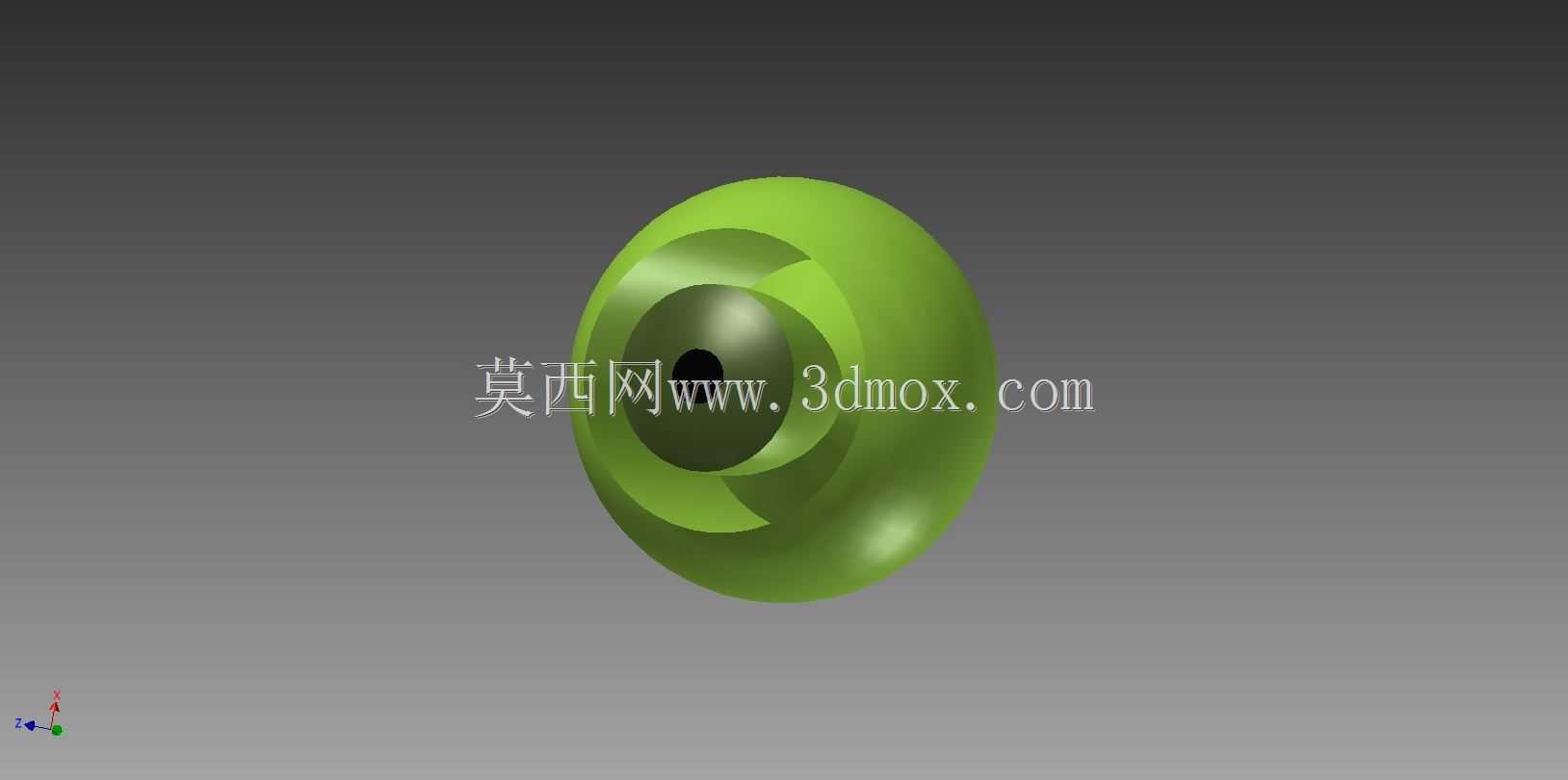

　　从实际安装边界来看，这类油嘴整体采用回转体构型，外轮廓为带圆弧过渡的盘状凸缘，外形类似服饰上的鸡眼铆接件，没有突出的细长油嘴杆，安装后仅在箱体或导轨护板表面露出平滑的环形球面，工人在清理切屑、擦拭导轨、拖拽冷却水管时，不会被凸起的油嘴勾住棉纱、刮伤手部，也避免了传统加长式油嘴被工件、刀架碰撞弯折的风险。油嘴中心开设贯通的注油孔，孔径匹配常规尖嘴油枪的出油端头，注油时油枪尖端直接抵紧中心孔位，润滑介质即可沿内部通道进入摩擦副间隙；非注油状态下，盘体外侧的圆弧面可配合配套的钢珠、弹簧或简易防尘盖形成密封，阻挡铸铁粉尘、乳化液、细碎钢屑进入油道，长期使用也不会出现油孔堵塞的问题。

　　设计思路上，整个零件优先保证安装贴合的可靠性：盘体背面设置定位止口，安装时先在箱体墙板预制的安装孔内压入止口段，凸缘端面紧贴墙板外表面，可采用过盈压装、端面铆边或者小直径点焊的方式完成固定，不需要额外加工外螺纹，对于壁厚较薄的导轨护板、冲压制成的润滑盖板尤其友好，避免了薄板攻丝易滑牙的通病。外轮廓的球面过渡并非单纯的外观处理，从工艺角度出发，圆弧面可以消除凸缘与墙板接触位置的应力集中，压装过程中材料沿径向均匀延展，不会在根部产生剪切裂纹；同时光滑的曲面没有积屑死角，车间清扫时用抹布一擦即可带走表面油污，运维便利性明显优于带棱角的法兰式油座。

　　从功能特性层面拆解，该结构同时承担注油通道、密封端面、防护挡板三重作用：中心通孔的轴线垂直于安装板面，油枪对接时无需刻意调整角度，垂直按压即可建立密封压力，润滑脂能够以稳定的压力注入油道，不会从对接缝隙溢出浪费；盘体的径向覆盖范围远大于安装孔直径，相当于在注油孔外侧形成一圈挡油檐，注油完成后少量溢出的余油会被约束在凸缘内侧，不会顺着墙板大面积流淌形成油泥；外露的球面经过圆滑处理，即便设备运行中振动导致油枪意外磕碰，接触面也会沿弧面滑开，不会损伤油枪密封头。

　　在CA6140车床的具体适配场景中，这类油嘴常布置在溜板箱上部、中滑板丝杠支承座、尾座套筒侧壁、挂轮室盖板等位置，这些点位要么操作空间狭窄，要么频繁有切屑飞溅，传统直立式油嘴不仅操作时容易被刀架遮挡，伸出的杆部还会在移动部件行程中发生干涉。鸡眼式油嘴的轴向安装厚度极小，凸缘露出板面的高度仅数毫米，完全不会侵占部件的运动行程，在进行三维装配校核时，只需在安装板面上预留对应直径的沉孔与贯通油孔，不需要在部件运动包络体中额外预留杆部避让空间，大幅降低了周边零件的结构改造成本。

　　建模过程中，整个零件以旋转特征为核心构建，先绘制过轴线的半剖面轮廓，将背面止口、中心油孔、外侧球面、端面倒角的截面线条一次性闭合，绕中心轴回转生成主体，之后对压装配合的止口外圆、注油孔内表面分别标注对应的尺寸公差与表面粗糙度要求：止口外圆采用过盈配合公差，保证压装后无松动；中心注油孔内口做小倒角，去除毛刺同时引导油枪端头对位；外露球面不设置过高的粗糙度要求，仅需去除加工刀痕即可，既降低加工成本，也避免过度光滑导致表面附着的防锈油快速流失。

　　从长期运维的角度考量，这类无突出结构的注油件在机床全生命周期内的故障率极低，不存在油嘴杆受撞弯曲、螺纹滑牙断裂、外置防尘盖丢失之类的常见问题，压装完成后与设备本体几乎成为一体，即便多年使用后出现油孔堵塞，也可以直接从外侧用通针穿透清理，不需要拆卸内部油道，非常适合中小型普通车床、铣床、钻床等通用金属切削设备的润滑点位改造与原厂配套使用。
