CA6140车床进给传动蜗杆蜗轮啮合件

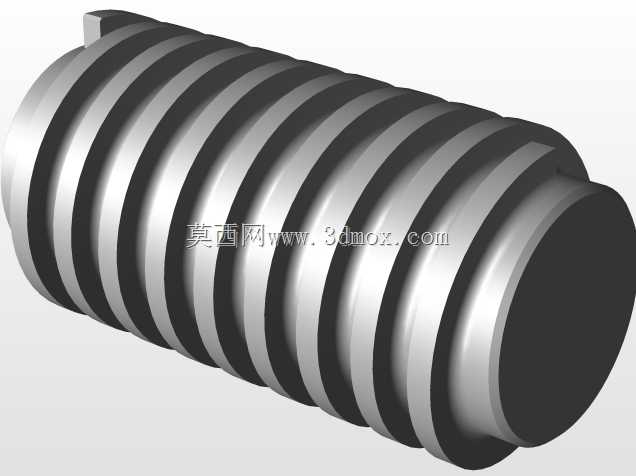

　　在普通卧式车床的进给传动链里，这类带连续螺旋齿形的圆柱蜗杆承担着把主轴回转运动降速后传递给溜板箱、刀架进给机构的核心作用，它和配对蜗轮组成交错轴传动副，两轴空间交错角多取90度，在CA6140这类经典普车的进给箱、溜板箱内部十分常见。日常车削螺纹、自动走刀、调整进给量的时候，操作者扳动进给箱手柄切换滑移齿轮挡位，运动经过光杆或丝杆传入溜板箱，其中蜗杆蜗轮副负责大传动比减速，把高速低扭矩输入转换成低速大扭矩输出，带动溜板沿床身导轨做纵向进给，或是带动中滑板完成横向进刀，保证车削外圆、端面、内孔、螺纹时走刀平稳，不会出现爬行、窜动。从结构外形看，该零件整体为同轴回转体，两端是光整的圆柱轴颈，用来装入溜板箱箱体的滑动轴承孔或滚动轴承内圈，

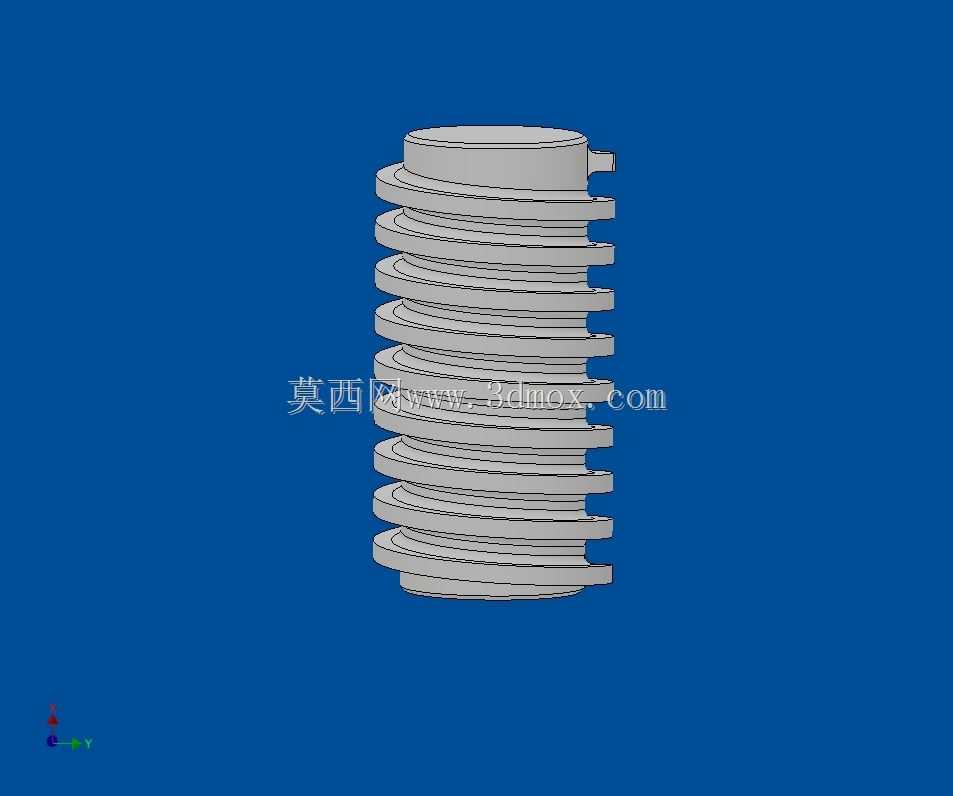

　　作为整个蜗杆的径向支撑与轴向定位基准；中间段全长加工出连续等距的梯形螺旋齿，齿面沿圆柱面螺旋升角缠绕，齿顶圆柱、齿根圆柱与两端轴颈保持严格同轴，螺旋线导程、齿厚、齿形角都和配对蜗轮的轮齿参数匹配，啮合时蜗轮齿面和蜗杆螺旋面呈线接触，多齿同时参与啮合，传动冲击小、噪音低，还能实现反向自锁——也就是只能由蜗杆带动蜗轮，蜗轮无法反向驱动蜗杆，这一特性在进给机构里可以避免切削抗力反向拖动溜板窜动，提升车削螺纹时的进给保持性。建模时先以回转轴线为基准绘制轴类半剖面，旋转生成基础轴坯，再按照轴向模数、头数、螺旋升角、导程参数建立螺旋扫引轨迹，用齿形截面沿螺旋线扫掠切除出连续螺旋齿槽，两端轴颈、轴端倒角、定位轴肩、可能的锁紧螺纹段、

　　油槽结构都按装配关系逐一做出。设计层面要先核算进给链所需总传动比，普车进给传动往往需要十几到几十的减速比，单级蜗杆蜗轮就能实现很大的传动比，相比多级圆柱齿轮减速，箱体内部占用空间更小，传动平稳性更优；同时要校核齿面接触强度与齿根弯曲强度，进给机构承受的是断续切削带来的交变载荷，齿面需要足够硬度减少磨损，长期运转后齿侧间隙会因磨损增大，维修时可通过调整蜗轮中心距或更换止推垫片补偿侧隙，避免走刀时出现空程。安装边界上，两端轴颈的配合公差一般取基孔制过渡配合，装入箱体轴承孔后轴向留有微量窜动间隙，由端盖、止推垫圈限定轴向位置，保证蜗杆螺旋段和蜗轮齿宽对中，啮合接触斑点沿齿高、齿长方向分布在合理区域；箱体上对应啮合位置开设油池或油嘴，

　　运转时齿轮飞溅润滑油覆盖齿面，降低螺旋副摩擦损耗。现场装配时要先修去轴颈、齿端毛刺，压入轴承后手动盘动蜗杆，确认全程转动无卡滞，啮合侧隙用塞尺或百分表检测，反向空程量控制在进给刻度盘允许范围内，否则车工操作中滑板进刀时刻度空程过大，会直接导致外圆切削尺寸偏差。这类蜗杆在车床长期运行中常见失效形式为齿面磨损、轴颈拉伤、轴向定位肩面压溃，维护时若出现进给爬行、走刀异响，就要拆开溜板箱检查齿面磨损情况，磨损超差后成对更换蜗杆蜗轮，不能单独替换一件，否则新旧件齿形不匹配会加剧振动。三维建模过程中所有回转面同轴度、螺旋齿起止位置、轴肩间距都要严格对照车床原厂装配尺寸，保证模型导入装配体后能和箱体、轴承、配对蜗轮、锁紧螺母完成无干涉配合，为后续维修测绘、备件加工、进给机构运动仿真提供准确的数字基准。
