饮用塑料瓶配套免提导流漏斗结构

　　该导流漏斗主要面向小口径饮用塑料瓶的液体转注场景，常见于实验室分装、户外饮水补给、餐饮门店糖浆加注、家庭散装液体收纳以及小型手工配制作业。普通漏斗在使用时往往需要一只手持续扶持，另一只手握持容器倾倒液体，操作人员无法同时完成瓶盖启闭、流量调节或样品记录；本结构通过下部插接段与瓶口形成稳定配合，使漏斗在加注过程中能够暂时坐落在瓶口上，减少手扶依赖，从而提高单人操作的便利性。

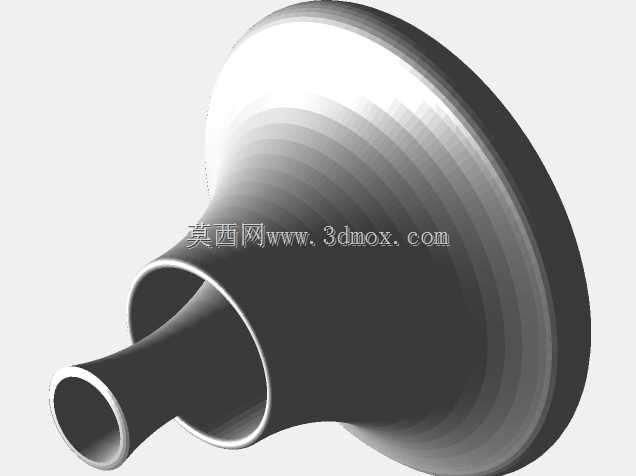

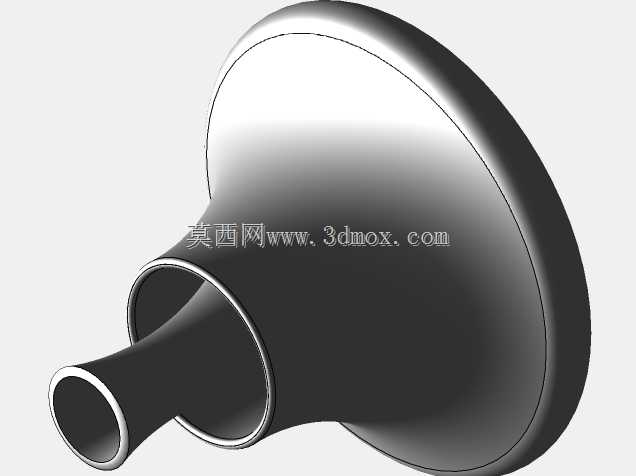

　　结构上采用大口径上部接液腔、平滑收缩锥面和小口径下伸导流管的组合。上部宽边盘状入口能够承接倾倒过程中的偏移液流，降低液体洒出概率；锥面沿周向连续过渡，没有明显台阶，液体在重力作用下可沿内壁向中心汇集。下伸管直径按常见饮用塑料瓶瓶口内径范围进行约束，插入后与瓶口形成径向定位，管端伸入瓶内一定深度，可避免液体直接冲击瓶口螺纹区域，也能减少加注初期因空气排出不畅造成的翻泡、反喷现象。

　　外形边界设计重点考虑手持饮料瓶的实际使用空间。上部接液盘直径明显大于瓶口，可在倾倒容器口径较大或液流不完全对中时提供足够容错；下部管长控制在既能进入瓶口、又不至于占用瓶内过多容积的范围内。漏斗外侧轮廓适合手掌临时按压或调整角度，宽边外缘也可作为放置时的支撑面，在桌面短暂停留时不易滚翻。由于整体为回转体形态，建模时可优先绘制轴向剖面，再通过旋转特征生成主体；壁厚需沿锥面和管口保持相对均匀，避免在大端边缘或小端根部出现局部堆积。

　　从流体通过性看，锥角不宜过陡也不宜过缓。过陡会使液流快速冲向中心，短时占满下管口，造成瓶内空气难以排出；过缓则会增加整体高度和材料占用，液体在壁面停留时间变长。该结构在二者之间取折中，使液流能够贴壁下行，并在中心保留排气通道。下管口采用圆滑卷边或加厚边界，可提高与塑料瓶口接触时的耐磕碰能力，也能减少薄壁管口在反复插拔后产生裂纹。

　　安装使用时，先将下部导流管垂直插入去除瓶盖的饮用塑料瓶口，确认管口越过螺纹段并进入瓶颈内部，再缓慢倾倒液体。大口径端承接来自水杯、水壶或其他储液容器的液流，锥面将液体导向下方小管。由于漏斗自身通过插接关系定位，操作人员可在倾倒过程中短暂松开漏斗，转而扶稳瓶身或控制上游容器。对于碳酸饮料、易起泡液体或温度较高的液体，应降低倾倒速度，并适时抬起漏斗形成排气间隙，避免瓶内压力波动引起溢液。

　　建模与校核时需重点关注三类边界：一是下管外径与目标瓶口内径的配合间隙，既要方便插入，又不能过松导致偏摆；二是上部接液盘外缘到瓶身外侧的空间距离，保证手部和上游容器不会与瓶身干涉；三是漏斗内壁最小通过截面，应保证常规颗粒较少的饮用水、果汁、糖浆等液体能够顺利通过。若后续用于快速灌装，可在锥面增设排气筋或抬高支撑点，使瓶口与漏斗之间保留稳定空气通道；若面向一次性用品场景，则可在满足刚度的前提下减薄壁厚，并在宽边处增加加强弧面，以控制材料消耗。整体结构无复杂活动件，清洗、携带和小批量成型都较方便，适合作为瓶装液体分装辅助件进行结构设计与装配验证。
