CATIA绘制的涡轮机械结构三维作品

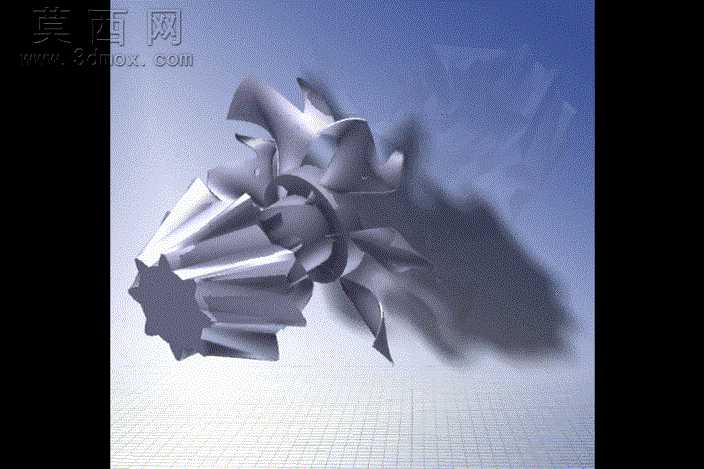

本作品为涡轮类机械传动零件的三维建模成果，建模过程依托实体建模功能完成整体结构搭建，全程采用参数化实体特征构建逻辑，从基础的回转体基体出发，逐步完成轮齿、轮毂、连接轴段等核心结构的特征叠加。建模初始阶段先梳理涡轮的传动功能需求，明确轮齿的啮合角度、齿形曲率、轮毂的装配公差区间，以旋转凸台特征生成涡轮的核心基体，确定零件的整体轴向尺寸与径向基准，保证后续特征搭建的坐标基准统一。轮齿部分采用阵列结合特征切削的方式完成，先绘制单个轮齿的齿廓截面草图，通过凸台拉伸生成单个轮齿实体后，根据涡轮的齿数与周向分布角度，采用圆周阵列命令完成全部轮齿的排布，过程中反复校验齿形的啮合间隙，确保轮齿的曲面过渡平滑无棱角，避免后续结构力学分析时出现应力集中问题。轮毂部分根据装配需求设计了对应的轴孔与键槽结构，轴孔采用同轴度约束与基体基准对齐，键槽特征通过草图绘制后进行拉伸切削生成，同时在轮毂与轮辐的衔接位置做了圆角过渡处理，优化零件的结构受力表现。渲染阶段采用金属材质赋予整体模型，调整材质的粗糙度、反光度参数模拟钢制机械零件的真实质感，场景采用浅灰色网格地面作为承载，搭配柔和的侧方打光，突出轮齿部分的曲面光影变化，清晰展现每个轮齿的轮廓形态与结构细节，阴影效果采用软阴影参数设置，避免生硬阴影遮挡零件的结构特征。整个建模过程严格遵循机械零件的设计规范，所有特征均采用全约束草图绘制，保证模型的可编辑性，后续可直接导入工程图模块生成对应的加工图纸，也可导入装配环境完成与蜗杆等配套传动零件的虚拟装配校验，验证传动结构的运动干涉情况，为后续的实物加工、装配调试提供精准的三维数字模型支撑。
