PET瓶回收破碎机组装结构三维设计

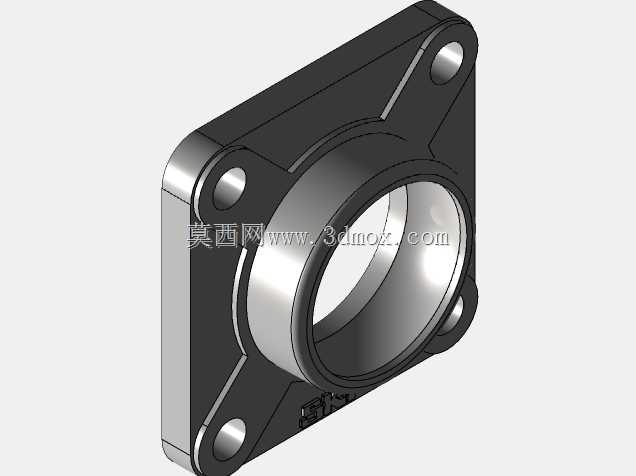

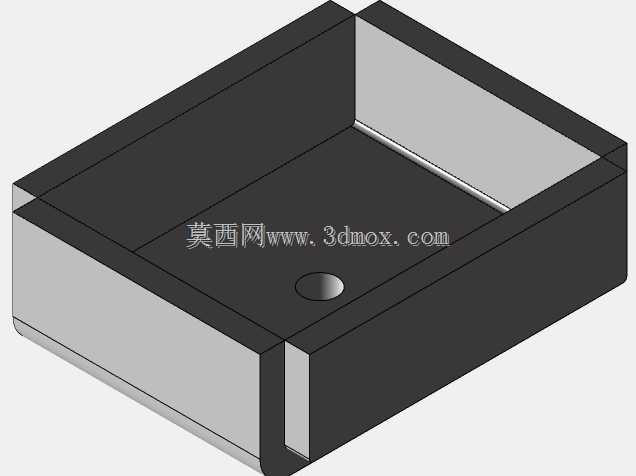

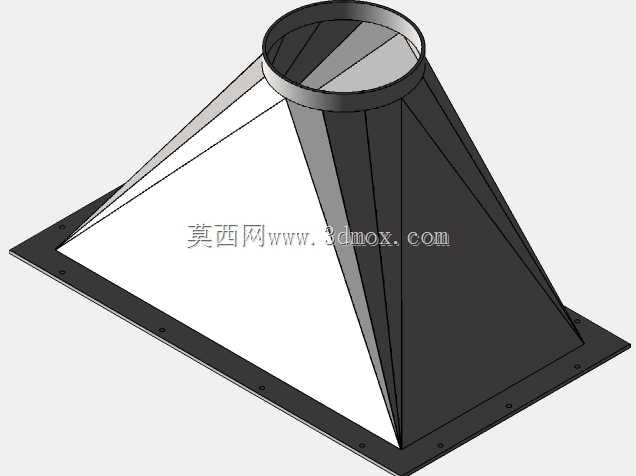

　　这套三维结构围绕PET瓶回收破碎工位展开，核心呈现的是破碎腔侧部的菱形法兰式轴承支撑单元，也是整台粉碎机中承担刀轴载荷、隔绝碎料与润滑腔的关键部位。在废塑料回收产线里，PET瓶破碎属于前道粗碎环节，进料端承接压缩打包或松散投入的饮料瓶、食用油桶等薄壁聚酯容器，经转子刀片与定刀剪切后形成尺寸相对均匀的瓶片，再送入水洗、浮选、脱水与造粒工序。轴承座布置在破碎腔两侧壁外侧，其作用并不仅是支承旋转轴，更要在粉尘、瓶片飞溅、冲洗水频繁接触的工况下保持轴承密封与同轴度。

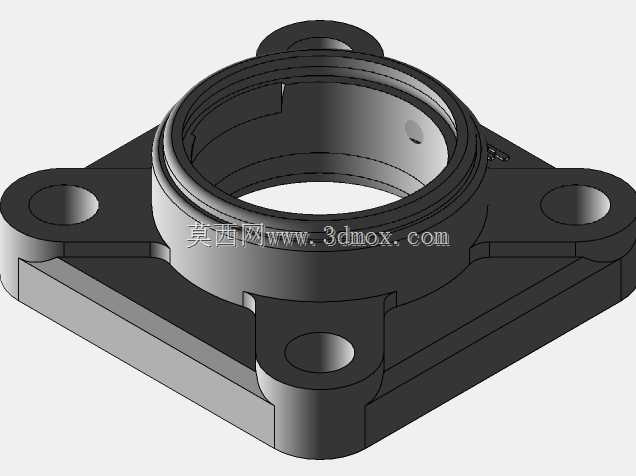

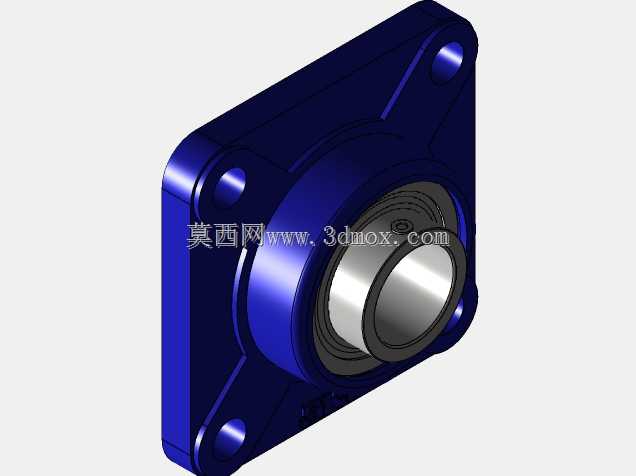

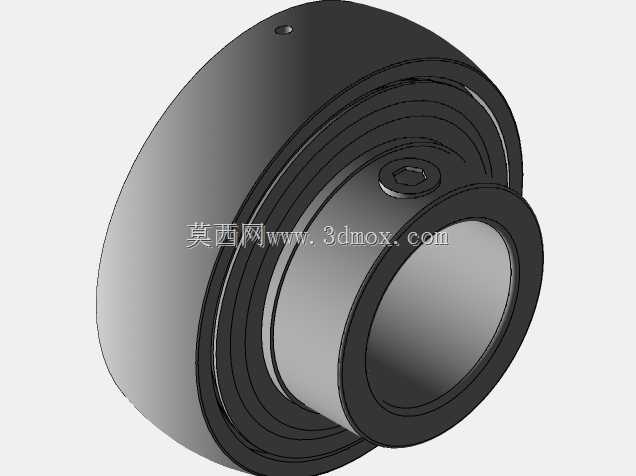

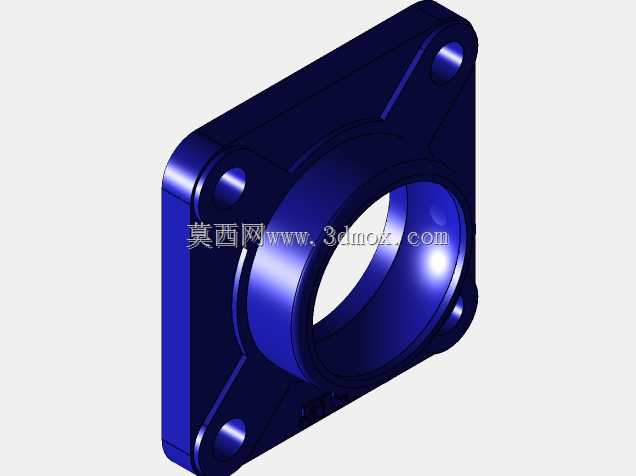

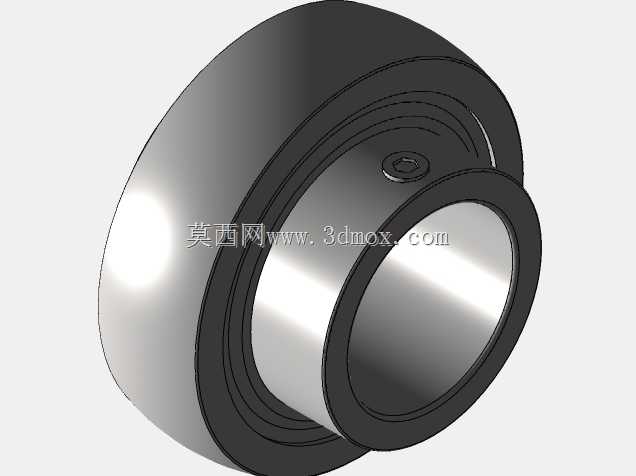

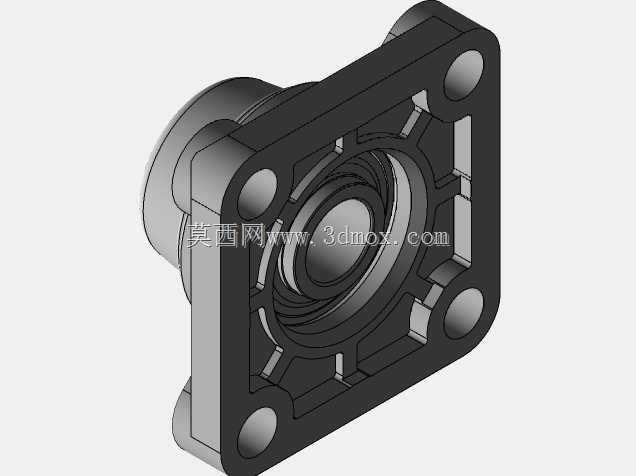

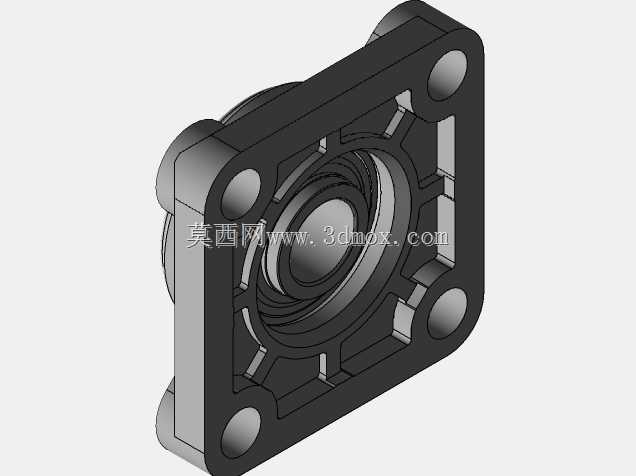

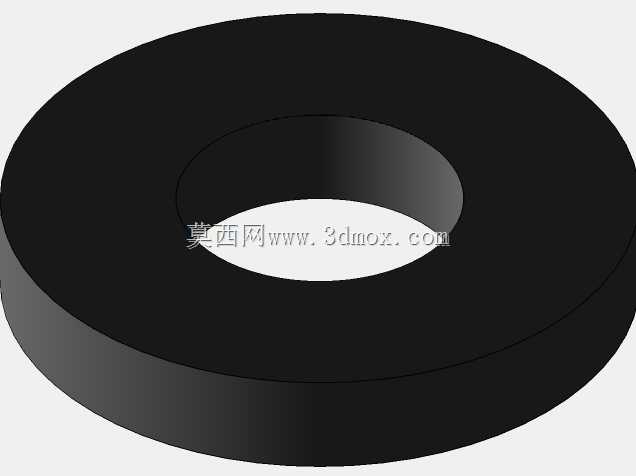

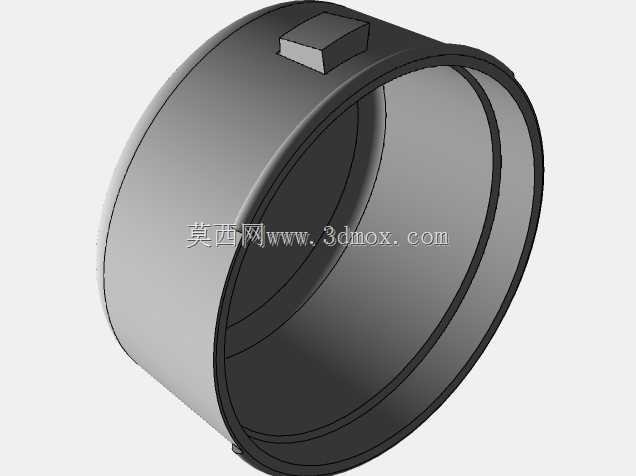

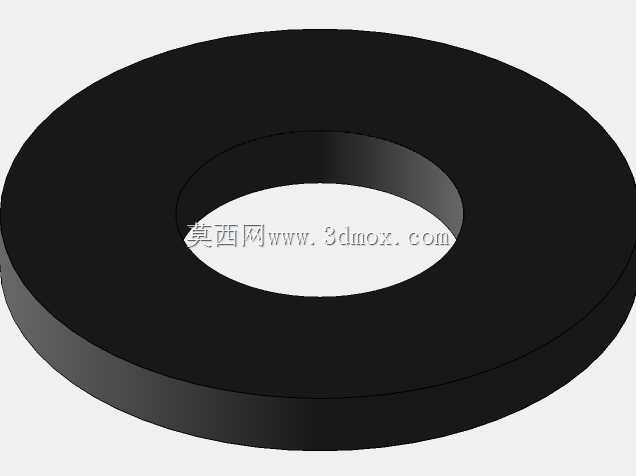

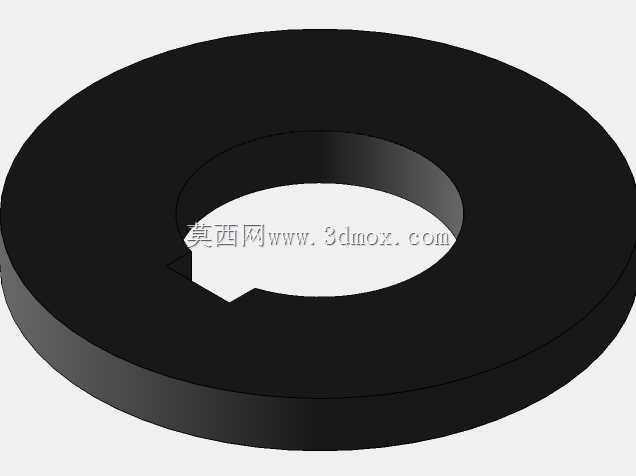

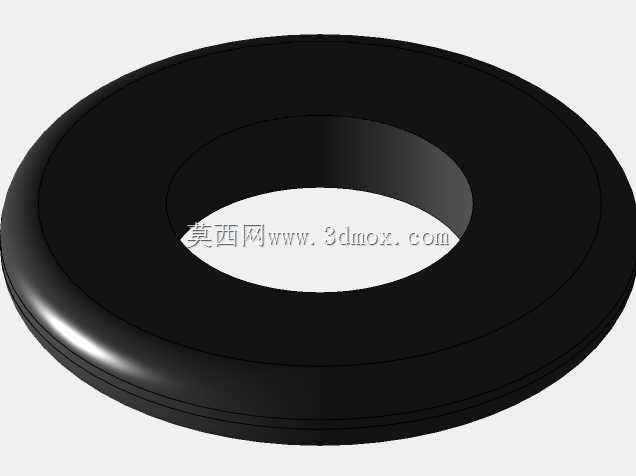

　　从结构形态看，该支撑件采用菱形法兰布局，四个安装孔沿对角方向分布，相比圆形法兰更便于在机架侧板上定位，也能在有限的侧壁空间内获得较大的螺栓跨距。法兰背面与腔体墙板贴合，配合止口或定位台阶可约束轴承座的径向位置，避免刀轴运转后出现偏心。座体内部容纳带座轴承或独立深沟球轴承，轴孔贯穿，内侧靠近破碎腔一侧需要设置迷宫密封、油封或组合密封，以阻挡PET碎屑、粉尘和清洗液进入轴承滚道；外侧则保留端盖或挡圈位置，方便检修时拆检轴承而不必整体拆卸座体。

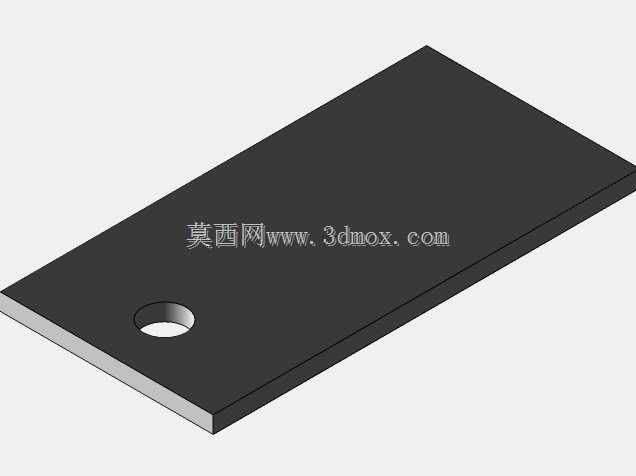

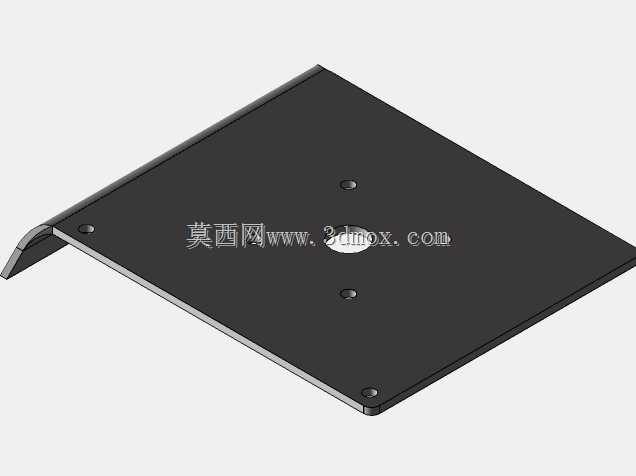

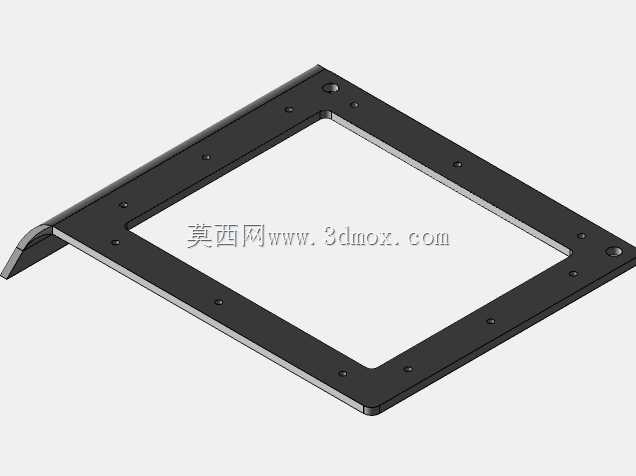

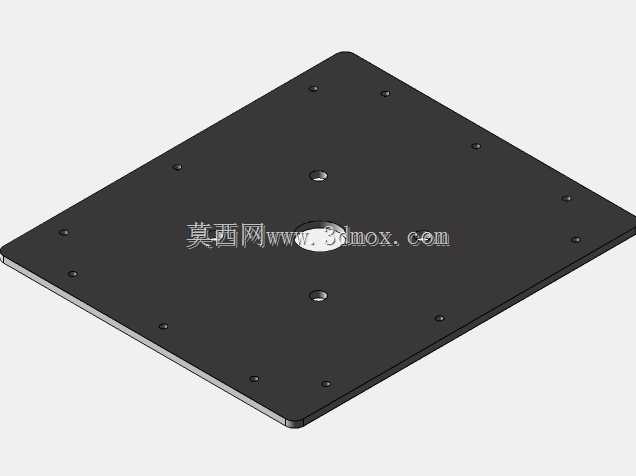

　　设计思路上，破碎设备的轴系不能只按静强度估算。PET瓶虽然材质较软，但投料具有明显的间歇性和冲击性，成捆瓶料瞬间进入刀区时，转子会受到不均匀剪切阻力，轴承座因此承受径向力为主、伴随小幅轴向窜动的复合载荷。菱形法兰的四孔布置使螺栓受力方向更贴合载荷传递路径，宽厚的座体轮廓也提高了侧壁局部刚度。建模时需要重点核对轴承外径、轴肩高度、密封件槽位、法兰止口配合以及螺栓孔与墙板加强筋的干涉关系；若座体直接焊接或螺栓固定在破碎箱体上，还应在墙板内侧对应位置补加强板，防止长期冲击后面板变形。

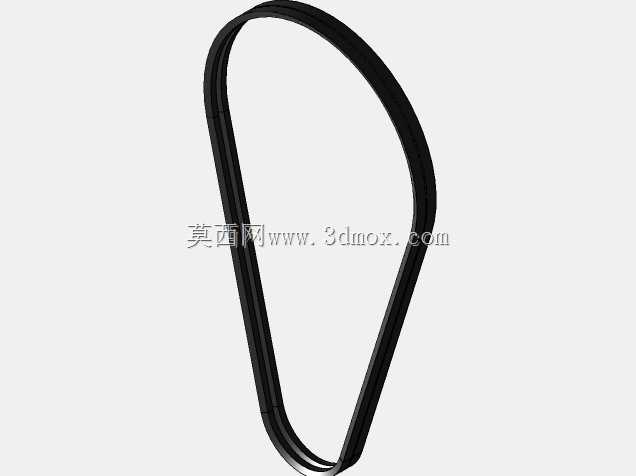

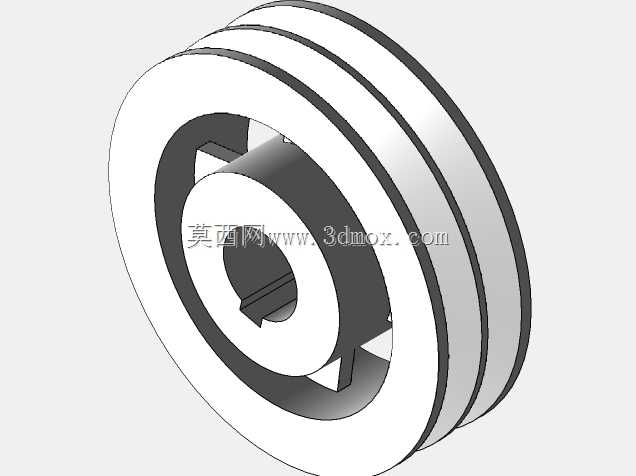

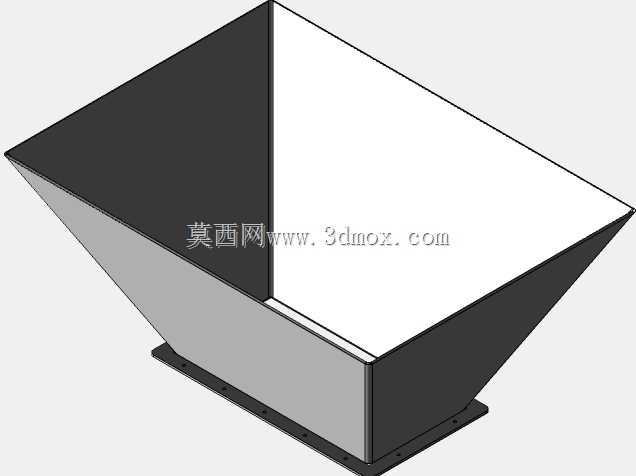

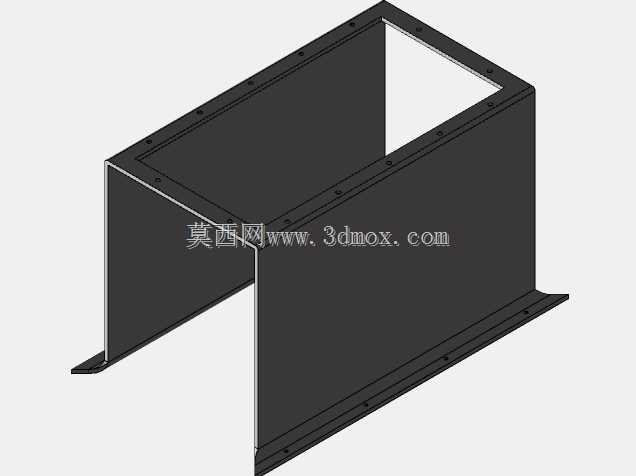

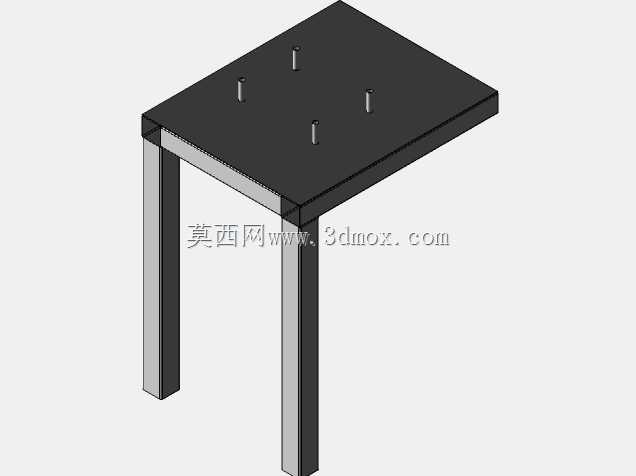

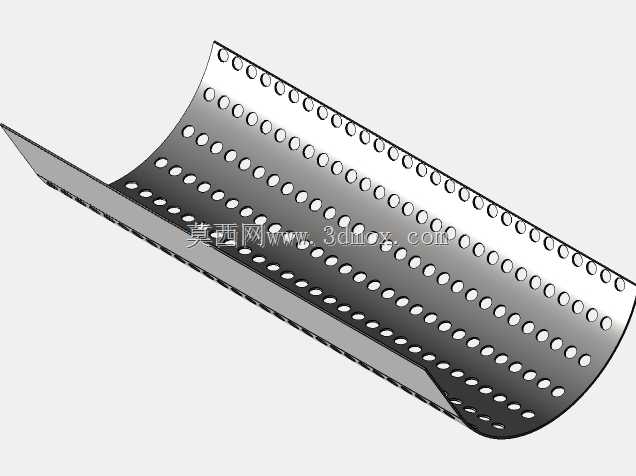

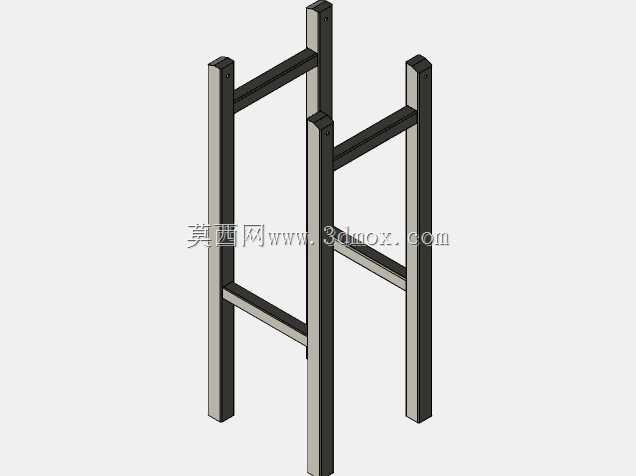

　　外形与安装边界方面，该部件的最大轮廓由菱形法兰对角尺寸决定，轴向宽度则包含轴承容纳腔、密封段和外侧端盖空间。布置整机时，两侧轴承座中心线必须与破碎转子轴线重合，同轴度误差会直接反映为刀片间隙不均、轴承温升和V带轮偏摆。法兰贴合面应预留密封垫或涂胶平面，尤其是湿式破碎工况下，冲洗水容易沿轴孔和结合面渗出。底部与机架之间要留出排料、清仓和刀具维护空间，不能让轴承座下缘干涉输送带或集料斗。

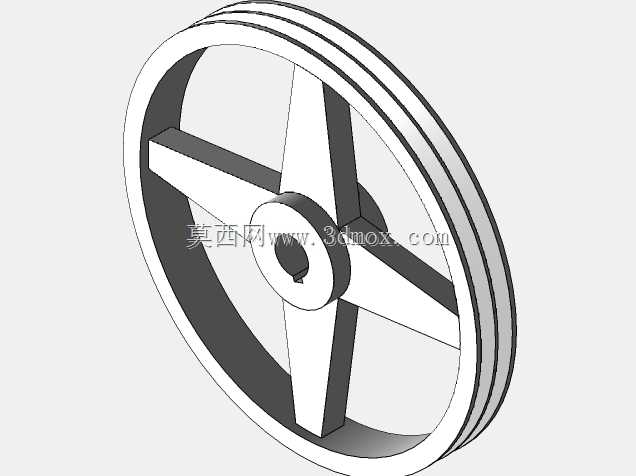

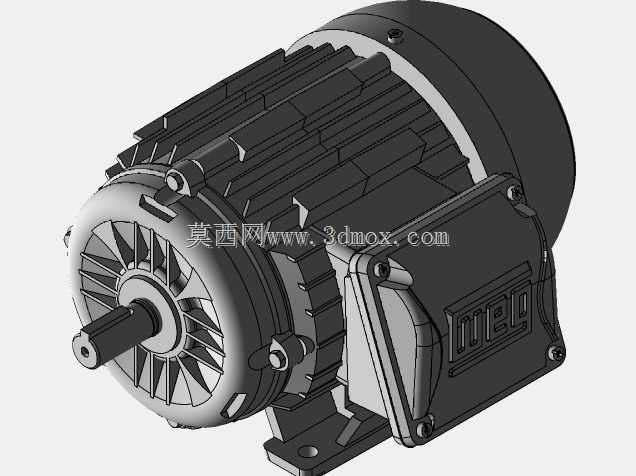

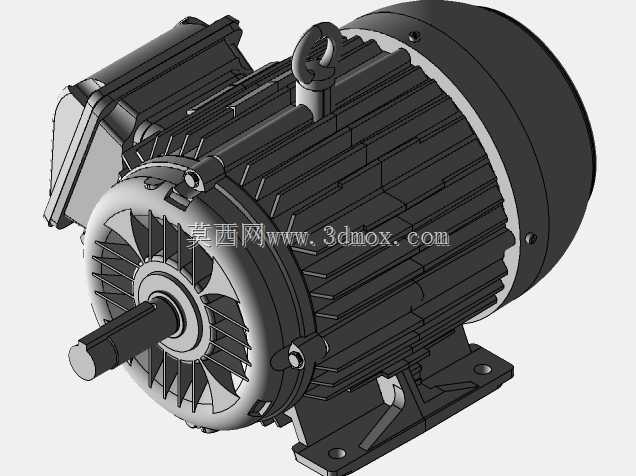

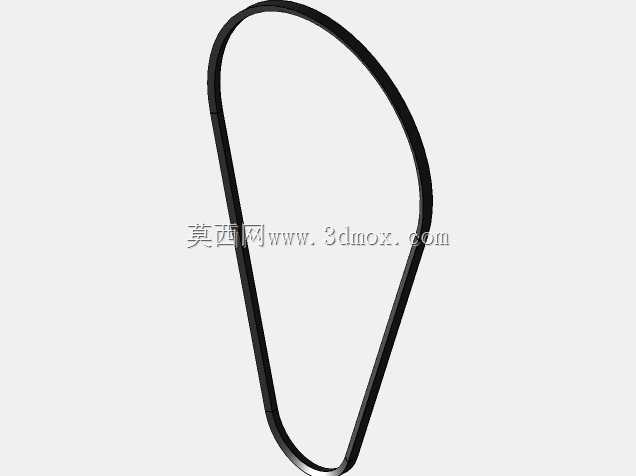

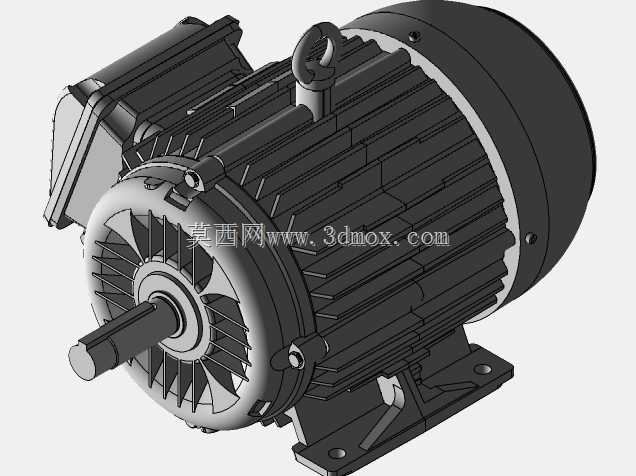

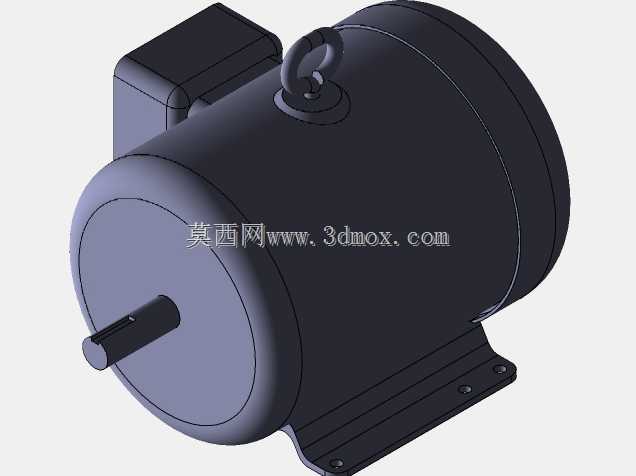

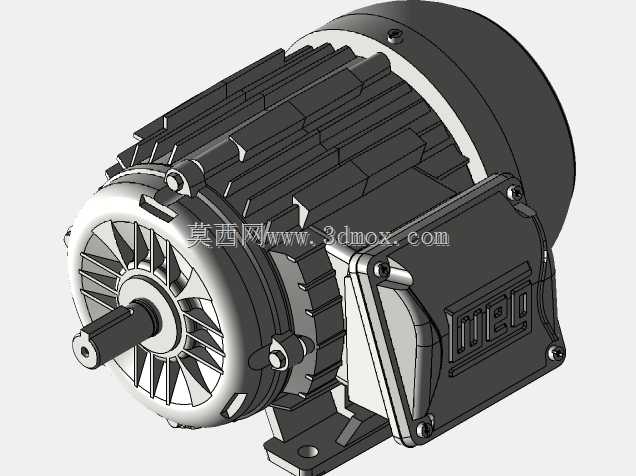

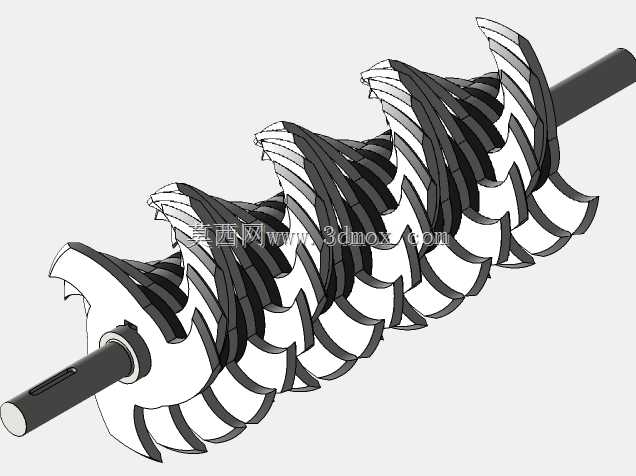

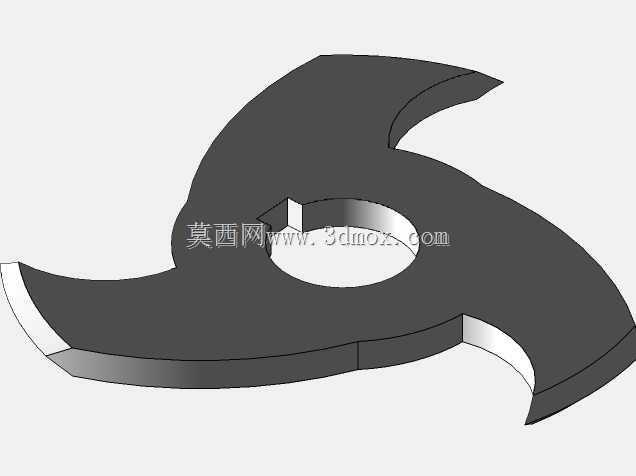

　　在实际回收车间中，这类破碎机常与人工分选台、金属探测、输送机、洗料池和瓶片储仓串联。设备运行时，主轴通过皮带轮或联轴器获得动力，转子刀片高速切入瓶料；轴承座作为固定支承，其稳定性决定刀轴挠度和刀片寿命。若两侧支承刚度不足，刀轴在重载启动或卡料反转时会产生弯曲振动，螺栓连接也容易松动。因此结构设计中通常会提高法兰贴合面的平面度要求，选用高强度螺栓，并在轴承腔设置注油或润滑脂维护通道。

　　三维建模表达上，模型把法兰外形、加强过渡圆角、轴孔、轴承安装腔和四个固定孔的关系完整呈现，便于设计者检查刀具转子、侧壁板、密封件和传动端的装配顺序。对于设备选型而言，该结构适用于中小型PET瓶、薄膜、轻型塑料容器的粗碎设备；若处理高硬度工程塑料或金属混杂物料，则需要重新核算轴承载荷、轴径和法兰厚度，并增加防缠刀、过载保护与快速开盖维护结构。整体来看，破碎腔轴承支撑虽不是刀片本身，却直接影响粉碎间隙、运行振动和维护周期，是PET回收破碎设备中不可忽视的基础结构。
