CA6140塑料破碎机组定刀平垫圈结构

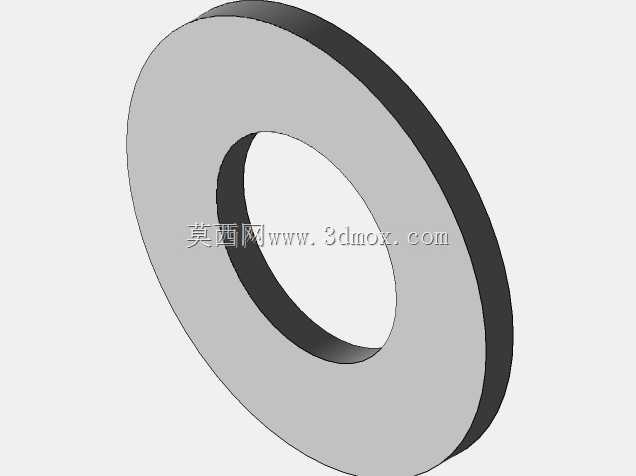

　　该环形垫片结构应用在CA6140车床配套的塑料破碎机组定刀压紧工位，属于破碎腔内部刀具紧固系统的承压衬垫零件，在废旧塑料回收造粒生产线、机加工车间边角料破碎工位、注塑厂废件回收处理环节中承担载荷分散与间隙补偿作用。破碎作业工况下，动刀高速旋转切削塑料块产生持续冲击振动，定刀通过螺栓锁紧在刀座支撑面上，若螺栓头与刀座安装面直接刚性接触，反复冲击载荷会造成接触表面压溃、螺栓预紧力快速衰减，甚至出现定刀移位、崩刃的故障，该平垫圈垫在紧固件与被连接件之间，可将螺栓锁紧的集中轴向压力均匀扩散到更大的接触面积上，降低刀座安装面的局部压应力，避免硬质金属接触面被螺栓压出凹痕，同时补偿刀座加工面的微小平面度误差，保证定刀安装后贴合紧密，在长时间振动工况下维持预紧扭矩稳定。

　　从结构设计思路来看，该零件采用等厚度扁平环形构型，内外圆同轴度控制在IT7级精度区间，两端面平行度公差不低于0.05mm，装配后不会出现偏载翘曲问题。垫片厚度选取兼顾刚性与缓冲余量：过薄则承压分散能力不足，无法覆盖刀座表面的加工划痕与微观不平度；过厚则会额外增加螺栓连接的悬臂长度，降低紧固件整体抗剪切刚度，在破碎冲击载荷下反而容易引发螺栓疲劳断裂。内孔直径与紧固螺栓杆部保留0.2~0.5mm的装配间隙，既方便现场快速穿装对位，又不会因间隙过大导致垫片在振动中发生径向窜动、偏移出压紧面；外圆尺寸根据定刀安装槽的压紧边界设计，外径完全覆盖定刀螺栓孔周边的承压区域，边缘不超出刀座侧壁的安装空间，避免与相邻的旋转动刀发生运动干涉。

　　外形尺寸与安装边界方面，该垫片为轴对称回转体，无额外异形凸台或卡扣结构，安装时无需定向对位，可直接套入螺栓杆部放置在压紧面之间，适配破碎腔内部狭窄的装配空间，检修更换时无需拆解整个刀轴组件，仅需松开对应定刀的锁紧螺栓即可取出替换，大幅缩短设备停机维护时长。零件工作面无尖锐毛刺与倒角缺陷，边缘做小尺寸钝化处理，避免装配过程中划伤操作人员，也防止应力集中位置在交变载荷下产生裂纹扩展。实际选型匹配时，需结合定刀螺栓的公称直径确定垫片内孔规格，根据刀座材料的许用压应力核算垫片外径的承压面积，确保螺栓额定预紧力作用下，垫片传递到刀座表面的压应力低于基材的屈服强度，对于破碎高硬度工程塑料、带玻璃纤维填充改性塑料的重载工况，可选用经过淬火处理的高硬度垫片，表面硬度提升至HRC40以上，抗挤压、抗磨损能力更强，长期承受冲击振动也不会出现塑性变形；普通软质塑料破碎工况下采用常规碳素钢材质即可满足使用需求，加工成本更低。

　　在整套破碎设备的结构逻辑里，这类小尺寸衬垫零件属于易损辅件，却直接决定刀具紧固系统的可靠性：破碎机处理的物料往往混杂少量金属碎屑、硬质杂质，切削瞬间的冲击载荷峰值远高于常规平稳传动设备，紧固件的防松容错空间极小，该平垫圈通过增大接触摩擦面、分散轴向载荷，可有效降低螺栓松脱概率，避免定刀松动后与动刀发生碰撞打刀的严重设备事故。建模过程中严格还原环形截面的厚度比例、内外径尺寸关系，端面与内外圆柱面的垂直约束完全符合机械加工工艺逻辑，可直接用于虚拟装配校验，检查垫片与螺栓、定刀、刀座各部件的配合间隙，也能作为工程图纸输出的基础，指导下料、冲压或车削加工工序，适配机床加工车间自制配件、备件测绘复刻的实际使用需求。
