自行车车把可调式手机导航夹持支架

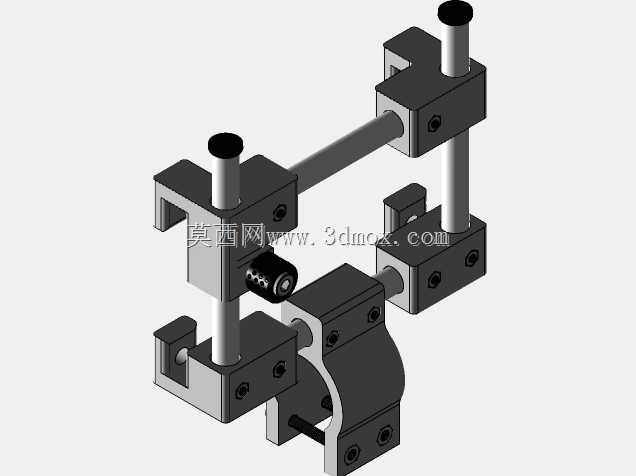

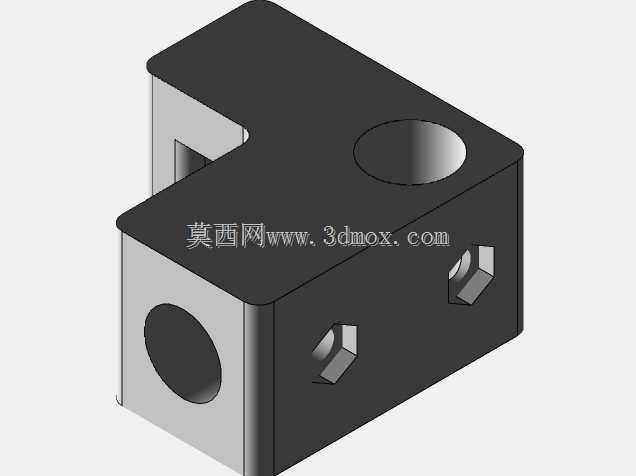

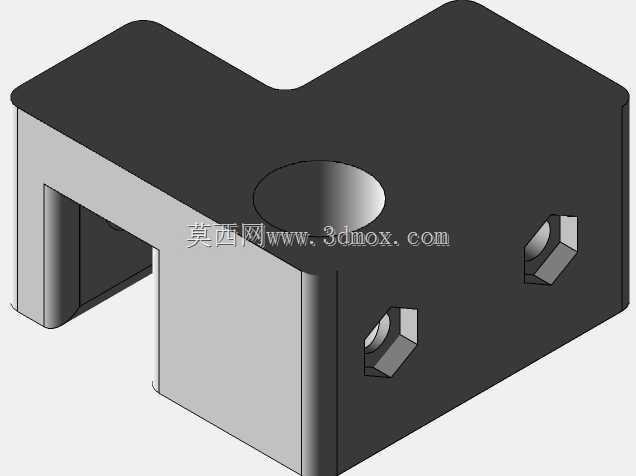

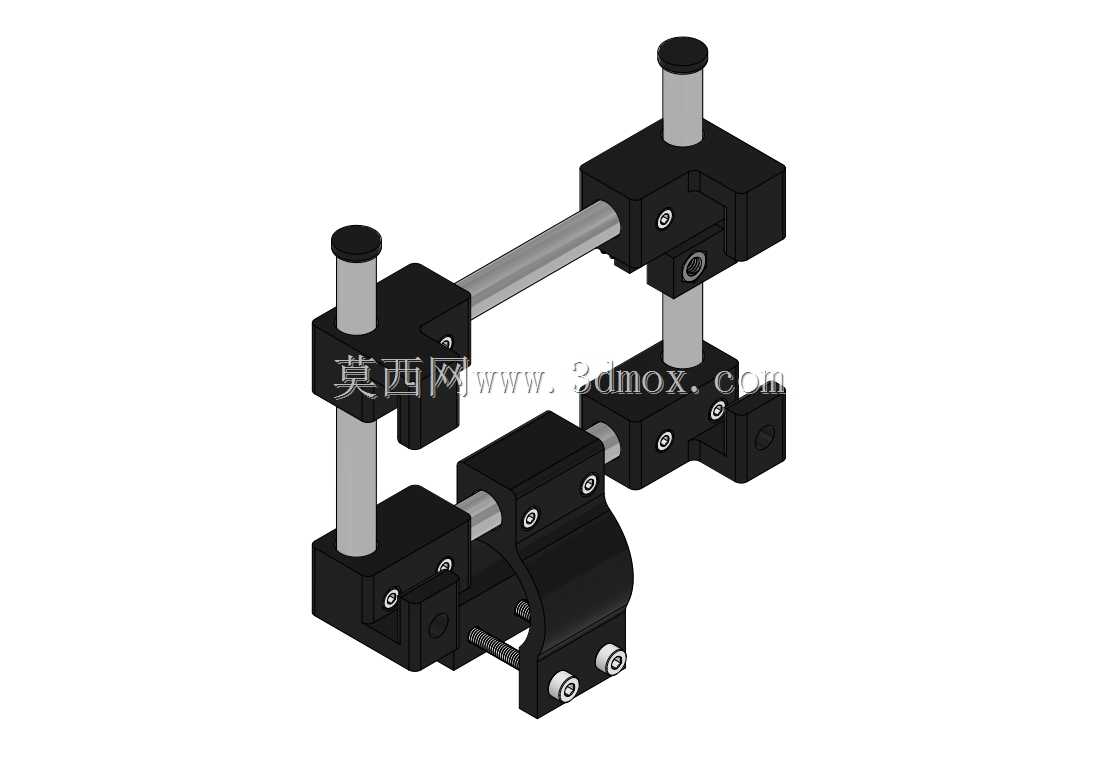

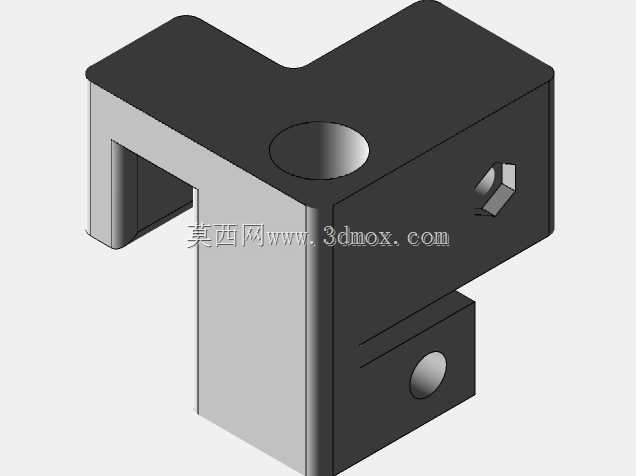

　　这套夹持机构的核心使用场景集中在通勤骑行、户外长途骑行与日常短途代步过程中，骑手需要在车把区域固定智能手机，用来查看导航路线、记录骑行里程数据或者查看骑行速度信息，不需要手持设备，解放双手同时保证骑行过程中视线不用大幅偏离行进方向，降低骑行时操作电子设备带来的安全隐患。整套支架的固定基体采用9.6毫米直径的铝管作为支撑骨架，铝管自身重量较轻，同时具备足够的抗弯强度，在骑行遇到路面颠簸、震动的时候，不会出现明显的晃动变形，支撑稳定性远高于普通塑料一体式支架。整个夹持结构采用多块黑色锁紧夹块组合而成，夹块上预留了对应铝管外径的贯通安装孔，铝管穿过夹块孔位之后，可以沿着管身轴向滑动调整位置，也可以绕铝管轴线小范围旋转角度，

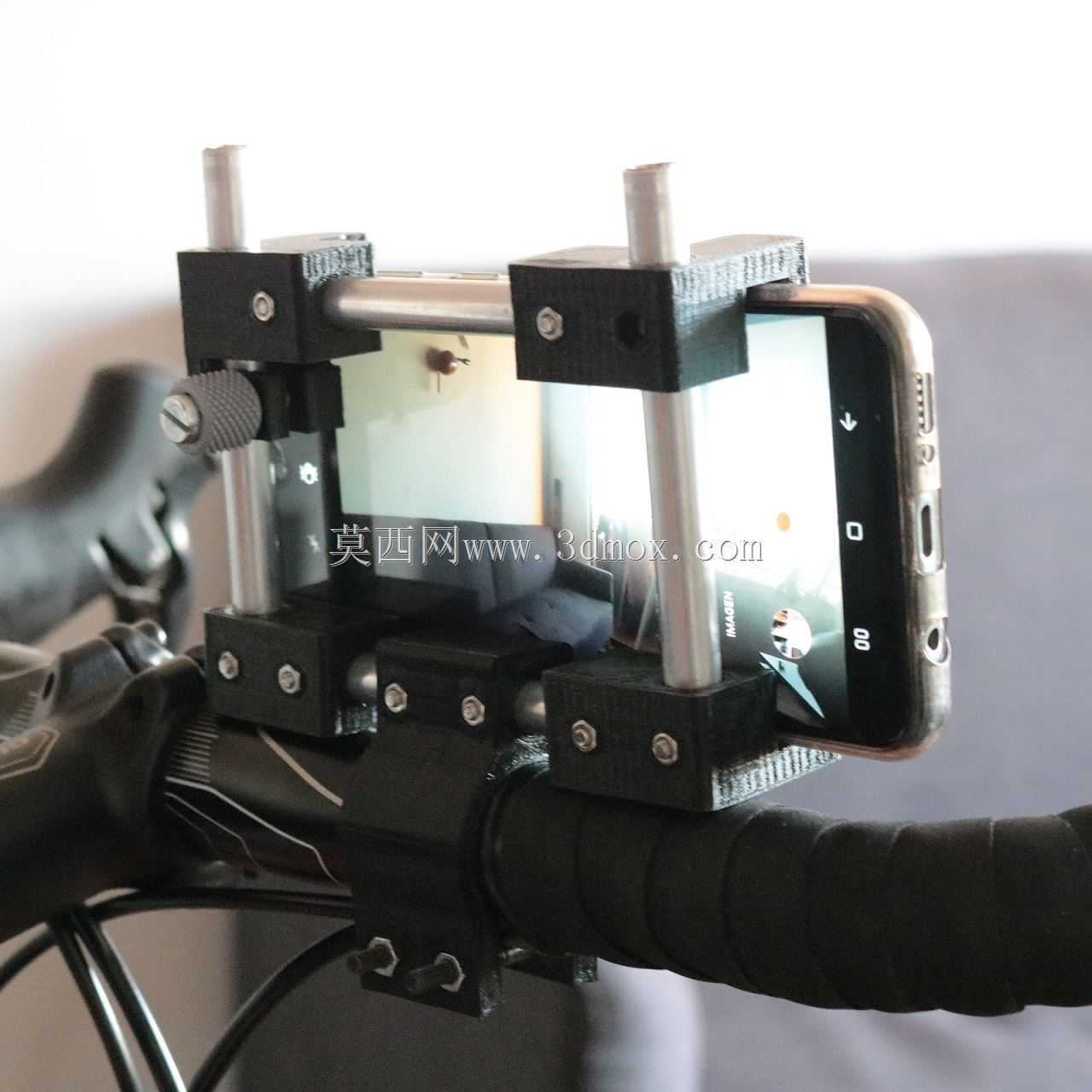

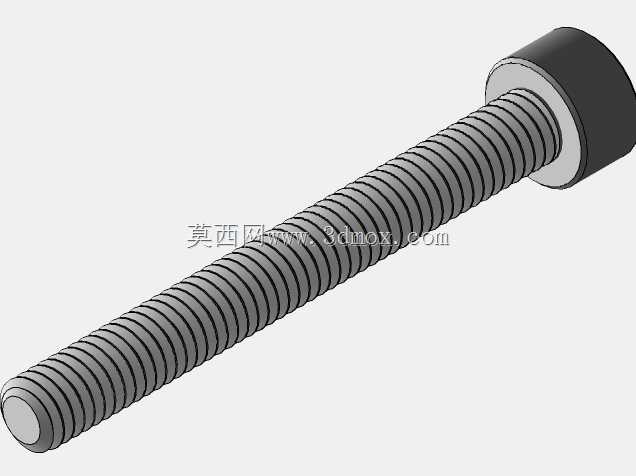

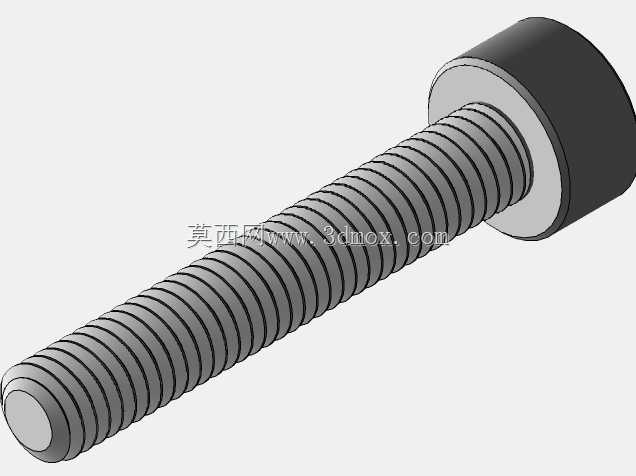

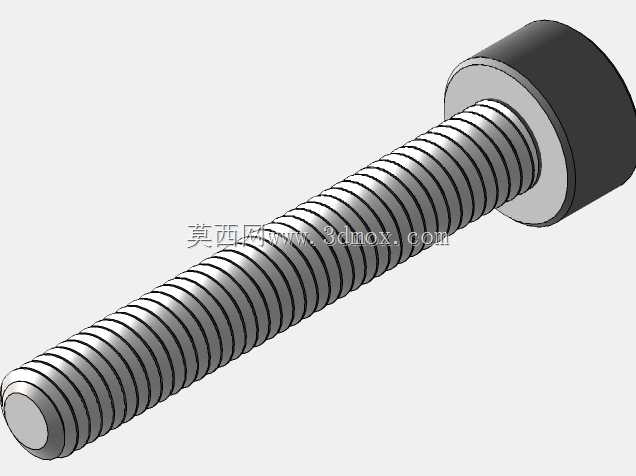

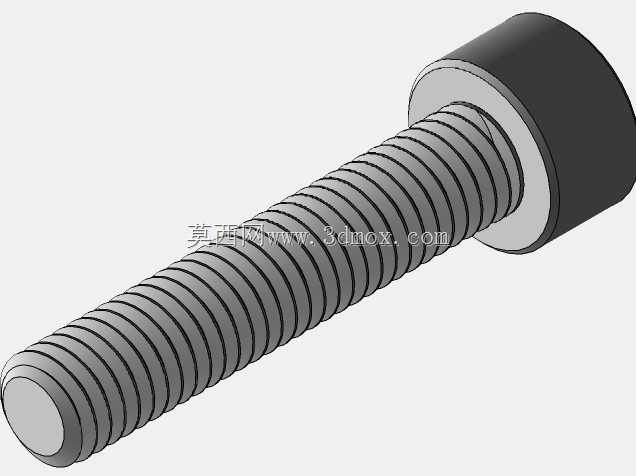

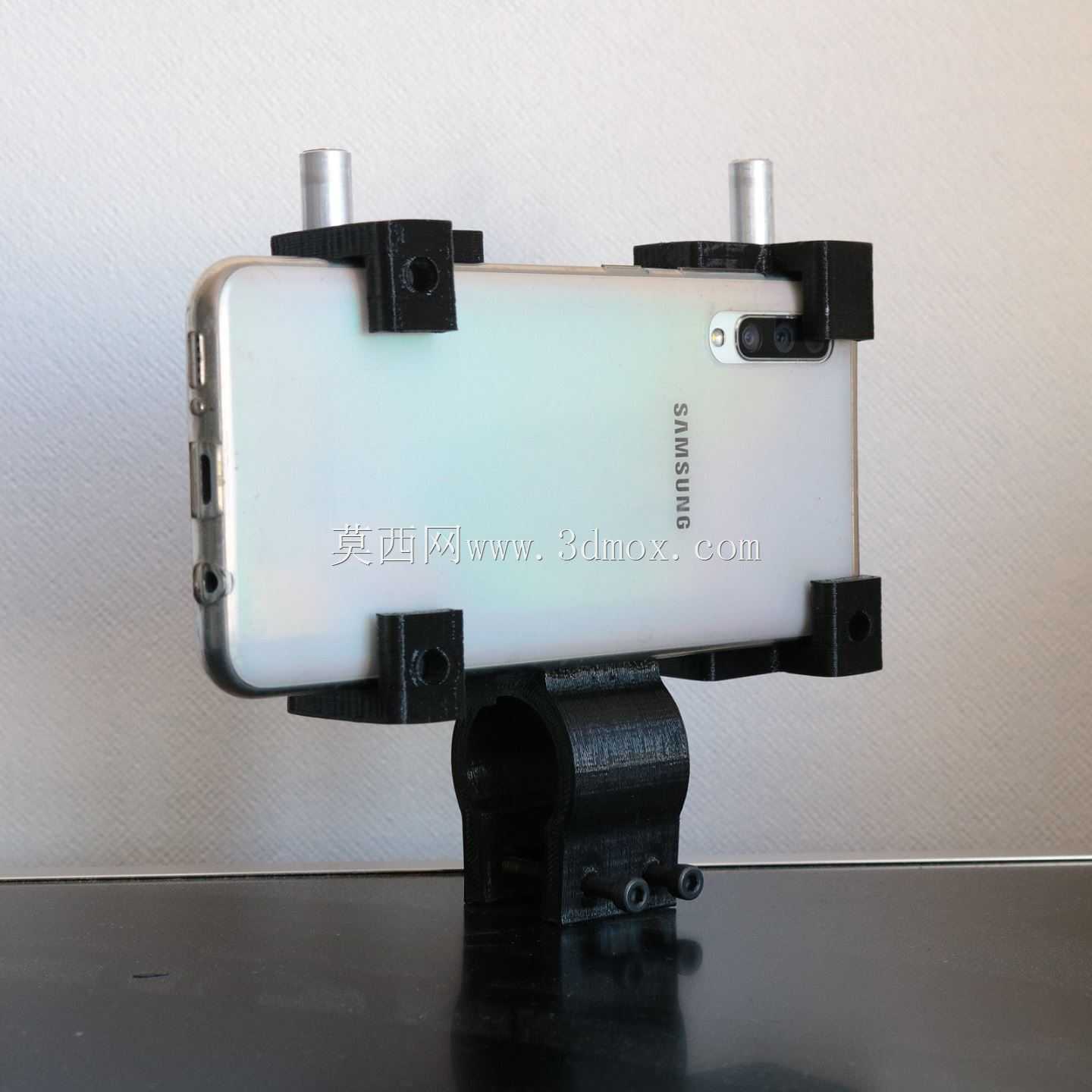

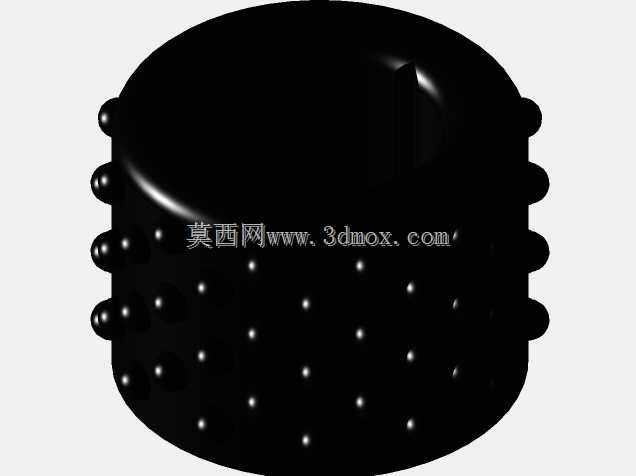

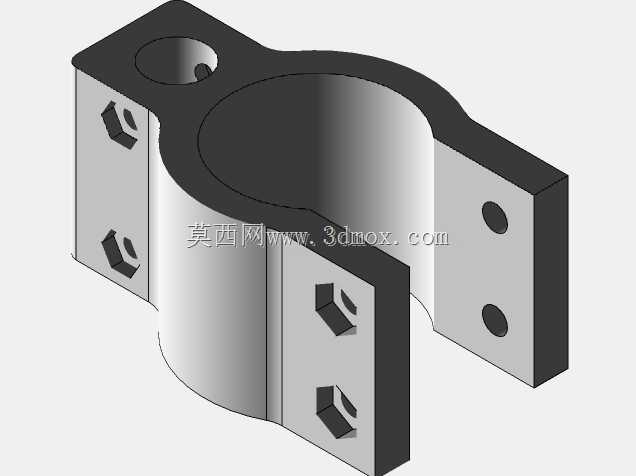

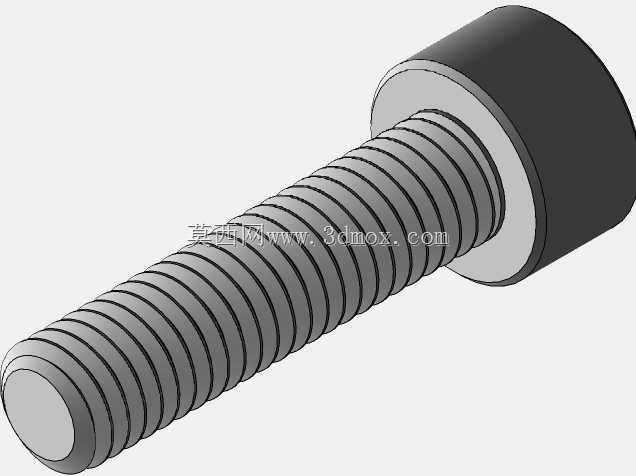

　　调整到适配不同骑手观看习惯的位置之后，通过夹块侧面的紧定螺钉锁紧，把夹块和铝管之间的相对位置完全固定，不会在骑行震动中出现松脱移位。支架下半部分设置了弧形的抱紧卡座，这个卡座的作用是卡在自行车的圆形车把横管上，卡座内侧的弧面和车把外圆贴合，配合穿过卡座的锁紧螺栓与旋钮，拧紧之后就可以把整个支架牢牢固定在车把的任意合适位置，不需要在车身上打孔或者做额外改装，适配市面上绝大多数常规管径的城市车、山地车与公路车车把。前端的手机容纳区域采用两侧限位加底部托举的结构形式，手机放置到夹持空间之后，侧面的旋钮旋紧就会带动夹块向中间收拢，把手机的侧边牢牢压紧，底部的托边可以托住手机下沿，即使骑行经过减速带、坑洼路面产生剧烈震动，

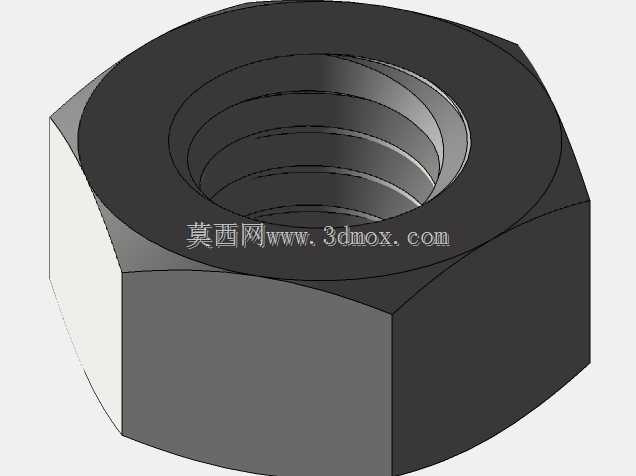

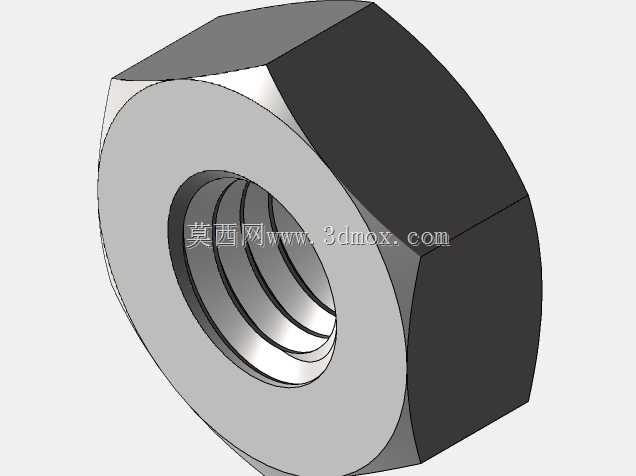

　　手机也不会从支架中滑落脱出。设计过程中首先考虑的是骑行场景下的震动耐受能力，所有锁紧位置都采用螺纹副实现锁止，相比卡扣式结构，螺纹锁紧的防松性能更好，长期使用出现磨损之后，只需要进一步拧紧旋钮就可以补偿磨损间隙，不需要更换整个支架。多杆并联的支撑布局让整个支架的可调范围非常大，两根竖直铝管和横向铝管之间通过夹块连接，横向夹块可以沿着竖管上下调整高度，前端的夹持组件可以沿着横管前后调整伸出距离，骑手可以根据自己手机的尺寸、车把上安装的码表、车铃等配件的位置，灵活错开干涉区域，不会和车把上原有配件产生安装冲突。安装边界方面，下方抱紧卡座的开口尺寸适配常规自行车车把管径，整套支架安装完成之后，所有突出结构都不会超出车把两侧的安全宽度，

　　骑行过程中不会剐蹭到骑手的手部或者身体，铝管的裁切长度可以根据实际使用需求灵活调整，如果需要更大的调节行程，可以更换更长的铝管，夹块的通用孔位不需要做二次修改就可以适配。夹块上的每一个连接孔位都做了沉台设计，锁紧螺钉安装之后螺钉头部不会突出夹块表面，避免骑行过程中尖锐凸起刮擦到骑手或者骑行装备。整个结构没有复杂的注塑异形件，大部分零部件都可以通过常规机加工方式制作，后期维护的时候，如果某一个夹块或者锁紧旋钮出现损坏，单独更换对应零件即可，不需要整体报废，使用成本更低。针对不同宽度的手机，夹持行程可以通过松开夹块螺钉、调整两个夹持臂之间的间距来适配，从窄边框的小屏手机到带保护壳的大屏手机都可以稳定装夹，夹持力集中在手机侧边的硬质边框位置，不会压到手机侧面的按键或者屏幕，避免误触或者压损屏幕。在实际骑行使用中，这套支架的刚性表现足够，高速骑行的时候手机画面不会出现明显抖动，导航信息可以清晰辨认，多角度可调的结构也能适配不同骑手的坐姿，不管是直立骑行的通勤姿势还是俯身的骑行姿势，都可以把手机屏幕调整到最佳观看视角。
