机床传动用带槽凸缘联轴对接构件

项目分类:通用机械零部件 发布时间:2024-03-14 ID:742619
  • 机床传动用带槽凸缘联轴对接构件
  • 机床传动用带槽凸缘联轴对接构件
  • 机床传动用带槽凸缘联轴对接构件
  • 机床传动用带槽凸缘联轴对接构件
  • 机床传动用带槽凸缘联轴对接构件

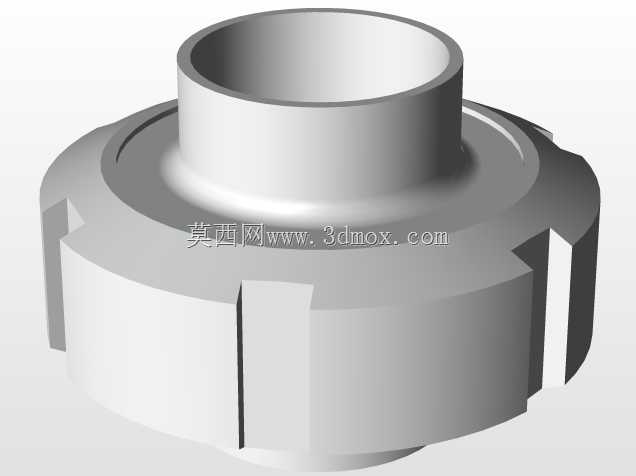

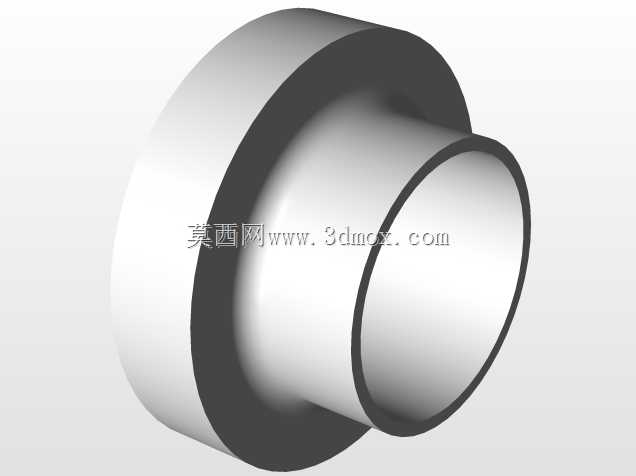

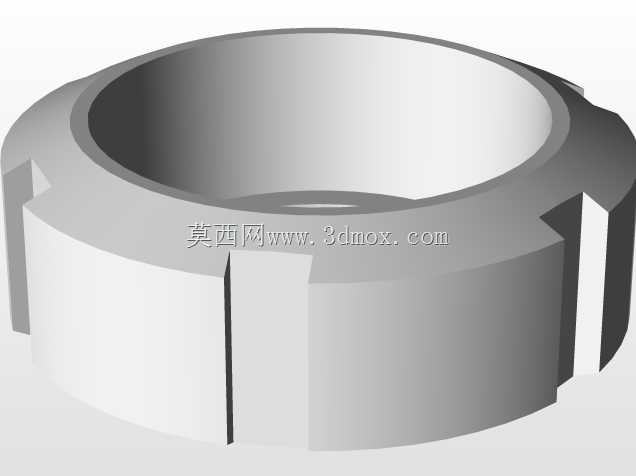

  该联轴构件主要面向普通机床进给箱、主轴箱以及中小型传动单元的轴端对接场景,在CA6140类卧式车床的传动链改造、备件测绘与装配校核中较为常见。零件整体采用回转体加周向均布卡槽的组合构型,上部为同轴凸起的薄壁圆筒段,下部为直径更大的盘状基座,盘体外缘沿圆周方向加工出多道轴向通槽,槽口侧壁平直、槽底与盘体圆弧过渡,既可以作为装配时的周向对位卡口,也能够在配套卡爪、拨叉或锁紧环嵌入后传递限定扭矩,避免两半联轴对接面出现周向滑移。

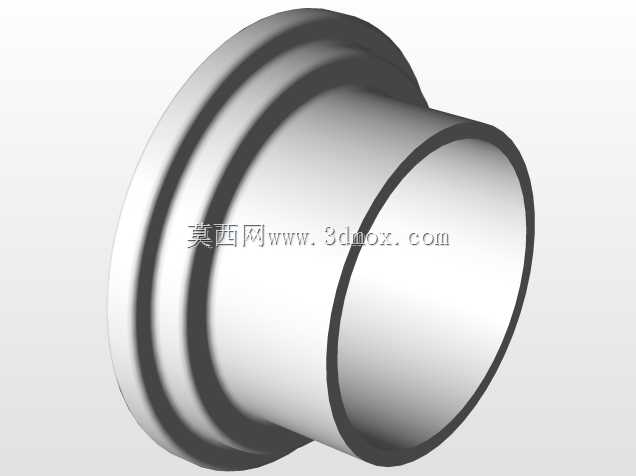

  从实际装配逻辑来看,上部圆筒段的内孔为核心配合边界,建模时需严格保证内孔轴线与盘体下端面的垂直度,内孔表面按照传动轴配合要求预留光整加工余量,圆筒外壁与盘体上端面之间设置圆角过渡,降低轴系受交变载荷时转角处的应力集中风险。盘体下端面为主要安装贴合面,装配后与对接联轴盘或轴承座端面完全贴实,端面平面度直接决定两轴的同轴度误差,若贴合面存在翘曲,高速运转时会引发轴系周期性振动,长期运行还会造成配合键槽碾压磨损。周向分布的卡槽在设计时需保证各槽相对中心轴线的角向分度均匀,槽宽尺寸与配套锁紧件的滑块宽度保持间隙配合,间隙过大会造成传动冲击,间隙过小则会出现装配卡滞,热态运行时还可能因零件膨胀出现抱死问题。

  在传动功能实现上,该构件不同于传统弹性柱销联轴器,它更多作为轴端的刚性对接过渡盘使用,依靠端面贴合摩擦与周向卡槽的嵌合作用共同传递转矩,适用于载荷平稳、转速中等、两轴对中精度能够保证的机床传动部位。盘体外侧的卡槽还可兼作装配拧动位,维修拆装时可使用勾形扳手卡入槽内带动盘体旋转,方便调整轴端锁紧螺母的预紧力度,无需额外在盘体上加工扳手孔,减少了零件的应力集中点位。

  建模过程中需优先锁定回转基准轴线,先完成整体回转轮廓的草图绘制,拉伸旋转得到基础坯体后,再对周向卡槽进行阵列切除,阵列时要保证所有槽的特征参数完全一致,避免出现单个槽位角度偏差导致装配时对位失败。过渡圆角处不能直接采用尖锐直角建模,需按照铸造或锻造毛坯的工艺要求预留拔模斜度,下部盘体的外缘壁厚要均匀,防止热处理环节出现厚薄不均引发的变形。安装边界方面,盘体最大外径决定了外围防护罩的内部避让空间,上部圆筒的凸起高度要匹配轴端的伸出长度,保证轴端装入内孔后不会出现顶死,同时圆筒顶端与相邻轴承端盖之间要留出足够的轴向间隙,避免轴系窜动时发生运动干涉。

  现场使用中这类构件常出现在车床主轴与交换齿轮箱的连接部位,工作时随轴一同回转,卡槽结构既可以传递运动,也能在过载时通过配套锁紧件的微量滑移起到过载保护的作用,避免硬性冲击直接损伤传动轴齿面。零件的各段同轴度、端面跳动公差都需要在建模时同步标注参考,后续加工完成后要将盘体装夹在车床花盘上校验端面跳动,保证装配后整根传动轴运转平稳,不会出现异常噪声与卡滞现象。
