NPD瓦特外壳管路连接组件结构

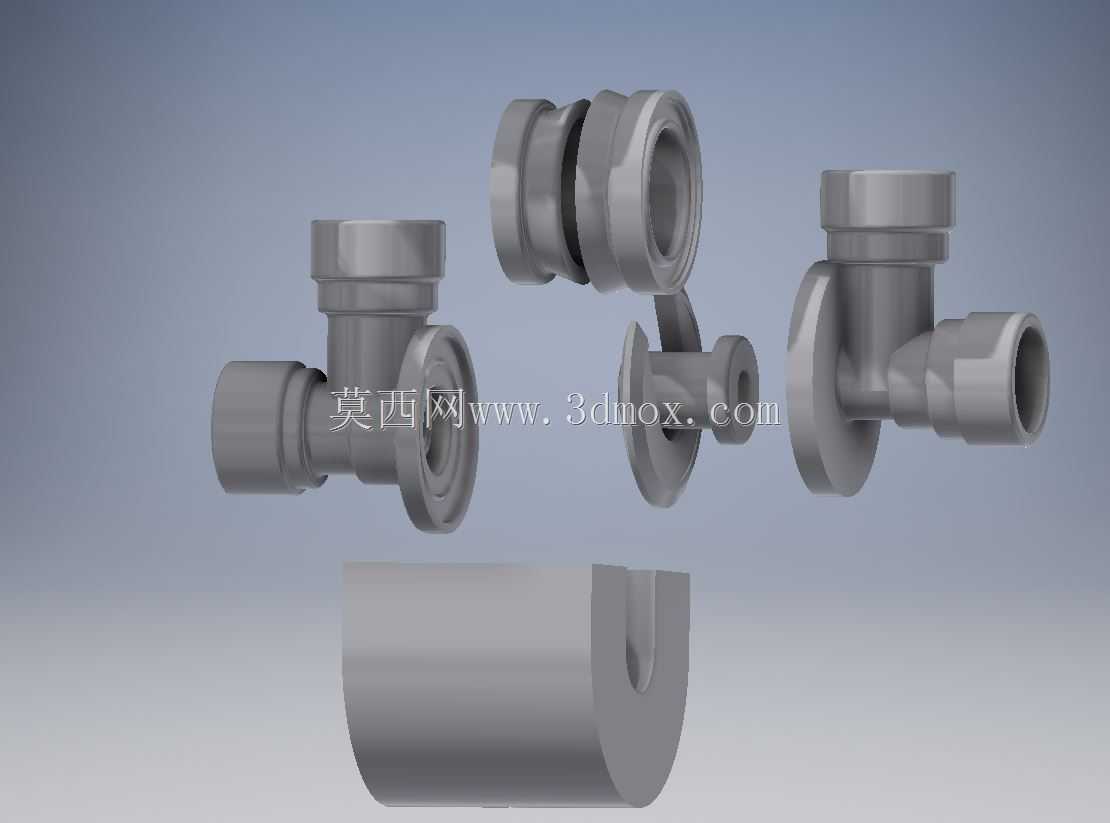

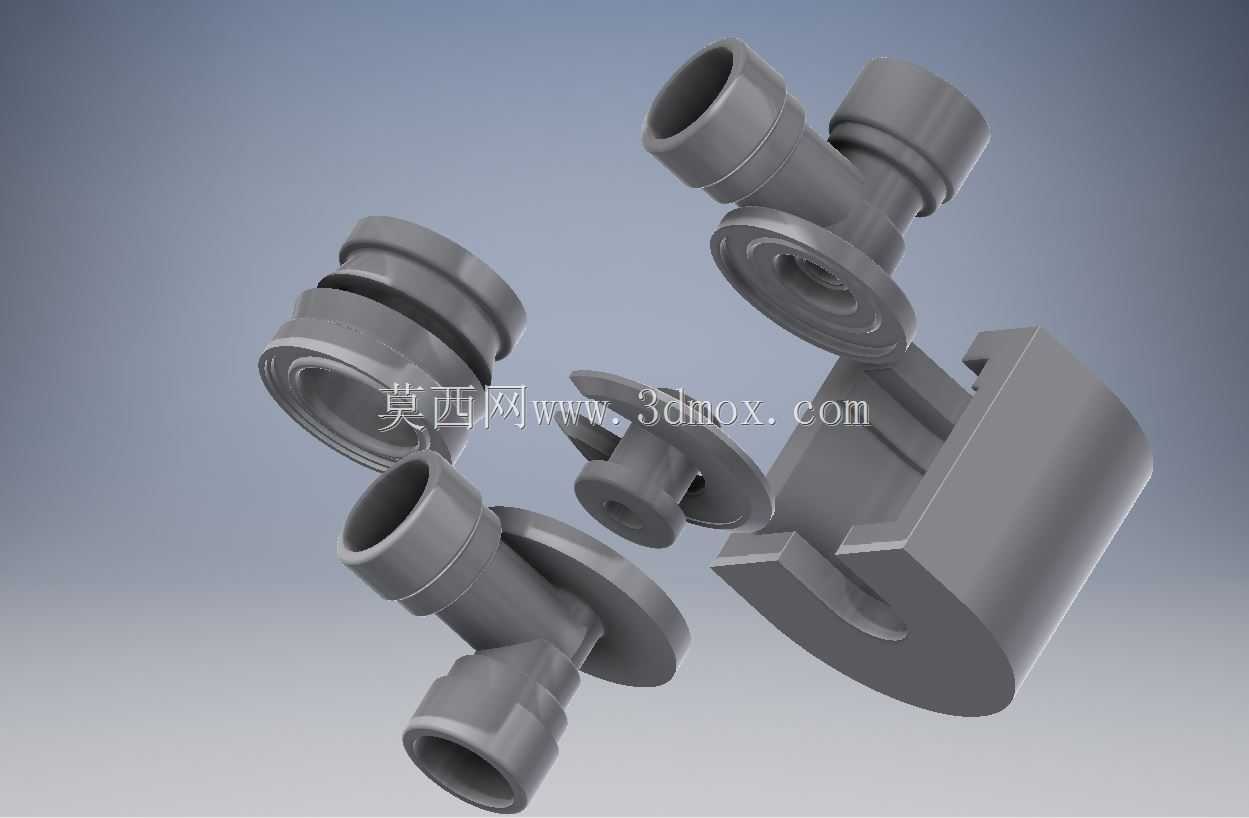

　　这套瓦特外壳类管路连接组件，主要面向流体输送、小型工艺管线以及设备内部气液通路的装配场景，常见于实验装置、轻工产线配套管路、小型动力单元外围接口以及需要快速对接的分体式阀组部位。整套构件拆分后可以看到多段带承插接口的弯通壳体、中部法兰式限位盘、端部锁紧环以及配套的卡位嵌件，各零件在装配状态下共同形成带转向通路的密封连接单元，既承担管路走向转折的导向作用，也为内部阀芯、密封件提供安装容纳空间。

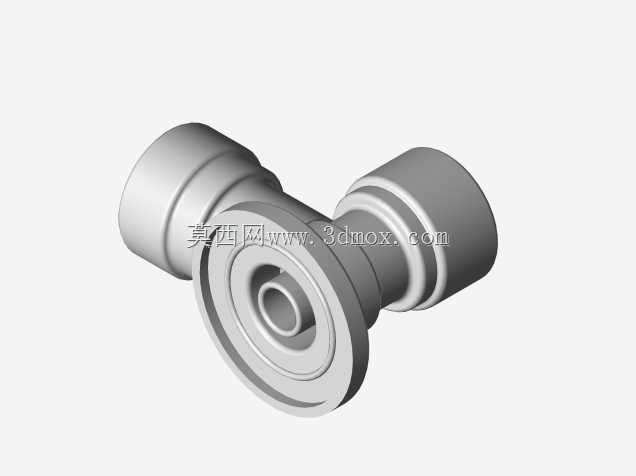

　　从实际使用逻辑来看，这类外壳组件并不直接承受极端高压工况，更多是在中低压常温管路里完成接口对接、流向切换和部件封装。弯通壳体的两端圆柱接口采用阶梯轴式外形，不同直径段分别对应插管配合位、密封圈槽位和外部卡箍压紧位，现场装配时软管或者硬管端头插入内侧承插孔，O型圈落在预留环槽内，外部锁紧螺母或者卡箍卡在加粗的限位台阶上，即可完成轴向固定，避免管路受拉扯时出现松脱。中部圆盘法兰并非用于大口径管道的螺栓对接，而是作为壳体在设备面板上的安装定位面：盘体上预留的光孔可以穿入固定螺钉，将整个阀组件悬挂固定在钣金墙板或者支架立面上，圆盘两侧的凸台同时承担轴向限位，防止壳体在面板开孔内出现窜动。

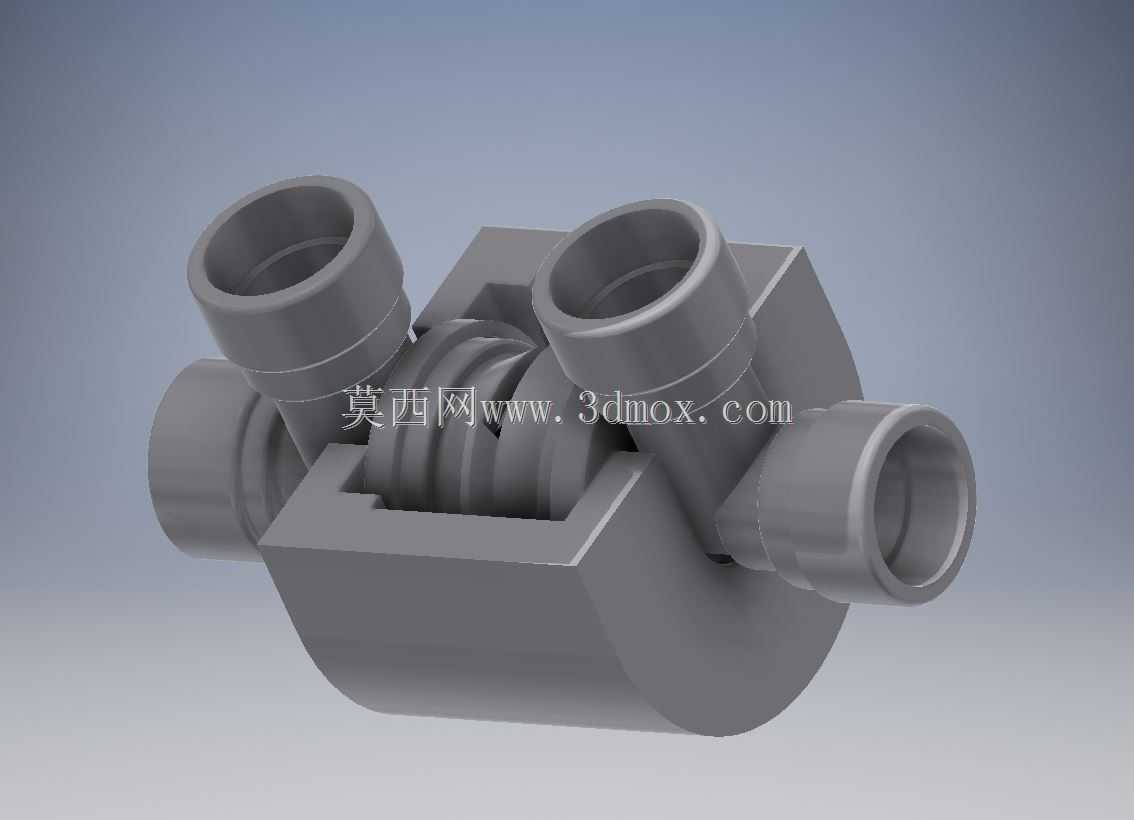

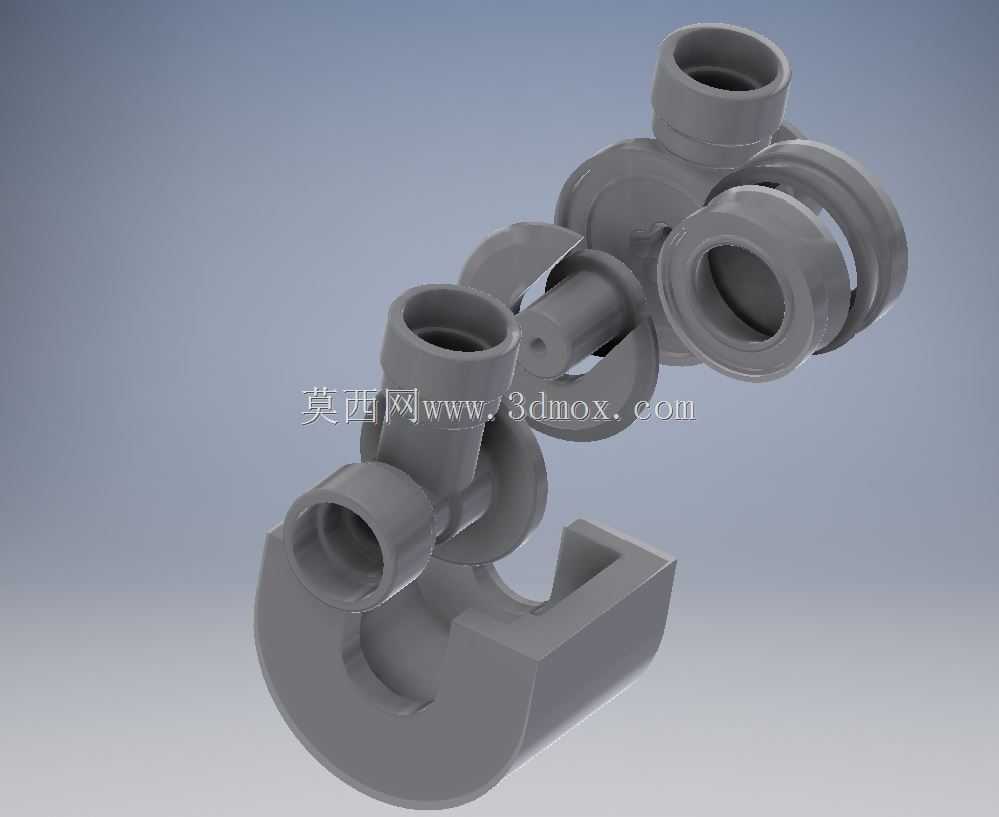

　　结构设计上，各壳体零件均采用回转体加局部异形切口的组合造型，主体流道部分保持等壁厚圆柱形态，保证注塑或者机加工成型时材料收缩均匀，也让内部流道圆滑过渡，减少气液介质转向时的局部阻力。端部一侧开设的开口卡槽是整套结构的装配关键，该卡槽并非后期切割的工艺缺口，而是为内部阀芯组件、弹性件预留的侧向装入口：装配时先将密封垫、阀芯、弹簧从侧开口放入壳体内腔，再扣合外侧的端盖压块，通过卡槽边缘的凸缘与端盖卡扣配合，无需大量螺栓即可完成内腔封闭，兼顾装配效率与后期维护拆卸便利性。

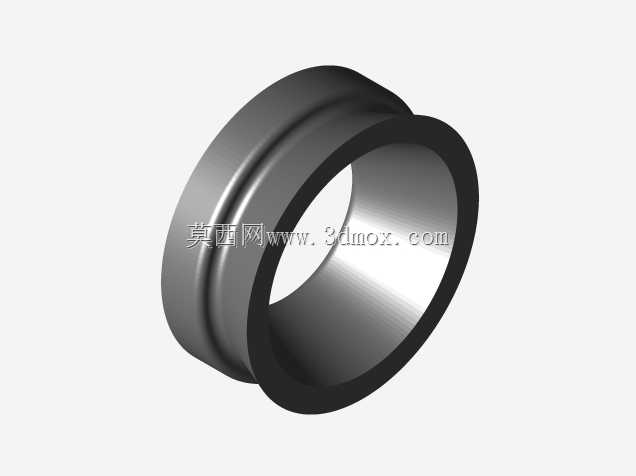

　　配套的小尺寸盘状嵌件属于内部限位零件，中心通孔与管路通路连通，盘沿卡在壳体内腔的台阶面上，一方面对内部阀芯的行程进行机械限位，避免阀芯在介质压力推动下过度位移，另一方面作为密封件的支撑座，让橡胶密封圈在受压时均匀贴合密封面，不会出现局部挤出现象。环形锁紧套的内壁开设多道环向凹槽，装配后套在壳体接口外侧，凹槽既可以增加与塑料壳体之间的摩擦阻力，也能容纳少量粘接剂或者密封胶，进一步提升接口处的防松性能。

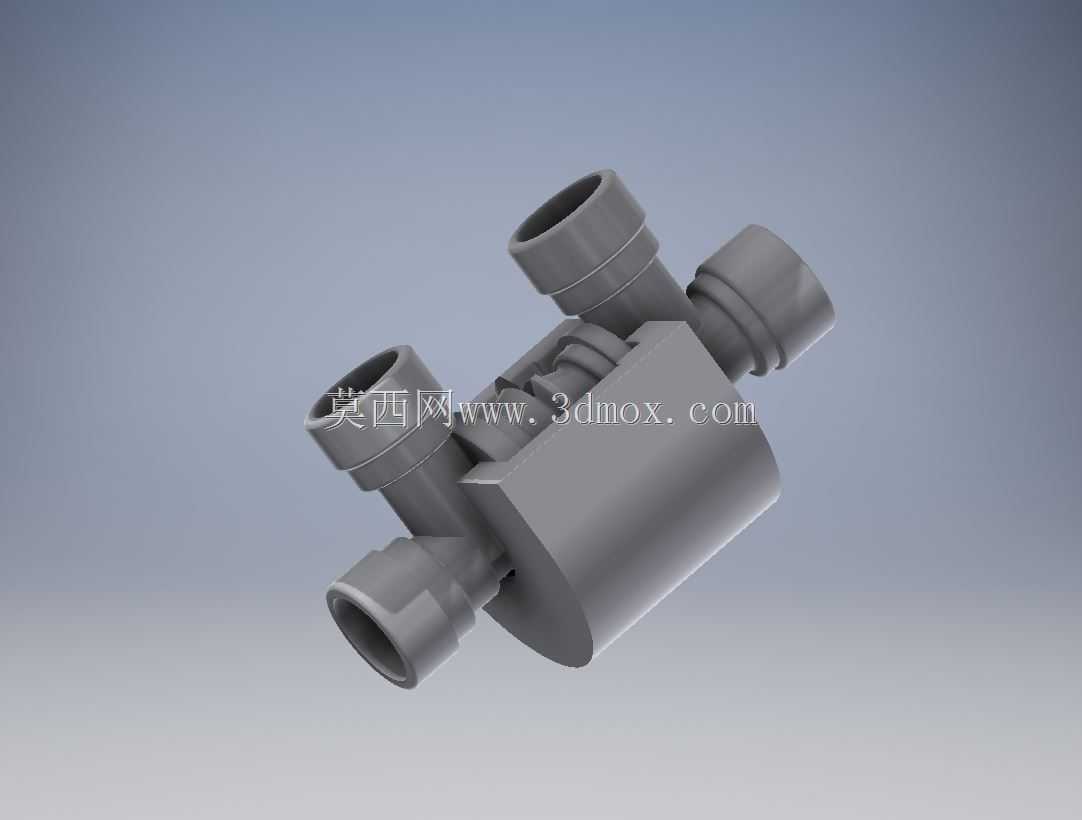

　　安装边界方面，整套组件装配完成后整体占用空间呈弯折形态，两个主接口轴线呈垂直布置，在设备布局时需要在弯通转折侧预留不小于壳体外径的操作空间，方便手指或者卡钳工具按压卡箍、插拔外接管路。中部法兰盘的外径大于壳体主体直径，面板开孔尺寸只需匹配壳体圆柱段外径，法兰盘背面贴合面板表面，固定螺钉从正面穿入后与背面支架螺母锁紧，安装后壳体轴向被法兰和尾部台阶双向限位，不会因管路振动出现前后移位。接口的承插深度按照阶梯段长度设定，插管插入后端面抵靠内腔台阶，保证通流截面完全对齐，避免管路插接过浅造成通流面积缩小、介质流速异常升高。

　　建模过程中各配合面的公差需要区别设定：承插内孔与外接管路采用间隙配合，保证现场装配时可以顺利插入，密封圈槽的槽宽与槽深按照橡胶件压缩率15%到25%的区间设计，既保证压缩后密封比压足够，又避免橡胶件过度压缩产生永久变形。侧向开口的卡扣边缘做小角度拔模斜度，端盖压入时卡扣可以微量弹性变形滑入卡槽，到位后卡扣回弹卡紧，后期需要拆解检修时，用平口工具轻撬卡扣边缘即可分离端盖，不会轻易造成壳体断裂。流道内壁所有转折位置均做圆角过渡，避免直角部位形成介质滞留死角，对于输送带有微小颗粒的流体工况，也能减少颗粒堆积卡滞阀芯的概率。
