三角皮带传动开放式框架3D打印设备

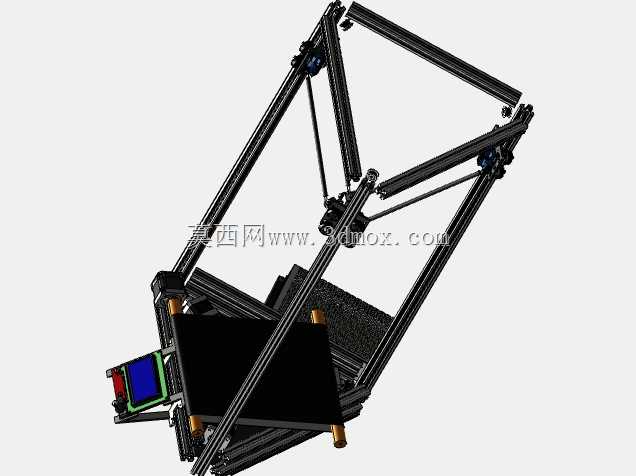

　　这套三角皮带传动的开放式框架打印设备，主要面向桌面级增材制造场景，可放置在创客工作室、小型研发实验室、教学实训工位以及个人加工空间内，用于PLA、PETG等常见熔融线材的快速成型，完成结构验证件、工装夹具雏形、创意模型和小尺寸功能零件的制作。设备采用铝型材搭建主体支撑，框架沿竖向形成较高的成型空间，整体没有封闭钣金外壳，装配、调试和后期维护都可以直接从外侧接触运动部件，适合需要频繁调整皮带张紧度、更换挤出组件或改装喷头的使用者。

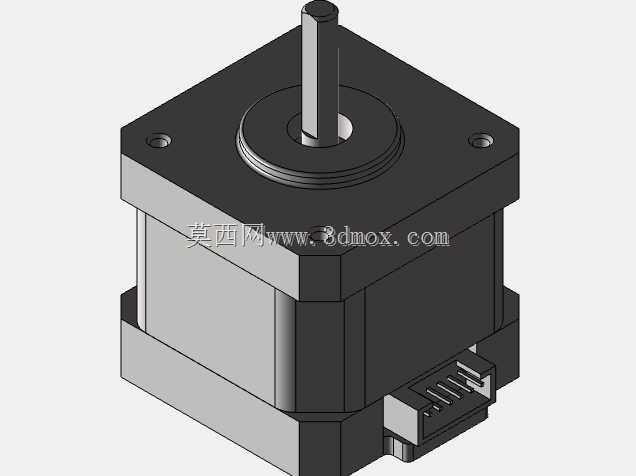

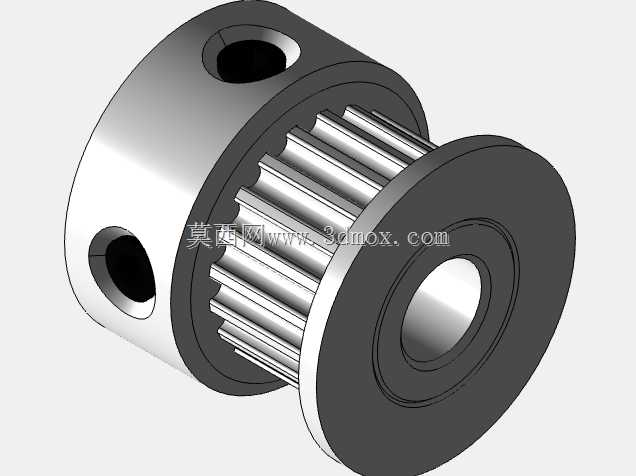

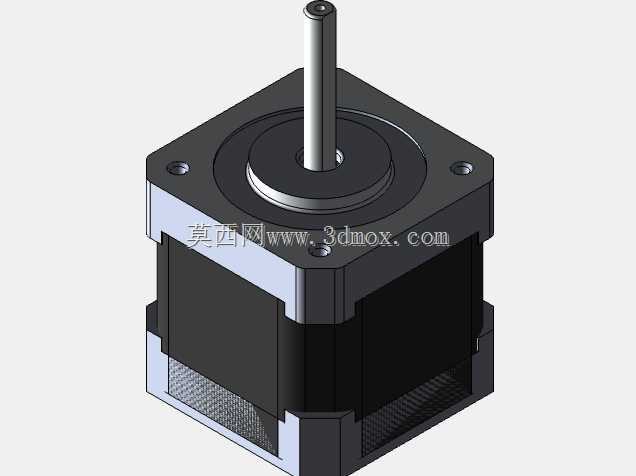

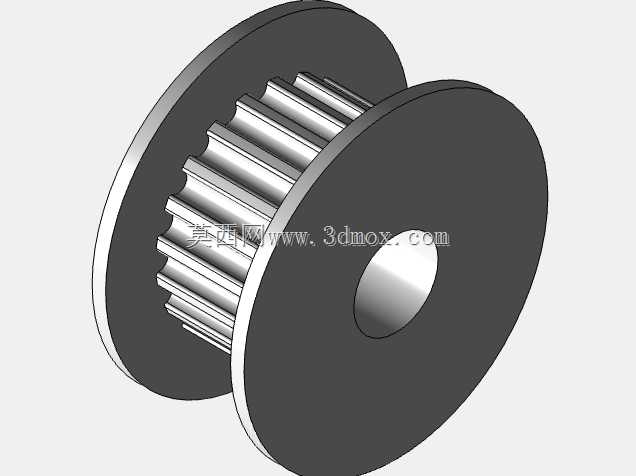

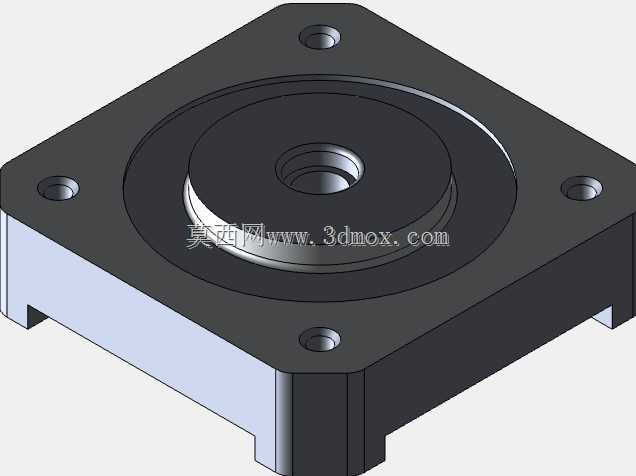

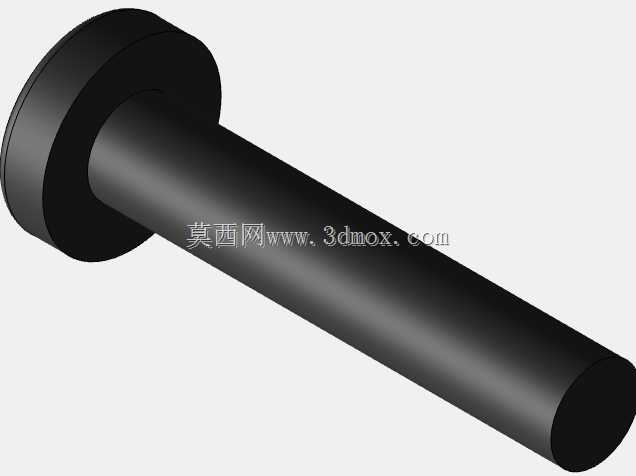

　　从运动传递方式看，三角皮带布局将驱动端与运动滑台连接起来，依靠皮带牵引喷头或成型平台完成X、Y方向的定位。相比丝杆传动，皮带结构在长行程运动中阻力更小，高速走位时噪音较低，也便于通过张紧轮修正预紧力；设计时需要重点控制皮带平行度和带轮同轴度，否则长期往复运动后容易出现跑偏、齿形磨损和层纹偏移。框架中的斜向支撑并非单纯装饰，它用于提高高立架的抗扭刚度，减少喷头快速加减速时引起的框架晃动；型材槽口也为走线、线束固定和传感器安装提供了连续位置，不必在主体上额外焊接或钻孔。

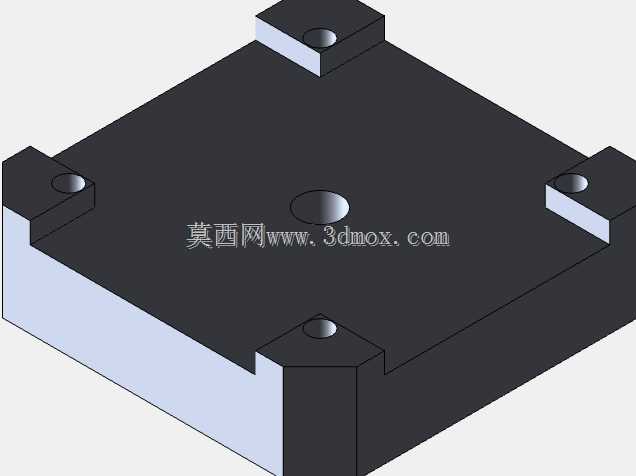

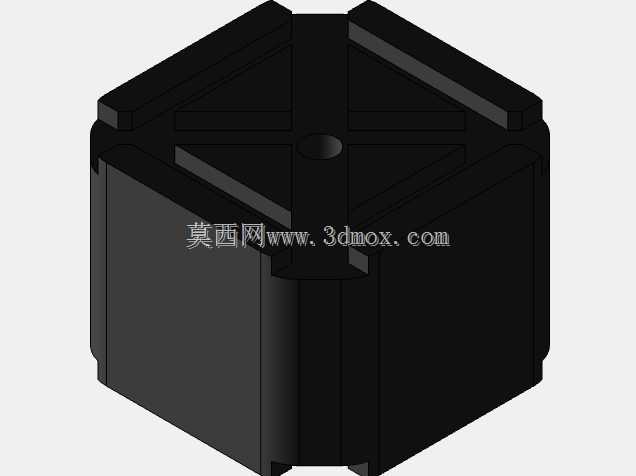

　　设备下部预留了热床安装区域，成型平台通过支撑件与调平结构连接，平台四角的调节位用于补偿床面与喷嘴平面之间的平行误差。实际装配时，应先固定底脚和底部型材，再依次竖立两侧长梁，最后安装顶部横梁与斜撑；若底架未找平，后续皮带张紧后会把误差放大到整个运动平面，导致首层附着不稳定。喷头组件沿导轨滑动，导轨与型材的连接面需要保持直线度，滑块不能有明显侧向间隙，否则圆弧插补和薄壁打印时会出现振纹。

　　该结构的设计思路偏向可扩展和可继续完善，主体框架已经把成型空间、传动路径和部件安装边界表达清楚，但末端执行器、限位布置、线束整理和控制盒位置仍可根据实际需求补充。对于三维建模人员来说，这类设备的建模重点不在外观包覆，而在运动干涉检查：需要确认喷头在全行程内不会碰撞框架、皮带在极限位置不会脱离带轮、热床升降或固定后与底部型材保持安全距离，同时给喷嘴、风扇、自动调平探针和线材导入口留出拆装空间。

　　在安装边界上，设备占地以底部框架投影为准，后方和侧方应预留手部操作空间，便于调节皮带轮和维护滑块；顶部高度较高，放置时要避开吊柜和低矮置物架。电源与主控板若布置在底部，应与热床保持隔热距离，并让线材沿型材槽内走向运动区域之外，防止拖链或喷头往复移动时拉扯线缆。风冷风扇的风向需要直接覆盖喷嘴散热区和成型件冷却区，二者不能相互干扰。

　　从工程应用角度看，这种开放式皮带打印设备更适合追求结构透明、改装便利和成本可控的场景。它不以封闭腔体的高温控制为目标，因此不适合对ABS等易翘曲材料做严格恒温成型，但在常规耗材打印、机构教学、运动控制验证和非标设备原型制作中，能够直观展示皮带传动、型材机架、直线导向和熔融挤出之间的配合关系。建模时可继续完善张紧座、带轮支座、喷头安装板和热床支撑件，使各零件在装配后具备明确的紧固方式与调节余量。
