桌面级熔融沉积成型3D打印机整机框架结构

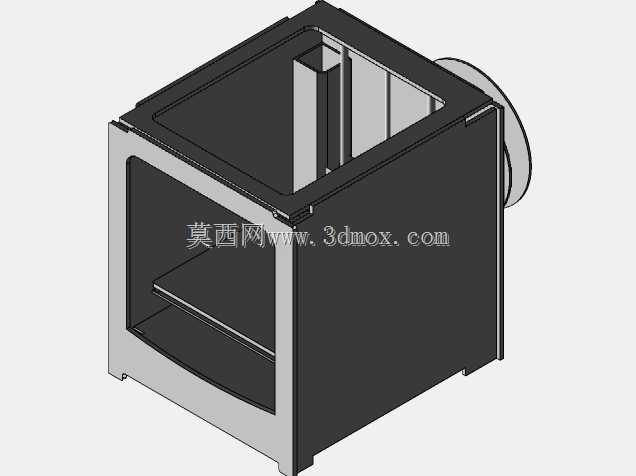

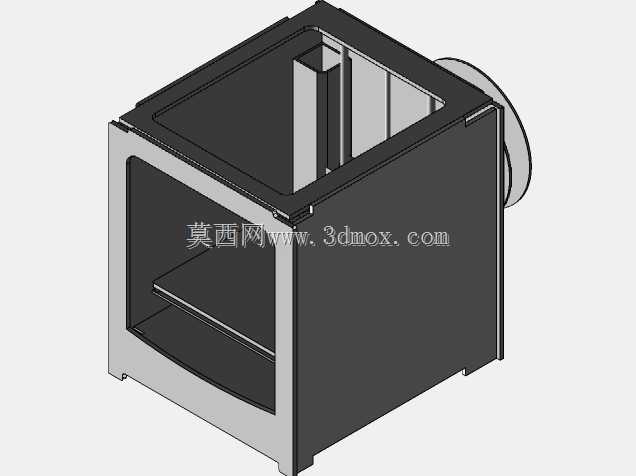

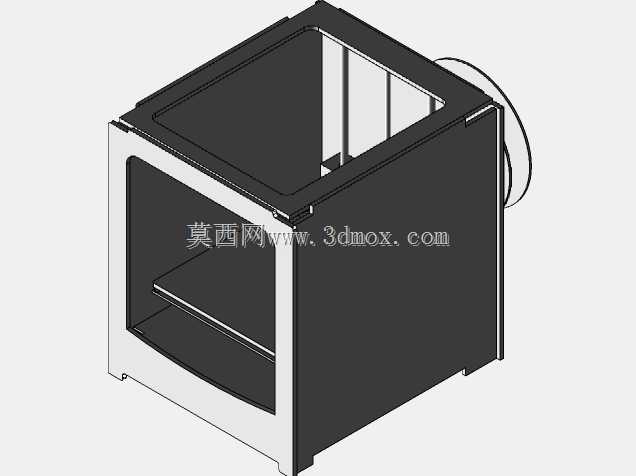

　　这套三维结构围绕桌面级熔融沉积成型设备的整机框架展开，建模过程中优先还原真实设备的装配关系与空间边界，而非单纯堆砌外观曲面。从实际使用场景看，这类设备常放置在创客空间、教学实验室、小型产品研发工位上，周边需要预留耗材穿入、操作观察、成品取出以及日常维护的操作空间，因此整机外轮廓采用近似立方体的紧凑布局，底部支撑脚略微外伸，既保证放置时的支撑稳定性，也避免框架底面直接贴合工作台面，给底部走线、散热气流留出间隙。

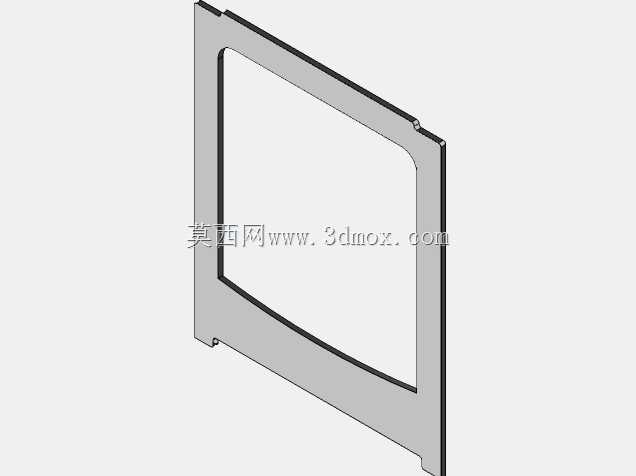

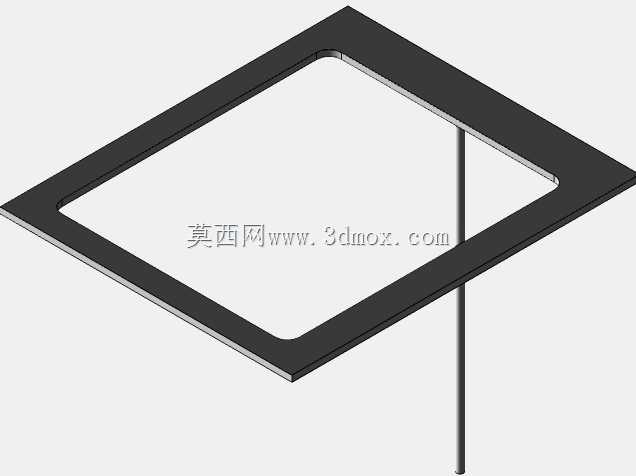

　　框架主体以钣金折弯件和型材拼接思路搭建，左侧与前侧设置大面积开口，前侧开口对应透明防护门的安装位置，使用者可以在打印过程中直接观察成型平台的运动状态与零件堆积情况；左侧开口则配合内部成型平台的抽拉路径，方便在大尺寸成品完成后从侧向取出，减少正面开门时与挤出机构的干涉。腔体内部预留了分层空间，下部区域用于安装成型平台、传动丝杠与导向组件，中部悬空位置布置Z向支撑立柱，立柱靠近腔体后侧布置，避免占用有效打印幅面；顶部开口并非封闭盖板，而是给X/Y运动模组、挤出头走线以及散热风道留出安装与检修空间，实际装配时可在顶部加装可拆卸护罩，既阻挡粉尘落入传动部件，也能在维护时快速拆除。

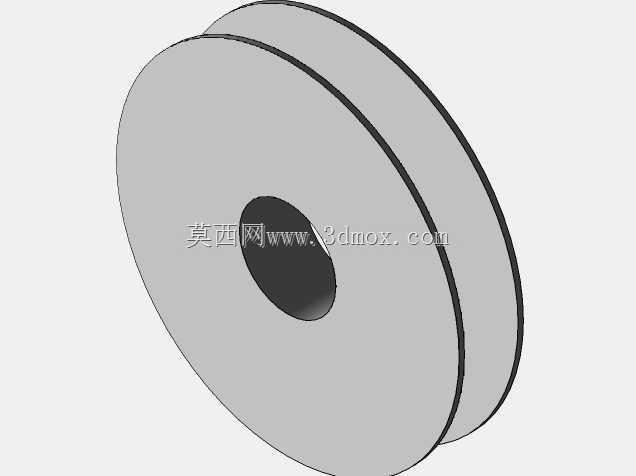

　　机身右侧外凸的圆形结构对应料盘安装位，将耗材卷轴布置在机身外部而非腔体内，一方面能缩小整机内部占用空间，另一方面让耗材更换动作在设备外侧完成，无需打开防护门触碰高温喷头；料盘支架与机身侧板采用同轴定位结构，保证卷轴转动时与送料机构的进料口保持合理张力路径，减少耗材弯折阻力。侧板与框架立柱的连接位置预留了安装孔位，可根据实际选型固定电控板、散热风扇以及接线端子，强弱电走线沿框架内侧的预留槽位布置，和运动部件保持安全距离。

　　设计思路上没有采用复杂的曲面外壳，而是以规整的平面折弯件为主，这种处理方式对应小批量设备的加工工艺：钣金件可直接通过激光切割下料、折弯成型，不需要额外开模，框架拼接处的定位边在建模时就做出贴合止口，装配时能够快速对齐，降低现场拼装的调校难度。外形尺寸边界按照桌面设备的常规放置条件控制，整机深度方向预留后侧散热间隙，宽度方向包含外侧料盘的外伸尺寸，选型工位布置时需要在料盘一侧额外留出换料操作距离；高度方向以Z向最大成型行程为基准，顶部护罩安装后不超出常规实验室置物架的层间高度。

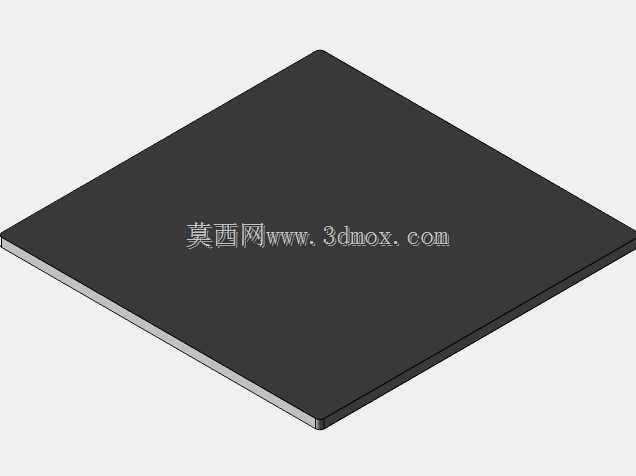

　　功能分区上，腔体内部的隔层将成型高温区和底部电控区适度分隔，减少喷头热量向控制板扩散，成型平台的安装面保持水平基准面，建模时保留平台调节螺钉的安装空间，方便实际使用中调平。框架各开口边缘都做了折边加强处理，既提升薄板结构的刚性，也消除锐边安全隐患；前侧门框的贴合面用于安装磁吸或铰链式防护门，门体闭合后可减少腔体内温度波动，同时降低打印过程中废气向外扩散。整机结构兼顾了加工可行性、装配维护便利性与桌面场景的空间适配，可作为同类FDM设备整机布局设计、框架改型以及工位排布参考的三维结构依据。
