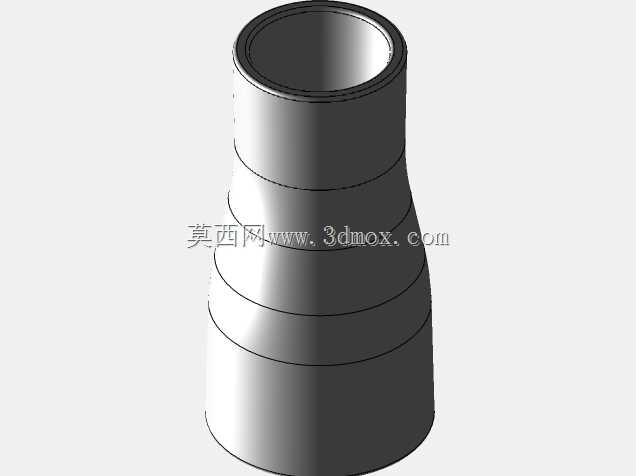

斜切锯集尘转接管适配结构

　　该结构件用于斜切锯与移动式真空吸尘软管之间的过渡连接，核心作用是把锯切设备排尘口的气流通道平顺导入ShopVac类吸尘软管，减少木屑、塑料屑和细粉尘在切口周围的扩散。木工房、型材加工工位、学校实训车间以及小型定制家具生产现场中，斜切锯频繁进行横截、断料和角度切割，锯片高速旋转会把切屑向排尘口后方甩出；若直接使用普通软管套接，常因口径不一致、接口角度生硬或密封间隙过大，造成吸尘风量泄漏。该适配器通过两端不同口径的连续变径曲面，把设备端和软管端的边界统一起来，使负压气流在转弯和扩缩径过程中保持较低阻力。

　　从实际安装边界看，模型一端需要贴合斜切锯排尘口的圆形接口，另一端则面向常见真空软管的插入深度要求。结构外形采用锥形过渡，而非简单圆柱拼接，这样可以避免内径突变造成的涡流区。锯切产生的片状木屑质量较大，经过弯头时容易贴壁堆积，若通道存在台阶，短时间内就可能形成堵塞；连续曲面能够让颗粒沿壁面滑入软管，降低维护频率。壁厚在建模时需要兼顾打印成型和装配刚性，端口区域保留适当套入长度，使软管插接后既有摩擦定位，又不会因为过盈量过大而难以拆卸。

　　设计思路上，这类转接件并不承受机械传动载荷，但长期处于负压、振动和粉尘冲刷环境中，因此尺寸控制重点不在高强度，而在接口同轴度、端口圆度和密封连续性。设备端接口需要与斜切锯排尘口保持稳定配合，若中心线偏斜，装配后会把软管强行掰向一侧，既增加连接处应力，也会让气流偏向管壁。软管端则要考虑常用吸尘管的公差范围，外径略小于软管内径时可形成插接导向；若现场使用卡箍，端口外侧还应留出平直段，避免卡箍压在锥面上导致滑移。

　　外形方面，整体为中空回转体，外表面从大口径向小口径平滑收束，端口保留环形端面以显示壁厚。内腔与外形按相近趋势变化，能够在保证通道面积的同时控制材料消耗。针对增材制造场景，模型可沿轴线方向水平或竖直摆放：竖直打印时端口圆度更容易保证，但支撑可能进入内孔；水平打印时内腔表面质量受层纹影响较小，却需要在外伸区域添加支撑。实际制作前应结合设备成型尺寸、软管壁厚和排尘口位置确认摆放方向，尤其要保证两端配合面不被支撑面破坏。

　　在集尘系统匹配中，适配器并不能替代风机风量本身，却能显著影响管路损失。斜切锯排尘口到吸尘桶之间往往还会经过软管、弯头和分离器，任何一处缩径都会削弱负压。该变径段把接口差异集中在一个较短零件内，使现场不必用胶带、废管或多个接头临时拼凑。临时搭接方式虽然能短期导通，但密封不可靠，木屑会从缝隙喷出，且软管在设备拖动时容易脱落。采用定型转接件后，拆装路径明确，工人更换工位或清理软管时可以快速拔插。

　　建模时应先确定两端口径、插入深度和总长度，再以放样或旋转方式建立主体曲面。端口边缘可做轻微倒角，避免打印后锐边割伤软管；外锥面不宜设置突兀凸起，否则卡箍移动和软管套装都会受阻。若需要适配多种吸尘管，可在小端保留若干标准直径阶梯，但阶梯方向应顺着气流排出方向，避免形成挡屑台。对于木屑量大的板材切割工况，还可在设备端附近保留较宽通道，使大块刨片通过时不被夹住；对于细尘较多的复合板切割，则应重视接口间隙，减少负压泄漏。

　　安装验证时，先将设备端套入斜切锯排尘口，确认端面贴合、无明显晃动，再连接吸尘软管并轻拉检查。开机后可观察切口下方粉尘轨迹，若仍有明显扬尘，除检查风机功率和滤袋状态外，还应确认转接件是否因角度限制造成软管折弯。软管弯曲半径过小会让有效通流面积急剧下降，即使转接件本身尺寸正确，也会降低集尘效果。因此在布局时，应让适配器出口方向与软管自然延伸方向一致，避免刚出接口就形成急弯。

　　该结构的价值在于把非标准设备排尘口与通用吸尘管路连接成稳定通道，零件几何简单但功能边界明确，适合作为木工设备除尘改造、工位集尘配套和三维打印工装设计的参考结构。
